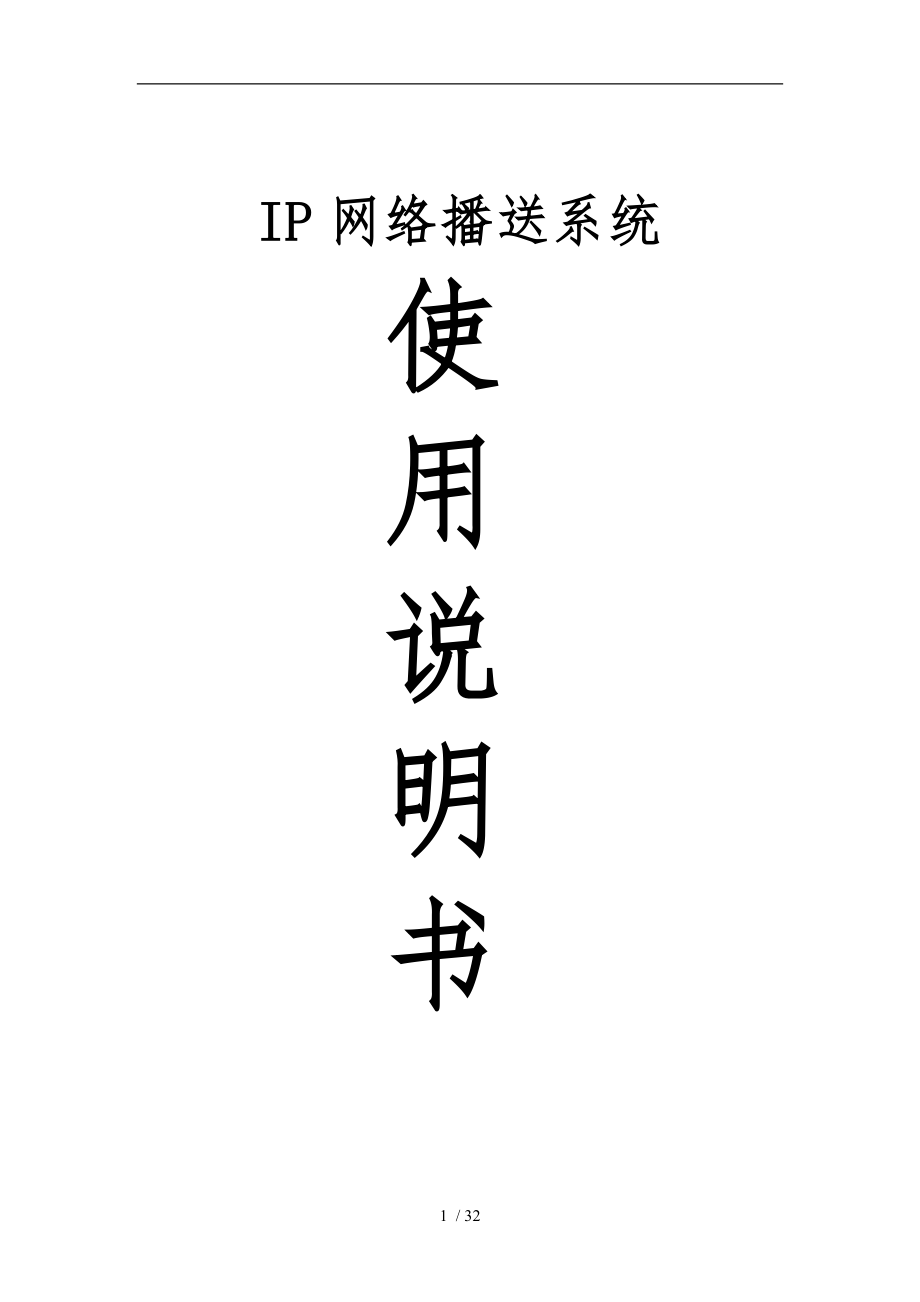

IP网络播送系统使用说明书目 录第一章、系统简介51．1、系统架构51．2、系统主界面51．3、系统优先级说明6第二章、系统设置72．1、系统解锁加锁72．2、系统参数设置72．3、电源管理92．3．1、添加任务92．3．2、删除任务92．3．3、修改任务102．3．4、校对时间102．3．5、下载任务102．4．6、去除任务102．4．7、手动开、关时序电源10第三章、根本控制113．1、远行状态113．1．1、查播送任务容113．1．2、删除播送任务123．1．3、调节终端音量123．2、文件播送133．2．1、文件播送界面133．3、终端演讲153．3．1、终端演讲界面153．3．2、操作终端演讲153．4、声卡采播163．4．1、声卡采播界面163．4．2、操作声卡采播163．5、外部采播173．5．1、外部采播界面173．5．1、操作外部采播17第四章、系统控制184．1、定时任务184．1．1、方案编辑184．1．2、任务容界面194．1．3、添加定时任务204．1．4、删除定时任务214．1．5、编辑定时任务214．1．6、运行或停止定时任务214．2、消防报警224．2．1、添加消防任务224．2．2、删除消防任务234．2．3、编辑消防任务234．2．4、运行或停止消防任务234．3、用户管理244．3．1、添加用户254．3．2、修改用户254．3．3、删除用户254．4、一般终端管理264．4．1、添加一般终端274．4．2、编辑一般终端274．4．3、删除一般终端274．5、分区管理284．5．1、添加分区284．5．2、修改分区284．5．3、删除分区294．6、资源管理304．6．1、更新资源目录304．7、编码终端管理314．7．1、添加编码终端314．7．2、编辑编码终端314．7．3、删除编码终端32第一章、系统简介1．1、系统架构1．2、系统主界面1．3、系统优先级说明1、系统共有四种类型的播送任务，如下三种可分别设置它们的优先级别，其中第四种为手动实时创立的播送任务优先级默认为最低:2、系统共有11级用户类型,用户名为:Administrator为播送效劳器默认,级别最高，其它用户类型分普通用户级别1-9和管理员.高级别用户可以打断低级别用户，同级不可打断。
第二章、系统设置2．1、系统解锁加锁当要操作电源管理、系统设置和系统控制时系统必须解锁才能操作，同样为了保护这些操作给不相关的人使用，可以加上锁，其解锁加锁如下:在上面菜单中“系统加锁“打上钩表示已加锁，没有表示已解锁，如要解锁点击它会出现要您输入系统密码窗口(默认密码为:123)，输入正确就可以解锁；如要加锁直接点击它就行2．2、系统参数设置在做此操作前，系统必须处于解锁状态，点〞系统设置〞菜单会出现如下窗口:对讲录音：系统终端之间对讲时把双方讲话的声音录入效劳器指定的目录里一般终端紧急呼叫：当终端按下紧急呼叫键后，不管此时的终端接收播送任务还是空闲状态都向效劳器上的寻呼队列终端呼叫，呼叫成功后打断当前接收的播送任务，当退出呼叫时再恢复上次打断的播送任务;不开此功能时当终端在接收播送任务时按紧急呼叫键无任何动作寻呼终端紧急呼叫：当寻呼终端呼叫指定的一般终端时，不管此时的一般终端接收播送任务还是空闲状态，呼叫成功后打断当前接收的播送任务，当退出呼叫时再恢复上次打断的播送任务;不开此功能时当一般终端在接收播送任务寻呼终端会呼叫失败;高级别寻呼终端可以打断低别级的寻呼终端呼叫,同级不能打断。
注意:以上参数修改后点保存要马上起效，请重启效劳器软件2．3、电源管理可编程控制PC机电源开机和关机时间段(且开PC电源时可以自动起动PC的操作系统)和外部时序电源的开机和关机点,点菜单〞电源管理〞出现如下窗口：2．3．1、添加任务1．1 选择电源类型分PC机电源和时序电源.1．2 选择是否开机，打上钩表示开机(对PC机电源只有开机)1．3 输入起始时间1．4 输入完毕时间(对时序电源没有完毕时间)1．5 选择星期1．6 点〞添加任务〞2．3．2、删除任务1．7 在任务列表框选中要删除的任务1．8 点〞删除任务〞2．3．3、修改任务在任务列表框选中要修改的任务,如添加任务一样对其进展编辑后，点〞修改任务〞2．3．4、校对时间把当前PC机的系统时间发送到电源控制器2．3．5、下载任务把已存在的电源任务发送到电源控制器2．4．6、去除任务只去除电源控制器的电源任务2．4．7、手动开、关时序电源手动翻开或关闭外部时序电源注意:当操作4-6点时必须把电源控制器打到手动模式，不然会有可能电源控制器会马上关闭PC机电源第三章、根本控制3．1、远行状态3．1．1、查播送任务容在主界面的右下角的播送任务列表，选中一个播送任务鼠标右击在弹出菜单中点〞接收终端〞出现如下窗口:在上面窗口中调节编码终端音量只在播送任务类型为外部采播才用到。
3．1．2、删除播送任务在主界面的右下角的播送任务列表，选中一个播送任务鼠标右击在弹出菜单中点〞删除此流〞或鼠标双击此播送任务3．1．3、调节终端音量在主界面的终端状态列表双击要调节终端，会弹出如下窗口:在左边终端列表中显示已选择要调节音量的终端，用户可根据自己需要选择别的终端，如点〞选中全部〞表示已选全部终端，选好终端后，可拖动滚动条改变终端音量;如用户点了保存，终端音量在下次效劳器重启时会以当前调节的音量值为准，如修改的了音量，没点保存，在下次效劳器重启终端会使用终端调节前的音量为准3．2、文件播送3．2．1、文件播送界面3．2．1．1、 选择终端在整个系统中此操作很频繁,如上面窗口左边选择终端列表中，用户可以根据需要通过鼠标点终端列表树来选择终端3．2．1．2、 文件列件编辑在上面窗口右边文件列表中表示已选择此次要播送的文件,如要添加或删除可点〞编辑文件列表〞,出会如下窗口:通此窗口来添加或删除要播送的文件(注意:播送文件只支持位速率128K/S和64K/S的MP3文件)3．2．1．3、操作文件播送做好上面二步，点〞开场播送〞，既创立了一个手动的文件播送任务;如选中〞循环播放〞播送任务会循环播放全部文件;如选中〞消防强切〞播送任务会同时打终端的24V强切信号;3．3、终端演讲3．3．1、终端演讲界面3．3．2、操作终端演讲2.1 在上面窗口中选中一个终端作为源 2.2 在上面窗口的右边目标终端选择收接终端 2.3 中〞开场播送〞 播送源分高音质、低音质和低延时，播送前可供选择；如选中〞消防强切〞播送任务会同时打终端的24V强切信号;如选中〞强制效劳器中转〞，此终端在演讲时的音频流会先发到效劳器再转发给接收终端，此处可以解决在一些网络中终端不能接收到此音频流。
3．4、声卡采播3．4．1、声卡采播界面3．4．2、操作声卡采播2.1 选择声卡的录音源如〞立体混音〞2.2 调节适当的声卡录音音量、主音量和波形音量2.3选取播送声音的品质2.4 选择目标收接终端2.5 点〞开场播送〞播送中间可修改声卡的录音源,音量,播送前可以选中启用录音，把当前此播送声音录入硬盘中注意：当电脑有多块声卡时，如果用户想要指定使用那个声卡，请点“选择声卡“在弹出的窗口中选择要使用的声卡，重启播送效劳器软件生效3．5、外部采播3．5．1、外部采播界面3．5．1、操作外部采播此操作与终端演讲一样，只是源终端变为编码终端第四章、系统控制4．1、定时任务4．1．1、方案编辑1．9 添加方案: 在上面窗口左下角点〞添加方案〞,会出现要您输入方案名窗口，点确定后添加成功1．10 删除方案: 在上面窗口左下角的〞可用方案〞列表中选择要删除的方案，点〞删除方案〞1．11 方案重命名: 在上面窗口左下角的〞可用方案〞列表中选择要重命名的方案，点〞 方案重命名〞, 会出现要您输入方案名窗口，点确定后重命名成功1．12 选择当前定时打铃方案: 在上面窗口左下角的〞可用方案〞列表中选择要使用的方案,点〞设为使用〞,再点窗口右下角的〞更新系统〞。
4．1．2、任务容界面图1:图2:4．1．3、添加定时任务1、 先选择此任务添加到那个方案(通过选择〞可用方案〞列表) 2、 点〞添加任务〞,会出现图1窗口 3、 在图1窗口选择此任务接收的终端 4、 在图1窗口输入任务名称 5、 在图1窗口点〞任务时间设置〞会出现图2 6、 在图2设置任务时间: 〔1〕、 输入任务起始日期; 〔2〕、 输入任务起始时间; 〔3〕、 可以选中〞指定任务运行时间长度〞，但此任务音源是外接音源时必须指定，如果音源是文件且不选中此项表示直到文件放完后任务才完毕; 〔4〕、 可以选中〞指定任务终止日期〞; 〔5〕、 选择任务运行类型:每天、每次和每周 7、 在图1窗口设置任务音源类型，可以是编码终端也可以是文件; 8、 在图2窗口设置此任务接收终端当时的音量; 9、 在图2窗口设置此任务的消防强切口 10、 在图2窗口设置此任务对应那个遥控制按键(如按键为1,且此任务所在的方案为当前打铃方案，当按遥控键1时会马上运行此任务，再按一次键1时会停止此任务); 11、 做完以上步骤点确定完成添加4．1．4、删除定时任务在任务列表框选择要删除的定时任务，再点〞删除任务〞。
4．1．5、编辑定时任务 5.1: 在任务列表框选择要编辑的定时任务 5.2: 点“编辑任务〞，后面的操作与添加任务一样4．1．6、运行或停止定时任务在上面列表中状态表示任务的运行状态，可点〞手动停止〞或〞手动运行〞来开和关此任务注意:如果编辑的任务在当使用方案中，如要修改马上起效请点“更新系统〞4．2、消防报警消防报警分为任务报警和临层报警，系统启用临层报警就不能使用任务报警，相反一样任务报警：对每条任务设置的报警区号有信号时，根据此任务设置的对应报警终端，启动报警临层报警：当有信号时，根据设置的报警正负层数，启动临层报警,注意此处在消防采集器的信号点与此信号点所接的终端机号要一一对应4．2．1、添加消防任务1、 在上面窗口左边选择此任务接收的终端2、 点〞编辑文件〞,选择此任务报警文件3、 输入报警信号区号4、 点〞添加任务〞4．2．2、删除消防任务在任务列表中选中要删除的任务，点〞删除任务〞4．2．3、编辑消防任务 1、 在任务列表中选中要编辑的任务 2、 编辑操作与添加任务一样 3、 点击〞修改任务〞4．2．4、运行或停止消防任务上面状态表示消防任务是运行或停止,点〞手动运行〞或〞手动停止〞来开和关此任务。
4．3、用户管理图1:图2: 系统添加的用户用于IP网络播送分控端、IP网络远程寻呼器〔分两种模式：一种在寻呼器开机时如要操作播送必须手动输入此处的用户和密码登陆才能使用，另一种是寻呼队列器开机后效劳器自动分配一个用户给它，不需要手动输入，只要系统在添加用户时，在此用户的属性上选中就行，有多少台寻呼队列器就得添加多少个这样的用户〕登陆效劳器4．3．1、添加用户1、 在图1点〞添加用户〞,会出现图2窗口2、 在图2输入用户名和密码3、 选择此用户可管理的终端4、 如选中〞寻呼队列〞表示此用户用于效劳器自动分配给寻呼队列器使用4．3．2、修改用户1、 在图1的用户列表选中要编辑的用户 2、 修改操作与添加用户一样4．3．3、删除用户1、 在图1的用户列表选中要删除的用户 2、 点〞删除用户〞4．4、一般终端管理图1:图2:一般终端是只接收播送和对讲的终端4．4．1、添加一般终端1、 在图1点〞添加终端〞，会出现图2窗口 2、 在图2窗口中输入终端名称 3、 可以指定此终端的IP，注意如指定IP但此终端设置IP与此指定IP不一样终端将不可用 4、 可选中〞终端外网登陆“：表示此终端通过互联网或其它网络登陆(不在同一个局域网)，注意如果终端与播送效劳器在同一局域网一般不要选中，但有一种情况在当前局域网的终端不能接收到播送数据流时〔出现这种情况是局域网的核心路由器阻止了IP组播数据包跨VLAN，也就是阻止IP组播数据包在两个不同的子网中传送〕可以选中，但会出现在安装位置相临的终端会出现声音不同步一个快点一个慢点。
5、可选择指定终端对讲，当终端按对讲键后自动呼叫此处设置的终端4．4．2、编辑一般终端1、 在图1窗口的终端列表中选择要编辑的终端 2、 点击〞编辑终端〞编辑操作与添加终端一样4．4．3、删除一般终端 1、 在图1窗口的终端列表中选择要删除的终端 2、 点〞删除终端〞注意：做以上操作要马上生效必须重启播送效劳器4．5、分区管理4．5．1、添加分区1.1：在上面窗口中的分区名方框中输入此次要添加的分区名 1.2：点〞添加分区〞 1.3: 做上面二步操作此分区还没包含终端，如要请做修改分区操作4．5．2、修改分区2.1:在上面窗口的左上角分区列表中，选中要修改的分区 2.2:通过〞<<〞和〞>>〞来添加或移除此分区的终端 2.3:点“修改分区〞来完成修改4．5．3、删除分区1、在上面窗口的左上角分区列表中，选中要删除的分区 2、点〞删除分区〞注意：做上面操作后要系统马上起效请点〞更新系统〞4．6、资源管理资源目录结构:系统只支持二级目录结构，如我们指定资源目录为〞G:\MP3”,用户可把文件放到〞G:\MP3”目录下，或可再在此资源目录创立多个文件夹如〞G:\MP3\英文听力〞可把文件放到新创立文件夹中，但〞G:\MP3\英文听力〞下不能再创立目录。
4．6．1、更新资源目录 1、点〞指定目录〞，设置好系统资源目录 2、点〞搜索目录〞，把资源目录中的文件自动添加到系统中 3、点〞更新系统〞后，系统才能使用4．7、编码终端管理4．7．1、添加编码终端1、在上面窗口右边上角的终端名称方框中输入编码终端名称 2、与一般终端一样可指定此编码终端的IP 3、选择此编码是属于那个用户使用,〞AdminIstrator〞用户为播送效劳器使用 4、点击〞添加终端〞4．7．2、编辑编码终端1、在上面窗口的终端列表里选择的编辑的终端2、编辑操作与添加操作一样3、编辑好后，点〞修改终端〞4．7．3、删除编码终端1、在上面窗口的终端列表里选择的删除的终端2、点〞删除终端〞32 / 32。
