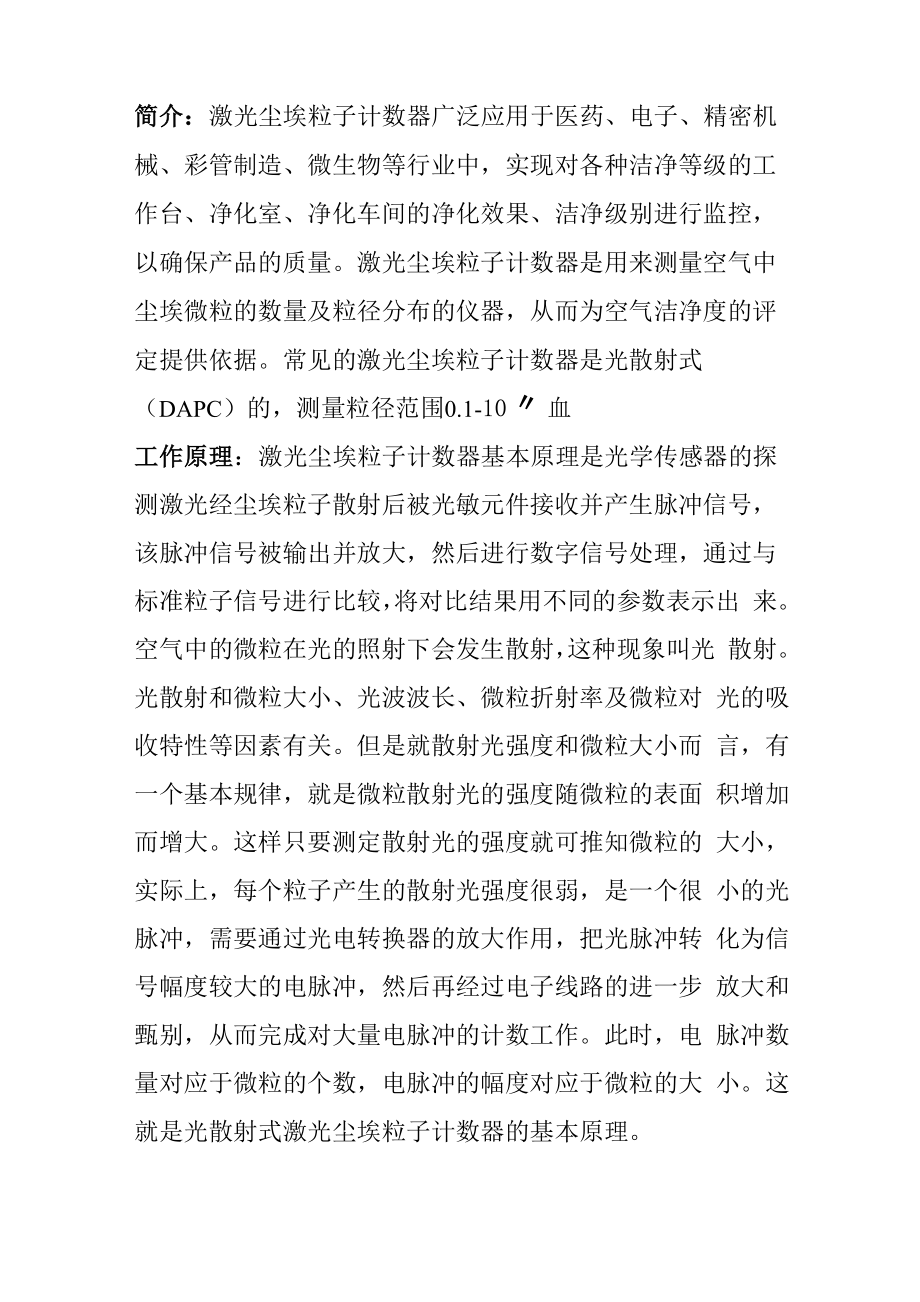

简介：激光尘埃粒子计数器广泛应用于医药、电子、精密机 械、彩管制造、微生物等行业中，实现对各种洁净等级的工 作台、净化室、净化车间的净化效果、洁净级别进行监控， 以确保产品的质量激光尘埃粒子计数器是用来测量空气中 尘埃微粒的数量及粒径分布的仪器，从而为空气洁净度的评 定提供依据常见的激光尘埃粒子计数器是光散射式（DAPC）的，测量粒径范围0.1-10〃血工作原理：激光尘埃粒子计数器基本原理是光学传感器的探 测激光经尘埃粒子散射后被光敏元件接收并产生脉冲信号， 该脉冲信号被输出并放大，然后进行数字信号处理，通过与 标准粒子信号进行比较，将对比结果用不同的参数表示出 来空气中的微粒在光的照射下会发生散射，这种现象叫光 散射光散射和微粒大小、光波波长、微粒折射率及微粒对 光的吸收特性等因素有关但是就散射光强度和微粒大小而 言，有一个基本规律，就是微粒散射光的强度随微粒的表面 积增加而增大这样只要测定散射光的强度就可推知微粒的 大小，实际上，每个粒子产生的散射光强度很弱，是一个很 小的光脉冲，需要通过光电转换器的放大作用，把光脉冲转 化为信号幅度较大的电脉冲，然后再经过电子线路的进一步 放大和甄别，从而完成对大量电脉冲的计数工作。
此时，电 脉冲数量对应于微粒的个数，电脉冲的幅度对应于微粒的大 小这就是光散射式激光尘埃粒子计数器的基本原理电路系统：不同粒径大小的粒子经激光尘埃粒子计数器的光 电系统转换后，会产生不同幅度（电压）的电脉冲信号，粒 径越大，脉冲电压越高信号电压与粒径之间的关系，也叫 转换灵敏度对于给定的激光尘埃粒子计数器，粒径大小与 脉冲电压是一一对应的，例如某台激光尘埃粒子计数器的转 换灵敏度为0.3pm对应69mv，0.5pm对应531mv，1.0pm 对应701mv等，若激光尘埃粒子计数器检测到一个脉冲为 100mv，则这个粒子的大小肯定大于0.3pm而小于0.5pm 激光尘埃粒子计数器是测量大于等于某一粒径的粒子数量 的仪器，其内部电路就是统计大于等于某一电压值的脉冲数 量的电路对于上段中的例子，测量空气中大于等于0.3pm 粒子的数量，在电路中就是统计大于等于69mv的脉冲的个 数，测量大于等于0.5pm粒子的数量，在电路中就是统计大 于等于531mv的脉冲的个数，依此类推所以仪器对尘埃粒 子的测量，主要靠转换灵敏度这个参数另外需要说明的是，每台激光尘埃粒子计数器的转换灵 敏度均不同，在出厂时及以后须定期用标准粒子进行校准， 以获得最佳转换灵敏度值。
电路系统就是完成对脉冲信号的 放大、甄别、计数的电路此外还包括电源、控制、显示、 计算、打印等电路激光粒子计数器9500特点和性能:o 0.5到25pm的粒径范围同时显示高达6通道的检测数据o 100 L/min的流速符合所有ISO 21501-4要求洁净室过滤器测试的最佳选择10，000个数据数据储存和999个测试位置以太网和USB输出（可以用U盘直接导出数据）业界最响的声音报警（声音大小可调）简单的触摸屏操作标准 ISO-14644-1、EU GMP 附录 I 和 FS209E 测试报 告输出允许储存或者调出特定测试/方法显示多达3个环境参数不锈钢外壳轻便（含双电池重6.44kg）可以独立使用或整合入设施监控系统洁净室的分类一直到ISO 2级9500激光粒子计数器技术指标：粒径量程：0.5到25pm粒子通道尺寸：0.5，0.7，1.0，3.0，5.0，10.0pm（可提供额外的通道尺寸）粒径分辨率：<15%@0.5pm（ISO 21501 -4）计数效率：0.5pm： 50%； >0.75 pm： 100%（ISO 21501-4 和JIS)浓度上限：＞100,000/ft3, 5%重叠误差光源：长使用寿命的激光二极管调零：＜1 个/5 分钟(ISO 21501-4 和 JIS B9921)流速：3.53CFM(100L/min)±5%(满足 ISO 21501-4 和 JISB9921)流速控制：电子，自动闭环(专利*流量控制技术)采样管延长:长达26.2英尺(8m)采样模式：人工，自动，蜂鸣；累计/差值；数量或浓度采样时间：1秒到99小时采样频率：1到9999次循环或连续排气装置：内置HEPA过滤器真空源：内置泵通讯方式：通过以太网或USB的Modbus RTU输出数据储存：10，000采样记录：包括数据、时间、6个粒子 通道、流量、ID和采样体积；可以通过USB进行数据下载 或通过TRAKPRO Lite 软件进行传输。
声音报警：内置；1m处音量＞85dB(可调节)状态指示灯：低电量，流速，激光警报输出：干接触，报警时关闭警报界限：所有粒子通道可编程控制显示：VGA 5.7-inch(14.5cm)触摸屏显示语言：简体中文，英文，德语，法语，西班牙语，日语，意 大利语打印：内置热敏打印纸（可以不含打印机）打印输出:可用所有支持语言打印环境监测界面：支持TSI探头型号:960,962,964,966（空气流速/温度/RH）和温度/RH探头软件：与TRAKPROTM Lite和FMS 5软件兼容设备ID:可配置的IP地址安全：2级密码保护，可以锁定使用和设置位置ID：多达999个测试位点；16个字符长度报告：ISO 14644-1、EU GMP附录I以及FS209E标准的通 过/失败报告校准：使用TSI校验系统的NIST溯源校准频率：推荐最少一年一次外形尺寸（HxWxD） : 9.5 in.x9.0 in.x 9.2in.（24.1cmx23.0cmx23.2cm）（不 含等动力采样头）重量：14.2Ibs（6.44kg）带有2块6600毫安锂电池电源：110到240 VAC通用电源电池：可拔插/可充电锂电池（2块电池插槽）电池电量：单次充电后采样量大于12m3充电时间：4小时（非使用状态）外表面材料：不锈钢操作环境：41°到95°F（5°到35°C）,20%到95% 非结露 储存环境：32°到122°F（0°到50°C），最高98%RH 非结露 标准：ISO 21501-4,CE,JIS B9921质保期：2年，可以延长保期限随机配件：打印的《快速入门》指南，CD刻录的操作手册， 电源，电池，刺入口，等动力采样头，三角架，连接管，净化过滤器，打印纸，USB接线和TRAKPROTMLite软件 可选配件：电子过滤器扫描探头，基本过滤器扫描探头，TSI 流速探头，温度/RH探头，附加电池，双口外接电池充电器， 等动力探头，等动力采样口，采样管，手提箱TSI9500型AEROTRAK便携式激光粒子计数器简介：美国 TSI9500型AEROTRAK便携式激光粒子计数器性具有一流 的功能和特性。
美国TSI9500型AEROTRAK便携式激光粒 子计数器完全遵从ISO 14644-1标准，根据欧盟的GMP标 准1立方米的采样量，短短10分钟就可以完成美国TSI9500型AEROTRAK便携式激光粒子计数器与TSI精确 的通风探头相兼容，这些探头可以测量空气流速/温度/湿 度，为认证提供了一个完整的解决方案配上一个管路长达 8米的电子过滤器扫描仪，成为现场过滤测试的最佳选择美国TSI9500型AEROTRAK便携式激光粒子计数器可以生 成 ISO 14644-1、EU GMP Annex1 和 FS209E 成功和非符合 的报告美国TSI9500型AEROTRAK便携式激光粒子计数器不仅可以作为便携式粒子计数器单独使用，也可以利用FMS 5软件，连接于整套监测系统美国TSI9500型 AEROTRAK便携式激光粒子计数器严格遵从ISO 21501-4 协议它通过标准的粒子测量方法来进行校验，即用来自关 国国家标准及技术研究所的PSL小球通过美国TSI 一流的筛 分器和凝结式粒子计数器基于其两年的质保和美国TSI公 司产品高品质的长期良好信誉，目前市场上还没有同类型的 粒子计数器美国TSI9500型AEROTRAK便携式激光粒子计数器特性和 优点：1. 粒径范围为0.5至25 nm2. 最多可同时测量六个通道数据3. 流量为100升/分钟4. 完全符合ISO 21501-4要求，是洁净室过滤测试的最佳选择，10000个数据存储量，999个位置5. 以太网，USB输出6. 工业声光报警7. 简易图标触摸屏操作，提供报告符合ISO 14644-1，EU GMPAnnex1和FS209E允许储存和回放具体测试最高显示三种环境参数8. 不锈钢配件，重量轻即可单独使用，也可与整套监测 系统兼容9. 可进行符合ISO二级标准洁净房间的验证TSI9500型AEROTRAK便携式激光粒子计数器技术参数：TSI9500型AEROTRAK便携式激光粒子计数器粒径范围：0.5-25 p mTSI9500型AEROTRAK便携式激光粒子计数器粒径通道：0.5, 0.7, 1.0, 3.0, 5.0, 10.0 p m（额外通道可选）TSI9500型AEROTRAK便携式激光粒子计数器粒径分辨率: 在 0.5 p m <15%（符合 ISO 21501-4）TSI9500型AEROTRAK便携式激光粒子计数器计数效率：0.5 p m时50%,粒径大于 0.75 p m时100%（符合ISO21501-4 和 JIS）TSI9500型AEROTRAK便携式激光粒子计数器浓度限制: 大于100,000/ft3时最高损失5%TSI9500型AEROTRAK便携式激光粒子计数器激光源:长寿命激光二极管TSI9500型AEROTRAK便携式激光粒子计数器调零 :5 分钟＜1 个（符合 ISO 21501-4 和 JIS B9921）TSI9500型AEROTRAK便携式激光粒子计数器流量：100 L/min 土 5% （符合 ISO 21501-4 和 JIS B9921）。
