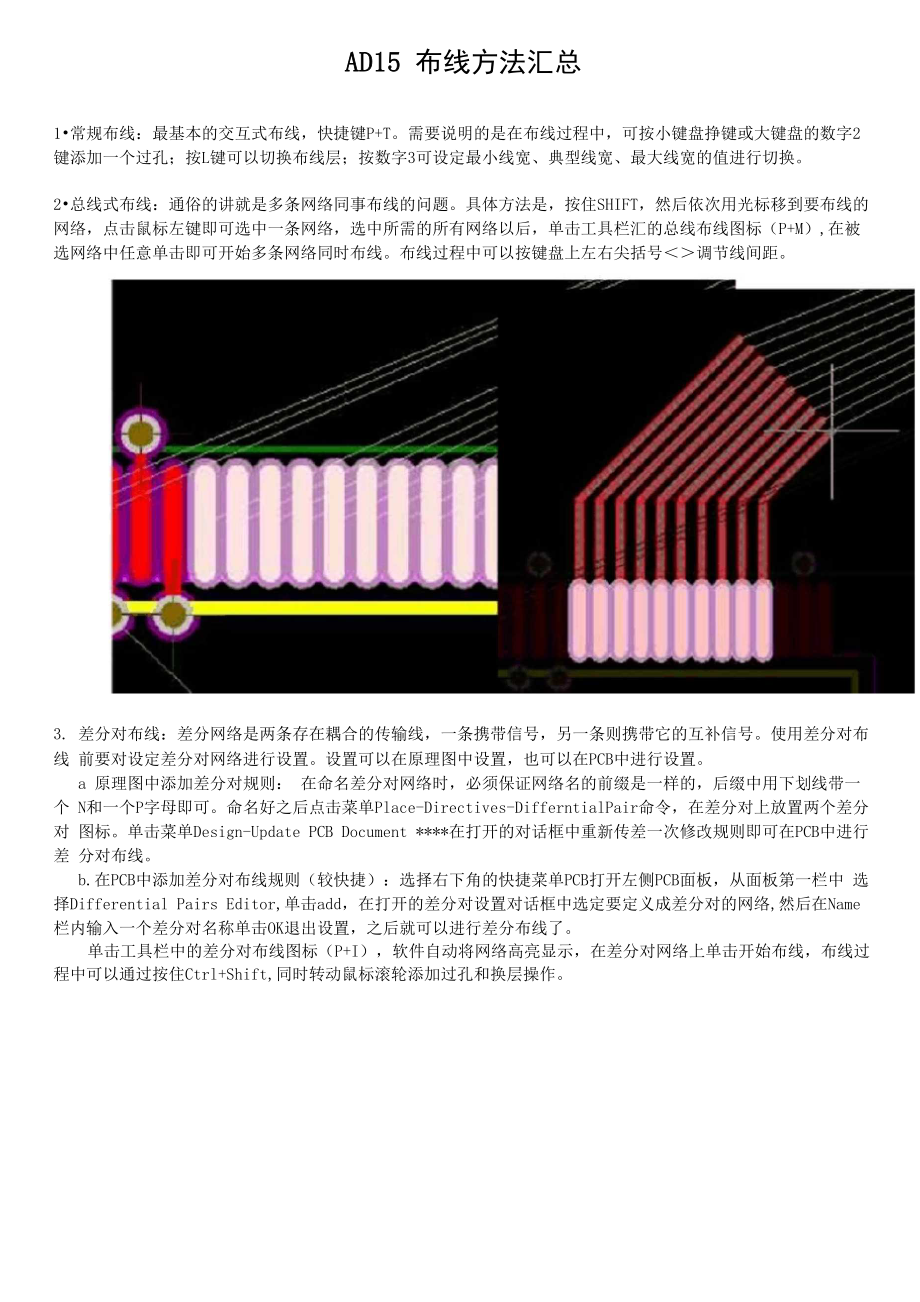

AD15 布线方法汇总1•常规布线：最基本的交互式布线，快捷键P+T需要说明的是在布线过程中，可按小键盘挣键或大键盘的数字2 键添加一个过孔；按L键可以切换布线层；按数字3可设定最小线宽、典型线宽、最大线宽的值进行切换2•总线式布线：通俗的讲就是多条网络同事布线的问题具体方法是，按住SHIFT，然后依次用光标移到要布线的 网络，点击鼠标左键即可选中一条网络，选中所需的所有网络以后，单击工具栏汇的总线布线图标（P+M）,在被 选网络中任意单击即可开始多条网络同时布线布线过程中可以按键盘上左右尖括号＜＞调节线间距3. 差分对布线：差分网络是两条存在耦合的传输线，一条携带信号，另一条则携带它的互补信号使用差分对布线 前要对设定差分对网络进行设置设置可以在原理图中设置，也可以在PCB中进行设置a 原理图中添加差分对规则： 在命名差分对网络时，必须保证网络名的前缀是一样的，后缀中用下划线带一个 N和一个P字母即可命名好之后点击菜单Place-Directives-DifferntialPair命令，在差分对上放置两个差分对 图标单击菜单Design-Update PCB Document ****在打开的对话框中重新传差一次修改规则即可在PCB中进行差 分对布线。
b.在PCB中添加差分对布线规则（较快捷）：选择右下角的快捷菜单PCB打开左侧PCB面板，从面板第一栏中 选择Differential Pairs Editor,单击add，在打开的差分对设置对话框中选定要定义成差分对的网络,然后在Name 栏内输入一个差分对名称单击OK退出设置，之后就可以进行差分布线了单击工具栏中的差分对布线图标（P+I），软件自动将网络高亮显示，在差分对网络上单击开始布线，布线过 程中可以通过按住Ctrl+Shift,同时转动鼠标滚轮添加过孔和换层操作Update PCB Dacurnent SI Demo.PcbE oc?J2 TESTER In 甜 SI Demo PcbDcAffected ObiectRoon SimpleFPt To SI^Demo PcbDc3£i VisuaiizatbriRo.^d Insrght选择谄命令CB Filter1 DifferentKat Psii Qa**(1Jf^silivr NrlAverage Len勒C'Elert32 N的闪Hi"啊曲］1 岬Negative Net 网1 DiffwentMlPMHDestgriatwOrfTeremtwl Pair:DiffveniiH P«irt £岀审 二^一 L 1 ・ E 1 d4.蛇形走线：蛇形线主要用于匹配高速信号延时，通常采用等长调节实现，数字电路中有时需要使用独立的蛇形走 线，比如增加写信号的延时，以增加数据总线的建立时间。
单击工具栏中的交互式布线图标进入交互布线（P+T）, 在布线过程中按键盘SHIFT+A即可切换到蛇形布线模式，按数字1、2键可调整蛇形线倒角，按3、4键可调节间距， 按＜＞键可调节蛇形线幅度5•交互布线等长调节：先将线路布完，需要提前留出蛇形走线空间单击工具栏中交互式布线长度调节（T+R）, 单击一根走线，再按TAB键，弹出等长线设置对话框，等长线的约束类型选择“手动”，设置的长度需要按照最长 的线长度作为基准，然后设置好目标长度和蛇形走线布线规则后即可进行长度调节所有的线长完全调整完后，按 R、L输出报告，查看网络是否是等长该工具还可以检查其他已布好线的网络长度注意蛇形走线布线规则决定了 每个蛇形弯的长度，调整网线时增加的长度只能是蛇形弯的长度的整倍数6•差分对等长调节先将线路布完，需要提前留出蛇形走线空间单击工具栏中交差分线长度调节（T+I），选中 差分线中一根走线，再按TAB键，弹出等长线设置对话框，约束类型选择“手动”，设置好目标长度和蛇形走线布 线规则后即可进行长度调节，其余同 57. 网络等长调节该操作属于批处理，需要先定义批处理对象-网络类，和每一个类对应的等长调节规则单击菜单“设计”-“类”，在Net Classes选项中添加新类并命名，在新类中添加需要等长布线的网络名称， 然后关闭菜单。
可以一次添加多个类，类与类之间采用不同的等长调节规则单击菜单“设计-〉规则”，在High Speed-〉Ma tched Leng th中添加等长约束，名称最好和添加的网络类名称相 对应新的等长约束的匹配范围选择“网络类”，在右侧下拉选项中选择对应的网络类名称，全部建好后关闭菜单所有待调整长度的线应该已经布好并留有足够的蛇形线空间，单击菜单“工具-＞网络等长”（T+Z），这时每个 网络类中的成员-单个网线，会自动根据所属网络类的等长调节规则进行长度匹配，长度标准自动参考该类中走线 最长的成员，完成后会报告匹配结果网络等长调整的自动布线一般都比较丑！如果只想对网络类中一部分成员进行长度调整，需要先将其它已经等长匹配好的走线进行“锁定”，从而不再参 与后续的长度调整锁定操作：双击网线-〉勾选“锁定”如果锁定的网线长度并不符合等长匹配的长度，则该走 线仍然会被重新调整注意如果存在某个等长约束的匹配范围选择了“所有”，则该规则成为全局约束，可能会报错无法满足所有网 线等长单键自动布线（几乎没用）：主要用于短距离的布线点击工具栏中交互式布线图标（P+T），然后按住CTRL键， 单击鼠标左键即自动完成布线。
补充一个添加过孔的知识点：快捷键是小键盘的*键但是对于笔记本来说就要麻烦了呢，按数字2键，再按L键 换层。
