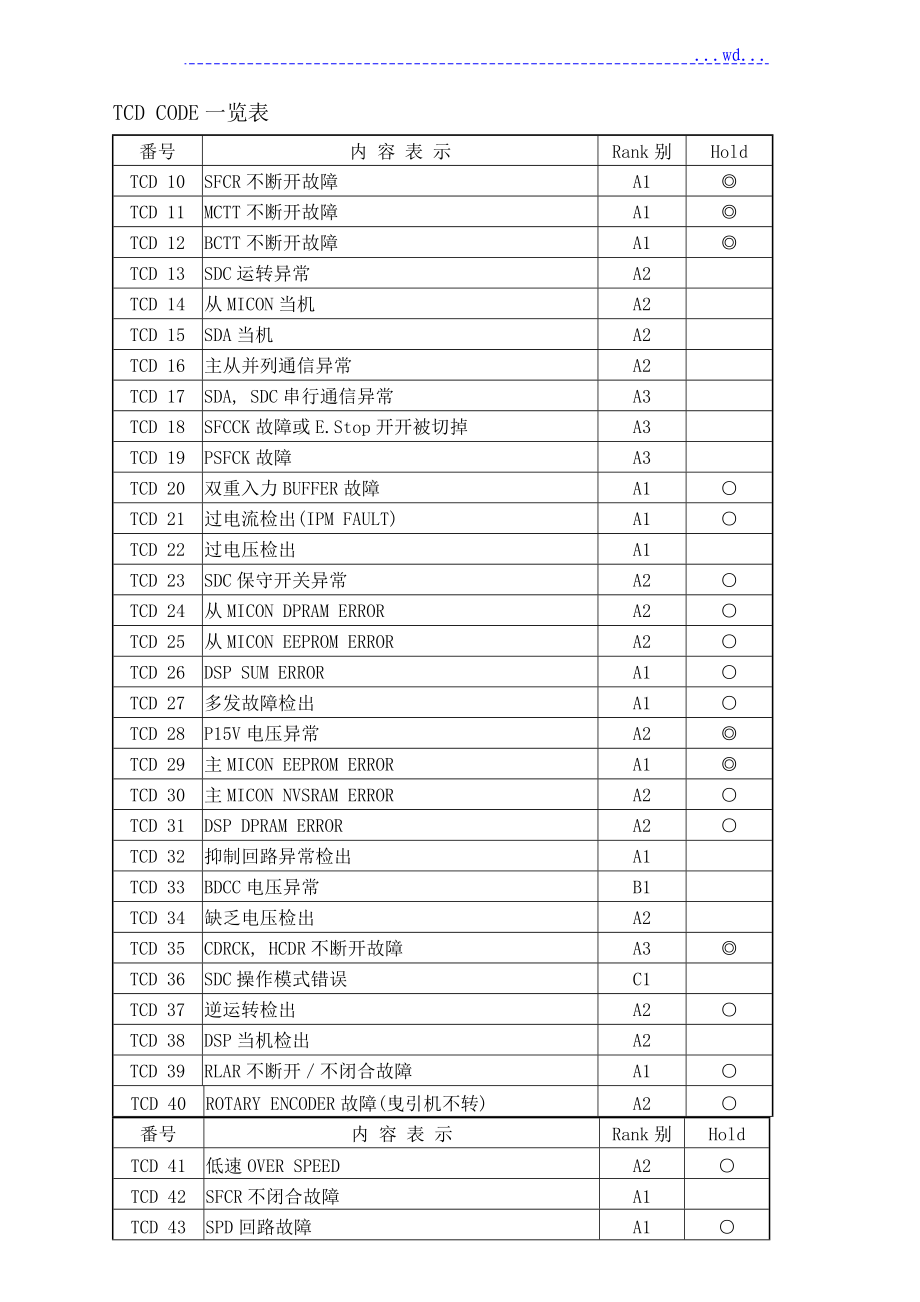

...wd...TCD CODE一览表番号内 容 表 示Rank别HoldTCD 10SFCR不断开故障A1◎TCD 11MCTT不断开故障A1◎TCD 12BCTT不断开故障A1◎TCD 13SDC运转异常A2 TCD 14从MICON当机A2 TCD 15SDA当机A2 TCD 16主从并列通信异常A2 TCD 17SDA, SDC串行通信异常A3 TCD 18SFCCK故障或E.Stop开开被切掉A3 TCD 19PSFCK故障A3 TCD 20双重入力BUFFER故障A1○TCD 21过电流检出(IPM FAULT)A1○TCD 22过电压检出A1 TCD 23SDC保守开关异常A2○TCD 24从MICON DPRAM ERRORA2○TCD 25从MICON EEPROM ERRORA2○TCD 26DSP SUM ERRORA1○TCD 27多发故障检出A1○TCD 28P15V电压异常A2◎TCD 29主MICON EEPROM ERRORA1◎TCD 30主MICON NVSRAM ERROR A2○TCD 31DSP DPRAM ERRORA2○TCD 32抑制回路异常检出A1 TCD 33BDCC电压异常B1TCD 34缺乏电压检出A2 TCD 35CDRCK, HCDR不断开故障A3◎TCD 36SDC操作模式错误C1 TCD 37逆运转检出A2○TCD 38DSP当机检出A2 TCD 39RLAR不断开／不闭合故障A1○TCD 40ROTARY ENCODER故障(曳引机不转)A2○番号内 容 表 示Rank别HoldTCD 41低速OVER SPEEDA2○TCD 42SFCR不闭合故障A1 TCD 43SPD回路故障A1○TCD 44SDCLGB板的48V电源异常 (81)C1 SDCLGB- HIA4故障 (82)C1 OPBLAN- HIB2故障或SDCGB检知与OPBLAN通讯中断 (84)C1 TCD 45BKSW动作CheckA1◎TCD 46Open Lock连续3回A2◎TCD 47负荷检出回路异常C1 TCD 48 TCD 49主,从micon程序与61AE参数设定不匹配或从micon程序与RE_MOTOR DIP Sw设定不匹配A1◎TCD 50高速OVER SPEEDB1○TCD 51速度偏差异常B1○TCD 52MCTT不闭合故障A1 TCD 53BCTT不闭合故障A1 TCD 54RE故障(U,V,W相磁极角度异常)A1◎TCD 55马达电流检出回路异常A1◎TCD 57Mg.B两段式电源回路异常A1◎TCD 58DLAN当机C1 TCD 59LEV POSI 不闭合故障(非平层曳引轮空转)A2◎TCD 60阶高TABLE SUM ERRORB1 TCD 61TCD 62同期位置异常B2 TCD 63SDS ON故障B2 TCD 64SDS速度异常检出A1 TCD 65运行中Hatchi Door Switch异常OFFC2 TCD 66运行中Car Door Switch异常OFFC2 TCD 67平层时关门失败(HCDR或CDRCK未ON)C2 TCD 68SDA当机八次检出A2○TCD 69SDA RAM ERRORA2○番号内 容 表 示Rank别HoldTCD 70共享RAM ERRORA2○TCD 71主MICON当机A2○TCD 72从MICON当机八次检出A2○TCD 73LEV POSI 不断开故障(启动时曳引轮空转)A1◎TCD 74救出运转多发A2○TCD 75POWER MODULE过热B2 TCD 76微速运转时间异常C1 TCD 77门机马达过热C1 TCD 78门机异常A2 TCD 79Rctt〔接触器〕不断开／不闭合故障 C1 TCD 80DUPLEX通讯异常E TCD 81再平层用光电POSI不闭合故障E TCD 82再平层用光电POSI不断开故障E TCD 83 TCD 84OLS ON故障C2 TCD 85CLS ON故障C2 TCD 86开门动作不正常检知E TCD 87关门动作不正常检知C2 TCD 88停电检知E TCD 89严重的抱闸故障A1 ◎TCD 90轻微的抱闸故障 E TCD 91DZ POSI不闭合故障(千鸟,Through)C1 TCD 92DZ POSI不断开故障(千鸟,Through)C1 TCD 93管制密码输入错误E TCD 94抱闸故障的详细代码〔非故障，参见TCD89/90〕 TCD 95最终故障目的阶 TCD 96最终故障电梯位置 TCD 97电梯故障最终速度 TCD 98救出运转总回数 TCD 99最终之主TCD ◎：故障排除，主电源开关切OFF-ON后，操作MODE 2去除TCD，方能恢复运转。
○：故障排除，操作MODE 2去除TCD或主电源开关切OFF-ON后，方能恢复运转TCD故障等级内 容HOLD10A1SFCR不断开故障◎检出目的SFCR Relay应OFF而未OFF时，表示SFCR Relay ON故障，电梯应立即紧急停顿，防止制御系统的信赖性低下检出条件无人叫车三分钟后，主Micon透过MYSFCR出力Buffer控制SFCR Relay OFF-ON一次，并侦测MYSFCR及SYSFCR入力Buffer信号，来判定SFCR Relay是否正常动作也就是当MYSFCR出力Buffer OFF，而MXSFCCK及SXSFCCK入力Buffer未在200 ms内OFF，那么检出异常复归方式故障排除，FFB切OFF-ON后，操作MODE 2去除TCD，方能恢复运转调查工程：1.入力Buffer有无ON故障Check：主MXSFCCK ($CA01)、从SXSFCCK ($CD21)其Data是否随着SFCR Relay之ON-OFF同步动作※MXSFCCK ($CA01)、从SXSFCCK ($CD21)皆操作 MODE 22 观察2.SFCR Relay的LED Check： (1)SFCR Relay ON 时，50B LED亮。
2)SFCR Relay OFF 时，50B LED灭3.SFCR Relay状态Check：SFCR Relay卡住，接点曲折、熔着，配线短路等确认4.MPUGB PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check5.FIOGB PCB更换第1项或第2项有状况，而第4项良好时，表示FIOGB力Buffer不良，更换FIOGB PCB6.MPGBU PCB更换更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCBTCD故障等级内 容HOLD11A1MCTT不断开故障◎检出目的MCTT主接触器应OFF而未OFF时，表示MCTT主接触器ON故障，电梯应立即紧急停顿，防止制御系统的信赖性低下检出条件停层时，透过MYMCCT出力Buffer控制MCTT Ctt Turn OFF，并侦测MXMCCT及SXMCCT入力Buffer信号，来判定MCTT Ctt是否正常动作也就是当MYMCCT出力Buffer OFF，而MXMCCT及SXMCCT入力Buffer未在500 ms内OFF，那么检出异常 复归方式故障排除，FFB切OFF-ON后，操作MODE 2去除TCD，方能恢复运转。
调查工程：1.入力Buffer有无ON故障Check：主MXMCCT ($CA02)、从SXMCCT ($CD22)其Data是否随着MCTT主接触器之ON-OFF同步动作※MXMCCT ($CA02)、SXMCCT ($CD22)皆操作 MODE 22 观察2.MCTT主接触器的电压Check：(1) MCTT主接触器用电源；RECT FUSE与GD之间电压→ DC 48V2) MYMCCT ON时，MCTT主接触器COIL(+)端与COIL(-)端之间电压→ DC 48V3)停顿中，且开门状态下，MCTT主接触器COIL(-)端与GD48之间电压→ DC 48V3.MCTT主接触器状态Check：MCTT主接触器卡住，接点曲折、熔着，配线短路等确认4.MPUGB PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check5.FIOGB PCB更换第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGB PCB6.MPUGB PCB更换更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。
TCD故障等级内 容HOLD12A1BCTT不断开故障◎检出目的BCTT接触器应OFF而未OFF时，表示BCTT接触器ON故障，电梯应立即紧急停止，防止发生危害事故检出条件停层时，透过SYBCTT出力Buffer控制BCTT Ctt Turn OFF，并侦测MXBCTT及SXBCTT入力Buffer信号，来判定BCTT Ctt是否正常动作也就是当SYBCTT出力Buffer OFF，而MSXBCTT及SXBCTT入力Buffer未在500 ms内OFF，那么检出异常 复归方式故障排除，FFB切OFF-ON后，操作MODE 2去除TCD，方能恢复运转 调查工程：1.入力Buffer有无ON故障Check：主MXBCTT ($CA00)、从SXBCTT($CD20)其Data是否随着BCTT接触器之ON-OFF同步动作※MXBCTT ($CA00)、SXBCTT ($CD20)皆操作 MODE 22 观察2.BCTT接触器的电压Check：(1)BCTT接触器用电源；RECT FUSE与GD之间电压→ DC 48V2)SYBCTT ON时，BCTT接触器COIL(+)端与COIL(-)端之间电压→ DC 48V。
3)停顿中，且开门状态下，BCTT接触器COIL(-)端与GD48之间电压→ DC 48V3.BCTT接触器状态Check：BCTT接触器卡住，接点曲折、熔着，配线短路等确认4.MPUGB PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check5.FIOGB PCB更换第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGBPCB6.MPUGB PCB更换更换FIOGBPCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB TCD故障等级内 容HOLD13A2SDC运转异常----检出目的开机后，SDC与SDA串行通信无法达成，检出异常，电梯不可再起动检出条件开机后，SDA传送Check码至SDC，等候SDC响应，假设SDC于500ms内无法回应，那么判定SDC当机 复归方式故障排除后，可自动恢复运转 调查工程：1.SDA通信用LED(MPUGB PCB上)检查：(1)TXD、RXD灯不亮或明亮；检查SDCGB PCB或CABLE有无断线2)RXD灯微亮；接收正常3)SDCGB PCB上的U4 IC是否插妥。
2.SDA通信线断线Check：通信Cable有无断线或接触不良确认3.SDCGB PCB的SDC是否闪,灭正常动作4.SDCGB PCB电源Check： P48 LED之P22 LED与P5 LED是否点灯；点灯→正常、消灯→不正常 5.以上各项正常，更换SDCGB PCB6.SDCGB PCB更换后，仍无法正常运转，更换MPUGB PCB TCD故障等级内 容HOLD14A2从MICON当机----检出目的因Noise干扰等原因，导致从Micon当机，WDT消灯，故障检出，电梯制止运转检出条件当不明原因使从Micon当机时，主Micon侦测后即制止电梯运行，并于2秒后再次侦测从Micon是否正常运作，假设从Micon已恢复正常，且从Micon当机次数未达八次，那么电梯再次正常运转复归方式故障排除后，可自动恢复运转 调查工程：1.检查MPUGB PCB上之U32、U33 IC是否插妥，有关线路及零件是否正确2.从Micon现状 SWDT LED的点,灭状态确认点亮→正常，消灯→不正常 3.主电源开关切ON-OFF时，从Micon SWDT LED的点,灭动作确认假设SWDT LED无法再起动(未点亮)，那么更换MPUGB PCB。
TCD故障等级内 容HOLD15A2SDA当机----检出目的因Noise干扰等原因，导致SDA当机，此时主Micon检出故障，电梯制止运转检出条件当主Micon向SDA要求共享RAM之使用权(BUS)，而SDA无法让出使用权时，或SDA未在200 ms内，重新改变(REFRESH)共享RAM之资料时，判定SDA当机此时主Micon主动RESET SDA，并于两秒后再次检查SDA，假设SDA已恢复正常，且SDA当机次数累计未达8次，那么电梯继续正常运转 复归方式故障排除后，可自动恢复运转 调查工程：1.检查SDA/WEE785(MPUGB PCB上之U34 IC)是否插妥，有关线路及零件是否正确2.第1项正常时，更换MPUGB PCB TCD故障等级内 容HOLD16A2主,从并列通信异常----检出目的由于Noise干扰等原因，导致主从Micon的通信异常，电梯制止运转，防止制御系统的信赖性低下检出条件每20 ms主,从Micon通信一次，而从Micon将主Micon并列端口之指令由Dule-Port RAM再度回传给主Micon，而主Micon利用Dule-Port RAM来判断与本身下达的指令是否正确。
如果200 ms后发生主Micon之指令与从Micon响应之指令不一致时，判定主,从Micon并列通信异常，电梯制止运转 复归方式故障排除后，可自动恢复运转 调查工程：1.检查MPUGB PCB并列通信及Dule-Port RAM是否插妥，有关线路及零件是否正确2.重新下载主,从Micon之EEPROM资料3.第1,2项正常时，更换MPUGB PCBTCD故障等级内 容HOLD17A3SDA,SDC串行通信异常----检出目的SDA、SDC因Noise干扰等不明原因，造成串行通信异常，电梯制止运转，防止信号误入力，提高制御系统的信赖性检出条件开机后，当SDA与SDC达成通信协议后，于电梯运转状态下SDA与SDC因不明原因，如 Noise等导致通信中断，或通信检查码错误，SDA那么再次企图与SDC达成通信，假设 SDA Retry 9次之后，SDC仍无响应，判定SDA,SDC串行通信异常，电梯制止运转 复归方式故障排除后，可自动恢复运转 调查工程：1.SDCGB PCB电源检查：(1)SDCGB PCB之P5 LED是否点亮(点亮/正常)2)SDCGB PCB 之P22 LED 是否点亮 (点亮/正常)。
3)确认SDCGB PCB上之P5V与P22V电压是否正常2. SDA通信用Cage RX LED检查：(1)LED灯不亮；检查MPUGB PCB上U34 IC是否插妥、Cable有无断线2)LED灯微亮；接收正常3)LED灯明亮；TXD线与RXD线反接3.SDA SDC通信线断线检查：通信Cable有无断线或接触不良4.以上各项正常，请更换SDCGB PCB5.SDCGB PCB更换后仍无法正常运转，更换MPUGB PCB TCD故障等级内 容HOLD18A3SFCCK故障或E.Stop开开被切掉----检出目的SFCCK之安全回路，因异常而未入力，电梯制止运转，提高制御系统的信赖性检出条件1.当SFCCK之安全回路，因FLS、限速器、逃生孔等安全装置动作而未入力，那么检出异常 2.E.Stop开关切入时也会记录，但不属于异常 复归方式故障排除后，可自动恢复运转 调查工程：1.TCD 19也有检出时，直接以TCD 19调查，以下第2～6项免调查2.TCD 19没有检出时轿顶停顿开关、轿内停顿开关被切掉、轿顶PLS是否动作确认3.FIOGB PCB上之SFCCK LED是否入力(点亮→入力、熄灭→未入力)。
4.MPUGB PCB与FIOR PCB之间排线；MUD及FOD Connect有无接触不良Check5.以上各项正常，更换FIOGB PCB6.MPUGB PCB更换FIOGB PCB更新后，仍有异常发生，表示MPUGB PCB不良，请更换MPUGB PCBFLSGRSMHSSCSXPSFCKCA06XFCCKCA03E.STOPSTOPPLS轿顶轿内UAY1轿厢工作平台Lock装置Skeleton TCD故障等级内 容HOLD19A3PSFCK故障----检出目的PSFCK之安全回路，因异常而未入力，电梯制止运转，提高制御系统的信赖性检出条件当PSFCK安全回路，因FLS、限速器、逃生孔等安全装置动作而未入力，那么检出异常 复归方式故障排除后，可自动恢复运转 调查工程：1.FLS、GRS、MHS、SCS是否动作确认2.FIOGB PCB上之PSFCK LED是否入力(点亮→入力、熄灭→未入力)3.MPUGB PCB与FIOR PCB之间排线；MUD及FOD Connect有无接触不良Check4.以上各项正常，更换FIOGB PCB5.MPUGB PCB 更换FIOGB PCB更新后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。
FLSGRSMHSSCSXPSFCKCA06XSFCCKCA03E.STOPSTOPPLS轿顶轿内UAY1轿厢工作平台Lock装置Skeleton TCD故障等级内 容HOLD20A1双重入力BUFFER故障○检出目的主,从Micon双重入力信号Check不一致时，检出故障，以提高制御系统的信赖性检出条件从Micon每20ms将读取到的FIOGB重要安全信号，利用Dule-Port RAM (IDT 7134)回送给主Micon，而主Micon将自己已读取到的FIOGB重要安全信号，与Dule-PortRAM中从Micon之FIOGB重要安全信号，做比照判别，不一致时，200ms后检出故障，电梯制止走行 复归方式故障排除后，操作MODE 2去除TCD或FFB切OFF-ON，方能恢复运转 调查工程：1.MPUGB PCB上之主,从Micon之Watch Dog，MWDT、SWDT是否正常点灯点灯→正常，熄灯→不正常2.MPUGB PCB与FIOR PCB之间排线；MUD及FOD Connect有无接触不良Check3.主Micon与从Micon两者Data一致否Check，操作MODE 22 SET查看主Micon ($CA00～$CA0E)、从Micon ($CD20～$CD2E)顺序一对一比照如：Address CA00与CD20的Data应一致(各Address代号，参照主Micon Device一览表)※$CA00～$CA0E、$CD20～$CD2E皆操作 MODE 22 观察。
4.以上各项正常，更换FIOGB PCB5.MPUGB PCB 更换FIOGB PCB更新后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB SkeletonTCD 20C10A主Micon200msZXBCTTM=ZXBCTTS TCD故障等级内 容HOLD21A1过电流检出 (IPM FAULT)○检出目的防止主晶体管(IGBT)烧损，由霍耳CT(HCT U/V)或驱动IC(EXB841)，检出电动机回路的三相U,V,W电流，过电流时，立即紧急停顿，不可再起动检出条件1.IPM Fault输出；含IPM内部之过电流、短路电流、电压缺乏、过热等保护动作2.霍耳CT(HCT U/V)检出；IGBT模块U,V相电流，回授控制兼过电流检出3.另150米/分电梯之驱动IC(EXB841)-(IGD PCB之U21~U29)；IGBT模块输出，短路保护 ※过电流之大小，依IGBT规格及HCT圈数之设定值为准复归方式故障排除后，操作MODE 2去除TCD或FFB切OFF-ON，方能恢复运转调查工程：1.MPUGB PCB与BDC PCB之间排线；MUG及BCE Connect有无接触不良Check。
2.MPUGB PCB工作电压Check；+5V,+15V,-15V 是否正常3.IGBT正常时之检查方式,请依下表 (1)注意 IGBT 之输入阻抗极高,GE间假设是Open状态易受人体静电破坏，取放应注意2)IGBT假设已损坏，那么其相对应之Rg及驱动IC(EXB841)损坏比率为90%，,应同时更换3)在送电，电梯未走行前量测BDC板之BC、BCJ、BCK、BCL 之G1、E1或G2、E2之间电压，约为-4V～-5V (量测时量测点千万不可短路)，假设量测点电压没有问题，必需更换BDC板或其上之驱动IC(EXB841)TCD故障等级内 容HOLD22A1过电压检出-----检出目的回生电力消耗回路故障，为保护主回路平滑电容、IPM(IGBT)等组件，设计光耦合检出回路，异常过电压检出时，电梯立即停顿，再起动不可检出条件INV主回路的直流电压检出，直流电压超过OVBRA设定值时，过电压动作检出复归方式故障排除后，可自动恢复运转调查工程：1.MPUGB PCB与BDC PCB之间排线；MUG及BCE Connect有无接触不良Check2.回生动作确认：当回生动作发生时(50%以下之轻车向上，或是 50%以上之重车向下)，应能听到由回生电阻所发生之「恰恰」声。
3.回生电阻回路的断线Check4.工作电压CheckBDC PCB内回生用IGBT动作电压设定值，是否正确Check设定值； 380V系统 DC10.2V、220V系统 DC5.7V，调整OVBR电阻※电表测试点：TESTOB Connect之1 Pin与5 Pin之间(1Pin为正，5 Pin为负) ※测量时先将调速机SW OFF防止电梯运转后，再送电测试5.IGBT测试；( IGBT正常时，回生电阻与IPM间配线暂折除之) (1)注意IGBT之输入阻抗极高,GE间假设是Open状态易受人体静电破坏，取放应注意2)IGBT假设已损坏，那么其相对应之Rg及驱动IC(EXB841)损坏比率为90%，,应同时更换 6.BDC PCB之外观查看，原因不明时，更换BDC PCBTCD故障等级内 容HOLD23A2SDC保守开关异常○检出目的保守开关之安全触点故障而误入力时，电梯制止运转，提高制御系统的信赖性检出条件每20ms SDC侦测保守开关入力状况，由于保守开关之安全触点为双重入力，当SDC发现保守开关之双重入力信号不合理时，100ms后检出故障。
复归方式故障排除后，操作MODE 2去除TCD或FFB切OFF-ON，方能恢复运转调查工程：1.轿厢上之保守开关接触是否正常 保守开关内部接点常ON、常OFF之损坏确认2.Connect的配线确认：SDCGB PCB的QAK Connect插入状态确认，有无断线或接触不良Check3.以上各项正常，更换SDCGB PCBTCD故障等级内 容HOLD24A2从MICON Dule-Port RAM ERROR----检出目的主,从Micon之Dule-Port RAM(U5-IDT 7134)由从Mico每40ms Check SUM一次，主要目的为防止Dule-Prot RAM因损坏而误传资料，Sum Error时检出异常，电梯禁止运转，提高制御系统的信赖性检出条件主,从Micon间之资料传送，是依靠Dule-Port RAM来传送，一般RAM在使用年限上是无限制的，但为防止万一"损坏" 之发生，而造成系统故障，因此,主,从Micon会相互Check对方之写入码是否正确，来防止事故之发生复归方式故障排除后，可自动恢复运转调查工程：1.检查从Micon Dule-Port RAM/IDT 7134(MPUGB PCB上U5 IC)是否插妥，有关线路及零件是否正确。
2.重新Down-Load主,从Micon EEPROM之程序3.检查从Micon EPROM及主Micon (MPUGB PCB上U32,U33,U31 IC)是否插妥，有关线路及零件是否正确4.以上各项正常，更换MPUGB PCBTCD故障等级内 容HOLD25A2从MICON EEPROM ERROR----检出目的EEPROM中存放之资料为重要之仕样值，有可能因外部噪声Noise等种种因素，而变更EEPROM中之资料，造成电梯之误动作，因此EEPROM中之资料再确定，是非常重要之事检出条件防止Motor制御用规格仕样Table不正确，导致电梯不正常运转，及不正常运转所引发生组件受损，因此，从Micon之EEPROM/AT28C16 (U10)由从Micon每40msCheck Sum一次，Sum Error时检出异常，电梯制止运转复归方式故障排除后，可自动恢复运转调查工程：1.检查EEPROM/AT28C64 (MPUGB PCB上U10 IC)是否插妥，有关线路及零件是否正确2.如第1项正常，重新Down-Load从Micon仕样Table3.以上两项皆正常，更换MPUGB PCB。
TCD故障等级内 容HOLD26A1DSP SUM ERROR○检出目的防止Motor制御用DSP程序代码错误，导致运转异常检出条件开机后，从Micon将DSP之程序代码Down-Load至Dule-Port RAM/IDT7143 (U9)，并随后检查Dule-Port RAM中填入之DSP程序代码是否正确，错误时故障检出，电梯制止运转造成不正常的原因有；Dule-Port RAM损坏、Noise干扰使得Down-Load资料错误等等复归方式故障排除后，操作MODE 2去除TCD或FFB切OFF-ON，方能恢复运转调查工程：1.检查DSP仕样参数写入Dule-Port RAM/IDT7143(MPUGB PCB上U9 IC) 是否插妥，有关线路及零件是否正确2.如第1项正常，重新Down-Load从Micon仕样Table3.以上第1,2项皆正常，更换MPUGB PCBTCD故障等级内 容HOLD27A1多发故障检出○检出目的防止短时间内连续反复发生救出运转之后，又恢复自动运转，造成不正常的运转，因此重要的故障，限制一定时间内的故障发生次数检出条件1.检出TCD11、TCD12、TCD16、TCD17、TCD22、TCD32、TCD34任何一项时，10分钟内累计超过6次，即第6次发生救出运转即产生TCD27，不可自动复归。
2.检出TCD62、TCD63、TCD64任何一项时，无时间限制，累计超过3次，即第3次发生救出运转，即产生TCD27，不可自动复归※主电源FFB切OFF-ON或操作MODE 2去除TCD，故障累计次数自动归零复归方式故障排除后，操作MODE 2去除TCD或FFB切OFF-ON，方能恢复运转调查工程：1.故障Monitor内容读出：故障发生状况的分析，故障发生原因调查 TCD故障等级内 容HOLD28A2P15V电压异常◎检出目的P15V基准电压丧失故障，检出异常，电梯不可再起动检出条件侦测MPU侧P15V回路电压，检出没有电压的状态连续1秒以上，作成异常复归方式故障排除，FFB切OFF-ON后，操作MODE 2去除TCD，方能恢复运转调查工程：1.P15V、N15V有关之Connect、MIC闭锁状态Check 2.P15V丧失会导致Rotary encoder无法动作、HCT失效、过电流保护失效、断电保护失效，起动电梯，可能导致组件烧毁 TCD故障等级内 容HOLD29A1主MICON EEPROM ERROR◎检出目的EEPROM中存放之资料为重要之仕样值，有可能因外部噪声Noise等种种因素，而变更EEPROM中之资料，造成电梯之误动作，因此EEPROM中之资料再确定，是非常重要之事。
检出条件防止电梯制御用规格仕样Table不正确，导致电梯运转异常主Micon之EEPROM (U2-AT28C64)，由主Micon每20ms Check Sum 一次，Sum Error时，异常检出，电梯制止运转复归方式故障排除，FFB切OFF-ON后，操作MODE 2去除TCD，方能恢复运转调查工程：1.检查EEPROM/AT28C64 (MPUGB PCB上U2 IC)是否插妥，有关线路及零件是否正确2.如第1项正常，重新Down-Load主Micon仕样Table3.以上两项皆正常，更换MPUGB PCB TCD故障等级内 容HOLD30A2主MICON NVSRAM ERROR○检出目的主Micon的NVSRAM (U28-DS1644或BQ4830Y)这一颗IC，内含有可使用20年之电池及RAM，对电梯来说，储存的资料很重要，其储存之资料大致如下: (a)各层站之阶高值 (b)停电瞬间，最终运行状态资料之记录 (c)万年历检出条件主Micon之NVSRAM (U26)，由主Micon每40ms Check Sum一次，Sum Error时检出异常，电梯制止运转，提高制御系统的信赖性。
复归方式故障排除后，操作MODE 2去除TCD或FFB切OFF-ON，方能恢复运转调查工程：1.检查NVSRAM/DS1644或BQ4830Y (MPUGB PCB上U28 IC)是否插妥，有关线路及零件是否正确2.如第1项正常，更换MPUGB PCB TCD故障等级内 容HOLD31A2DSP Dule-Port RAM ERROR○检出目的从Micon与DSP间之资料传送，,是依靠Dule-Port RAM来传送，一般RAM 在使用年限上是无限制的，但为防止万一"损坏"之发生，而造成系统故障，因此,主,从 Micon会相互Check对方之写入码是否正确，来防止事故之发生检出条件从Micon与DSP间之Dule-Port RAM (U56-IDT7143)，由从Micon每40ms Check Sum一次，Sum Error时检出异常，电梯制止运转，提高制御系统的信赖性复归方式故障排除后，操作MODE 2去除TCD或FFB切OFF-ON，方能恢复运转调查工程：1.检查Dule-Port RAM/ITD7143 (MPUGB PCB上之U9 IC)是否插妥，有关线路及零件是否正确。
2.如第1项正常，更换MPUGB PCB TCD故障等级内 容HOLD32A1抑制回路(OPCH)异常检出----检出目的电梯走行时，一旦发生过电流或过电压时，在MCTT OFF之前，必需瞬间先将IGBT (IPM) Turn Off，防止IGBT (IPM)烧毁，此时会紧急停顿运行或停顿起动检出条件主Micon之驱动出力信号Z0E，与BDC回授之入力信号(OPCH)，做比照判别，不一致时，20 ms后检出异常复归方式故障排除后，可自动恢复运转调查工程：1.MPUGB PCB与BDC PCB之间排线；MUG及BCE Connect有无接触不良Check2.通常TCD 32检出是由过电流或过电压所引发确认有无TCD 21(过电流)或TCD 22(过电压)故障记录，调查TCD 21或TCD 22之故障原因3.以上各项正常，更换BDC PCBTCD故障等级内 容HOLD33B1BDCC电压异常检出目的BDC PCB驱动IC及Base Drive之电源电压异常可能导致IGBT GE间电压缺乏，而烧毁IGBT，因此必需侦测BDC PCB上每组Switching Power电压有无异常低下。
检出条件侦测回路检测BDC PCB上每组Switching Power的二次侧电压，检知电源异常时，主Micon持续检出20ms不正常后，电梯紧急停顿异常时 BSVOK 之 LED 熄灭,正常时点灯复归方式故障排除后，可自动恢复运转调查工程：1.MPUGB PCB与BDC PCB之间排线；MUG及BCE Connect有无接触不良Check2.BDC PCB上每组Switching Power电源电压，是否正常Check3.以上各项正常，请更换BDC PCB TCD故障等级内 容HOLD34A2缺乏电压检出----检出目的PN BUS电压低下，再起动可能会导致主IPM(IGBT)烧毁或回生IPM(IGBT)烧毁，以及RSH电阻熔断检出等等，因此在起动前必需侦测PN BUS电压有无异常低下检出条件电梯起动前，回生IPM(IGBT)的C,E间电压下降至一定值(200V)以下时，检出异常复归方式故障排除后，可自动恢复运转调查工程：1.MPUGB PCB与BDC PCB之间排线；MUG及BCE Connect有无接触不良或脱落Check2.电源电压之Check：(1)三相R,S,T之相与相间(R,S),(R,T),(S,T)电压---上永为AC 380V，台永为AC 220V或380V。
(2)PN输出电压(5600uf 主电容器之正负二端)上永为DC 532V+15%之间台永为DC 308V或532V+15%之间3.回生IPM测试；( IGBT正常时，回生电阻与IPM间配线暂折除之) (1)注意IPM(IGBT)之输入阻抗极高,GE间假设是Open状态易受人体静电破坏，取放应注意2)IGBT假设已损坏，那么其相对应之Rg及驱动IC(EXB841)损坏比率为90%，,应同时更换4.以上各项正常，更换BDC PCB TCD故障等级内 容HOLD35A3CDRCK, HCDR不断开故障◎检出目的为了防止开门运转，于轿门开到底后，假设检出CDRCK入力Buffer号仍然为ON时，表示Car Door Switch或Hatchi Door Switch短路中，电梯制止走行检出条件于门开到底位置，门机送出ZXOLS动作信号，此时MXCDRCK或SXCDRCK入力Buffer为ON，200ms后检出故障，电梯制止走行※于预开门时，让MYRLAR约延迟1秒OFF，以便能侦测到HDRS不断开故障且不管是Car Door Switch或Hatchi Door Switch皆透过CDRCK入力Buffer检出Switch不断开故障。
复归方式故障排除，FFB切OFF-ON后，操作MODE 2去除TCD，方能恢复运转调查工程： 1.Car Door Switch、Hatchi Door Switch的状态Check：(1)Car Door Switch接点有无卡住现象、配线有无短路确认2)各Hatchi Door Switch的TIP有无碳化短路、配线有无短路确认包括短暂异常)2. CDRCK入力Buffer、HCDR Relay的LED Check (1)门关到底时，CDRCK、HCDR LED亮2)门开之后，CDRCK、HCCDR LED灭3.入力Buffer有无ON故障Check：平层门开,闭时，MXCDRCK ($CA05) Data值观测 (81门关妥、00门开着)ZXOLSC505MXCDRCKCA05TCD35C119 ZXOLS OFF时200ms后ONZT1FCF1F主Micon5.门机OLS信号Check：于轿门开底位置，FB-DMC PCB上的OLS LED亮(门开底，门机才可送出OLS信号)6.以上各项正常，更换FIOGB PCBTCD故障等级内 容HOLD36C1SDC操作模式错误----检出目的轿顶之升、降按钮卡住时，进入轿顶检修模式，层门一旦关上后，会自动慢速走行，对人员有不安全性，因此平常假设侦测到升、降按钮有卡住时，于开门后不可再起动。
检出条件于XONORL ON时，假设侦测到XONU或XOND为HI超过3秒，运转中那么减速停层开门后停顿运转，停顿中那么不可再起动检出本TCD后，假设XONU或XOND皆为LO，那么可自动恢复正常复归方式故障排除后，可自动恢复运转调查工程：1.有无人为误操作确认2.轿顶之升、降按钮有无卡住，配线有无短路确认 3.XONU或XOND入力Buffer是否ON故障确认XONU ($C50E)、XOND($C50F) Data值观测※XONU ($C50E)、XOND($C50F)皆操作 MODE 22 观察TCD故障等级内 容HOLD37A2逆转检出○检出目的逆转检出时，有时并非单纯之马达逆向运转，以下状况皆有可能发生：(a)马达之电源相位接错b)Rotary encoder二信号线接反c)马达设定参数不正确d)IPM(IGBT)烧损或Rotary encoder损坏 检出条件1.回授运转方向与速度指令方向相反，且回授速度超过8 m/min 以上，持续150 ms 后，检出异常2.回授运转方向与速度指令方向相反，持续5秒时检出异常ΦA,ΦB接反，而低速运行速度未超过8米时，仍可检出TCD37)复归方式故障排除后，操作MODE 2去除TCD或FFB切OFF-ON，方能恢复运转。
调查工程：1.试车现场有逆转检出的Check：(1)感应Motor；依M/C吊挂方式，确定为ψA、ψB 配线对调或U,W二相配线对调2)PM Motor；对照以以下列图之RE及马达配线方式(假设马达配线需对调时，限定U,V对调)2.保养中现场有逆转检出的Check：(1)观测Sheave上的钢索；确认起动补偿时，轿厢有无严重反转现象，及运转方向是否正确2)主回路IGBT、BDCC有无异常Check，有损坏时更换3)第(1),(2)项正常时，更换MPUGB PCB3.如发现MPUGB PCB更换无效时，更换Rotary encoderPM Motor主机为左挂 PM Motor主机为右挂TCD故障等级内 容HOLD38A2DSP当机检出----检出目的Noise干扰等原因，导致DSP(TMS320F240)当机，经由从Micon判断，故障检出，电梯制止运转 检出条件当不明原因使DSP当机时，从Micon侦测后通知主,从Micon，主Micon立即制止电梯运行，从 Micon于2秒后再次侦测DSP是否正常运作，假设DSP已恢复正常，且当机次数未达8次，那么电梯再次正常运转。
复归方式故障排除后，可自动恢复运转调查工程：1.DSP Check Sum LED的点灯状态确认LED点灯→DSP正常、LED消灯→DSP故障 2.主电源切ON-OFF，DSP Check Sum LED的点灯动作状态再确认假设DSP仍然无法正常点灯，那么更换MPUGB PCBTCD故障等级内 容HOLD39A1RLAR不断开故障○ERLAR不闭合故障----检出目的RLAR Relay应OFF而未OFF时，表示RLAR Relay ON故障(Door Sw被短路，有安全疑虑)，电梯应立即紧急停顿，防止制御系统的信赖性低下 RLAR Relay应ON而未ON时，表示RLAR Relay OFF故障，仅不执行再平层及预开门功能，让电梯能正常运行 (RLU或RLD POSI OFF故障之下，因硬件架构会检出RLAR不闭合故障)检出条件透过MYRLAR出力Buffer来控制RLAR Relay Turn ON/OFF时，并侦测MXRLAR 及SXRLAR入力Buffer信号，来判定RLAR Relay是否正常动作也就是当：(1)MYRLAR出力Buffer ON，而MXRLAR及SXRLAR入力Buffer未在200 ms内ON，那么检出异常。
2)MYRLAR出力Buffer OFF，而MXRLAR及SXRLAR入力Buffer未在200 ms内OFF，那么检出异常复归方式仅RLAR不断开故障，操作MODE 2去除TCD或FFB切OFF-ON，方能恢复运转调查工程：1.RLU或RLD POSI有无OFF故障Check： 参照TCD 81之调查工程2.入力Buffer有无ON故障或OFF故障Check：主MXRLAR ($CA07)、从S XRLAR ($CD27)其Data是否随着RLAR Relay之ON-OFF同步动作※RLAR Relay只有在预开门(Running Open)及再平层(Micro Leveling)阶段才ON※MXRLAR ($CA07)、SXRLAR ($CD27)皆操作 MODE 22 观察3. RLAR Relay的LED Check： (1)RLAR Relay ON 时，RLAR LED亮2)RLAR Relay OFF 时，RLAR LED灭4.RLAR Relay状态Check：(1)RLAR Relay卡住，接点曲折、熔着，配线短路等确认2)RLAR Relay线圈断路，接点接触不良，配线断路等确认。
5.MPUGB PCB与FIOR PCB之间排线；MUD及FOD 。
