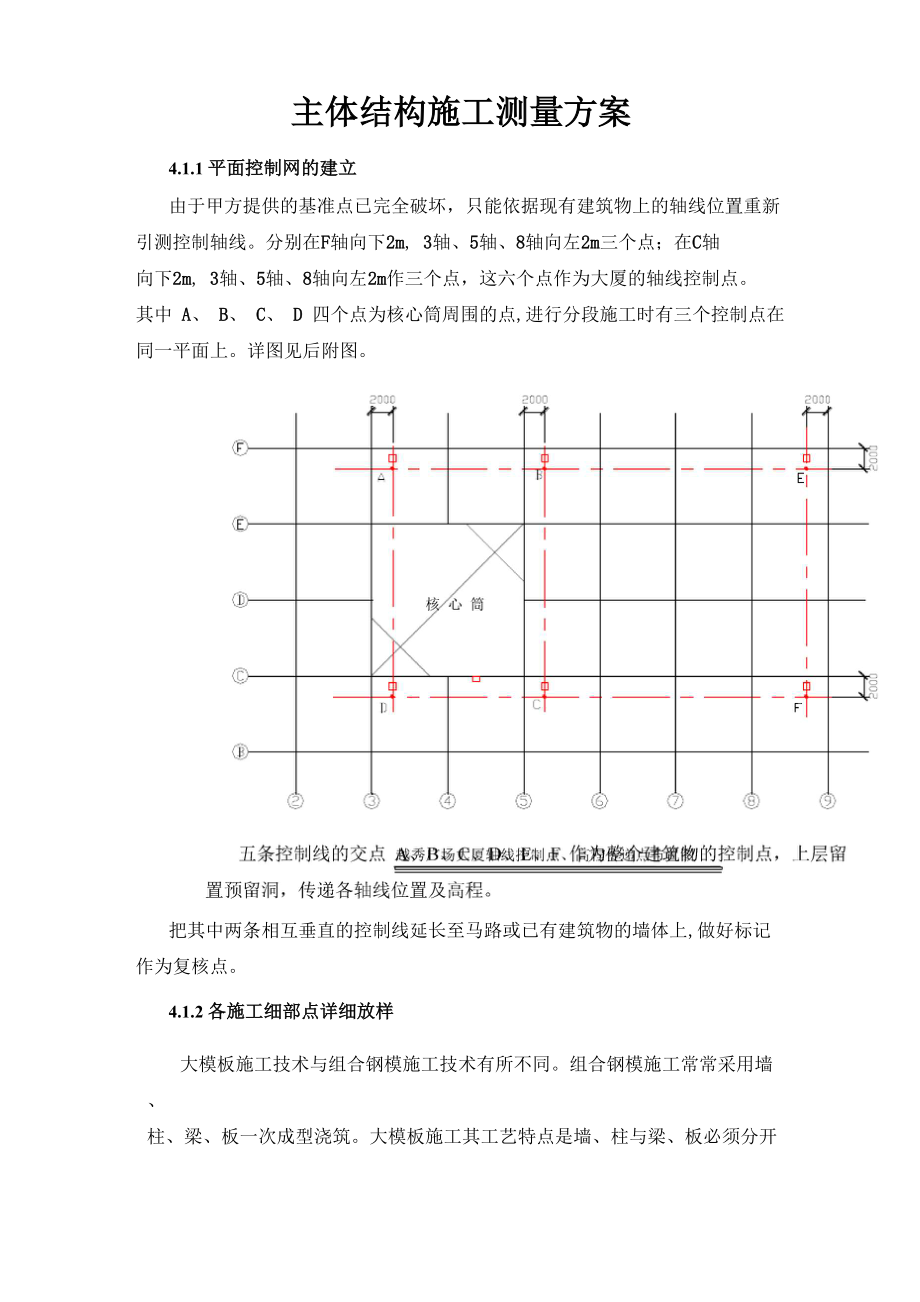

主体结构施工测量方案4.1.1 平面控制网的建立由于甲方提供的基准点已完全破坏，只能依据现有建筑物上的轴线位置重新 引测控制轴线分别在F轴向下2m, 3轴、5轴、8轴向左2m三个点；在C轴 向下2m, 3轴、5轴、8轴向左2m作三个点，这六个点作为大厦的轴线控制点 其中 A、 B、 C、 D 四个点为核心筒周围的点,进行分段施工时有三个控制点在 同一平面上详图见后附图把其中两条相互垂直的控制线延长至马路或已有建筑物的墙体上,做好标记作为复核点4.1.2 各施工细部点详细放样大模板施工技术与组合钢模施工技术有所不同组合钢模施工常常采用墙、 柱、梁、板一次成型浇筑大模板施工其工艺特点是墙、柱与梁、板必须分开 浇筑所以,各工序的放样方式有所不同4.1.2.1 各楼层控制轴线的放样把控制轴线从预留洞口引测到各楼层上，必要时可放出轴线位置每次传 导时四个控制点必须相互复核，做好记录，检查四个点之间的距离、角度直至完全符合为止4.122墙、柱及模板的放样据控制轴线位置放样出墙、柱的位置、尺寸线，用于检查墙、柱钢筋位置， 及时纠偏，以利于大模板位置就位再在其周围放出模板线控制线放双线控 制以保证墙、柱的截面尺寸及位置。
然后放出柱中线，待柱拆除摸板后把此线 引到柱面上，以确定上层梁的位置如图示：墙、柱位置线模板控制线** +、\柱中线4.1.2.3梁、板的放样待墙、柱拆模后，进行高程传递，立即在墙、柱上用墨线弹出+0.50M线,梁中线柱中线.■4.1.2.4门窗、洞口的放样//再在绑好的钢筋笼上放样出窗不得漏弹，再据此线向上引测出梁、板底、模板线如图示：在放墙体线的同时弹出门窗洞口的平面彳体洞口的高度，用油漆标注，放置窗体洞口成型模体外墙门窗、洞口竖向弹出通线与平面位置校核，以控制门窗、洞口位置4.125外墙大角的控制待外墙拆完模后，沿大角处向内各量出300mm,用经纬仪竖向放出通线，用以控制外墙转角模板位置，防止大角出现偏差在大角模板的相应位置做出标 记，待上层大角模板合模时，通线与标记一定要相吻合如图示：外墙大角控制线以便纠偏如图示:1. 4.1.2.6楼梯踏步的放样根据楼梯踏步的设计尺寸，在实际位置两边的墙上用墨线弹出，并弹出两条梯角平行线,4.1.3高程测量:在一层C轴核心筒墙壁上设置一永久性标高点，其正上方紧靠核心筒 留置预留洞，标高预留洞，用钢尺引测上去，并设置每层永久性的楼层标 高基准点+1.00M标高点，用红油漆标注，不经许可，不得覆盖或破坏。
以后，每层用经纬仪在预留洞处沿核心筒的竖向方向引一通长直线以消 除钢尺的垂直误差为了尽可能避免因传导的次数而造成累计误差，在施 工中高程每十层用钢尺复测一次，及时纠正误差标高允许偏差：层高不 大于±10mm，全高不大于±30mm如图示：4・1・4误差依据依据中华人民共和国国家标准《工程测量规范》GB50026—93、《建筑 安装工程质量检验评定标准》4.1.5仪器2. 日本产GTS301D全站仪测角精度2”，测距精度2mm±2ppm 主要用于四个控制点的定位、检测以及建筑物整体位移、垂直度的控制3. 天津产莱特自动安平水准仪LETAL3200测量精度为lmm/km 主要用于楼层高程的引测及检测4. 激光经纬仪测量精度±1/20000主要用于控制点的引测工作5. 国产苏光J2经纬仪测角精度2”主要用于各楼层的轴线放样工作及配合铅直仪作控制点的引测工作6. 50M钢尺主要用于量距及配合水准仪引测高程4・1・6沉降观测观测点的布置及做法根据图纸上观测点的位置，用长120mm的角钢，在一端焊一铆钉头，另一端埋入梁或柱内，用1： 2的水泥沙浆填实，如下图:7. 沉降观测的方法根据现场实际情况，建筑物内选择坚固稳定的地方，埋设三个水准基点，与图纸上给出的沉降观测点组成闭合水准路 线，以确保观测结果的精确度。
沉降观测是一项长期的系统观测工作，为了 保证观测成果的正确性，尽可能做到四定，即固定人员观测和整理成果，固 定使用的水准仪及水准尺，固定的水准点，以及按规定的日期、方法和路线 进行观测沉降观测的时间和次数根据《地基基础施工规范》上规定，基础 做好之后2—3天观测一次，主体竣工后每月观测一次，并做好每次的观测记 录必要时委托具有国家资格证书的测绘院，按照上述方案来完成此工作4・1・7控制点、预留洞的做法8. 4.1.7.1控制点根据四个控制点的设计位置，在实际位置开凿出300x300大小的槽，直 至漏出钢筋，再把事先做好的200x200x10的钢板与漏出的钢筋牢固焊接， 周围浇筑混凝土抹平待混凝土彻底凝固后，用全站仪精确定位，在钢板上 用钻头铳点做出标记并加以保护，未经同意不得进行覆盖、击打等蓄意破 坏9. 4.1.7.2 预留洞在四个控制点的正上方每层相应预留四个300x300大小的预留洞，在紧 靠核心筒一角处预留一个300x300大小的预留洞不用时用特制的盖子盖上 加以保护，同时也防止落物。
