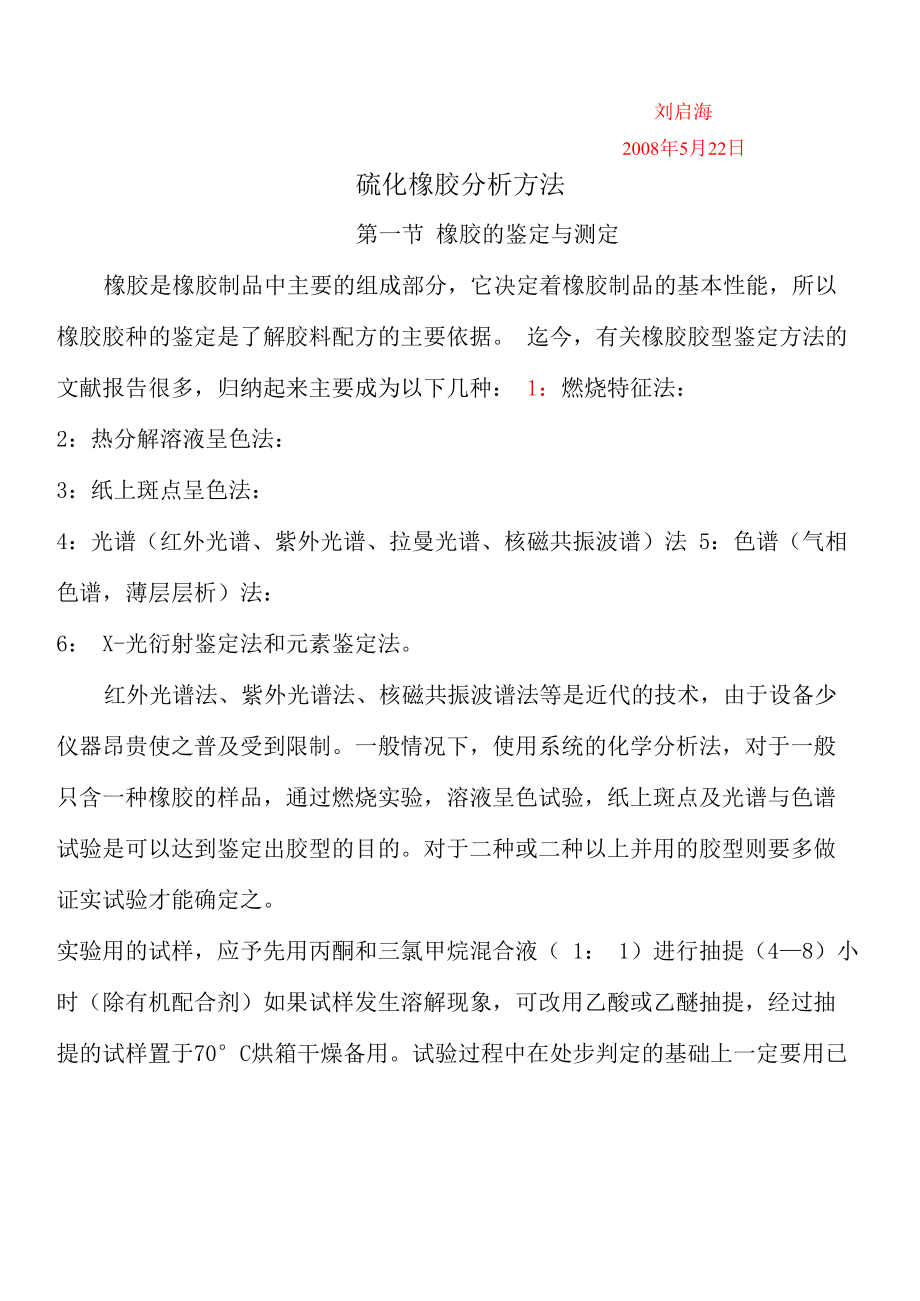

刘启海2008年5月22日硫化橡胶分析方法第一节 橡胶的鉴定与测定橡胶是橡胶制品中主要的组成部分，它决定着橡胶制品的基本性能，所以 橡胶胶种的鉴定是了解胶料配方的主要依据 迄今，有关橡胶胶型鉴定方法的文献报告很多，归纳起来主要成为以下几种： 1：燃烧特征法：2：热分解溶液呈色法：3：纸上斑点呈色法：4：光谱（红外光谱、紫外光谱、拉曼光谱、核磁共振波谱）法 5：色谱（气相色谱，薄层层析）法：6： X-光衍射鉴定法和元素鉴定法红外光谱法、紫外光谱法、核磁共振波谱法等是近代的技术，由于设备少 仪器昂贵使之普及受到限制一般情况下，使用系统的化学分析法，对于一般 只含一种橡胶的样品，通过燃烧实验，溶液呈色试验，纸上斑点及光谱与色谱 试验是可以达到鉴定出胶型的目的对于二种或二种以上并用的胶型则要多做 证实试验才能确定之实验用的试样，应予先用丙酮和三氯甲烷混合液（ 1： 1）进行抽提（4—8）小 时（除有机配合剂）如果试样发生溶解现象，可改用乙酸或乙醚抽提，经过抽 提的试样置于70°C烘箱干燥备用试验过程中在处步判定的基础上一定要用已 知胶料进行对比，以免误差橡胶的通性试验燃烧特征试验不同结构的橡胶具有不同的燃烧特性。
考查橡胶的燃烧性，自熄性、火焰 特征、形态、颜色、臭味等可处步判断一些胶型如含有非碳链结的硅橡胶燃 烧时冒白烟，亮白色火焰残渣上留有白色的二氧化硅，聚硫橡胶极易燃烧，有 明显的兰紫色火焰，并且外层为砖红色产生HS气的臭味，一般不作证实试验2即可确定之 实验方法：取试样一块，在酒精灯上燃着，然后吹熄，记录其燃烧特征各种 橡胶的燃烧特征见表 2-1-1从表中可发现以下的结论：（1） ：丁二稀类的橡胶、含有苯环的橡胶以及不饱和的橡胶，在燃烧时产生大 量黑烟，同时喷射火星与火花2） ：含氯、溴的橡胶在燃烧过程中，火焰根部呈绿色，当与铜共同燃烧时其 根部绿色更为鲜明除卤化丁基胶外，当燃烧后离开火焰时有自熄性能3） ：饱和结构的橡胶如聚异丁烯橡胶、聚氨基甲酸酯橡胶、聚丙烯酸酯，含 有少量不饱和双键成分丁基橡胶极易燃烧，火焰根部兰色，黑烟较少4） ：含有非碳链结构的橡胶：硅胶，聚硫胶均具有独特的象征刘启海2008年5月22日 各种橡胶的燃烧特性组别橡胶名称燃烧特性燃烧性自熄性火焰特征残渣与气味1氯丁橡胶难有火焰根部呈绿色， 与铜丝一起加热 时绿色更明显膨胀氯磺化聚乙 烯橡胶难无火焰根部呈绿色， 与铜丝一起加热 时绿色更明显氟橡胶极难离火即灭火焰根部呈绿色， 与铜丝一起加热 时绿色更明显氯醚橡胶易无火焰根部呈蓝色， 与铜丝一起加热 时呈绿色2天然橡胶易无橙黄色火焰，喷射 火花或火星，冒浓 黑烟软化滴淌、起 泡、残渣有粘 性顺丁橡胶易无橙黄色火焰，喷射 火花或火星，冒浓 黑烟残渣无粘性丁苯橡胶易无橙黄色火焰，喷射 火花或火星，冒浓 黑烟膨胀、残渣代 节、无粘性丁腈橡胶易橙黄色火焰，喷射 火花或火星，冒浓 黑烟膨胀、残渣代 节、无粘性3丁基橡胶易无火焰根部呈蓝色， 冒泡软化滴淌、起 泡二兀乙丙橡 胶易无火焰根部呈蓝色， 冒泡烟雾有石蜡 味4聚氨酯橡胶易无火焰根部呈蓝色， 冒泡无烟、滴淌聚丙烯酸酯 橡胶易无5硅橡胶中等有白烟，亮白色火焰白色残渣（S）CHONGQING JUNLI第二节硫化橡胶的性能检测1、常规物理机械性能的检测如：硬度、拉伸强度、扯断伸长率、密度、撕裂强度等。
检测方法：GB 528、GB 529、GB 531 等 2、特殊性能的检测如：耐高温性： GB 7758 ；耐低温性： 1682 ；耐介质实验： GB1690 耐老化实验：GB3512 ；耐臭氧天候实验：GB7762。
