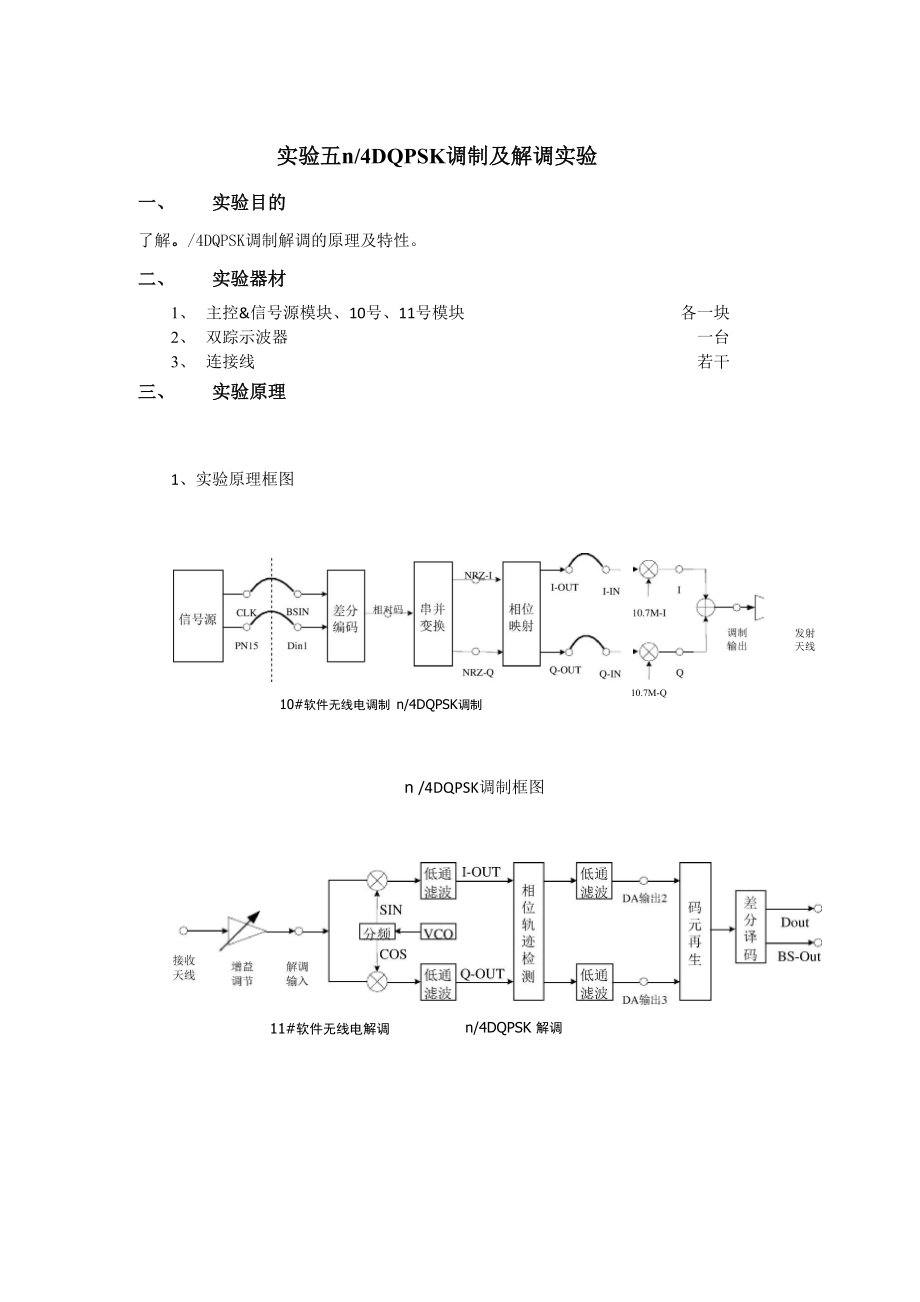

实验五n/4DQPSK调制及解调实验一、 实验目的了解/4DQPSK调制解调的原理及特性二、 实验器材1、 主控&信号源模块、10号、11号模块 各一块2、 双踪示波器 一台3、 连接线 若干三、 实验原理1、实验原理框图10#软件无线电调制 n/4DQPSK调制10.7M-Q发射天线n /4DQPSK调制框图11#软件无线电解调n/4DQPSK 解调四、实验步骤实验项目一 n /4DQPSK调制1、关电，按表格所示进行连线源端口目的端口连线说明信号源：PN模块10 :TH3(DIN1)信号输入信号源：CLK模块10 :TH1(BSIN)时钟输入模块10 :TH7(I-Out)模块10 :TH6(I-In)I路成形信号加载频模块10 :TH9(Q-Out)模块10 :TH8(Q-In)Q路成形信号加载频2、开电，设置主控菜单，选择【主菜单】一【通信原理】一【兀/4DQPSK数字调制解调】一【星座图观测及“硬调制”】3、此时系统初始状态为：PN序列输出频率16KHz,载频为10.7MHz4、实验操作及波形观测1)示波器探头CH1接10号模块TP8(NRZ-I)，CH2接10号模块TP9(NRZ-Q)，观测基 带信号经过串并变换后输出的两路波形(2)示波器探头CH1接10号模块TP8(NRZ-I)，CH2接10号模块TH7(I-Out)，对比观测 路信号成形前后的波形。
3)示波器探头CH1接10号模块TP9(NRZ-Q), CH2接10号模块TH9(Q-Out),对比观测 Q 路 信 号 成 形 前 后 的 波 形4)示波器探头CH1接10号模块TH7(I-Out)，CH2接10号模块TH9(Q-Out)，调节示波器为 XY 模式， 观察 n /4DQPSK 星座图5)示波器探头CH1接10号模块TH7(I-Out), CH2接10号模块TP3(I),对比观测I路成 形 波 形 的 载 波 调 制 前 后 的 波 形6)示波器探头CH1接10号模块TH9(Q-Out)，CH2接10号模块TP4(Q)，对比观测Q 路成形波形的载波调制前后的波形（7）示波器探头CH1接10模块的TP1，观测I路和Q路加载频后的叠加信号实验项目二n /4DQPSK非相干解调1、关电，保持实验项目一中的连线不变，继续按表格所示进行以下连线源端口目的端口连线说明模块10: P1（调制输出）模块11: P1（解调输入）已调信号送入解调端2、开电，设置主控菜单，选择【主菜单】一【通信原理】一【兀/4DQPSK数字调制解 调】一【星座图观测及“硬调制”】3、此时系统初始状态为：PN序列输出频率16KHz，载频为10.7MHz。
4、实验操作及波形观测1)示波器探头CH1接10号模块TH3(DIN1), CH2接11号模块TH4(Dout),适当调节11号模块压控偏置电位器W1，同时按复位开关键S3,对比观测原始基带信号和解调输出 信 号 的 波 形2)示波器探头CH1接10号模块TH1(BSIN)，CH2接11号模块TH5(BS-out)，对比观测原始时钟信号和解调恢复时钟信号的波形3)示波器探头CH1接10号模块TH7(I-Out)，CH2接11号模块TP4，对比观测原始I路成形信号与解调后 I 路成形信号的波形4)示波器探头CH1接10号模块TP8(NRZ-I), CH2接11号模块TP9(DA输出2),对比观测原始I路信号与解调后未经门限判决的I路信号波形5)示波器探头CH1接10号模块TP9(Q-Out)，CH2接11号模块TP5,对比观测原始Q路成形信号与解调后 Q 路成形信号的波形6)示波器探头CH1接10号模块TP9(NRZ-Q), CH2接11号模块TP10(DA输出3),对比观测原始Q路信号与解调后未经门限判决的Q路信号波形。
