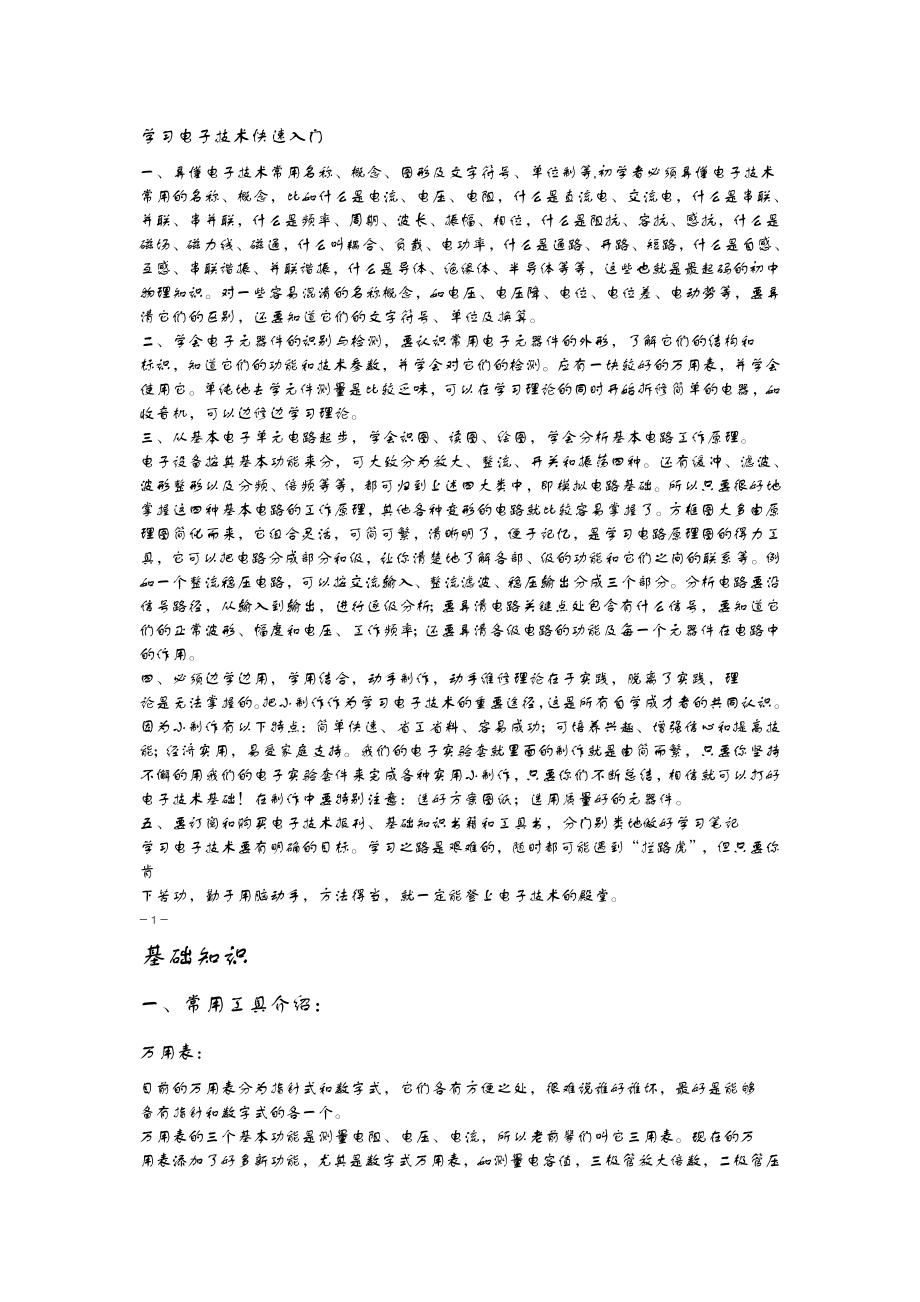

学习电子技术快速入门一、弄懂电子技术常用名称、概念、图形及文字符号、单位制等,初学者必须弄懂电子技术常用的名称、概念，比如什么是电流、电压、电阻，什么是直流电、交流电，什么是串联、并联、串并联，什么是频率、周期、波长、振幅、相位，什么是阻抗、容抗、感抗，什么是磁场、磁力线、磁通，什么叫耦合、负载、电功率，什么是通路、开路、短路，什么是自感、互感、串联谐振、并联谐振，什么是导体、绝缘体、半导体等等，这些也就是最起码的初中物理知识对一些容易混淆的名称概念，如电压、电压降、电位、电位差、电动势等，要弄清它们的区别，还要知道它们的文字符号、单位及换算二、学会电子元器件的识别与检测，要认识常用电子元器件的外形，了解它们的结构和标识，知道它们的功能和技术参数，并学会对它们的检测应有一块较好的万用表，并学会使用它单纯地去学元件测量是比较乏味，可以在学习理论的同时开始拆修简单的电器，如收音机，可以边修边学习理论三、从基本电子单元电路起步，学会识图、读图、绘图，学会分析基本电路工作原理电子设备按其基本功能来分，可大致分为放大、整流、开关和振荡四种还有缓冲、滤波、波形整形以及分频、倍频等等，都可归到上述四大类中，即模拟电路基础。
所以只要很好地掌握这四种基本电路的工作原理，其他各种变形的电路就比较容易掌握了方框图大多由原理图简化而来，它组合灵活，可简可繁，清晰明了，便于记忆，是学习电路原理图的得力工具，它可以把电路分成部分和级，让你清楚地了解各部、级的功能和它们之间的联系等例如一个整流稳压电路，可以按交流输入、整流滤波、稳压输出分成三个部分分析电路要沿信号路径，从输入到输出，进行逐级分析；要弄清电路关键点处包含有什么信号，要知道它们的正常波形、幅度和电压、工作频率；还要弄清各级电路的功能及每一个元器件在电路中的作用四、必须边学边用，学用结合，动手制作，动手维修理论在于实践，脱离了实践，理论是无法掌握的把小制作作为学习电子技术的重要途径，这是所有自学成才者的共同认识因为小制作有以下特点：简单快速、省工省料、容易成功；可培养兴趣、增强信心和提高技能；经济实用，易受家庭支持我们的电子实验套就里面的制作就是由简而繁，只要你坚持不懈的用我们的电子实验套件来完成各种实用小制作，只要你们不断总结，相信就可以打好电子技术基础！在制作中要特别注意：选好方案图纸；选用质量好的元器件五、要订阅和购买电子技术报刊、基础知识书籍和工具书，分门别类地做好学习笔记学习电子技术要有明确的目标。
学习之路是艰难的，随时都可能遇到“拦路虎”，但只要你肯下苦功，勤于用脑动手，方法得当，就一定能登上电子技术的殿堂 1 -基础知识一、常用工具介绍：万用表：目前的万用表分为指针式和数字式，它们各有方便之处，很难说谁好谁坏，最好是能够备有指针和数字式的各一个万用表的三个基本功能是测量电阻、电压、电流，所以老前辈们叫它三用表现在的万用表添加了好多新功能，尤其是数字式万用表，如测量电容值，三极管放大倍数，二极管压降等，更有一种会说话的数字万用表，能把测量结果用语言播报出来数字式万用表也有许多经典型号，如DT830C，DT830C，DT890D 等，后面的后缀表示功能上的区别，其中DT830C 已经买到了三十多元一个，够便宜的万用表最大的特点是有一个量程转换开关，各中功能就是靠这个开关来切换的基本上，用A-来表示测直流电流，一般毫安档和安培档各又分几档V-表示测直流电压，高级点的万用表有毫伏档，电压档也分几档V~是用来测交流电压的A~测交流电流Ω欧姆档测电阻，对于指针式万用表，每换一次电阻档还要做一次调零调零就是把万用表的红表笔和黑表笔搭在一起，然后转动调零钮，使指针指向零的位置hFE 是测量三极管的电流放大系数的，只要把三极管的三个管脚插入万用表面板上对应的孔中，就能测出hFE值。
注意PNP、NPN 是不同的万用表的读数第一条刻度线是电阻值指示，最左端是无穷大，右端为零，当中刻度不均匀电阻档有R×1、R×10、R×100、R×1K、R×10K 各档，分别说明刻度的指示再要乘上的倍数，才得到实际的电阻值（单位为欧姆）例如用R×100 档测一电阻，指针指示为“10”，那么它的电阻值为10×100=1000，即1K第二条刻度线是500V 档和500mA 档共用，需要注意的是电压档、电流档的指示原理不同于电阻档，例如5V 档表示该档只能测量5V 以下的电压，500mA 档只能测量500mA 以下的电流，若是超过量程，就会损坏万用表注意事项： 万用表使用时应该水平着放红表笔插在+孔内，黑表笔插入-孔内测试电流就用电流档，而不能误用电压档、电阻挡，其他同理，否则轻则烧万用表内的保险丝，重则损坏表头事先不知道量程，就选用最大量程尝试着测量，然后断开测量电路再换档，切不可的情况下转换量程有表针迅速偏转到底的情况，应该立即断开电路，进行检查最后还有一个规矩，就是约定用完后的万用表要把量程开关拨到交流电压最高档，以防别人不慎测量220V 市电电压而损坏指针式MF500 型指针式MF47 型指针式MF50 型指针式FM110 型数字式DT830B 数字式多功能式台式万用表- 2 -电烙铁与焊接技术电烙铁：常用电烙铁分内热式和外热式2 种。
通常使用的有20W、25W、30W、35W、40W、45W、50W的烙铁建议初学者使用25W 的电烙铁，因为它功率小不容易烫坏元件内热式电烙铁的烙铁头在电热丝的外面，这种电烙铁加热快且重量轻外热式电烙铁的烙铁头是插在电热丝里面，它加热虽然较慢，但相对讲比较牢固电烙铁直接用220V 交流电源加热电源线和外壳之间应是绝缘的，电源线和外壳之间的电阻应是大于200M 欧姆.焊接技术是一项无线电爱好者必须掌握的基本技术，需要多多练习才能熟练掌握1、选用合适的焊锡，应选用焊接电子元件用的低熔点焊锡丝2、助焊剂，用25%的松香溶解在75%的酒精（重量比）中作为助焊剂3、电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡4、焊接方法，把焊盘和元件的引脚用细砂纸打磨干净，涂上助焊剂用烙铁头沾取适量焊锡，接触焊点，待焊点上的焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件的引脚轻轻往上一提离开焊点5、焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热6、焊点应呈正弦波峰形状，表面应光亮圆滑，无锡刺，锡量适中7、焊接完成后，要用酒精把线路板上残余的助焊剂清洗干净，以防炭化后的助焊剂影响电路正常工作。
8、集成电路应最后焊接，电烙铁要可靠接地，或断电后利用余热焊接或者使用集成电路专用插座，焊好插座后再把集成电路插上去9、电烙铁应放在烙铁架上烙铁使用的注意事项（１）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡２）电烙铁通电后温度高达250 摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故３）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障４）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头在印刷电路板上焊接引线的几种方法：印刷电路板分单面和双面2 种在它上面的通孔，一般是非金属化的，但为了使元器件焊接在电路板上更牢固可靠，现在电子产品的印刷电路板的通孔大都采取金属化将引线焊接在普通单面板上的方法：（1）、直通剪头。
引线直接穿过通孔，焊接时使适量的熔化焊锡在焊盘上方均匀地包围沾锡的引线，形成一个圆锥体模样，待其冷却凝固后，把多余部分的引线剪去2）、直接埋头穿过通孔的引线只露出适当长度，熔化的焊锡把引线头埋在焊点里面这种焊点近似半球形，虽然美观，但要特别注意防止虚焊外热式电烙铁内热式电烙铁恒温电烙铁烙铁头- 3 -常用元件电阻：电阻在电子设备中约占元件的总数的1/3主要作用是稳定和调节电路中的电流和电压，其次还可以作为分流器、分压器和消耗电能的负载等电阻一般按结构分为固定式和可变式两大类固定式电阻器一般称为“电阻”由于制作材料和工艺不同，可分为膜式电阻、实芯式电阻、金属线缆电阻（RX）和特殊电阻四种类型膜式电阻包括：碳膜电阻RT、金属膜电阻RJ、合成膜电阻RH 和氧化膜电阻RY 等实芯电阻包括：有机实芯电阻RS 和无机实芯电阻RN特殊电阻包括：MG 型光敏电阻和MF 型热敏电阻可变式电阻器包括：滑线式变器和电位器其中应用最广泛的是电位器电位器是一种具有三个接头的可变电阻器其阻值可在一定范围内连续可调按电阻体材料分：可分为薄膜和线绕两种薄膜又可分为WTX 型小型碳膜电位器，WTH型全成碳膜电位器，WS 型有机实芯电位器，WHJ 型精密合成膜电位器和WHD 型多圈合成膜电位器等。
线绕电位器的代号为WX 型一般线绕电位器的误差不大于±10%，非线绕电位器的误差不大于±2%其阻值、误差和型号均标在电位器厂按调节机构的运动方式分：有旋转式、直沿式按结构分：单联、多联、带开关、不带开关等；开关形式：旋转式、推拉式、按键式等按用途分：可分为普通电位器、精密电位器、功率电位器、微调电位器和专用电位器等按阻值随转角变化关系分：又可分为线性和非线性电位器色环标记法金属膜电阻水泥电阻排阻光敏电阻热敏电阻微调电阻贴片电阻可调电位器色环颜色第一色环第二色环第三色环第四色环第五色环第一位数第二位数第三位数应乘的数误差黑0 0 0 ×１００棕1 1 1 ×１０１ ±１﹪红2 2 2 ×１０２ ±２﹪橙3 3 3 ×１０３ ±３﹪黄4 4 4 ×１０４绿5 5 5 ×１０５蓝6 6 6 ×１０６紫7 7 7 ×１０７灰8 8 8 ×１０８白9 9 9 ×１０９金×１０－１ ±５﹪银×１０－２ ±１０﹪- 4 -标称阻值数字电位器以其调节准确方便，使用寿命长，受物理环境影响小，性能稳定等特点，已被广大电子工程技术人员所认识电容：1、电容在电路中一般用“C”加数字表示（如C25 表示编号为25 的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件电容的特性主要是隔直流通交流电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关容抗XC=1/2πf c (f 表示交流信号的频率，C 表示电容容量)常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容、涤纶电容和云母电容等2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3 种电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）其中：1 法拉=103 毫法=106 微法=109 纳法=1012 皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率如：102 表示10×102PF=1000PF 224 表示22×104PF=0.22 uF3、电容容量误差表符号F G J K L M 允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J 表示容量为0. 1 uF、误差为±5%。
电子电路中，只有在电容器充电过程中，才有电流流过，充电过程结束后，电容器是不能通过直流电的，在电路中起着“隔直流”的作用电路中，电容器常被用作耦合、旁路、滤波等，都是利用它“通交流，隔直流”的特性电容器的选用涉及到很多问题首先是耐压的问题加在一个电容器的两端的电压超过了它的额定电压，电容器就会被击穿损坏电解电容的耐压分档为6.3V，10V，16V，25V，50V等电感：无色±２０﹪允许误差系列代号标称阻值系列±5﹪ E241.0 1.1 1.2 1.3 1.5 1.61.8 2.0 2.2 2.4 2.7 3.03.3 3.6 3.9 4.3 4.7 5.15.6 6.2 6.8 7.5 8.2 9.1金属化膜电容微调电容瓷片电容电解电容可调电容独石电容涤纶电容云母电容- 5 -电感元件在电子电路中主要与电容组成LC 谐振回路，其作用是调谐、选频、振荡、阻流及带通（带阻）滤波等电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量电感器用符号L 表示，它的基本单位是亨利（H），常用毫亨（mH）为单位1H＝103mH＝106μH人们还利用电感的特性，制造了阻流圈、变压器、继电器等。
电感器的特性恰恰与电容的特性相反，它具有阻止交流电通过而让直流电通过的特性小小的收音机上就有不少电感线圈，几乎都是用漆包线绕成的空心线圈或在骨架磁芯、铁芯上绕制而成的有天线线圈（它是用漆包线在磁棒上绕制而成的）、中频变压器（俗称中周）、输入输出变压器等等自感与互感：当线圈中有电流通过时，线圈的周围就会产生磁场当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度电感线圈的选用：①按工作频率的要求选择某种结构的线圈，用于音频段的一般要用带铁心（硅钢片或坡莫合金）或低频铁氧体芯的，在几百千赫到几兆赫间的线圈最好用铁氧体芯，并以多股色缘线绕制的，这样可以减少集肤效应，提高Ｑ值要用几兆赫到几十赫的线圈时，宜选用单股镀银粗铜线绕制，磁芯要采用短波高频铁氧体，也常用空心线圈，由于多股线间分布电容的作用及介质损耗的增加，所以不适宜频率高的地方，在一百兆赫以上时一般不能选用铁氧体芯口只能用宽心线圈。
②因为线圈骨架的材料与线圈的损耗有关，因此用在高频电路里的线圈，通常应选用高频损耗小的高频瓷作骨架，对于要求不高的场合，可选用塑料，胶木和纸作骨架的电感器，虽然损耗大一些，但它们价格低廉、制作方便、重量小空心电感工字电感实芯电感滤波电感变压器色环电感滤波电感中频变压器- 6 -③在选用线圈时必须考虑机械结构是否牢固，不应使线圈松脱，引线接点活动等半导体管晶体二极管：晶体二极管在电路中常用“D”加数字表示，如： D5 表示编号为5 的二极管1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大正因为二极管具有上述特性，无绳机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等2、晶体二极管的极性判别晶体二极管的正、负极可按下列方法来判别：1）． 看外壳上的符号标记：通常在二极管的外壳上标有二极管的符号参考图3 ）， 标有三角形箭头的一端为正极，另一端为负极2）． 看外壳上标记的色点：在点接触二极管的外壳上，通常标有色点（白色或红色）。
除少数二极管（如2AP9 、2AP10 等）外，一般标记色点的这端为正极3）． 透过玻璃看触针：对于点接触型玻璃外壳二极管，如果标记已磨掉，则可将外壳上的漆层（黑色或白色）轻轻刮掉一点，透过玻璃看那头是金属触针，那头是N 型锗片有金属触针的那头就是正极4）． 用万用表R*100 或R*1K 档，任意测量二极管的两根引线，如果量出的电阻只有几百欧姆（正向电阻），则黑表笔（既万用表内电池正极）所接引线为正极，红表笔（既万用表内电源负极）所接引线为负极见图5 ）5）． 用电池和喇叭来判别二极管的正、负极：如图6 所示将一节电池和一个喇叭（或耳机）与被测二极管构成串联电路然后将二极管的一端引线断续触碰喇叭，再把二极管倒头又测一次以听到“咯、咯”声较大的一次为准，电池正极相接的那一根引线为正极，另一根为负极3、晶体二极管的好坏判别整流二极管发光二极管贴片二极管光敏二极管大功率整流二极管稳压二极管稳压二极管开关二极管- 7 -判别二极管的好坏，可用如下方法：1）． 用万用表R*100 或R*1K 挡测量二极管的正反向电阻，如图7 所示，锗点接触型的2AP型二极管正向电阻在1K 左右，见土7a ，反向电阻应在100K 以上，见图7b ；硅面接触型的2CP 型二极管正向电阻在5K 左右，反相电阻应在1000K 以上。
总之，正向电阻越小越好，反向电阻越大越好但若正向电阻太大或反相电阻太小，表明二极管的检波与整流效率不高如图8 所示，若正向电阻无穷大（表针不动），说明二极管内部断路；若反相电阻接近零，表明二极管已击穿内部断开或击穿的二极管均不能使用2）． 如没有万用表，也可用电池、喇叭（或耳机）与被测二极管串接当二极管负端接电池正极，正端串接喇叭再接电池负极（反向连接），断续接通时，若喇叭发出教大的“咯咯”声，表明二极管已击传（如图9a 所示）；反过来，如果将二极管正向连续接通时（如图9b所示），喇叭无一点响声，表明二极管内部断路注意发光二极管是一种电流型器件，虽然在它的两端直接接上3V 的电压后能够发光，但容易损坏，在实际使用中一定要串接限流电阻，工作电流根据型号不同一般为1mA 到3OmA另外，由于发光二极管的导通电压一般为1．7V 以上，所以一节1．5V 的电池不能点亮发光二极管同样，一般万用表的R×1 档到R×1K 档均不能测试发光二极管，而R×10K 档由于使用15V 的电池，能把有的发光管点亮用眼睛来观察发光二极管，可以发现内部的两个电极一大一小一般来说，电极较小、个头较矮的一个是发光二极管的正极，电极较大的一个是它的负极。
若是新买来的发光管，管脚较长的一个是正极4、二极管检测方法1.普通二极管的检测- 8 -二极管的极性通常在管壳上注有标记，如无标记，可用万用表电阻档测量其正反向电阻来判断（一般用R×100 或×1K 档）具体方法如表三级管：半导体三极管也称为晶体三极管，可以说它是电子电路中最重要的器件它最主要的功能是电流放大和开关作用三极管顾名思义具有三个电极二极管是由一个PN 结构成的，而三极管由两个PN 结构成，共用的一个电极成为三极管的基极（用字母b 表示）其他的两个电极成为集电极（用字母c 表示）和发射极（用字母e 表示）由于不同的组合方式，形成了一种是NPN 型的三极管，另一种是PNP 型的三极管三极管的种类很多，并且不同型号各有不同的用途三极管大都是塑料封装或金属封装，常见三极管的外观如图，大的很大，小的很小三极管的电路符号有两种：有一个箭头的电极是发射极，箭头朝外的是NPN 型三极管，而箭头朝内的是PNP 型实际上箭头所指的方向是电流的方向三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量罢了三极管有一个重要项目正向电阻反向电阻测试方法测试情况硅管：表针指示位置在中间或中间偏右一点；锗管：表针指示在右端靠近满刻度的地方（如图所示）表明管子正向特性是好的。
如果表针在左端不动，则管子内部已经断路硅管：表针在左端基本不动，极靠近OO位置，锗管：表针从左端起动一点，但不应超过满刻度的1/4（如上图所示），则表明反向特性是好的，如果表针指在0 位，则管子内部已短路三极管光敏三极管三极管三极管三极管三极管三极管三极管- 9 -参数就是电流放大系数β当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用三极管还可以作电子开关，配合其它元件还可以构成振荡器1、晶体管的命名方法晶体管：最常用的有三极管和二极管两种三极管以符号BG（旧）或（T）表示，二极管以D 表示按制作材料分，晶体管可分为锗管和硅管两种按极性分，三极管有PNP 和NPN 两种，而二极管有P 型和N 型之分多数国产管用xxx表示，其中每一位都有特定含义：如3 A X 31，第一位3 代表三极管，2 代表二极管第二位代表材料和极性A 代表PNP 型锗材料；B 代表NPN 型锗材料；C 为PNP 型硅材料；D 为NPN 型硅材料第三位表示用途，其中X 代表低频小功率管；D 代表低频大功率管；G 代表高频小功率管；A 代表高频大功率管。
最后面的数字是产品的序号，序号不同，各种指标略有差异注意，二极管同三极管第二位意义基本相同，而第三位则含义不同对于二极管来说，第三位的P 代表检波管；W 代表稳压管；Z 代表整流管上面举的例子，具体来说就是PNP型锗材料低频小功率管对于进口的三极管来说，就各有不同，要在实际使用过程中注意积累资料常用的进口管有韩国的90xx、80xx 系列，欧洲的2Sx 系列，在该系列中，第三位含义同国产管的第三位基本相同2、常用中小功率三极管参数表3、用万用表测试三极管（1） 判别基极和管子的类型选用欧姆档的R*100（或R*1K）档，先用红表笔接一个管脚，黑表笔接另一个管脚，可测出两个电阻值，然后再用红表笔接另一个管脚，重复上述步骤，又测得一组电阻值，这样测3 次，其中有一组两个阻值都很小的，对应测得这组值的红表笔接的为基极，且管子是PNP 型的；反之，若用黑表笔接一个管脚，重复上述做法，若测得两个阻值都小，对应黑表笔型号材料与极性Pcm(W) Icm(mA) BVcbo(V) ft(MHz)3DG6C SI-NPN 0.1 20 45 >1003DG7C SI-NPN 0.5 100 >60 >1003DG12C SI-NPN 0.7 300 40 >3003DG111 SI-NPN 0.4 100 >20 >1003DG112 SI-NPN 0.4 100 60 >1003DG130C SI-NPN 0.8 300 60 1503DG201C SI-NPN 0.15 25 45 150C9011 SI-NPN 0.4 30 50 150C9012 SI-PNP 0.625 -500 -40C9013 SI-NPN 0.625 500 40C9014 SI-NPN 0.45 100 50 150C9015 SI-PNP 0.45 -100 -50 100C9016 SI-NPN 0.4 25 30 620C9018 SI-NPN 0.4 50 30 1.1GC8050 SI-NPN 1 1.5A 40 190C8550 SI-PNP 1 -1.5A -40 2002N5551 SI-NPN 0.625 600 1802N5401 SI-PNP 0.625 -600 160 1002N4124 SI-NPN 0.625 200 30 300- 10 -为基极，且管子是NPN 型的。
2）判别集电极因为三极管发射极和集电极正确连接时β大（表针摆动幅度大），反接时β就小得多因此，先假设一个集电极，用欧姆档连接，（对NPN 型管，发射极接黑表笔，集电极接红表笔）测量时，用手捏住基极和假设的集电极，两极不能接触，若指针摆动幅度大，而把两极对调后指针摆动小，则说明假设是正确的，从而确定集电极和发射极3） 电流放大系数β的估算选用欧姆档的R*100（或R*1K）档，对NPN 型管，红表笔接发射极，黑表笔接集电极，测量时，只要比较用手捏住基极和集电极（两极不能接触），和把手放开两种情况小指针摆动的大小，摆动越大，β值越高其他常用器件：继电器：电磁式继电器它主要由铁芯、线圈、动静接点、衔铁、返回弹簧（或簧片）等部分构成其工作原理也很简单：只要在它的线圈①、②两端加上一定的电压，线圈中就会流过一定的电流由于电流的磁效应，铁芯被磁化而具有磁性动铁芯（即衔铁）就会在电磁力吸引的作用下克服返回弹簧的拉力吸向静铁芯，从而带动在衔铁上的动接点③与静接点④闭合线圈断电后，电磁吸力消失，衔铁就会在返回弹簧的作用下返回原来的位置，使动接点③与静接点⑤闭合上述衔铁吸合，叫继电器“动作”或“吸合”相反，衔铁复位，叫继电器“释放”或“复位”。
LED数码管：共阳极的LED 数码管，共阳就是7 段的显示字码共用一个电源的正从上图可以看出，要是数码管显示数字，有两个条件：1、是要在VT端加正电源；2、要使（a,b,c,d,e,f,g,dp) 端接低电平或“0”电平这样才能显示的 11 -基础单元电路555 电路：集成定时器的产品主要有双极型和COMS 型两类，按集成电路内部定时器的个数又可分为单定时器和双定时器；双极型单定时器电路的型号为555，双定时器电路的型号为556，其电源电压的范围为5—18V；COMS 单定时器电路的型号为7555，双定时器电路的型号为7556，其电源电压的范围为2—18V；COMS 型定时器的最大负载电流要比双极型的小，它们的功能和外引脚排列相同如下图所示：图5-1 555和556的管脚图1 2 3 4ABCD1 2 3 4TitleSize Number RevisionA4Da te: 13-Jul-2004 Sheet ofFile: D:\ \DZJA01.SCH Drawn By:1Ucc 2D 2TH1TH 1CO 1R2 32CO1D414 13 12 11 10 9 85 6 72R 2OUT 2TR1OUT 1TR GND5561Ucc D THTR OUT R2 3COGND48 7 6 5555555 和556 的管脚图GND——接地端； Ucc——电源端； T/R——抵触发输入端； TH——高触发输入端OUT——输出端； RD——强复位端； CO——电压控制端； DIS——放电端表5—1 555 的逻辑功能表TH TR RD OUT DIS× × 0 0 导通> VCC > VCC 1 0 导通< VCC > VCC 1 保持保持× < VCC 1 1 截止表5-1 555的逻辑功能表图5-1 555 等效功能电路图- 12 -为进一步理解其电路功能，并灵活应用555 集成块，下面简要说明其作用机理。
从图可见，三个5K 电阻组成分压器，使内部的两个比较器构成一个电平触发器，上触发电平为2/3VDD，下触发电平为1/3VDD在5 脚控制端外接一个参考电源VC，可以改变上、下触发电平值比较器A1 的输出同或非门1 的输入端相接，比较器A2 的输出端接到或非门2的输入端由于由两个或非门组成的RS 触发器必须用负极性信号触发，因此，加到比较器A1同相端的触发信号，只有当电位低于A2 同相端的电位1/3VDD 时，RS 触发器才翻转R、S 的输入不一定是逻辑电平，可以是模拟电平，因此，该集成电路兼有模拟和数字电路的特色表1-1 555 引出端真值表1、多谐振荡器1、多谐振荡器2 3 4ABCD2 3 4TitleSize Number RevisionA4Date: 17-Aug-2004 Sheet ofFile: D:\ \DZJA04.SCH Drawn By:7621CO 5384R UccOD UTTHTRGNDIC1NE555R1R2VCCC1 C2uotw1 tw2UOHUOL（a） 电路组成( b) 工作波形图图5-2用555定时器构成的多谐振荡器- 13 -• 根据电容的过渡过程可得到振荡周期的估算公式：• T=tw1+ tw2• tw1 与电容充电过程有关， 充电时间常数为（R1+R2）C；tw2与电容放电过程有关，放电时间常数为R2C。
• 其中：tw1=（R1+R2）Cln ≈0.7R1+R2）C• tw2=R2Cln ≈0.7R2C• 所以：T≈0.7（R1+2R2）C振荡频率：f≈• 改变R1、R2、C的值可改变振荡频率• 脉冲的占空比• q ==• 上式说明占空比q总是大于50%的0.7(- 14 -趣味电路制作239013Q19013Q29012Q3100uF/25VC1DS11KR11KR22.2MR3100KR451KR5300R61MR7+6VM- 15 -2349013Q19013Q2100uF/25VC1100uF/25VC21 2DS11 2DS2470R1470R45.1KR25.1KR3+3V触摸延时开关闪闪灯1CO1μR24.7kC210μVDR12202 3C10.01μ+VO－+VI－ LM317输出电压可调的电路UoC21μC10.1μR41kR3120Ω3 2 3R1120UiR2360kC31μADJ1LM317ADJ1LM317 2高质量的电源电路R3300R151kR420kB1AV2B2VD2 VD1KRP470kER2100C0. 022V1VD3 VD460WHS 220V~220V调光台灯电路- 16 -三灯循环电路345TitleSize Number BDate: 2005-8-26 File: C:\Documents 14 CLK13 ENA15 RSTQ0 3Q1 2Q2 4Q3 7Q4 10Q5 1Q6 5Q7 6Q8 9Q9 11CO 12CD4017U22 TRIG4 R Q 35 CVolt THR 6DIS 78 VCC GND 1555U110KR110KR20.1uFC2 10uFC1+5VDS0 DS9470R3DS1050KRp1470R4循环彩灯监听电路- 17 -1245 3TDA2030U1IN4007D1IN4007D22200UFC722UFC350KRP14.7KR4 150KR51R60.1uFC6100KR3100KR1100KR222UFC122UFC2100UFC40.1uFC5Y10KR850KRP250KRP3333C8333C91.5KR91KR11222C10333C111KR74.7KR10+6v~+18vTDA2030 单电源接法（OTL）- 18 -附件名词解释1、容抗：交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以Cx 表示，Cx=1/12πfc。
2、脉动电流：大小随时间变化而方向不变的电流，叫做脉动电流3、击穿：绝缘物质在电场的作用下发生剧烈放电或导电的现象叫击穿4、整流：把交流电压转换成直流电压5、滤波：滤除干扰信号、杂波等6、耦合：将两个或两个以上的电路连接起来并使之相互影响的方法7、退耦：指消除或减轻两个以上电路间在某方面相互影响的方法8、旁路：与某元器件或某电路相并联，其中某一端接地9、谐振：指于电感并联或串联后，其振荡频率与输入频率相同时产生的现象例如：调谐选择电台频率）[1] 实验电子技术》石油出版社郭少勇编[2]《新编电工使用电路500 例》河南科学技术出版社王兰君编[3]《使用电路基础》机械工业出版社王源编[4]《电子线路实战》科学出版社钟谊编[5]《电子设计应用》杂志社[6] 电子电路图站[7] 电子之城[8] 电子爱好者[9] http://218.68.217.190:8080/jysh/xuekejx/ldjs1/wykj/dzjsjc.ppt元器件查找网站:2341245 3TDA2030U1IN4007D1IN4007D22200UFC722UFC350KRP1680R4 22kR51R60.1uFC622UFC1100UFC40.1uFC5Y10KR850KRP250KRP3333C8333C91.5KR91KR11222C10333C111KR74.7KR10680R1100UFC40.1uFC5-vccVCCTDA2030 双电源接法（OCL）- 19 -WWW.21IC.COM__。
