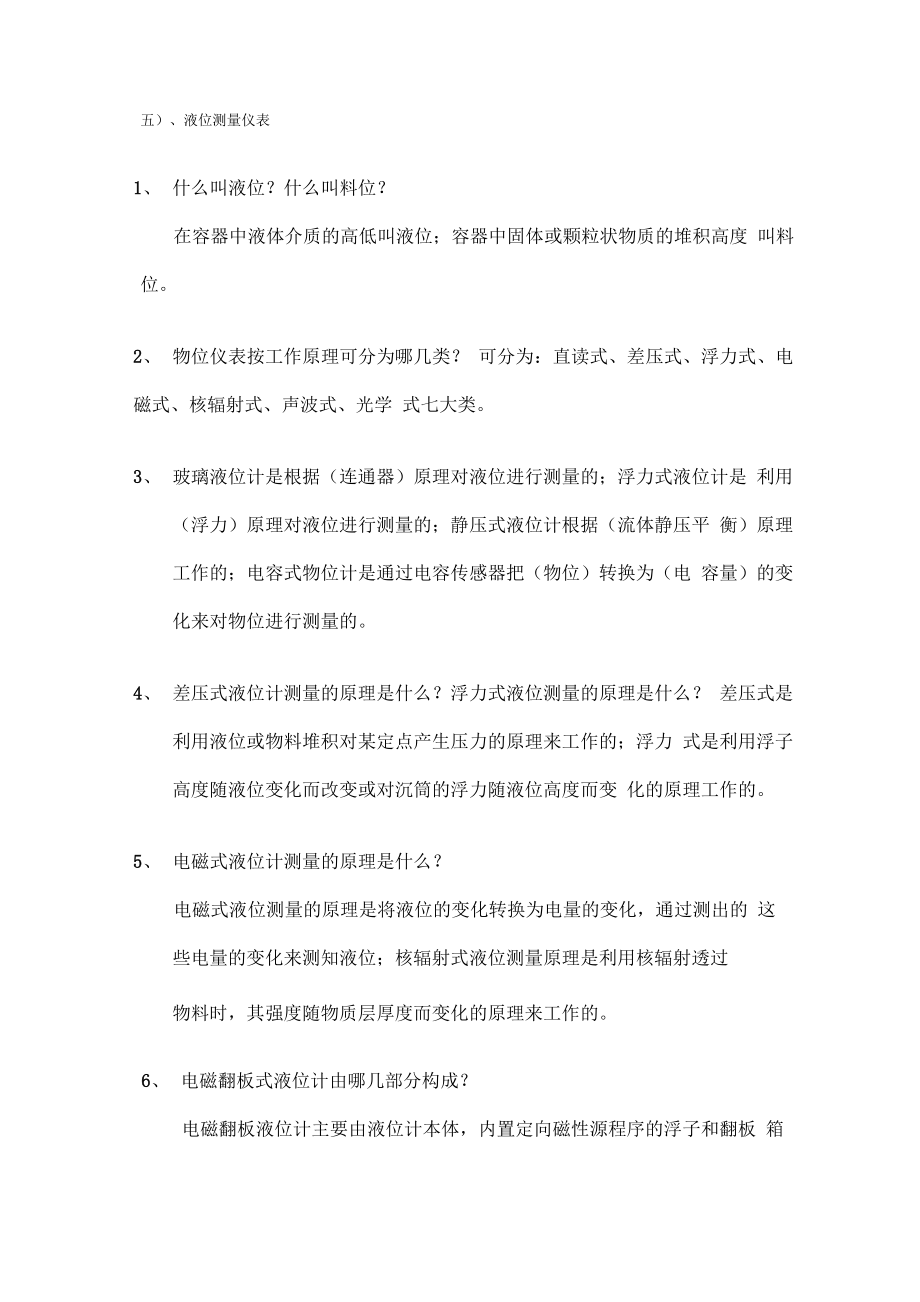

五）、液位测量仪表1、 什么叫液位？什么叫料位？在容器中液体介质的高低叫液位；容器中固体或颗粒状物质的堆积高度 叫料位2、 物位仪表按工作原理可分为哪几类？ 可分为：直读式、差压式、浮力式、电磁式、核辐射式、声波式、光学 式七大类3、 玻璃液位计是根据（连通器）原理对液位进行测量的；浮力式液位计是 利用（浮力）原理对液位进行测量的；静压式液位计根据（流体静压平 衡）原理工作的；电容式物位计是通过电容传感器把（物位）转换为（电 容量）的变化来对物位进行测量的4、 差压式液位计测量的原理是什么？浮力式液位测量的原理是什么？ 差压式是利用液位或物料堆积对某定点产生压力的原理来工作的；浮力 式是利用浮子高度随液位变化而改变或对沉筒的浮力随液位高度而变 化的原理工作的5、 电磁式液位计测量的原理是什么？电磁式液位测量的原理是将液位的变化转换为电量的变化，通过测出的 这些电量的变化来测知液位；核辐射式液位测量原理是利用核辐射透过物料时，其强度随物质层厚度而变化的原理来工作的6、 电磁翻板式液位计由哪几部分构成？电磁翻板液位计主要由液位计本体，内置定向磁性源程序的浮子和翻板 箱等部件组成7、 电磁翻板液位计的工作原理是什么？其原理是：液位计内的浮子，浮于介质的液面上，当液位计的本体内的 液位随容器液位同步变化时，浮于其上的浮子也相应发生变化，在定向 磁性源磁能作用下，翻板箱上的翻板转向，翻板颜色显示不同的颜色。
翻板颜色界面的变化仅取决于浮子的位置，而不受介质压力的影响，适 用于现场液位的测量8、常用的液位开关有外浮筒式、浮球式、电容式、电阻式、核辐射式、超 声波式等一般液体可采用外浮筒式、浮球式、电容式、电阻式外浮筒式液位开 关的设定值在1—300mm内连续可调，有高温型、高压型、耐腐蚀型等， 在石化、化肥装置中使用较多液/液界面使用电容式较好泡沫液体可采 用电容式或电阻式浆状液体和腐蚀性液体可采用电容式核辐射式、超声 波式六）、自动调节仪表及阀门1、什么叫自动调节系统？其组成是什么?对生产中某些关键性参数进行自动调节，使它们在受到外界干扰而偏离正常状态时，能自动地调回到规定的数值范围内，为此目的而设置的系统称为自动调节系统其组成为：调节对象、测量元件、变送器、自动调节器、 执行器2、什么是调节对象？给定值和偏差？自动调节系统中需调节其工艺参数的生产设备叫做调节对象，生产中要求 保持的工艺指标称为给定值，在自动调节系统中，习惯上采用给定值减去 测量值作为偏差，给定值大于测量值时为正偏差，而给定值小于测量值时 称为负偏差3、什么叫控制回路？ 由测量过程的测量元件，控制器，执行机构组成的电路称为一个控制回路。
4、简单控制回路是怎么样构成的？一般由一个检测变送器、一个调节对象、一个调节器、一个执行器构成5、串级控制回路有何特点？串级控制系统属于定值控制系统，主调节器的输出值做为副调节器的设 定值，副调节器的输出值送往调节阀主调节器起定值控制作用，副调 节器起随动控制作用，和单回路控制系统相比，串级控制回路有以下几 个特点：⑴ 对进入副回路的扰动具有较迅速、较强的克服能力，由于副回路的 引入，大大提高了控制质量⑵ 可以改善对象特征⑶ 可以消除调节阀为非线性特性的影响⑷ 可以兼顾主、副二个变量6、什么叫自动控制？ 指在没有人工干涉的情况下，完成生产工艺过程控制，现场测量仪表（例 如温度仪表、KTD/TC、变送器等）测量过程变量（压力、温度、流量等）， 经转换后变成标准信号，作用于执行机构，控制过程变量向设定值变化， 直至消除偏差，这一过程称为自动控制7、自动控制系统中常用的几个术语？ 被控对象：需要实现控制的设备，机器或生产过程，称为被控对象 被控变量：被控对象内要求保持设定数值（接近横定值或预定规律变化） 的物理量称为被控变量操作变量：传到控制装置操纵用以使被控变量保持设定值的物理量或能 量8、自动控制系统类型有哪两类？ 有开环控制系统、闭环控制系统两类。
9、闭环控制回路是由哪几部分组成？ 由检测、变送、调节、执行几个部分组成10、闭环控制系统的类型有哪些？⑴ 定值控制系统；⑵ 随动控制系统；⑶ 程序（顺序）控制系统11、主要控制系统的类型有哪些？主要有串级控制系统、均匀控制系统、比值控制系统和分程控制系统12、什么是串级调节？在调节系统中，有两个调节器分别接受来自对象不同部位的测量信号其中一个调节器的输出作为另一个调节阀的给定值（副调节），而后者的输出去控制调节阀（主调节）以改变调节参数，从系统得结构来看，这两个 调节器是串接工作的，因此，这样的系统称为串级调节系统13、 什么是分程调节？分程调节是一个调节器的输出信号控制两只或多只调节阀，每只调节阀在 调节器输出信号的某段范围内工作14、什么叫反馈？把输出信号经过一些环节后引回到输入端的过程称为反馈15、变送器的作用时什么？其作用是将测量元件得到的信号转换为标准信号，送往显示仪表或调节 仪表进行显示、记录或者调解16、什么叫做 PLC？PLC 是可编程逻辑控制器的英文缩写，是一种以微处理器为核心的顺序控制设备，由硬件和软件组成17、PLC 的特点是什么？PLC 运行需要人工干预，根据各种输入信号，经过逻辑运算和判断完成逻辑控制，输出作用于一执行单元。
PLC通过预先编制的控制程序实施顺序控制，具有灵活、高速、高可靠性的特点18、 什么叫SP值？SP 即设定值，被控变量的预定值19、 什么叫OP值？OP 即输出值，控制器作用于执行机构的信号20、 什么叫 PV 值？PV 即测量值，由测量元件测得的过程变量的数值21、 如何正确投用串级调节系统？先手动遥控使主参数接近或等于给定值而副参数也比较平稳时，将副调 节器由手动切为自动，当副环切入自动后，调节主调节手操器，使主参 数接近或等于给定值，而副环调节趋于稳定后，可将主调节器也切入自 动，在投运过程中应采用先投副环，后投主环的投运方式并且保证无扰 动切换22、 如何规范操作手动—自动切换？在切换过程中应做到无扰动切换，在切换到自动控制之前必须先进行手 动遥控，使被控变量稳定在设定值上，待工况稳定一段时间后，才切入 自动操作，切换过程中，要求手动薄膜上压力不变，即开度不变，否则将会带来人为扰动23、按照仪表所用能源，调节仪表可分为哪两大类？可分为：⑴直接作用调节器(自力式调节器)；(2)间接作用调节器， 按照外加能源的不同，分为电动调节器、气动调节器及液位调节器24、气动薄膜调节阀由哪两部分组成？ 气动薄膜调节阀由执行机构(膜头)和调节机构(阀体)两部分组成， 执行机构用来产生动力，调节机构用来控制介质流量。
25、 什么是气动薄膜调节阀的正作用和反作用？根据什么原则选择气开式或 气关式的调节阀？正作用和反作用，是调节阀的作用形式，实际上是针对执行机构而言 气压信号从调节阀的膜片上部进入，阀杆下移叫正作用气压信号从膜 片下进入，使阀杆上移，叫反作用选择原则：实际使用中是从安全角度来选用气开或气关的26、 阀门定位器的作用有哪些?(1) 改变调节阀的静态特性，提高阀门位置的线性度；(2) 改善调节阀的动态特性，减少调节信号的传递滞后；(3) 改变调节阀的流量特性；(4) 改变调节阀对信号压力的响应范围，实现分程控制；(5) 使阀门动作反向；27、气动薄膜调节阀主要有哪些类型？ 主要有：直通单座阀、直通双座阀以及角形阀、隔膜阀、三通阀、蝶阀、 偏心旋转阀等类型28、气动活塞执行机构（气缸式）有何特点？有哪两种形式？该执行机构气源压力可达500 kpa，而且弹簧抵消推动，输出力大，运用于大口径，高静压、高压差阀和蝶阀，气动活塞执行机构分为比例式 和两位式两种29、直通单座阀有何特点？直通单座阀阀体内只有一个阀芯和阀座，主要特点有：泄漏量小，许用 压差小，流通能力小这种阀适用于要求泄漏量小和压差较小的场合（当 压差大时，必须选用推动力大的执行机构或配用阀门定位器）。
30、 角行调节阀有何特点？角行调节阀阀体呈直角，流路简单，阻力小，不易堵塞，适用于高压差、 高粘度，含有悬浮物和颗粒物质的流体的调节31、 蝶阀有何特点？适用于什么场合？蝶阀又叫翻板阀，其流通能力大，价格便宜，阻力损失小，沉积物不易积存，结构紧凑，安装空间很小，但操作力矩大，泄漏量小调节型蝶 阀可谓范围小，蝶阀特别适用于低压差、大口径、大流量的气体和浆状 的液体32、O 型阀有何特点？O 型阀可起调节和切断的作用，常用两位式控制，称为开关球阀，阀芯为球形，开有圆柱形通孔，其最大的特点是：流路简单，全开时完全形成直管通道，压力损失最小特别适用于高粘度、悬浮液、纸浆等流体 场合，密封可靠，泄漏量小33、自力式调节阀有何特点？自力式调节阀又称直接作用调节阀，它是一种不需要任何外加能源，并 且把测量、调节、执行三种功能统一为一体，利用被调对象本身的能量 带动其动作的调节阀，适用于流量变化小、调节精度要求不高或仪表气 源供应困难的场合34、自力式调节阀按其用途可分为哪几种？按其作用可分为：压力调节阀，差压调节阀，液位调节阀，温度调节阀 和流量调节阀35、调节阀的填料起什么作用？调节阀的填料装于阀盖填料室内，其作用是防止介质因阀杆移动而向外 泄漏，常用填料有“V”型聚四氯乙烯填料和“0”型石墨填料两种。
36、调节阀的理想流量特性有哪几种？理想流量特性有：线性、等百分比、快开、抛物线特性四种37、什么是调节阀的流量特性？被调介质流过阀门的相对流量（Q/Qmax ）与阀门相对行程（1/L）之间的关系称为调节阀的流量特性38、 阀门的流开、流闭型式是什么？流开、流闭是对介质的流动方向而言，其定义为：在节流口，介质的流 动方向向着阀打开的方向流动（即与阀打开方向相同）时，称为流开， 向着关闭的方向流动（即与阀关方向相同）时，称为流闭39、 如何选择阀门的流开、流闭型式？流开、流闭各有利弊，一般来说，流开型的阀门工作比较稳定，但“自 洁”性能和密封性能较差，寿命较短；流闭型的阀门寿命较长，“自洁” 性能和密封性能良好，但稳定性能差，具体选择时应根据工作条件和主 要矛盾来决定40、什么叫气开、气闭？有信号压力时调节阀关，无信号压力时调节阀开的作用方式称为气闭式，反之为气开式气开、气闭是由执行机构的正反作用和阀体部件的正反装决定41、气闭型式的选择依据是什么？主要从生产的安全角度考虑，在气源信号出现故障，无气源压力时，阀门处于什么位置安全42、气动阀的辅助装置有哪些？有阀门定位器、气动保位阀、三通、四通电磁阀、手轮机构、气动继电 器、空气过滤减压器、贮气罐等。
43、调节阀组由哪些阀组成？它们各起什么作用？调节阀组一般由前阀、后阀、旁路阀、导淋阀组成，前后阀起切断作用，一般选用闸阀；旁路阀起手操作用，一般选用球阀，导淋用于维修调节阀或停车时排出管道及阀内流体，还用于外接流体冲洗阀门内部和管道七）、集散控制系统（DCS ）1、什么叫做 DCS？DCS 是集中管理、分散控制系统的英文缩写2、 集散控制系统概念是什么？集散控制系统是一个以微处理机为核心的数据通讯系统，CRT显示装置，以及过程输入/输出接口相结合的新型系统，它把整个连续的生产过程分 散的采用微处理机及微型计算机进行控制，而将全部信息通过一根同轴电 缆的数据通讯总线，由一个上位计算机监控实现最佳化，只需在监控操作 站，通过图像显示和键盘集中管理3、 DCS 的特点？系统控制功能分散，监视操作集中，控制逻辑可执行，人机联系完善，安装布线简单，运行安全简单4、集散控制系统优越性体现在哪几个方面？⑴系统操作方便，人机联系好；⑵系统扩展灵活；⑶可靠性高；（4）节 省电缆，降低材料和施工费用；⑸ 兼容性好5、 系统中的冗余是指什么？所谓冗余指多重元件的组态，当一个或几个元件不能正确起作用时，这些 多重元件能够产生正确的输出，以保证系统安全。
6、 什么是系统组态？从工业生产对控制的要求出发将分布式系统所具有的功能连接起来，配置 成为一个可供执行的应用软件的过程，称为系统组态八）、 信号报警系统与联锁系统1、 信号报警系统主要起自动监视作用当工艺参数偏离规定值或运行状态出 现异常情况时发出声光信号，提醒操作人员采取一些措施，以便正常进行 信号报警系统按其作用原理分为（一般闪光报警系统）、（能区别瞬时故 障的报警系统）、（能区别第一故障的报警系统）等2、 信号报警系统的一般功能：（1） 闪光信号一般报警系统的功能：当过程变量超限时，使故障检出元件发出信号，信号报警系统动作，发出音响并灯闪光操作者确知信号内容后，按动确认（消声）按钮，灯就转为平光，音响停止直至采取正确操作措施后，过程变量恢复正常，信号报警系统自动回复，就 可以再次接受故障检测元件送来的超限信号2） 不闪光信号一般报警系统与闪光信号一般报警系统相仿，只是在不正常时，灯光只是平光而不是闪光按动确认（消声）按钮后灯光仍亮而音响消除按试验按钮，灯亮且声响3、为何设计能区别第一原因的信号报警系统？有的工艺过程和设备上有几个不同过程变量的信号报警点，为此要区别原发性故障——第一原因事故，以便于事故原因的分析处理。
因此就设计了能鉴别第一原因事故的信号报警系统4、可燃气体检测器与可燃气体报警器配套，组成可燃气体报警器，用以检测环境空气中一般可燃性气体或液体蒸汽爆炸下限以内的含量检测器安装于现场，可将可燃性气体浓度转化为电信号送入报警器，由后者显示浓度值当环境空气中燃性气体浓度达到或超过预置的高限报警值时，报警器 会立即发出闪光和声响报警信号5、联锁保护系统是一种能够按照规定的条件或程序来控制有关设备的操作系 统6、联锁保护的目的大致分为两类：由于工艺参数越限而引起的联锁保护动作 和设备本身正常运转或者设备之间正常联络所必需的联锁前者包括整个 机组的停车（全部停车），部分装置的停车联锁（局部停车）以及改变机 组运行方式的联锁保护；后者包括机组之间的相互联锁、程序联锁、开、停车联锁等7、联锁保护系统的基本功能和动作：保证正常运转；如压缩机开车时，开车条件和变量值达到指标，才允许开车，一项达不到，联锁保护系统就不允许压缩机启动而在运转中，只要有的条件超过指标，联锁保护系统就使 压缩机自动联锁停车事故时联锁：当工艺出现异常危险情况时，联锁保护不仅仅是停车了事它可以按照工艺过程的要求和操作的可能，启用紧急操作系统，自动投入备用的机泵和系统，应付出现的异常情况。
8、联锁线路通常由哪几部分组成?输入部分、逻辑部分和输出部分输入部分是由现场开关、控制盘开关、按钮、选择开关等组成逻辑部分是建立输入输出关系的继电器触点电路和可编程序控制器的程序输出部分包括驱动装置、电磁阀、电动机启动 器、指示灯等9、为什么气化炉联锁系统要设置联锁自解除电路？当气化炉已具备投料条件但在投料前，各联锁必须复位，但实际各参数都 处于异常状态，为了解决这一问题，故必须设置联锁自解除电路10、什么叫保护接地？在用仪表、电气设备的金属部分，由于绝缘损坏等意外事故可能带危险电压的情况下，为了防止这种电压危机人身安全而设置的接地，称为保护接地11、过程分析仪器（分析器）是指用在工业过程中对物质的成分及性质完全 自动分析与测量的仪器仪表。
