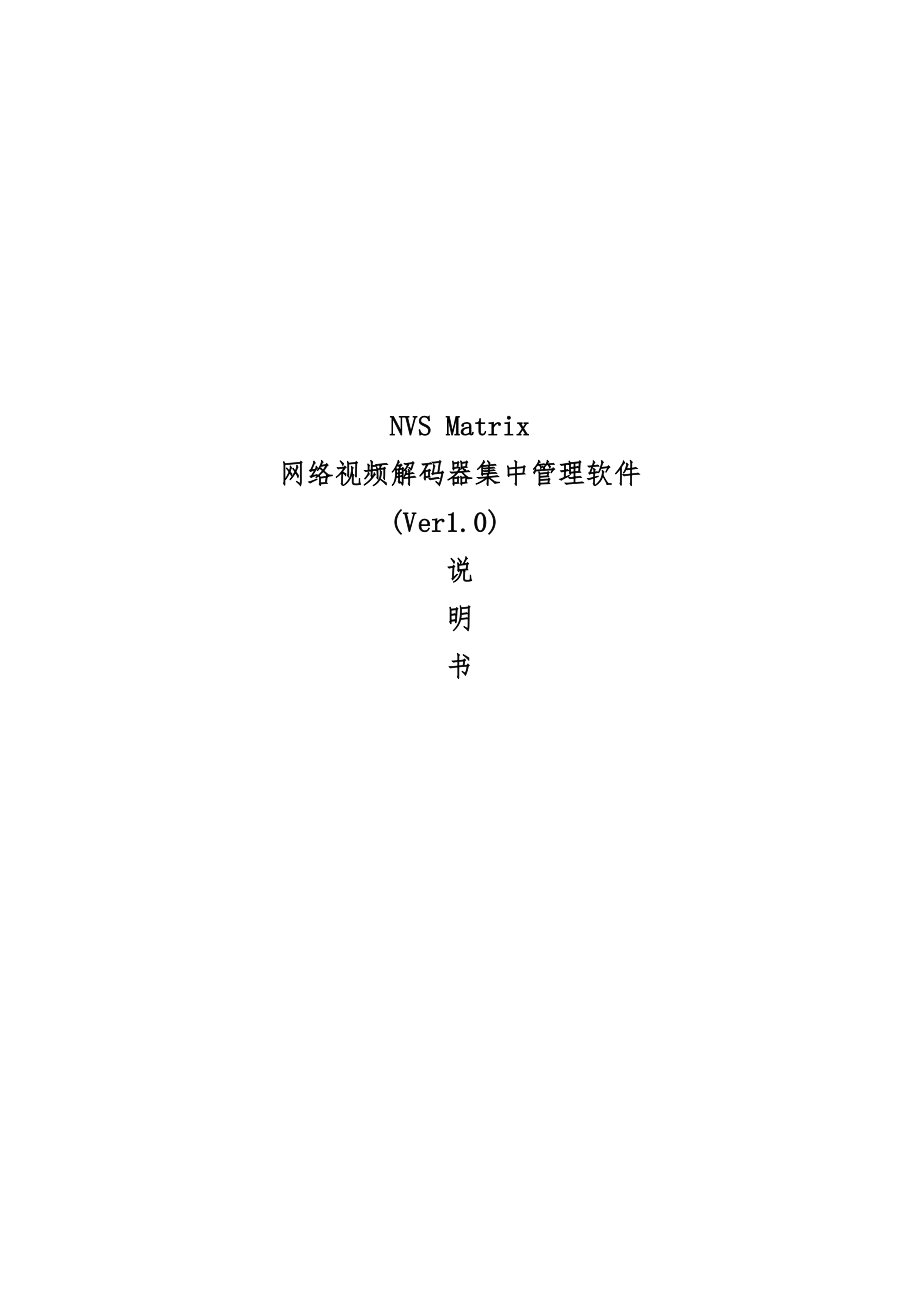

NVS Matrix网络视频解码器集中管理软件 (Ver1.0)说明书本手册可能包含技术上不准确的地方或印刷错误本手册的容将做不定期的更新，恕不另行通知；更新的容将会在本手册新版本中加入我们随时会改进或更新本手册中描述的产品或程序您可以向市亿维锐创科技咨询有关该产品的技术信息，或访问市亿维锐创科技的：目录简介3参数：3外观4操作7NVS Matrix解码器控制软件简介7安装NVS Matrix8启动NVS Matrix9顶部菜单栏10文件选项10操作选项11解码器选项11工具选项12帮助选项12分配摄像头12解码器参数设置15报警参数设置16虚拟键盘18透明串口18搜索解码器18NVS Matrix主界面操作说明20YW8000系列嵌入式解码器软件升级23问题解答24简介非常感您购买我公司的产品我们将向您提供最好的服务！随着计算机技术和信息网络技术的发展，安防监控技术也正在向数字化、网络化的方向发展数字化、网络化的监控系统已经步入了全数字时代，彻底打破"闭路电视监控系统"模拟方式的结构，从根本上改变了视频监控系统从信息采集、传输处理、系统控制的方式和结构形式。
由公司自主开发的的YW8000E系列嵌入式解码器是亿维锐创数字网络产品中的一个系列其主要功能是将经过网络传输的YW9000系列和YW8000E系列视频服务器的音视频编码数据还原成模拟的AV信号，显示在监视器上适用于大中型监视系统的控制中心产品功能：² 采用嵌入式设计，产品体积小，集成度高，便于组网² 可还原YW9000系列、YW8000E系列输出的音视频编码信号；² 具有两路独立的音视频输出通道，同时输出两路音视频信号，可应用于多种流行的矩阵主机中；² 具有一路音频输出接口，可实现与前段视频服务器对讲；² 每个视频通道可以显示4个不同的IP地址，实现在一个监视器上多画面显示；² 具有4路报警输出接口，响应前端视频服务器发回的报警信息；² 配套NVS Matrix控制软件，可实现系统设置和对前端摄像机的控制² 支持完全透明的RS232和RS485接口参数：视频制式支持NTSC或PAL格式音频压缩标准ISO-MPEGAudioLayer-3视频流占用带宽平均200 kbps(分辨率352×288，25帧)画面延迟小于200毫秒(局域网)支持的分辨率PAL： 704×576、704×288、352×288NTSC：704×480、704×240、352×240音频输入(可选择)BNC接口 麦克风输入或线性输入音频输出BNC接口 线性输出硬件CPU：高性能DSP处理器；操作系统：实时嵌入式Vxworks操作系统；视频输出方式模拟视频输出视频制式支持NTSC或PAL格式视频输出方式模拟视频输出视频解码尺寸支持D1: 704×576最优，兼容 Half D1: 704×288 CIF: 352×288音频双向语音对讲视频解码格式支持MPEG-4视频服务器编码数据嵌入式GUI操作直观、便捷输入法支持方便输入域名画面延迟小于200毫秒(局域网)多服务器轮询支持通道选择及可编程控制通道巡检网络接口10/100M工作温度5 ~ 60 ℃工作湿度20 ~ 80%输入电压DC12V /3A功率小于10 瓦PCB尺寸110mm(W) * 70mm(H)*2mm(D)(1/2路)整机尺寸205mm(W)*122mm(H)*48mm(D)外观1、 整机尺寸：262(W)mm*140(D)mm*43(H)mm解码器俯视图2. 前面板：解码器前面板Ø USB接口：该版本暂时不用；Ø TX/RX： 控制数据传输指示； Ø LNK： 网络连接工作状态指示；Ø PWR： 电源指示； Ø RST： 系统复位，恢复出场设置,非专业人员请不要按此按钮。
3. 后面板：解码器后面板Ø DC12V：电源插口，与配套DC12V电源相连；Ø LAN： 网络接口；Ø RS232接口：调试接口；Ø ALARM IN ：该版本不用；Ø RS485接口：该版本不用；Ø ALARMOUT：报警输出接口，4组控制继电器输出触点；Ø NORM/SYS转换开关：计算机通过RS232调试时，转换开关置于SYS，通常置于NORM；Ø LINE/MIC转换开关：对讲端口电平转换开关，置于LINE时对讲接口为线路输入，至于MIC时为麦克风输入；Ø VOT2：2通道视频输出接口；Ø AOUT2：2通道音频输出接口；Ø VOT1：1通道视频输出接口；Ø AOUT1：1通道音频输出接口；Ø AIN：对讲输入接口；4.连接示意图操作YW8000E系列解码器的控制和设置均在NVS Matrix解码器控制软件下实现NVS Matrix解码器控制软件简介NVS Matrix解码器控制软件是针对亿维锐创公司YW8000E系列网络视频解码器而研制的专用控制软件运用该控制软件，可以对YW8000ER系列解码器进行设置、定义和控制，是YW8000ER系列解码器的必备管理工具安装NVS Matrix★ 运行环境:操作系统： Windows2000server/professinal/XP网络协议： TCP/IP客户端PC：P4/128MRAM/40GHD/支持缩放的显卡，DirectX7.0以上支持★ 安装指南:打开管理软件的文件夹，运行（双击鼠标左键）NVS Matrix_V1.00.01.exe安装程序文件，出现下图所示的对话框。
接下来根据安装工具的提示进行安装，直至出现如下图所示步骤，选择[Finish]按钮,程序便成功安装.启动NVS Matrix运行鼠标左键单击NVS Matrix，出现如图所示的界面顶部菜单栏顶部菜单栏主要有以下功能可供选择：文件选项单击选项，打开如下子菜单：保存配置文件：可把当前的配置参数以文件的方式保存在本地计算机上装载配置文件：可把以前的配置参数装载到当前操作中退出：关闭NVS Matrix程序操作选项单击选项，打开如下子菜单：配置解码器：可对YW8000E系列解码器进行主/从输出模式配置及添减某指定的解码器解码器选项单击选项，打开如下子菜单：连接解码器：对指定的解码器进行连接操作断开解码器：对指定的解码器进行断开操作设置解码器：对指定的解码器进行参数设置如可设置IP地址，子网掩码，视频制式等报警参数设置：对指定的解码器进行报警参数设置，且有报警联动，视频移动，视频丢失功能可选虚拟键盘：实现在电脑上模拟真实键盘进行控制透明串口：实现报警控制或者联动时RS485输出相应的控制信号，根据协议来确定工具选项单击选项，打开如下子菜单：搜索解码器：可自动搜索当前可用的解码器并自动在列表显示帮助选项单击选项，打开如下子菜单：“帮助”菜单下显示的NVS Matrix 版本、信息。
分配摄像头在顶部菜单栏的“操作”中选择【配置解码器】按钮单击鼠标右键，在弹出的菜单中选择“添加工程”，输入名称后，再对新建的工程单击右键选择“添加组”，再对新建的组单击右键选择“添加解码器”在弹出的对话框中填上解码器的名称，地址，并输入用户名和密码，单击确定即可Ø 解码器名称：指所连接的解码器的名称此名称在同一域是唯一标识符，故在注册、连接的时候应避免重复Ø 解码器地址：可使用IP地址或者域名作为连接服务器地址也可直接单击选项，弹出以下对话框Ø 选择，则把自己手工配置的解码器信息删除，而列出当前可用的解码器信息并自动配置Ø 选择，则取消自动搜索配置，返回当前操作界面建议：非专业人士可选择选项，这样配置更方便快捷单击选项，则转向以下画面：左键单击新建的解码器，并在顶部菜单栏的“解码器”中选择“连接解码器”即可注意：如果没有选择“连接解码器”，则这几个功能都将不可用！解码器参数设置在顶部菜单栏的“解码器”中选择“设置解码器”，则弹出以下对话框u IP地址：输入解码器的IP地址u 子网掩码：输入解码器的子网掩码u 485波特率：目前可支持2400，4800，9600三种模式u 485地址：有效地址为0-255u 视频制式：供选择的有：PAL、NTSCu 重启使能：默认为开启状态，只有在开启状态下，重启间隔时间的设置 才有效u 重启间隔时间：这里可设置解码器下次重启的间隔时间，时间单位默认为“小时”注：修改了解码器参数后必须点击才能生效！报警参数设置在顶部菜单栏的“解码器”中选择“报警参数设置”，则弹出以下对话框这里可以设置在指定通道下是否启动“报警联动”，“视频移动”和“视频丢失”功能。
l 报警联动：整个报警设置的全局使能标志当此项启动时，下面的各项设置才能生效l 探头1：此项设置为当已经连接上的服务器上的1号探头报警时，对应解码器的输出通道的状态控制后面有8个选择框，可以选择多个当选择其中某一通道被选中时，1号探头报警时，对应的通道状态变为打开通过手动清除报警将通道状态变为关闭在选择框上单击一次时，选择框上出现一个“√”时，对应的通道状态打开对应的通道状态打开再单击一次时，选择框上没有出现一个“√”时，对应的通道状态关闭l 探头2：此项设置为当已经连接上的服务器上的2号探头报警时，对应解码器的输出通道的状态控制后面有8个选择框，可以选择多个当选择其中某一通道被选中时，2号探头报警时，对应的通道状态变为打开通过手动清除报警将通道状态变为关闭在选择框上单击一次时，选择框上出现一个“√”时，对应的通道状态打开对应的通道状态打开再单击一次时，选择框上没有出现一个“√”时，对应的通道状态关闭l 探头3：此项设置为当已经连接上的服务器上的3号探头报警时，对应解码器的输出通道的状态控制后面有8个选择框，可以选择多个当选择其中某一通道被选中时，3号探头报警时，对应的通道状态变为打开。
通过手动清除报警将通道状态变为关闭在选择框上单击一次时，选择框上出现一个“√”时，对应的通道状态打开对应的通道状态打开再单击一次时，选择框上没有出现一个“√”时，对应的通道状态关闭l 探头4：此项设置为当已经连接上的服务器上的4号探头报警时，对应解码器的输出通道的状态控制后面有8个选择框，可以选择多个当选择其中某一通道被选中时，4号探头报警时，对应的通道状态变为打开通过手动清除报警将通道状态变为关闭在选择框上单击一次时，选择框上出现一个“√”时，对应的通道状态打开对应的通道状态打开再单击一次时，选择框上没有出现一个“√”时，对应的通道状态关闭l 视频移动此项设置为当已经连接上的服务器上出现视频移动报警时，对应解码器的输出通道的状态控制在选择框上单击一次时，选择框上出现一个“√”时，对应的通道状态打开对应的通道状态打开再单击一次时，选择框上没有出现一个“√”时，对应的通道状态关闭l 视频丢失：此项设置为当已经连接上的服务器上出现视频丢失报警时，对应解码器的输出通道的状态控制在选择框上单击一次时，选择框上出现一个“√”时，对应的通道状态打开对应的通道状态打开再单击一次时，选择框上没有出现一个“√”时，对应的通道状态关闭。
虚拟键盘NVS Matrix软件提供虚拟键盘功能它可模拟真实键盘进行控制透明串口透明串口功能为实现报警控制或者联动时RS485输出相应的控制信号，根据协议来确定它可通过串口发送数据搜索解码器在顶部菜单栏的“工具”选项中选择“搜索解码器”在弹出的对话框里，点击可列出当前可用的解码器的有关信息双击该解码器即可对该解码器进行编辑修改其名称，IP地址及子网掩码等，如下图所示：NVS Matrix主界面操作说明² 输出模式：可以选择输出画面以何种方式显示，这里有两种模式可供选择：单画面，4画面² 当前通道：当选择此项时，当前输出模式默认转为以单画面显示指定的通道² 解码通道：这里可以控制当前解码通道的状态注：当需要新建立连接时，必须要先断开当前解码通道才能编辑创建新连接！² ：可在指定的解码通道里轮巡显示指定的摄像头拍摄的画面，这里可以增减修改轮巡显示的参数，如下图：其中“名称”为选填，“URL地址”为已连接的摄像头IP地址，“通道”为摄想头接入视频服务器的通道号，“停留时间”即为画面停留时间，默认单位为秒设置完毕后，单击即可开始轮巡单击即可结束轮巡可对指定的解码通道对云台进行操作控制FOCUS+：按下【+】键，控制服务器端云台焦距+，松开则停止。
FOCUS-：按下【-】键，控制服务器端云台焦距-，松开则停止IRIS+：按下【+】键，控制服务器端云台光圈+，松开则停止IRIS-：按下【-】键，控制服务器端云台光圈-，松开则停止ZOOM+：按下【+】键，控制服务器端云台变倍+，松开则停止ZOOM-：按下【-】键，控制服务器端云台变倍-，松开则停止预置：设置预置点，最多可设置10个调用：调用指定的预置点左：按下【←】键，控制服务器端云台左转，松开则停止右：按下【→】键，控制服务器端云台右转，松开则停止上：按下【↑】键，控制服务器端云台上转，松开则停止下：按下【↓】键，控制服务器端云台下转，松开则停止自动：按下【自动】键，控制服务器云台自动水平旋转，松开则停止返回： 按下【返回】键，返回主控制界面YW8000系列嵌入式解码器软件升级点击顶部菜单栏里“解码器”的“设置解码器”子菜单，可在弹出对话框底部对解码器软件进行升级操作软件升级菜单界面如图所示l 升级程序：l 升级LOGO：l 升级协议：问题解答u 无法连接服务器首先检查网线是否连接正确，检查输入的IP地址、端口号是否正确另外，检查“网络设置”里设置的本地IP地址，子网掩码，默认网关和DNS设置是否正确。
u 通过广域网无法连接服务器首先检查网线是否连接正确，检查输入的域名、端口号是否正确另外，检查“网络设置”里设置的默认网关和DNS是否正确u 球型摄像机键盘无法控制解码器检查RS485连接项是否连接正确，检查解码器的RS485地址、RS485协议、RS485波特率的设置是否与键盘相匹配u 无法控制服务器端的云台确认服务器端的云台是否连接正确，具体请参考服务器使用手册23 / 24。
