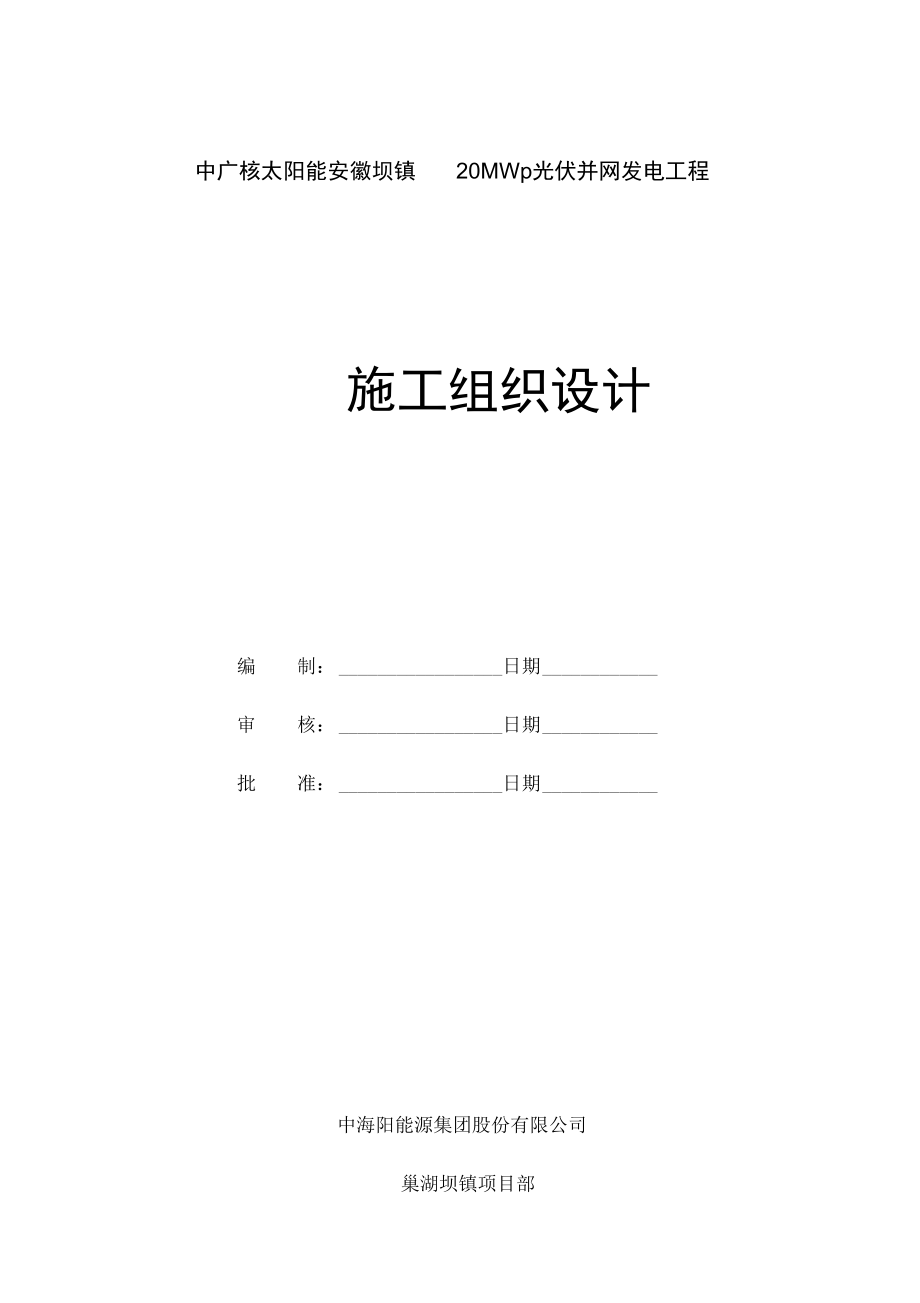

中广核太阳能安徽坝镇 20MWp光伏并网发电工程施工组织设计编 制： 日期 审 核： 日期 批 准： 日期 中海阳能源集团股份有限公司巢湖坝镇项目部目录第一章 工程概况 01．编制目的 02．编制依据 03．工程概况 1第二章 施工组织机构 11．项目组织机构设置 12．项目经理部主要成员职责 23．项目实施目标 6第三章 资源配备计划及保证措施 81．施工劳动力计划 82．劳动力保证措施 83．施工机械计划 94．施工机械保证措施 10第四章 主要工程施工方案 101．施工原则性方案 102．土建主要施工方案 103．安装主要施工方案 184．建筑、安装工程交叉施工作业安排 26第五章 工程进度计划的实施和控制 271．进度控制体系 272．进度控制程序 273．进度控制计划 284．施工进度计划的实施 285．进度保证措施 306．合同保证措施 30第六章 确保工程质量的技术组织措施 301．质量目标 302．质量保证体系 313．质量保证措施 324．主要项目的控制措施 355．质量检测设施配置 416．分项工程质量通病及防治措施 42第七章 确保安全生产的技术组织措施 461．安全管理目标 462．安全管理方针 463．安全管理体系 474．安全生产保证措施 47第八章 确保文明施工的技术组织措施 511．文明施工管理目标 512．文明施工管理体系 523．文明施工保证措施 52第九章 成品保护 531．成品保护组织机构 532．成品保护实施措施 54第十章 季节性施工措施 571．雨季施工措施 572．夏季施工措施 573．冬期施工措施 57第十一章 施工总平面布置 611．施工总平面布置 612．施工用水、用电计划 62第一章 工程概况1．编制目的本施工组织设计是对中广核巢湖坝镇并网光伏电站 20MWp 项目桩基施 工及支架 / 组件，电气等安装施工的总体构思和部署，各分部分项工程的具体 实施方案将依据公司技术管理程序，在图纸会审之后，按照本施工组织设计 确定的基本原则，进一步完善细化，用以具体指导施工，确保工程顺利完成。
2．编制依据GB50794-2012《光伏发电站施工规范》GB/T50796-2012《光伏发电工程验收规范》GB50300-2001《建筑工程施工质量验收统一标准》GB50202-2002《建筑地基基础工程施工质量验收规范》GB50303-2002《建筑电气安装工程质量验收规范》DL/T 5210.1-2005 《电力建设施工质量验收及评定规程第 1 部分：土建 工程》DL/T 5161.1〜17-2002《电气装置安装工程质量验收及评定规程》GB50149-2010《电气装置安装工程母线装置施工及验收规范》GB50150-2006《电气装置安装工程电气设备交接试验标准》GB50168-2006《电气装置安装工程电缆线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置施工及验收规范》 GB50171-1992《电气装置安装工程盘、柜及二次回路接线施工及验收规 范》1 、 经过施工现场勘察获得的施工场地地形、地貌、气象、水文、地质 及交通运输情况等资料2、 现行国家施工验收规范、 规程和标准， 新疆地区有关电力、 建筑技术、 质量和安全的规定3、 根据本工程特点、施工现场实际情况、施工环境、施工条件和自然条 件分析，结合本公司施工管理、技术、设备、生产能力及类似工程施工经验。
4、 公司执行的IS09001、IS014001、OHS1800三大管理体系5、 现行社会、市场和技术经济调查所获得的有关资料3.工程概况中广核巢湖坝镇20MW|并网光伏发电项目工程位于安徽省中部巢湖市坝镇 镇区西距合肥市区58公里，东距南京市区78公里，南距巢湖市区52公里， 陆路交通便捷本工程20MW光伏电站采用每1021kWp光伏发电系统为1个 区设计，共20个方阵，每个子方阵由2台500kW逆变器和1台lOOOkVA变压 器组成每个组串由22块255Wp光伏组件串联组成本期建设容量 20MWp, 初步拟定需要用地面积约398886平方米，约598.03亩工程采用“农光互补” 模式有效的利用土地资源，将农业生产和发电巧妙的结合起来，既满足了农 业生产，又实现了光电转换，创造了全新的农业生产经营模式工程实施单位序号内 容规 定1工程名称中广核巢湖坝镇并网光伏电站20MW项目2建设单位中广核太阳能巢湖有限公司3设计单位中能集团安徽省电力设计院有限公司4监理单位湖南江海科技发展有限公司5总施工单位中海阳能源集团股份有限公司第二章施工组织机构1. 项目组织机构设置根据本工程的特点和要求，我公司成立本工程项目部，按国家相关规范 实施项目管理，积极推广应用新技术、新工艺、新材料、新设备。
同时公司 总部将作为项目经理部的强大后盾，积极做好人员调配、后期服务及各项保 障工作安全专业工程师测量专业工程师七「土建专业工程师七」电气专业工程师七调试专业工程师t项目管理组织机构2. 项目经理部主要成员职责2.1项目经理岗位职责（1） 贯彻执行国家、行政主管部门有关法律、法规、政策和标准，执行 公司的各项管理制度2） 经授权组建项目部，确定项目部的组织机构，选择聘用管理人员， 根据质量/环境/职业健康安全管理体系要求确定管理人员职责，并定期进行 考核、评价和奖惩3） 负责在本项目内贯彻落实公司质量/环境/职业健康安全方针和总体 目标，主持制定项目质量/环境/职业健康安全目标4） 负责对施工项目实施全过程、全面管理，组织制定项目部的各项管 理制度5） 严格履行与建设单位签订的合同和与公司签订的“项目管理目标责 任书”并进行阶段性目标控制，确保项目目标的实现6） 负责组织编制项目质量计划、项目管理实施规划或施工组织设计， 组织办理工程设计变更、概预算调整、索赔等有关基础工作，配合公司做好 验工计价工作7） 负责对施工项目的人力、材料、机械设备、资金、技术、信息等生 产要素进行优化配置和动态管理，积极推广和应用新技术、新工艺、新材料 新设备。
8）严格财务制度，建立成本控制体系，加强成本管理，搞好经济分析 与核算9）积极开展市场调查， 主动收集工程建设信息， 参与项目追踪、 公关、 进行区域性市场开发和本项目后续工程的滚动开发工作10）强化现场文明施工，及时发现和妥善处理突发性事件11）做好项目部的思想政治工作12）协助公司完成项目的检查、鉴定和评奖申报工作13）负责协调处理项目部的内部与外部事项14）完成领导交办的其它工作2.2 技术负责人岗位职责（1）组织贯彻执行公司技术管理细则和国家颁布的有关行业标准，实现 设计意图2）负责组织审核设计文件，核对工程数量，及时解决施工图纸中的疑 问3）参加施工调查，组织施工复测，编制实施性施工组织设计，按规定 报批后组织实施4）负责组织向施工负责人进行书面施工技术交底指导、检查技术人 员的日常工作复核特殊过程、关键工序的施工技术交底5）检查、指导现场施工人员对施工技术交底的执行落实情况，及时纠 正现场的违规操作6）办理变更设计及索赔有关事宜 7）编制施工过程中的重大施工方案，并按规定及时向上级技术管理部 门报审8）组织编制质量 / 环境/ 职业健康安全技术保证措施，及时纠正执行过 程中产生的偏差。
9）推广运用“新技术、新工艺、新材料、新设备”，开展QC活动，组 织技术攻关结合工程实际，做好以高、新、难工程为对象、以创新工艺为 核心的“工法”开发 10）按时向有关方提报施工现场的各类生产信息报表、材料用料计划 11）参与项目部内部成本财务分析 12）组织、安排做好相关技术文件的编制、收集整理工作，及时编写 施工技术总结，及时完成竣工文件的编制工作 13）完成领导交办的其它工作2.3 专业工程师岗位职责（ 1）认真学习国家有关工程政策法规，认真学习工程专业技术知识，充 分领会掌握招标文件的各项内容，不断提高自身的专业水平和管理水平 2）负责所管理标段的工程管理工作，并做好所承担专业工程的技 术管理工作，同时配合其它项目工程师作好其它专业工程管理工作 3）项目工程师要进行现场检查的调查研究，准备掌握标段内工程施工、质量、进度、计量等全面情况4）建立项目工程师日志，记载标段内发生的有关事项5）随时掌握标段的工程进展和质量情况，解决工程实施过程中存 在的各类问题对关键性的重大事项（如重大质量事故和质量隐患、工程进 展严重滞后、地方事宜严重影响施工、存在重大不安全因素或发生重大安全 事故）要及时向有关领导汇报。
6）对现场违反操作规程，已经发生或可能发生的质量缺陷，潜在 的不安全隐患，以及其它违反合同行为，有权力签发“项目工程师备忘录” 内容分为：指出存在问题，令其采取改进措施，做出处罚决定在质量问题 上严格要求、严格把关，做到苛求质量，精益求精，如相同的问题重复出现 三次，有权责令施工队进行停工、整顿7）加强施工现场管理，对工程的“关键部位”和“隐蔽工程”作 为控制的重点加强与驻地监理沟通，协同进行监督检查，采取有力手段， 督促施工队加强管理，建造出坚固美观的优质工程8）项目工程师要定期参加标段每月组织的工地例会，熟练掌握所 负责标段内工程项目的数量、工序要求、技术标准等熟悉合同文件条款， 能随时提供标段内的相关情况每月提交一份项目管理工作总结，对施工队 的管理水平、质量状况、工程进度予以评价，指出存在的问题，分析症结所 在，拿出改进意见总结标段内具有推广价值的成功经验，以便全线相互交 流，共同提高9）完成变更后的施工图设计10）完成领导交办的其它工作2.4 施工员岗位职责（1）项目施工员对本项目的施工进度、质量、效益负主要责任，应认真 执行现场规程，规程验评标准及《工程建设标准强制性条文》 ，确保工程质量、 进度、效益全面达到投标目标。
2）参与图纸会审、审理和解决施工图中的疑难问题，碰到重大技 术问题，负责和建设、监理、设计三方联系，妥善解决3）下达生产任务，合理调配人力、才力、半成品、构件和施工机 具，确保工程进度顺利进行 4）全面负责施工现场的技术工程和技术管理工程， 坚持按图施工， 实行分项分部工程前技术交底，并组织作业班组学习5）负责贯彻执行各项专业技术标准，严格执行验收规范的质量评 定标准，组织自检、自查，对质量事故进行处罚，评定整改6）负责技术复核工作，如对轴线、标高、坐标等的复核，对检查、 记录隐蔽等资料的复核，确保签证准确、可靠7）根据天气变化情况，及时做好防寒、防冻、防暑等季节性施工 措施8）负责填写施工日志，书写本项目施工技术总结，绘制工程竣工图草图9）参加质量检查，隐蔽验收，竣工验收工作2.5 安全员岗位职责（1）在项目经理领导下，负责项目部安全管理工作2）协助项目经理建立健全项目部安全生产管理体系，编制并完善各项 安全制度3）负责编制项目部职业健康安全目标和管理方案并组织实施4）负责组织项目部人员学习贯彻相关法律法规及有关施工安全管理办 法、规定5）负责检查施工现场的临时用电、施工机械的使用管理、特种作业人 员的持证上岗、既有线施工的要点和防护、季节性的施工方案实施、现场消 防管理，以及施工现场坑、井、沟和各种孔洞、易燃易爆危险场所、变压器、 出入口、上料口等部位配备警示、提示、禁止指令、标志等。
6）负责对施工组织设计中编制的安全技术措施进行重点检查7）负责班前安全教育每日安全检查，按规定填写记录8）负责各项安全报表的填报工作9）负责对施工方、相关方的安全教育和监督检查10）发生事故，执行相应的应急准备与响应预案，立即组织抢救和执 行上报制度，并保护好现场，按规定参加事故调查11）完成领导交办的其它工作2.6 质检员岗位职责（1）在项目经理领导下，负责项目部工程施工质量管理工作2）负责项目部对国家和行业有关工程质量的法律、法规、规范、标准 和规章制度的贯彻执行情况进行检查3）协助主管领导制定并落实项目部承建的工程项目质量目标4）负责项目部工程项目施工全过程的质量管理工作5）负责对项目部施工技术交底的执行情况进行检查6）负责组织项目部有关人员进行检验批自检工作7）负责检查隐蔽工程施工情况并协助公司主管工程师进行隐蔽工程检 查签证8）参加项目部每旬组织的工程施工质量检查，对检查中发现的工程质 量问题及时制定纠正和预防措施9）负责对工程施工所用材料、半成品和技术设备的检查10）负责组织项目部有关人员进行工程施工质量的自检、互检、交接 检工作11）参加项目部召开的质量分析会，并针对存在的问题组织制定纠正 和预防措施。
12）完成领导交办的其它工作2.7 材料员岗位职责（1）在项目经理领导下，负责项目部物资管理工作2）负责项目部物资计划、供方评价、物资供应、物资现场管理工作3）负责上级主管部门授权的物资招 （议）标采购， 进行市场价格调查， 掌握市场物资价格信息4）负责项目部物资验收、搬运、储存、标识、发放及顾客财产的管理5）负责项目部季度验工物资成本管理，建立物资消耗台帐，搞好季度 验工的物资成本分析工作6）负责项目部能源资源管理和可回收废弃物的回收、 处置登记， 易燃、 易爆、危险化学品的收、发、存工作7）负责劳动保护用品的计划、申请、登记、发放、回收工作8）负责检查施工现场材料的码放、仓库封闭、粉料使用是否符合大气 和水污染防治的要求9）负责每月对两个以上供方的供货质量进行抽查和评价10）负责项目部物资消耗统计报表、能源资源季报、质量反馈季报、 价格反馈季报的统计上报工作11）负责项目部产生的各种记录的填写、标识、保管、整理和保存工 作12）完成领导交办的其它工作3．项目实施目标3.1 工期目标 为使本期工程早日竣工并投入使用，为业主提供服务，公司在人员组织、 施工工艺、设备投入、材料供应等方面进行精心布置，计划用 96天完成本工程中的全部工程量，按合同要求完成工程建设任务。
3.2 质量目标（1）工程总体质量目标：实现达标投产（2）建筑工程质量目标：单位工程质量合格率 100%建筑单位工程优良率》95%单位工程质量观感得分率 >90%（3） 安装工程质量目标：工程质量合格率 100%安装单位工程优良率》95%受检焊口一次合格率》98%（4） 外观质量主要目标：达到优良（ 5）杜绝重大质量事故，严格控制记录性事故和一般质量事故（按分项 工程计算）发生率小于 1%3.3 安全目标（1）杜绝重大人身伤亡责任事故；（2）杜绝重大机械设备损坏责任事故；（3）杜绝重大火灾责任事故；（4）杜绝重大交通责任事故；（5）杜绝重大环境污染责任事故；（6）杜绝重大垮（坍）塌责任事故；（7）杜绝大面积传染病和集体食物中毒责任事故3.4 文明施工目标 总体布局模块化；文明区域责任化； 安全设施标准化；工程施工程序化； 作业行为规范化；环境协调和谐化3.5 安全健康与环境管理工作方针 安全第一，预防为主，综合治理； 以人为本，关爱生命，保护健康； 和谐工地，文明施工，保护环境第三章资源配备计划及保证措施1. 施工劳动力计划综合劳动力和主要工种劳动力安排计划本工程为20MWp太阳能光伏发电系统及相应的配套上网设施，根据本工 程施工作业面广、工期紧的特点，结合我公司以往工程的施工管理经验，拟 安排四个土建施工队分别完成以上土建施工区域内的支架基础和设备基础等 土建工程的施工。
拟安排一个调试队伍完成整个光伏系统的调试和并网劳动力总体配置计划如下：序号单位工种高峰人数(人)平均人数(人)1土建单位管理人员1612测量工1812钢筋工8060木工8060普工120100小计3142442安装单位管理人员1612测量工1612焊工2012电工r 1612安装工10080普工160120/、计—3282483调试单位技术人员86厂家配合106/、计1812总6605042. 劳动力保证措施2.1劳务队伍的选择及培训(1) 本工程将选用和我司长期合作信誉良好的劳务施工队伍参与本工程 的施工2) 按不同工种、不同施工部位来划分作业班组，使专业班组从事性质 相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施 工进度3) 本工程将根据工程各阶段施工配置劳动力，并根据施工生产情况及 时调配相应专业劳动力，对劳动力实行动态管理4) 劳动力包括结构、机电安装、装修等所需劳动力，入场前要对劳务 队伍进行培训如下：1) 劳务人员在进场前应提前办理好相关手续，证件齐备2) 入场后首先进行相关的安全生产、技术质量、环保、消防等方面的培 训，合格后方准参与施工3) 劳务人员参与专项施工前工长要对其进行详细的安全技术交底4) 电工、电焊工、机工、架子工、司机、信号工等特殊专业施工人员必 须持证上岗。
5) 无上岗证的特殊专业施工人员要列出培训计划，尽早进行专业培训2.2 .管理人员培训所有管理人员均需通过相应培训，持证上岗无上岗证的要列出培训计 划，尽早进行专业培训1) 安排管理人员分期分批参加公司或社会组织的进行技术与安全培训 工作，经考试合格后取得上岗资质后方可正式上岗2) 2安排特殊作业人员参加公司或社会组织的专业技术与安全培训工 作，并取得上岗资质后方可上岗工作3) 外施队伍进场后，项目部技术与安全管理人员要安排时间对外施队 伍操作人员进行安全与技术培训工作，经考试合格后方可上岗工作4) 组织项目经理部的主要人员参加社会安全施工和技术培训工作，做 好资质年检工作3. 施工机械计划施工机械配置计划如下:序号名称规格型号数量(台)备注1挖掘机P 22搅拌机JS5008配套柴油发电机3装载机64钢筋切断机45钢筋调直机46钢筋弯曲机47木工圆盘锯48木工压刨49农用翻斗车610小型发电机611振动棒1812洒水车213经纬仪DT-02L214GPS测量仪S82T115全站仪216水准仪DS32617磨光机618砂轮切割机819倒链1520电焊机1821焊条烘箱222弯管机323货车424汽车吊225叉车24. 施工机械保证措施4.1施工机械按照我公司的管理体系文件进行采购或租赁，确保及时进 场。
4.2我公司具有自己的内部机械公司， 本工程施工的主要机械，来自于本 公司内部的机械公司，不但价格便宜，而且质量服务均有保证4.3对于本公司内部不能提供的机械，我们将通过招标的方式，从有相应 租赁资质的单位进行租赁，对外设备租赁，按照项目部的机械设备计划进行 选择质量好，价格合理的施工机械4.4机械进场后，由专业机管员对进场的机械进行管理 第四章 主要工 程施工方案1. 施工原则性方案主要施工构想：本工程为中广核巢湖坝镇并网光伏电站 20MWp项目桩基施工及支架/组 件安装高压配电室建设，整个光伏电站包括站前区和核心发电区等组成，核 心发电区主要由太阳能电池阵列、防雷汇流箱、就地箱式变电站构成，全站 共20个发电单元土建工程主要有：站区内太阳能电池支架基础、逆变器、变压器、配电 室、配电箱柜等电气设备基础、电缆沟、道路等安装工程主要有：站区内太阳能电池支架安装、逆变器、控制器、变压 器、配电箱柜等电气设备安装、电缆敷设、防雷接地及整个系统的调试和并 网发电2. 土建主要施工方案2.1测量施工测量基准控制点选择除考虑放线方便外，同时考虑到便于长期保存、通 视良好、随时检测其控制桩按照《电力建设施工及验收技术规范》的要求。
测量基准控制点由业主方提供，施工放线测量由我公司专业测量员负责 施测所有测量用的全站仪、水平仪、经纬仪等测量工具均经过校验，并在有效期内使用2.2 土方工程22 1 土方开挖⑴ 各单位工程土方开挖顺序按施工网络图进行⑵ 挖土选用反铲挖掘机，支墩开挖时从一个单元的一侧向另一侧进行开 挖配电室等基础则原则上按照条形基础或独立基础方式进行开挖⑶ 严禁超挖，防止扰动地基土基槽开挖完后，在基坑上边做挡水坎2.2. 2 土方回填⑴ 回填前必须将底板上回落的松散土、砂浆、石子等杂物清除干净并办 理隐检验收单⑵虚铺土厚度300mm每层夯打三至四遍，夯打时行行相连，纵横交叉 边角不能用机械夯实处，应用人工夯打密实⑷ 每层夯实后，分部位按规定进行环刀取样，测出土的质量密度，达到 要求后再铺上一层土深浅两基槽相连时，应先填夯深基坑，填至浅基坑标 高时，再与浅基坑一起填夯分段填夯时，两层交接处应填成阶梯形，上、 下层错缝距离不小于1.0m回填土施工完毕后应及时汇总回填取样试验表， 同时进行质量验收及评定2.3 钢筋工程 钢筋采用加工厂集中配料，所用钢筋应有出厂合格证及复试报告，并经外观检验合格焊条焊剂应有出厂合格证。
钢筋焊接人员必须持证上岗焊 接前应按同规格、同条件做焊接试件，合格后方可正式施焊钢筋焊接后应 按规范随机抽样检验钢筋进场必须分批分类堆放，便于使用钢筋下料成型后应挂标识牌， 注明钢筋规格、数量及工程使用部位钢筋在下料、成型、绑扎时应严格按设计图纸及施工验收规范进行 梁、柱直径 20以下螺纹钢筋采用对焊连接， 20以上钢筋采用直螺纹连接 截面接头数量及接头位置符合设计及规范要求钢筋绑扎时上层钢筋绑扎采用钢筋马凳支撑板上孔洞加固钢筋，应按 设计严格执行，当孔洞的直径 D<300mr时，板的主筋绕过孔洞，不必加固钢筋如需代换时，必须遵循规范规定，并经设计、监理单位同意 所有部位的钢筋保护层均采用预制水泥砂浆块，砂浆块内部埋件用 22# 镀锌铅丝进行绑扎，绑扎完毕后应及时进行验收，合格后方可进行下道工序 施工2.4 模板工程本工程模板除特别说明外，基础采用组合钢 木模板，外露混凝土均采用 木模板基础模板⑴ 基础模板表面应平整、光洁，模板加工尺寸准确、拼缝严密，支模时模板下部应预留清扫孔⑵ 基础台阶模板支设时，上阶模板采用①32钢筋马凳作为支撑，模板外 侧采用© 48*3.5架管支撑加固柱梁模板柱模板⑴ 柱模板为15mm厚木模板按尺寸配制，模板采用竖向拼装，为保证柱 模板刚度达到要求模板采用100X 50mn木方子，间距〉150mm并在模板大面 设对拉螺栓孔，螺栓孔用台钻钻孔，以保证砼外观质量。
对拉螺栓采用 ①16,水平间距为800mm竖向间距为600mm加固采用双螺母⑵ 支模时，底层模板必须水平，如底模不平，应在底部加刨光木条进行 调平，然后方可支设上部模板支模时底部四面均应留设清扫孔柱模板遵循支一步、校正一步的原则模板采用经纬仪及调节螺栓倒链 进行校正梁模板⑴ 梁模板应按配模图进行支设，采用水平拼装支设时梁与柱、梁与板 连接处应按放样尺寸配置小模板，并应保证大模板面拼接平整，连接牢固， 相临模板对接处采用5mm厚密封条密封，配模时有预埋铁件的部位应根据图 纸实际尺寸用铁钉将铁件紧密固定在模板内侧⑵ 梁底模支设时应起拱，起拱时采用水平仪抄平，排尺起拱，起拱高度 1%o~ 3%0⑶ 板底模应在梁模板支设完成后进行支设，支设时模底铺设木方，水平 仪抄平模板拆除⑴ 模板应在砼强度达到规定要求后方可拆除侧模应在砼强度能保证其 表面及棱角不因拆除模板而受损或达到设计强度的 30%时方可拆除；承重梁底模应在砼强度（跨度》8m）达到设计强度的100%寸方可拆除⑵ 拆模时应由上向下，从一端开始按顺序进行，避免交叉作业拆下的 模板及脚手管应由上向下传递，不得向下抛掷梁底模板拆除时应加临时支 撑，防止大片模板脱落伤人，拆下的模板及钢管及时运走，做到“工完料净 场地清”。
⑶ 所有模板均应刷成品好机油做为隔离剂模板支设完成并经三级验收 合格后，方可进行下一道工序的施工2.5 混凝土工程2.5.1 混凝土的供应和浇铸⑴ 混凝土根据现场实际情况采用商品混凝土，砼浇筑前应对搅拌站工作 能力、设备状况进行评价，以保证砼浇筑能够连续进行，并对可能出现的情 况作出预案浇筑砼时合理搭配砼罐车数量，保证能够连续作业砼在运输 过程中防止产生离析现象及塌落度损失，浇筑时如产生泌水、离析现象，应 加入原水灰比的水泥砂浆复拌均匀浇筑前还应先与供应商签订合同，合同 中注明混凝土数量、等级、水泥品种、坍落度、外加剂、初凝时间、供应速 度，明确技术要求，规范各方职责，包括严格控制原材料质量，定期进行原 材料检验和试验，提供各种原材料质量和性能的原始证明和定期检测证明， 并周期核定搅拌站计量设备、器具等⑵ 混凝土相应材料应有材质证明及复试报告，以上资料及开盘申请、开 盘鉴定随第一车混凝土送到现场，原材质量应符合相应规范要求，混凝土的 合格证和 28 天强度报告在一个月内交给我项目部，混凝土的生产及其质量应 符合相关规范要求为适应泵送的需要，主体工程混凝土的坍落度要求 120 —160mm混凝土的砂率宜控制在40— 45沱间，水灰比0.4 — 0.6，主体结构 混凝土中掺加混凝土泵送剂。
混凝土的初凝时间：气温 25 C以上时初凝时间大于3h,气温25C以下时初凝时间大于3.5h⑶ 浇砼前应将砼接触面凿毛清理，剔除表面浮灰和松散骨料，并提前1〜 2小时浇水湿润浇注时，先在底部浇筑 20〜50mm厚与砼成分相同的水泥砂 浆，然后开始浇筑砼，砼浇筑厚度不应超过振捣器作用部分长度的 1.25 倍， 最大不超过50cmo采用插入式振捣器振捣，插点均匀，逐点移动，移动间距 不大于振捣棒作用半径的 1.5 倍再振捣上一层砼时， 振捣棒应插入下层砼 5〜 10cmo浇筑时布料均匀，严禁集中下料⑷ 纵横梁浇筑应一次完成，不得留设施工缝⑸ 大型整体式钢筋砼基础应连续浇筑，采用平面分层进行，螺栓孔及孔 洞浇筑时应在四周同时下料，以防位置移动⑹ 柱、梁、板浇筑时按规范规定的位置留设施工缝⑺ 砼浇筑时自由下落高度不得超过 4m,超过时可在浇筑口搭设一溜槽 （或串筒）下料砼的浇筑分层厚度及浇砼速度应严格进行控制，并应有专 人看护模板、脚手架、铁件和钢筋，发现问题及时处理⑻ 留设施工缝的位置，在下一次混凝土施工前凿毛，并清理干净⑼ 砼浇筑后应用木抹子搓平，砼终凝后，采用覆盖麻袋片洒水养护，洒 水次数应保证砼表面湿润为宜，大体积混凝土初凝后应用塑料布覆盖养护， 防止表面水分损失过快而产生裂缝。
养护时间不少于 7 天⑽为了满足盐碱地的抗腐蚀性，地面以下基础混凝土采用高抗硫酸盐混 凝土，地面以上部分采用普通混凝土2.5.2 清水砼施工工艺⑴ 范围：应业主要求，工程的外露在室外地坪与上部分的混凝土建、构 筑物、设备基础等均采用清水砼施工工艺混凝土内实外美、棱角方正、顺 直混凝土无需进行抹灰等装饰处理⑵梁、板模板梁、板模板采用木模板，支撑采用钢架管支撑，模板用 100X50木方做 肋，木方间距300mm木方应沿柱、墙、梁板的长向布置，这样便于周转材料 外墙采用钢架管配合对拉螺栓加固， 对拉螺栓的间距是500mm第一步距离地 面不得大于300mn,模板的加固均采用钢架管斜撑和室内外脚手架连接而成⑶ 模板的拆除I、在常温下混凝土强度必须达到1.2Mpa,拆模时应以同条件试块为准H、 拆除模板顺序与安装模板顺序相反，本着后支的先拆、先支的后拆 的原则进行模板的拆除皿、清除模板平台上的杂物，检查模板是否有勾挂的地方，用吊车将模 板吊出⑷ 混凝土工程一般要求I、 对所有参与混凝土施工的操作人员进行技术交底，并对施工人员提 出需完成的各种记录的要求H、 严格执行混凝土规范的规定，对不符合要求的拌合料立即与搅拌站 联系处理。
混凝土必须采取预防碱集料反应的措施，采用 B 种低碱活性集料 配置混凝土混凝土的碱含量必须满足施工要求皿、严格控制用水量（水灰比），在任何情况下不允许在混凝土中加水W、混凝土采用商品混凝土，浇筑前先与搅拌站联系，下达混凝土生产 单，注明混凝土数量、等级、水泥品种、坍落度、外加剂、初凝时间、供应 速度，明确技术要求⑸ 框架结构梁、板、柱的混凝土浇筑I、 框架柱浇筑前底部要先填以10c m厚与混凝土配合比相同的减石子砂 浆，框架柱混凝土要分层振捣，使用插入式振捣器时每层厚度不大于 50cm， 振捣棒不得触动钢筋和预埋件H、柱高在4m之内，可在柱顶直接下灰浇筑，柱高超过 4m时要采取措 施，可用串筒或在模板侧面开门子洞装斜溜槽分层浇筑每段的高度不得超 过2m每段浇筑后将门子洞封实，并用套箍箍牢皿、柱子混凝土要一次浇筑完毕，如需留施工缝时要留在主梁下面W、框架梁板的混凝土同时进行浇筑，浇筑方法要由一端开始用 "赶浆法 " ，即先将梁根据梁高分层浇筑成阶梯形，当达到板底位置时再与板的混凝土 一起浇筑，随着阶梯形不断延长，梁板混凝土浇筑连续向前推进V、 用"赶浆法"保持水泥浆沿梁底包裹石子向前推进，每层均要振实后 再下料，梁底及梁帮部位要注意振实，振捣时不得触动钢筋及预埋件。
W、 梁柱结点钢筋较密时，浇筑此处混凝土时宜用小直径振捣棒振捣浇筑板的虚铺厚度应略大于板厚，用平板振捣器垂直浇筑方向来回 振捣，厚板可用插入式振捣器顺浇筑方向拖拉振捣，并用铁尺检查混凝土厚 度，振捣完毕后用长木抹子抹平施工缝处或有预埋件及插筋处用木抹子找 平浇筑板混凝土时不允许用振捣棒铺摊混凝土忸、施工缝留置：宜沿次梁方向浇筑楼板，施工缝应留置在次梁跨度的 中间三分之一范围内施工缝的表面应与梁轴线或板面垂直，不得留斜槎 施工缝宜用木板或钢丝网挡牢区、施工缝处必须待已浇筑混凝土的抗压强度不小于 1.2MPa时，才允许 继续浇筑，在继续浇筑混凝土前，施工缝混凝土表面应凿毛，剔除浮动石子， 并用水冲洗干净后，先浇一层水泥浆，然后继续浇筑混凝土，应细致操作振 实，使新旧混凝土紧密结合X、使用插入式振捣器要快插慢拔，插点要均匀排列，逐点移动，顺序 进行，不得遗漏，做到均匀振实移动间距不大于振捣棒作业半径的 1.5 倍 （一般为30~40cm振捣上一层时要插入下一层 5cm以消除两层见的接缝 平面振捣器的移动间距，要能保证振捣器的平板覆盖已振实部分边缘浇筑 混凝土要连续进行如必须停歇，其间歇时间要尽量缩短，并要在上层混凝 土凝结之前，将次层混凝土浇筑完毕。
间歇的最长时间要按所用水泥品种及 混凝土凝结条件确定，一般超过 2h 时，要按照施工缝处理浇筑混凝土时要 经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞情 况，发现问题要立即停止浇筑，并要在已浇筑混凝土凝结前修正完好⑹ 养护I、混凝土浇筑时，要加强混凝土的振捣检查，避免混凝土质量缺陷的 发生H、混凝土浇筑完毕，要及时采用覆盖养护法进行养护⑺混凝土防腐 所有埋置地下的普通混凝土需要采用环氧沥青防腐处理2.6 脚手架工程工程施工用的内外脚手架均采用扣件式钢管脚手架⑴ 柱子施工时搭设独立式脚手架，梁、板施工时搭设满堂红脚手架，并 根据荷载计算决定排数、间距和搭设方法⑵ 脚手架的构造与搭设要求： 对地基的要求：搭设脚手架的场地，必须夯实平整，为避免架子不均匀 沉降，立杆下部加垫脚手板和设置扫地杆双排脚手架与墙体每30〜40m范围内设置一点连接（即水平间隔3〜4个 立杆，垂直相隔 3 步），斜撑杆必须双侧对称布置，且均匀分布本工程搭设方案：立杆横距1.5m,立杆纵距2.0m,内立杆距建筑外皮距 离0.5m，脚手架步距1.8m，每步均应满铺脚手板在建筑物侧面搭设上人马 道，并设置垂直运输井架。
在脚手架两端的双跨内和中间每隔 30m净距内，在架子外侧设置剪刀撑,剪刀撑与地面呈 45°角布置在装修时操作层外侧 必须挂立网脚手架的搭设必须按照操作规程施工,严格遵守搭设顺序,安监人员应 随时检查经过验收合格的脚手架方可使用⑶ 脚手架搭拆时应注意以下几点： 脚手架搭拆时,应严格按照操作顺序进行,严禁一次装拆,一跨多层的 操作方法应严格控制脚手架上的载荷,操作脚手架严禁堆放模板,且每跨 不得集中站人操作,对脚手板上的废弃物要及时清理2.7 砌筑工程墙体砌筑施工工艺如下：⑴墙体砌筑前，将砌筑部位清理干净，墙体与清水砼柱连接部分柱子应 凿毛，放出墙体中心线及门口位置线砖要提前 1天浇水润湿，一般以水浸入砖四边15mm为宜，以保证砌体粘结牢固⑵ 砌筑前应按实际尺寸进行预排，砌筑时必须立皮数杆，依皮数杆先在 构造柱脚砌几皮砖，再在其间拉准线砌中间部分⑶砌多孔砖应采用“三一”砌筑法，竖缝宜采用刮浆法灰缝应横平竖 直，水平灰缝和竖向灰缝宽度应控制在 10mn左右，最小8mm最大12mm水 平灰缝饱满度不小于80%可采用一顺一丁及梅花丁两种砌筑形式⑷ 多孔砖每天可砌高度应不超过1.8m门窗洞口的预埋混凝土预制块及 铁件应留设成与多孔砖横截面尺寸一致的混凝土预制砌块，将铁件埋设在砌 块正中。
多孔砖墙中不够整块多孔砖的部位，应用烧结普通砖来补砌⑸多孔砖墙沿构造柱每隔5皮砖设一个马牙槎，每个马牙槎退进应大于 60mm留马牙槎的多孔砖，应用切割机统一切割成 450,不允许用砍砖⑹砖墙与构造柱应沿墙高每隔500mm设置2根0 6的水平拉结钢筋，拉 结钢筋两边伸入墙内不应少于1m⑺ 墙体中的洞口、管道、沟槽和预埋件等应在砌筑时正确留出或预埋， 门窗洞口小与1000mm的做砖砌平过梁，大于、等于 1000mm的孔洞应作钢筋 混凝土过梁⑻安装构造柱模板之前，必须根据构造柱轴线校正竖向钢筋位置和垂直 度加固模板采用、48钢管，穿插在砖墙预留孔中模板采用15mm厚覆膜胶 合板外加方木背楞⑼ 浇筑构造柱前，必须将砖墙和模板浇水湿润，并将模板内清理干净 本工程单层构造柱可一次浇筑完毕采用插入式振捣器，分层捣实每层振 捣的厚度为200mm左右振捣时，振捣棒应避免直接触碰钢筋和砖墙，严禁 通过砖墙传振，以免砖墙鼓肚和灰缝开裂⑽构造柱应在混凝土终凝后拆除模板，模板拆除后将构造柱边缘的双面 胶条和混凝土毛茬清理干净，将混凝土按马牙槎修整整齐，并加强养护，养 护时间不少于7天11)墙顶部与梁之间的斜砌砖应在砌体砌筑完并至少间隔 7天后再补齐挤紧，砂浆应填塞密实饱满。
2.8 土建试验(1) 原材料的检验试验原材料的检验试验(包括建筑工程所用的所有原材料，例如，水泥、砂、 石、钢材、砖、外加剂、防水材料、焊剂等)由项目部专业工程师在原材进 场后及时进行取样委托复试，复试合格后，按程序文件、 第三层次文件的有关规定填报各种记录、台帐，并对原材料进行标识复试合格原材料的材质 和复试报告原件存入施工技术科，由资料员统一管理，并按程序文件要求， 经批准后，发放至各相关部门2) 设备及半成品检验由材料科组织对设备、半成品进场后的检验，项目部专业工程师、质检 员参加检验，并分别按要求填写记录表格检验合格后将检验记录移交至项 目资料室，经批准后，由资料员发放至相关部门3）砼搅拌站设专人对现场搅拌砼、砌筑砂浆取样进行坍落度识试、试 块成型、养护及试块的送委工作试块成型后第二天，对试块进行标识4）施工过程中的试验（钢筋焊接、回填土、地基处理）由项目部专业 工程师进行协调管理钢筋焊接、回填土、地基处理的试验，按项目划分， 分别由该项目的专责技术员或施工员进行取样，取样合格后填写检验、试验 委托单，移交试验员送检试样送检合格后，由试验员将试验报告原件移交 至项目资料室，由资料员统一管理，并按有关程序文件要求，经批准，发放 至相关部门。
5）业主、监理提出的增加检验项目 由项目部专业工程师组织协调，经项目部质量部门确定后，纳入项目划 分表，由负责该项目的专责技术员与施工员进行取样，并填制委托单，委托 试验员进行送试检验送检试验后，由试验员将试验报告原件交至项目部， 由资料员统一管理，并按有关程序文件要求，经批准后，发放至相关部门6）见证取样由项目部专业工程师组织协调管理按照规范要求，在单位工程施工前， 项目部专业工程师与监理单位共同制定见证取样和送检计划，确定有见证资 质的试验室，并确定见证取样和送检见证人施工过程中，按照施工项目划 分，由该项目的专责技术员或施工员按照有见证取样和送检计划，在见证人 的见证下进行取样，并填写试验委托单；由见证人在试验或其包装上做出标 识、封志，并填写见证记录试验委托单、见证记录填好后，移交试验员送 检送检试验后，由专职试验员进行汇总，试验员将试验报告原件移交至项 目资料室，由资料员统一管理，并按有关程序文件要求，经批准后，发放至 相关部门7）不合格品的控制如果原材料取样复试不合格，应按要求进行双倍复试，合格后方能使用 原材料经二次复试不合格，应由材料部门退货；施工过程中的检验、试验不 合格，应重新施工，并按程序文件要求填写返工记录。
8）资料报验 报监理方的资料，原材料、成品、半成品和设备由材料部门负责报验， 施工中的检验、试验由项目部专业工程师管理，由该项目专责技术员报验2.9 成品保护测量定位：定位桩采取桩周围浇注混凝土固定，搭设保护架，悬挂明示 牌，严禁堆放材料遮挡砌筑工程：在砌筑围护工程中，水电专业及时配合预埋管线，避免以后 期剔凿对结构质量造成的损坏，墙面要随砌随清理，防止砂浆污染，雨季施 工时要用塑料布及时覆盖已施工完的墙体3．安装主要施工方案3.1 安装前的准备工作 安装组件前，应根据组件参数对每个太阳电池组件进行检查测试其参数 值应符合产品出厂指标一般测试项目有开路电压、短路电流 应挑选工作参数接近的组件装在同一子方阵内 应挑选额定工作电流相等或相接近的组件进行串联 组件接线盒上穿线孔应加工完毕3.2 太阳能电池系统安装3.2.1 支架底梁安装a. 钢支柱的安装，钢支柱应竖直安装，与砼良好的结合 具体方法如下： 先根据图纸把钢支柱分清前后，把钢支柱底脚与基础预埋螺栓连接再 根据图纸安装支柱间的连接杆，安装连接杆时应注意连接杆应将表面放在光 伏站的外侧，并把螺丝拧至六分紧b. 根据图纸区分前后横梁，以免将其混装。
c. 将前、后固定块分别安装在前后横梁上，注意勿将螺栓紧固d. 支架前后底梁安装将前、后横梁放置于钢支柱上，连接底横梁，并 用水平仪将底横梁调平调直，并将底梁与钢支柱固定e. 调平好前后梁后，再把所有螺丝紧固，紧固螺丝时应先把所有螺丝拧 至八分紧后，再次对前后梁进行校正合格后再逐个紧固f. 整个钢支柱安装后，应对钢支柱底与砼接触面进行水泥浆填灌，使其 紧密结合3.2.2 电池板杆件安装a. 检查电池板杆件的完好性b. 根据图纸安装电池板杆件为了保证支架的可调余量，不得将连接螺 栓紧固3.2.3 电池板安装面的粗调a. 调整首末两根电池板固定杆的位置的并将其紧固紧b. 将放线绳系于首末两根电池板固定杆的上下两端，并将其绷紧c. 以放线绳为基准分别调整其余电池板固定杆，使其在一个平面内d. 预紧固所有螺栓3.2.4 电池板的进场检验a. 太阳能电池板应无变形、玻璃无损坏、划伤及裂纹b. 测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正负应 吻合电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等3.2.5 太阳能电池板安装 机械准备：用叉车把太阳能电池板运到方阵的行或列之间的通道上，目 的是加快施工人员的安装速度。
在运输过程中要注意不能碰撞到支架，不能 堆积过高（可参照厂家说明书） a. 电池板在运输和保管过程中， 应轻搬轻放， 不得有强烈的冲击和振动， 不得横置重压b. 电池板的安装应自下而上，逐块安装，螺杆的安装方向为自内向外， 并紧固电池板螺栓安装过程中必须轻拿轻放以免破坏表面的保护玻璃；电 池板的联接螺栓应有弹簧垫圈和平垫圈，紧固后应将螺栓露出部分及螺母涂 刷油漆，做防松处理并且在各项安装结束后进行补漆；电池板安装必须作 到横平竖直，同方阵内的电池板间距保持一致；注意电池板的接线盒的方向3.2.6 电池板调平a. 将两根放线绳分别系于电池板方阵的上下两端，并将其绷紧b. 以放线绳为基准分别调整其余电池板，使其在一个平面内c. 紧固所有螺栓3.2.7 电池板接线① 根据电站设计图纸确定电池板的接线方式② 电池板连线均应符合设计图纸的要求③ 接线采用多股铜芯线，接线前应先将线头搪锡处理④ 接线时应注意勿将正负极接反，保证接线正确每串电池板连接完毕 后，应检查电池板串开路电压是否正确，连接无误后断开一块电池板的接线， 保证后续工序的安全操作⑤ 将电池板串与控制器的连接电缆连接，电缆的金属铠装应接地处理。
3.2.8 方阵布线组件方阵的布线应有支撑、固紧、防护等措施，导线应留有适当余量 布 线方式应符合设计图纸的规定应选用不同颜色导线作为正极（红）负极（蓝）和串联连接线，导线规 格应符合设计规定连接导线的接头应镀锡 截面大于6伽的多股导线应加装铜接头（鼻子）， 截面小于6 mm的单芯导线在组件接盒线打接头圈连接时 线头弯曲方向应与紧固螺丝方向一致 每处接线端最多允许两根芯线 ，且两根芯线间应加垫片， 所有接线螺丝均应拧紧方阵组件布线完毕 应按施工图检查核对布线是否正确组件接线盒出口处的连接线应向下弯曲 防雨水流入接线盒组件连线和方阵引出电缆应用固定卡固定或绑扎在机架上 方阵布线及检测完毕 应盖上并锁紧所有接线盒盒盖 方阵的输出端应有明显的极性标志和子方阵的编号标志3.2.9 方阵测试测试条件：天气晴朗，太阳周围无云，太阳总辐照度不低于 700W/m2在测试周期内的辐照不稳定度不应大于± 1％，辐照不稳定度的计算按《地面用 太阳电池电性能测试方法》中相关规定被测方阵表面应清洁 技术参数测试及要求： 方阵的电性能参数测试按《地面用太阳电池电性能测试方法》和 《太阳 电池组件参数测量方法（地面用） 》的有关规定进行。
方阵的开路电压应符合设计规定 方阵实测的最大输出功率不应低于各组件最大输出功率总和的 60％方阵输出端与支撑结构间的绝缘电阻不应低于 50MQ3.3 变配电系统逆变器、配电柜安装3.3.1 逆变器、配电柜安装 打开包装箱，分别检查逆变器及配电柜的完好情况； 检查配电柜、逆变器各开关初始位置是否正确，断开所有输出、输入开关； 将主接线盒的方阵输入电缆分别接至控制器各端子； 将逆变器交流输出电缆接至交流配电箱的输入端； 将逆变器直流输入电缆接至控制器负载输出端； 将外电网电缆接至交流配电箱的输出端子3.3.2 电源馈线敷设 方阵电缆的规格和敷设路由应符合设计规定 馈电线穿过穿线管后应按设计要求对管口进行防水处理 电缆及馈线应采用整段线料 不得在中间接头 电源馈线正负极两端应有统一红（正极）蓝 （负极）标志， 安装后的电缆剖头处必须用胶带和护套封扎3.3.3 通电检查 通电试验 电压表、电流表表针指在零位、无卡阻现象 开关、闸刀应转换灵活，接触紧密 熔丝容量规格应符合规定、标志准确 接线正确、无碰地、短路、虚焊等情况，设备及机内布线对地绝缘电阻应符合厂家说明书规定 通电试验步骤 方阵输入回路应设有防反充二极管。
应能测试方阵的开路电压 、短路电流 输出电压的稳定精度应符合设计要求 能提供直流回路的电流监视信号电源馈线的线间及线对地间的绝缘电坐应在相对湿度不大于 80％时用 500V兆欧表测量绝缘电阻应大于1 MQ各电源馈线的电压降应符合设计规定 方阵输出端与支撑结构间的绝缘电阻、耐压强度应符合设计规定3.4 防雷接地安装施工顺序：接地极安装 接地网连接 接地网由接地体和接地扁钢 组成地网分布在立柱支架周围，接地体采用热镀锌角钢接地极一端加工成 尖头形状，方便打入地下接地线应采用绝缘电线，且必须用整线，中间不许有接头接地线应能保证短路时热稳定的要求，其截面积不得小于 6mm避雷器的接地线应选择在距离接地体最近的位置接地体与接地线的连接处要焊接；接地线与设备 可用螺栓连接接地扁铁采用热镀锌扁钢，接地扁钢应垂直与接地体焊接在一起；以增大 与土壤的接触面积最后扁钢和立柱的底板焊接在一起.焊后应作防腐处理 应采用防腐导电涂料.回添土尽量选择碎土，土壤中不应含有石块和垃圾3.5整体汇线① 整体汇线前事先考虑好走线方向，然后向配电柜放线.太阳能电池板 连线应采用双护套多股铜软线，放线完毕后可穿0 32PVC管。
线管要做到横平 竖直,柜体内部的电线应用色带包裹为一个整体，以免影响美观性② 关掉电池的空气开关连接好蓄电池连线线的颜色要分开红色为 正黑色为负③ 连接太阳能电池板连线同样要先断开开关④ 连接控制器到逆变器的电源连接线负载线应根据太阳能电站和移动 直放站的位置，去确。
