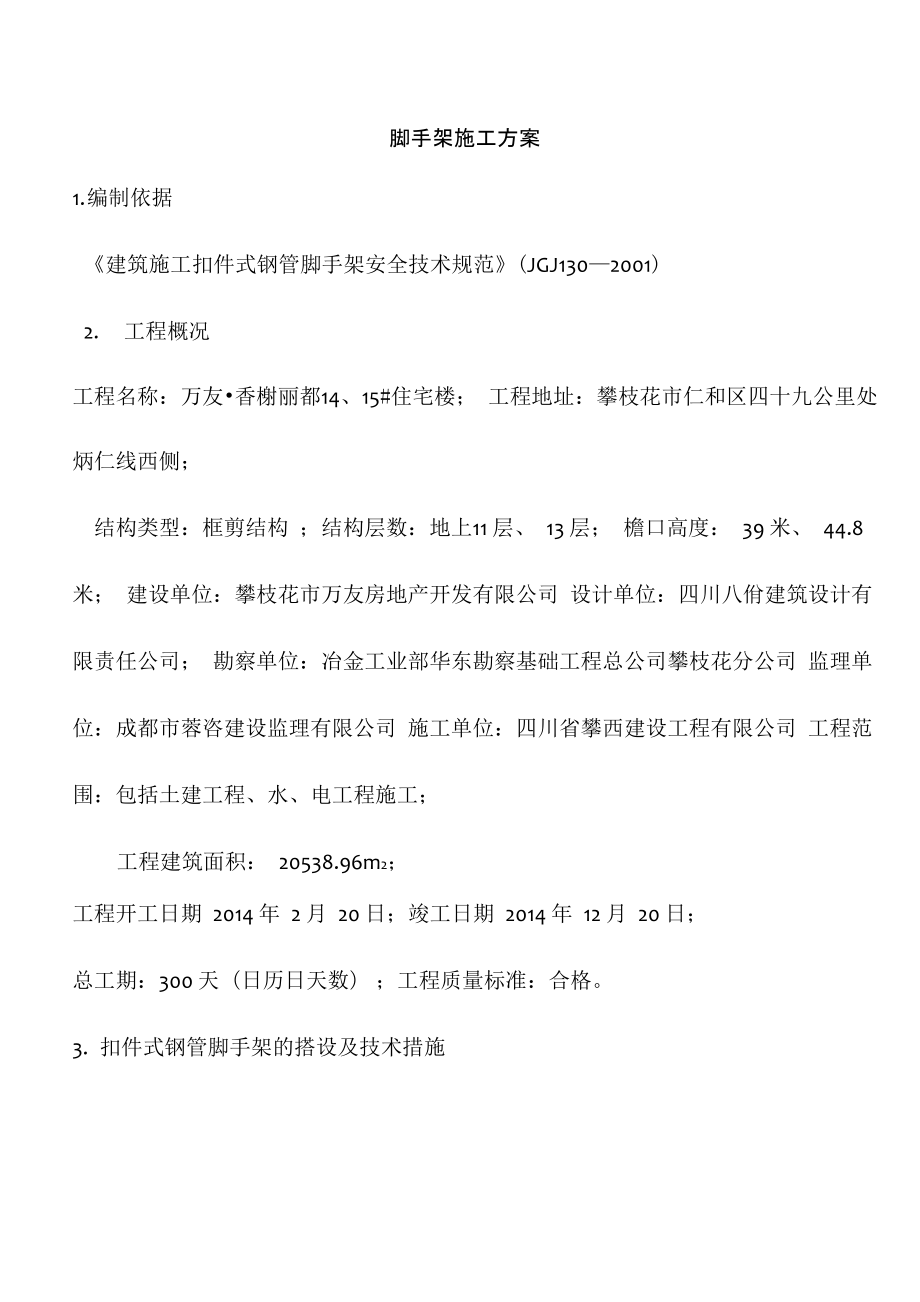

脚手架施工方案1. 编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001)2. 工程概况工程名称：万友•香榭丽都14、15#住宅楼； 工程地址：攀枝花市仁和区四十九公里处炳仁线西侧；结构类型：框剪结构 ；结构层数：地上11 层、 13 层； 檐口高度： 39 米、 44.8 米； 建设单位：攀枝花市万友房地产开发有限公司 设计单位：四川八佾建筑设计有限责任公司； 勘察单位：冶金工业部华东勘察基础工程总公司攀枝花分公司 监理单位：成都市蓉咨建设监理有限公司 施工单位：四川省攀西建设工程有限公司 工程范围：包括土建工程、水、电工程施工；工程建筑面积： 20538.96m2；工程开工日期 2014 年 2 月 20 日；竣工日期 2014 年 12 月 20 日；总工期：300 天（日历日天数） ；工程质量标准：合格3. 扣件式钢管脚手架的搭设及技术措施（1）场地要求四周外场地必须平整，底座下设垫板,其厚度不小于50血,布设必须平稳，不得悬空. 并在四周距脚手架外立杆50 cm处设一浅排水沟.（2）立杆全楼脚手架采用单排单立杆,立杆纵距1.8米，立杆离墙距离为0.25米和1.1米两种， 立杆顶端高出结构檐口上皮1.5m.立杆接头采用对接扣件连接，立杆与大横杆采用直角 扣件连接.接头交错布置,两个相邻立柱接头避免出现在同步同跨内 ,并在高度方向错开 的距离为50 cm;各接头中心距主节点的距离为60 cm（3） 大横杆大横杆置于小横杆之下,在立柱的内侧,用直角扣件与立柱扣紧;其长度为 3 跨,距离为60 cm,同一步大横杆四周要交圈•大横杆步距为1.4米。
大横杆采用对接扣件连接,其接头交错布置、不在同步、同跨内.相邻接头水平距离为50 cm,各接头距立柱的距离为50 cm.（4） 小横杆每一立杆与大横杆相交处（即主节点）,都必须设置一根小横杆,并采用直角扣件扣紧在 大横杆上，该杆轴先偏离之节点的距离为巧cm•小横杆间距应与立杆柱距相同，且根据作 业层脚手板搭设的需要,可在等间距设置增设1〜2根小横杆•其最大间距为75 cm.小横杆伸出外排大横杆边缘距离为10 cm;伸出里排大横杆距结构外边缘巧cm,且长度 为44 cm.上、下层小横杆应在立杆处错开布置，同层的相邻小横杆在立柱处相向布置.（5）纵、横向扫地杆纵向扫地杆采用直角扣件固定在距底座下皮20 cm处的立柱上，横向扫地杆则用直 角扣件固定在紧靠纵向扫地杆下方的立柱上6）剪刀撑本脚手架采用剪刀撑与横向斜撑 相结合的方式,随立柱、纵横向水平同步搭设, 用通长剪刀撑沿架高连续布置.单立杆部位则采用单立杆通长剪刀撑剪刀撑每 6 步 4 跨设置一道斜杆与地面的夹角在 45-60之间.斜杆相交点处于同一条直线上,并沿架高连 续布置.剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上两端分别 用旋转扣件固定，在其中间增加2---4各扣结点。
所有固定点距主节点距离为巧cm最 下部的斜杆与立杆的连接点距地面的高度控制在30 m 内.剪刀撑的杆件连接采用搭接, 其搭接长度为100 cm，并不少于2个旋转扣件固定•端部扣件盖板的边缘至杆端的距离为 10 cm横向斜撑搭设在B区脚手架部位，在同节内、由底到顶层呈“之”字型、在里、 外排立柱之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆 的伸出端上除拐角处横向斜撑外，中间每隔6 跨设置一道7.脚手板脚手板采用杨木，厚5 cm;宽35 cm;长度3・5的硬木板•作业层下部架设一道水平兜 网,随作业层上升,同时作业层不超过两层 .首层满铺一层脚手板 ,以上每隔六层也要满 铺一层脚手板，并设置安全网及防护栏杆•脚手板设置在3横向水平杆上，并在两端8 cm处 用直径1・2 mm的铁丝箍绕2~3圈固定•脚手板应平铺、满铺;铺稳，接缝中设两根小横杆, 各杆距接缝的距离不大于巧cm.靠墙一侧的脚手板离墙距离 为15 cm•拐角处两个方向的 脚手板应重叠放置,避免出现探头及空挡现象・8・连墙件连墙件采用刚性连接，垂直间距为3.6m冰平间距为牛5m.连墙件用国标钢管，将 脚手架与墙的连接采用直角扣件•距墙外皮0.25m处里外背短钢管，用直径48X3.5的 钢管与脚手架可靠拉结。
在建筑物的首层设置两道连墙杆.连墙件横竖向均匀布置与架 体和结构立面垂直，并尽量靠近主节点连墙杆伸出扣件的距离应为10 cm底部第一 跟大横杆就开始布置连墙杆 ,靠近构造柱柱的小横杆可直接作连墙杆用9.防护设施脚手架要满挂全封闭式的密目安全网.密目网采用 1.8X 6.0m 的规格，网目密度 不应低于 2000 目/100 m 2,用网绳绑扎在大横杆外立杆里侧.作业层网应高于平台 1.2m, 并在作业层下部架处设一道水平兜网.在架内高度 2.9m 处设首层平网,往上每隔 5 步距 设隔层平网,施工层应设随层网.作业层脚手架立杆于 0.6m 及 1.2m 处设有两道防护栏杆, 底部侧面设18 cm高的挡脚板.要有防止物体坠落等措施，严禁向下抛扔物料横杆放在框架柱内与安全网内的横杆绑牢，又一根横杆放在下一层框架柱内与 安全网的斜杆绑牢，另一根放在墙内与横杆绑牢支设安全网的斜杆间距应不大于 4m落地式钢管脚手架搭设的工艺流程为；场地平整—定位设置通长脚手板—纵向扫地杆—横向扫地杆一小横杆一大横杆一剪刀撑一连墙杆-铺脚手板一扎防护栏杆一扎安全 网定距定位在建筑物四角用尺量出立杆离墙距离，并做好标记；用钢卷尺拉直，分出 立杆位置，并用小竹片点出立杆标记；垫板；底座应准确地放在定位线上，垫板必须铺 放平稳，不得悬空。
再搭设首层脚手板的过程中，沿四周每框架件格内设一道斜支撑， 拐角处双向增设，待该部位脚手架与柱的连墙件可靠拉结后方可拆除当脚手架操作层 高出连墙件两步时 ，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除每排立 杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆外墙抹灰搭设钢管脚手架，内墙抹灰用木马凳里脚手架砌砖用金属平台架：1.金属平台架用型钢制作，用直径 20mm 以上钢丝绳斜拉使用前必须逐个检查 焊缝的牢固和完整状况，合格后方可拼装2•安放金属平台架地面与架脚接触部分必须垫50mm厚的脚手板楼层上安放金属平台架，下层楼板底必须在跨中加顶支柱3.平台架上脚手板应铺严，离墙空隙部分用脚手板铺齐4. 每个平台架使用荷载不得超过 800kg5. 几人平台架合并使用时，必须连接绑扎牢固上人斜道1 上人行坡道，宽度 1m ，坡度为 1 ：3.52 立杆、纵向水平杆间距应与结构脚手架相适应，单独坡道的立杆、纵向水平杆间距 为 1.5m 3 脚手板应铺严、铺牢对头搭接时板端部分应用双横向水平杆搭接板的板端应搭过横向水平杆2oomm，并用三角木填顺板头凸棱斜坡坡道的脚手板钉防滑条，防滑 条厚度3omm，间距为300mm。
4之字坡道的转弯处应搭设平台，但宽度为i・5m平台应绑剪刀撑或八字戗5坡道及平台必须绑两道护身栏杆和i8omm高度的挡脚板脚手架拆除脚手架拆除的原则，即先拆拉杆，脚手板，剪刀撑，斜撑，而后拆小横杆，大横杆， 立杆1 脚手架拆除程序应由上而下按步的拆除，先拆护身栏、脚手板和横向水平杆，丙 依次拆剪刀撑的上部扣件和接杆拆除全部剪刀撑、抛撑以前，必须搭设临时加因斜支撑预防架倾倒2 拆脚手架杆件，必须由 23 人协调操作，拆纵向水平杆时，应由站在中间的人向下 传递，严禁向下抛掷3 拆除作业区的周围及进出口处，必须派专人了望，严禁非作业人员进入危险区域， 拆除大片架子应加临地围栏作业区内电线及其他设备有阻碍时，应事先与有关部门联 系拆除、转移或加防护4 拆除全部过程中，应指派1 名责任心强、技术水平高的工人担任指挥和监护，并负 责拆除撤料和监护操作人员的作业5 已拆下的材料必须及时清理，运至指定地点码放6 拆到底部时，应先监时固定设施后，再拆除注意事项1 建筑登高作业（架子工），必须经专业安全技术培训，考试合格，持特殊作业操作 上岗证作业架子工的徒工必须办理学习证，在技工带领、指导下操作，非架子工未经 同意不得单独进行作业。
2正确使用个人安全防护用品，必须着装灵便（紧身紧袖），在高处（2m以上）作业 时，必须佩安全带并与搭好的立、横杆挂牢，穿防滑鞋作业时精神要集中，团结协作、 互相响应，统一指挥，不可“走过档”和跳跃架子，严禁打闹玩笑、酒后上班3 风力六级以上（含六级）强风和高温、大雨、大雪、大雾等恶劣天气，应停止高处 页脚内容7露天作业风、雨、雪过后要进行检查，发现倾斜下沉、松扣、崩扣要及时修复，合格 后方可使用4 脚手架要结合工程进度搭设，搭设未完的脚手架，在离开作业岗位时，不得留有固 定构件和不安全隐患，确保架子稳定5 脚手架搭设、拆除、维修和升降必须由架子工负责，非架子工不准从事脚手架操作落地式脚手架承载计算(1)计算依据钢管截面特征：(钢号：Q235, B类)规格©(mm)48X3.5惯性矩I (m4)12.19X104单位重量q (ki/m)3.84抵抗矩W (m3)5.08X103截面积A (m 2)489回转半径1(m)15.8抗弯、抗压容许应力[N/mm 2]205脚手架特性参数立杆纵距La (m)1.55脚手板重量qi (炖/m2)0・25立杆横距Lb (m)i・i连墙件纵距lW (m)3・6大横杆步距h(m)1.8连墙件横距hW(m)4・05施工荷载qKN/m23同时作业层数叫2内立杆距结构外皮宽度bi (m)0・35作业面铺脚手板宽度b2 (m)l・l+o・6=l・7(2)纵、横向水平杆承载验算横向水平杆；荷载：q=0・775X(i・2X0.25+1.4X3)=3・49 KN/m抗弯强度：Mmax=3・49 X o・62/2=0.63 KN.mmaxO =0・63 X W6/5080=l24N/im 2^f=205 N/rn 2饶度：W= (4X1.1X0.62—1.13+3X0.63) X109X3.49X0.6X103/(24X2.06X105X12・19X104 ) =3.13 血W L/400=1700/400=4・25 m纵向水平杆；荷载：P=3.49 X 0.5 X 1.7=2.97 KN抗弯强度： Mmax=.0213X 2.97X 1.55=0.98KN.mmaxO =0.98X106/5080=193N/m 2Wf=205 N/m2饶度： W=1.615X 2.97X 103X 1.553X 109/( 100X 2.06X 105X 12.19X 104)=7.11 mWL/150=1550/150=10 m( 3 )立杆、连墙件和扣件、顶板和基础验算立杆稳定验算；立杆计算截面以上架高 H0=19.2m恒载标准值： NGK=H0X(gk1+gk3)+n1Lagk2=19.2X (0.1081+ 0.0768)+ 2X 1.55X 0.3891=4.76KN活载标准值： NQK=n1X LaX qk=2X 1.55X 1.65=5.12KN轴向力设计值： N=1.2NGK+0.85X1.4NQK=1.2(NGK+NQK)1.2 X (4.76+5 ・12)=11 ・86KN风荷载标准值：Wk=0・7 X pZ X pS X3 °0.7X1.23X1.3X0.35=0.39KN/ m2风载产生弯距设计值： MW=0・12X WKX LaX h2=0・12X 0・39X 1・55X 1・82=0・24KN・m稳定验算：0.9X(N/甲A+Mw/W)Wfr ' m11.86 X 103/(0.24 X 489)+0・24 X 106/5080=148・3°N/皿 2W205K0・9 X1.1705)=194・6N血 2(4)连墙件稳定验算风荷载产生轴向力设计值： New=1.4X WkX Aw=1.4X 0.39X 3.6X 8.1=15.92KN脚手架平面外变形产生的轴向力： N0=5KN连墙件轴向力设计值： N1=New+N0=15.92+ 5=20.92KN连墙件的计算长度:l0=1.1+0.75=1・85m=1850皿长细比：入=l0/i=1850/15.8=117.09轴心受压构件稳定系数：甲=0・47稳定验算：即^A^fr x m20・ 92X103/(0.47X2X489)=45 ・5嘏血 2W205/1 ・5607=146N/皿 2扣件抗滑验算：N0RJ按直角扣件计：Rc=8・0KN/个]20・ 92KN W4 X & 0=32KN(5)地基承载力验算立杆底座承载力验算：NWRb[立杆底座承载力设计值Rb=40KN]11.86KNW40KN回填土地基承载力验算：N/AdWkXfk[按回填土 k=0・4 Ad=1・55 X 0.4=0・62 fk=10t/tf=98KN/tf ]11・ 62/0.62=18・74KN/m2W0・4 X 98=39 ・2KN/m?顶板地基承载力验算：N/Ad^[o ] [Ad=1・55X0-4=0・62 按设计提供数据[o ]=1・4X活载+1 ・2 X恒载=1・4 X 5+1 ・2 X 6=14.2KN/tf]11・ 62/0.62=18.74KN/m^14 ・2KN/m'杆承载最小安全系数(194・6-183.58) /194・6X100%=5・68%>5%回填土承载最小安全系数( 39・2-34・61) /39・2X 100%=11・71%>5%显然验算项目均是安全的。
