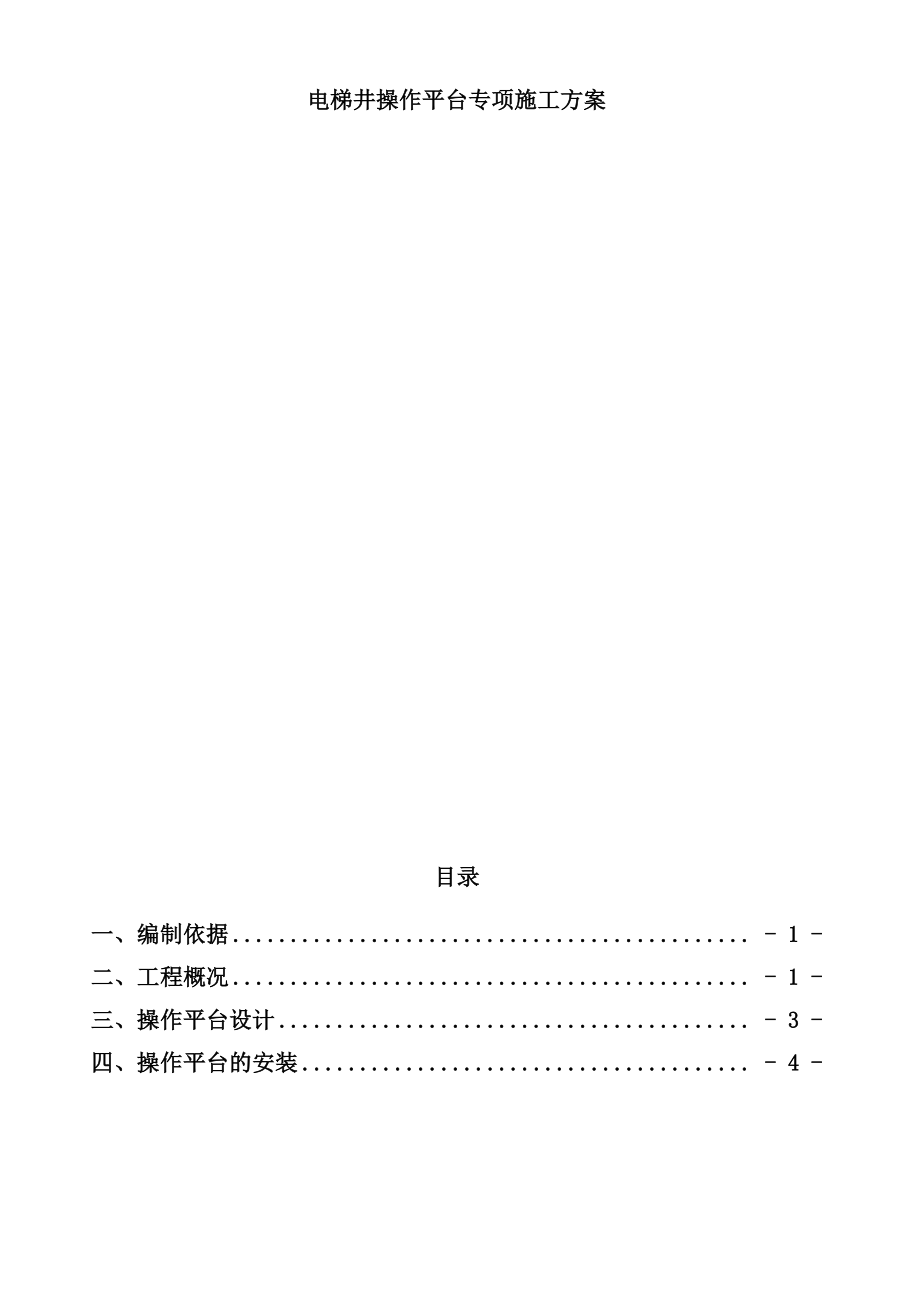

电梯井操作平台专项施工方案目录一、编制依据 - 1 -二、工程概况 - 1 -三、操作平台设计 - 3 -四、操作平台的安装 - 4 -五、安全管理措施 - 4 -六、应急预案 - 6 -七、电梯井操作平台脚手架计算书 - 7 -一、编制依据1.1天成皇家壹里16#、17#、18#、19# SB2及地下车库工程施工蓝图1.2《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-20011.3《建筑施工安全检查标准》 JGJ59-991.4《建筑施工高处作业安全技术》 JGJ80-911.5 公司《质量、环境、职业健康安全管理体系程序文件》1 . 6 《建筑施工手册》 ……………………………………………（第四版）二、工程概况2.1工程概况表 本工程位于河北省沧州市运河区黄河路北，迎宾大道东侧，我方施工范围为16#、17#、18#、19# SB2及地下车库工程序号项 目内 容1工程名称2工程地址3建设单位4设计单位5监理单位6施工单位7建筑功能商品住宅楼8合同工期18个月9质量目标安济杯2.2结构设计概况序号项 目内容序号项 目内容1建筑场地类别III类8结构安全等级二级2设计使用年限50年9结构重要系数1.03结构类型剪力墙结构10基本风压0.45KN/m24基本雪压0.30KN/m211防、耐火等级1级5混凝土强度基础底板C35S8；12钢材钢筋 强度设 计 值fy=210N /mm2HPB235地下室地下二层 外墙: C35P8。
梁板C30地下一层 外 墙C35P6 梁板C30钢筋 强度设 计 值fy=300N /mm2HRB335其它 层墙 柱 梁、 板、一层~四层 剪力墙、C35；梁板C25五层~顶层钢筋 强度设 计 值fy=360N /mm2HRB400楼梯剪力墙C30，梁板C25垫层 及防 水保 护层C206抗震设防类别丙类7地震设防烈度7度，设计基本地震加速度0.1g1选■■■■■ir：u/G QO1Q .——J亠三、操作平台设计「I」工字Mlg _ —_◊在电梯井墙体上按上图留设四个洞口，洞口尺寸为150mmX200mm,工字 钢穿完后每端伸出墙面200mm◊工字钢支撑完本次操作面后，在工字钢上按上图焊接500mm长©25段钢 筋，并在其上搭设脚手架脚手架横向间距为1300mm，纵向间距为800mm, 步距为1500mm◊电梯井内脚手架每6层重新搭设一次采用的钢管类型为妙48X3.5◊电梯井内操作面采用在地面预制完毕成品该操作面用50mm厚脚手板 与50X100木方组合制成，尺寸为比电梯井内尺寸每边小200mm详见下图:创LlM碰1翅◊脚手架上放置100X100木方后，用塔吊将预制工作面放在脚手架上， 并固定牢固。
四、 操作平台的安装4.1 施工准备◊ 按照施工方案向搭设人员和使用人员进行技术交底，明确操作平台的搭 设步骤和注意事项◊ 按本方案中所用材料的要求对钢管、扣件、脚手板等进行检查验收，不 合格产品不得使用4.2 脚手架搭设◊ 架子在挑梁以上 200mm 处加设通长扫地杆，以增强挑梁平面的整体性 和抗扭转刚度◊在模板操作面的下一层进行硬防护，以下每两层做软防护硬防护为满 铺脚手板，软防护为挂两层大眼网五、 安全管理措施5.1 安全设施◊ 作业人员应严格遵守高空作业操作规程，所用的材料堆放平衡，工具放 入工具袋内，上下传递物料严禁抛掷◊在施工中应合理安排施工程序，不要图快、不要颠倒操作程序◊作业人员不得在没有安全防护设施、非固定的构件上行走，严禁在连接 体或支撑件上上下攀登◊ 凡患高血压、心脏病、贫血证及其他不适于高处作业的人员，不得从事登高搭、拆作业，酒后人员禁止登高作业5.2安全管理制度◊ 施工证件：所有架子工必须持有效的特种工种作业操作证上岗◊ 施工手续：施工前必须进行安全技术交底，架子的搭设必须由架子工来 完成◊ 安全注意事项：a 施工时必须戴好安全帽，正确使用并系好安全带，穿具有安全性的防滑 胶底鞋。
b 搭设时避开立体交叉作业，并严格按施工方案及相应安全规范进行施 工，控制好立杆的垂直度，横杆水平以确保节点符合要求c 在架子的搭设过程中，一定要按照操作规程施工，严禁非法操作d 操作平台必须经过安全员验收合格后方可使用e 操作平台上严禁堆放不必要的施工材料，只为施工人员支拆模板用f 严格避免以下违章作业：(1) 利用操作平台吊运重物；(2)作业人员攀登架子上下；(3)在架子上拉 结、支撑模板等；(4)任意拆除脚手架部件和连墙杆；g 操作平台拆除时，应由架子工负责拆除工作，非专业人员不得随意拆卸 h 五级及以上大风和雾、雨、雪天停止脚手架上作业，雨、雪后上架操作 应注意防滑，并扫除积雪5.3操作平台的维护及管理◊ 项目部管理人员定期组织施工班组长检查井内操作平台的搭设情况，是 否符合设计要求，查看是否有松动、变形、损坏或者脱落等现象，发现问 题及时处理◊定期使用扭力扳手检查扣件的扭矩是否达标，及时加固扣件上的螺丝 及时润滑保养，破损扣件及时更换六、应急预案 文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必 然保障，也是我项目部创建“文明现场”、的基本要求为此项目经理部成 立以项目经理为组长的安全防护领导小组。
对紧急事件发生进行处理6.1 成立应急指挥领导小组组成员名单组 长：副组长：成 员：6.2 成立施工现场应急救援小组 由项目部全体管理人员组成施工现场应急救援小组，项目经理任小组组长6.3 职责和分工 事故应急救援指挥领导小组负责本项目部事故应急救援工作的组织和指 挥，日常工作由项目部工程经理和安全员兼管一旦发生重大事故或紧急 情况时，以指挥领导小组为基础，立即成立事故应急救援指挥部，指挥部 设在项目部会议室施工现场应急救援小组负责事故的现场抢救和应急处 置及报警工作6.4 事故发生落及处理1、高处坠及物体打击事故的抢险措施 （1）工地急救员边抢救边就近送医院2）检查操作平台：操作层的跳板必须满铺，并设置踢脚板和防护栏杆和 安全平网2、火灾事故的抢险措施 （1）迅速切断电源，以免事态扩大，切断电源时应戴绝缘手套，使用有绝 缘柄的工具当火场离开关较远时需剪断电线时，火线和零线应分开错位 剪断，以免在钳口处造成短路，并防止电源线掉在地上造成短路使人员触 电2）当电源线因其他原因不能及时切断时，一方面派人去供电端拉闸，一 方面灭火时，人体的各部位与带电体保持一定充分距离，抢险人员必须穿 戴绝缘用品。
3）气焊中，氧气软管着火时，不得折弯软管断气，应迅速关闭氧气阀门 停止供氧乙炔软管着火时，应先关熄炬火，可用弯折前面一段软管的办 法将火熄灭4）一般情况发生火灾，工地先用灭火器将火扑灭，情况严重立即打“119” 报警、讲清火险发生的地点、情况、报告人及单位等七、电梯井操作平台脚手架计算书计算参数:模板支架搭设高度为18.0m,立杆的纵距b=0.80m，立杆的横距l=1.30m,立杆的步距h=1.50m木方50X100mm，间距300mm，剪切强度1.6N/mm2,抗弯强度13.0N/mm2，弹性模量9500.0N/mm4施工活荷载4.00kN/m2扣件计算折减系数取1.00因操作平台仅作为模板安装时操作面，故其强度不做计算本工程仅 对脚手架进行计算：一、模板支架荷载标准值（立杆轴力）作用于模板支架的荷载包括静荷载、活荷载和风荷载1.静荷载标准值包括以下内容：⑴脚手架的自重（kN）：NG1 = 0.129X18.000=2.324kN(2)模板的自重(kN)：NG2 = 0.350X0.800X1.300=0.364kN经计算得到，静荷载标准值NG = (NG1+NG2)= 2.688kN。
2. 活荷载为施工荷载标准值经计算得到，活荷载标准值NQ = (4.000+0.000)X0.800X1.300=4.160kN3. 不考虑风荷载时，立杆的轴向压力设计值计算公式N = 1.20NG + 1.40NQ立杆的稳定性计算不考虑风荷载时，立杆的稳定性计算公式其中N —— 立杆的轴心压力设计值，N二9.05kN$ 轴心受压立杆的稳定系数,由长细比10/i查表得到；i 计算立杆的截面回转半径(cm) ； i = 1.58A 立杆净截面面积(cm2) ； A = 4.89W ——立杆净截面抵抗矩(cm3)； W = 5.08 钢管立杆抗压强度计算值(N/mm2)；[f] —— 钢管立杆抗压强度设计值，[f] = 205.00N/mm2； 10 计算长度(m)；如果完全参照《扣件式规范》，由公式(1)或(2)计算 10 = kluh (1)10 = (h+2a) (2)k1——计算长度附加系数，按照表1取值为1.155；u ——计算长度系数，参照《扣件式规范》表5.3.3； u =1.750a ――立杆上端伸出顶层横杆中心线至模板支撑点的长 度；a = 0.30m；公式(1)的计算结果：l0=1.155X1.750X1.50=3.032m兄=3032/15.8=191.891 0=0.197口二9049/(0.197 X 489)=93・885N/mm2,立杆的稳定性计 算a < [f],满足要求！公式(2)的计算结果：l0=1.500+2X0.300=2.100m乂 =2100/15.8=132.911 0=0.386口=9049/(0.386 X 489)=47・887N/mm2,立杆的稳定性计 算口 < [f],满足要求！如果考虑到高支撑架的安全因素，适宜由公式(3)计算10 = k1k2(h+2a) (3)k2 ——计算长度附加系数，按照表2取值为1.037； 公式(3)的计算结果：10=1.155 X 1.037 X (1.500+2 X 0.300)=2.515m 兄=2515/15.8=159.193 0=0.277口=9049/(0.277X 489)=66・808N/mm2，立杆的稳定性计 算a < [f],满足要求！三、工字钢的抗剪力计算据上述计算知，工字钢剪力最大处V=13.05KN水平支撑梁的截面惯性矩I二1130.00cm4，截面抵抗矩W = 141.00cm3, 截面积A = 26.10cm2抗剪计算强度 f= N/A=13.05X1000/2610.0=5 N/mm2水平支撑梁的抗剪计算强度小于215.0N/mm2,满足要求！。
