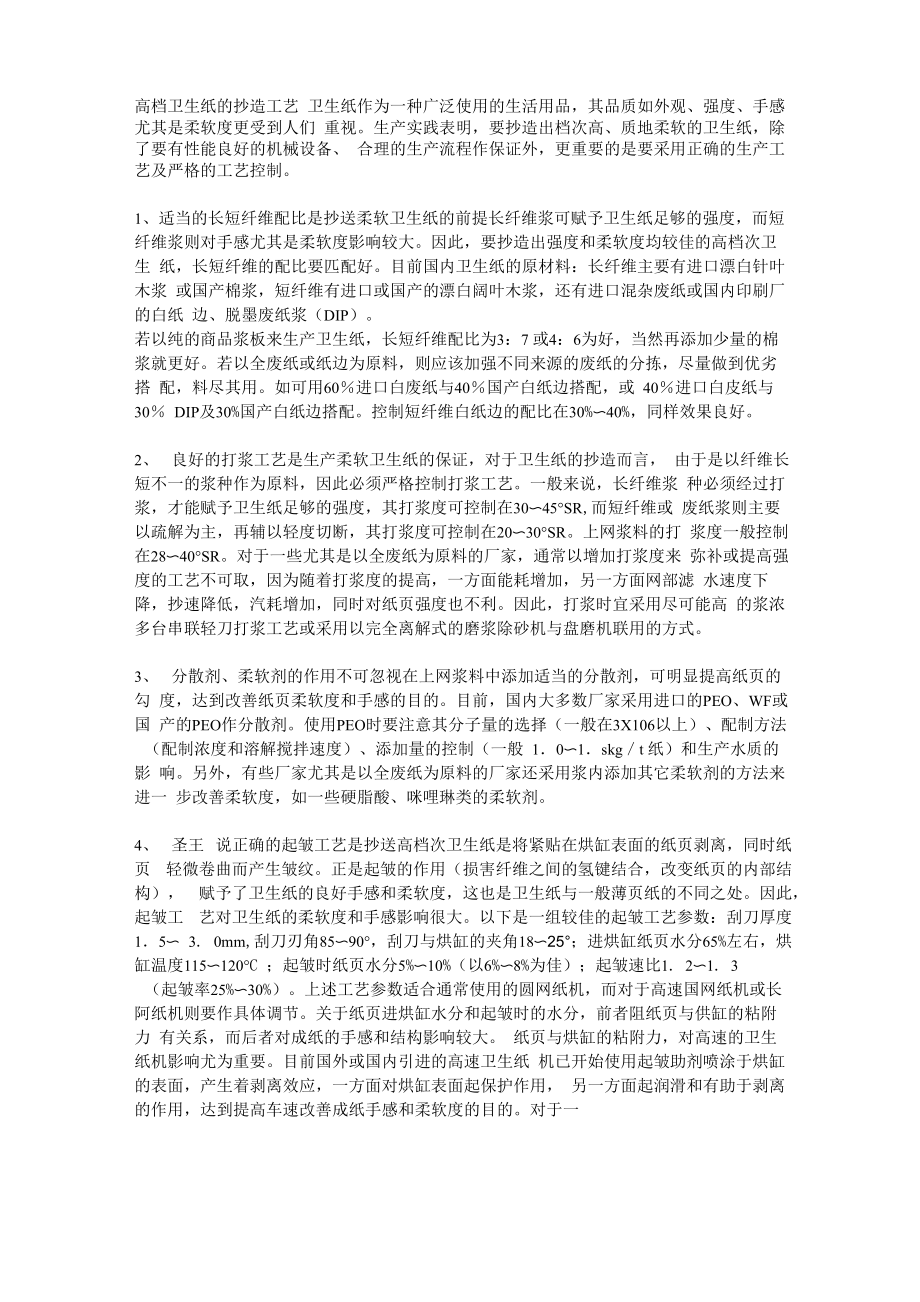

高档卫生纸的抄造工艺 卫生纸作为一种广泛使用的生活用品，其品质如外观、强度、手感尤其是柔软度更受到人们 重视生产实践表明，要抄造出档次高、质地柔软的卫生纸，除了要有性能良好的机械设备、 合理的生产流程作保证外，更重要的是要采用正确的生产工艺及严格的工艺控制1、适当的长短纤维配比是抄送柔软卫生纸的前提长纤维浆可赋予卫生纸足够的强度，而短 纤维浆则对手感尤其是柔软度影响较大因此，要抄造出强度和柔软度均较佳的高档次卫生 纸，长短纤维的配比要匹配好目前国内卫生纸的原材料：长纤维主要有进口漂白针叶木浆 或国产棉浆，短纤维有进口或国产的漂白阔叶木浆，还有进口混杂废纸或国内印刷厂的白纸 边、脱墨废纸浆（DIP）若以纯的商品浆板来生产卫生纸，长短纤维配比为3：7 或4：6为好，当然再添加少量的棉 浆就更好若以全废纸或纸边为原料，则应该加强不同来源的废纸的分拣，尽量做到优劣搭 配，料尽其用如可用60％进口白废纸与40％国产白纸边搭配，或 40％进口白皮纸与30％ DIP及30%国产白纸边搭配控制短纤维白纸边的配比在30%〜40%，同样效果良好2、 良好的打浆工艺是生产柔软卫生纸的保证，对于卫生纸的抄造而言， 由于是以纤维长短不一的浆种作为原料，因此必须严格控制打浆工艺。
一般来说，长纤维浆 种必须经过打浆，才能赋予卫生纸足够的强度，其打浆度可控制在30〜45°SR,而短纤维或 废纸浆则主要以疏解为主，再辅以轻度切断，其打浆度可控制在20〜30°SR上网浆料的打 浆度一般控制在28〜40°SR对于一些尤其是以全废纸为原料的厂家，通常以增加打浆度来 弥补或提高强度的工艺不可取，因为随着打浆度的提高，一方面能耗增加，另一方面网部滤 水速度下降，抄速降低，汽耗增加，同时对纸页强度也不利因此，打浆时宜采用尽可能高 的浆浓多台串联轻刀打浆工艺或采用以完全离解式的磨浆除砂机与盘磨机联用的方式3、 分散剂、柔软剂的作用不可忽视在上网浆料中添加适当的分散剂，可明显提高纸页的勾 度，达到改善纸页柔软度和手感的目的目前，国内大多数厂家采用进口的PEO、WF或国 产的PEO作分散剂使用PEO时要注意其分子量的选择（一般在3X106以上）、配制方法（配制浓度和溶解搅拌速度）、添加量的控制（一般 1．0〜1．skg／t 纸）和生产水质的影 响另外，有些厂家尤其是以全废纸为原料的厂家还采用浆内添加其它柔软剂的方法来进一 步改善柔软度，如一些硬脂酸、咪哩琳类的柔软剂4、 圣王 说正确的起皱工艺是抄送高档次卫生纸是将紧贴在烘缸表面的纸页剥离，同时纸页 轻微卷曲而产生皱纹。
正是起皱的作用（损害纤维之间的氢键结合，改变纸页的内部结构）， 赋予了卫生纸的良好手感和柔软度，这也是卫生纸与一般薄页纸的不同之处因此，起皱工 艺对卫生纸的柔软度和手感影响很大以下是一组较佳的起皱工艺参数：刮刀厚度 1．5〜 3. 0mm,刮刀刃角85〜90°，刮刀与烘缸的夹角18〜25°；进烘缸纸页水分65%左右，烘 缸温度115〜120°C ；起皱时纸页水分5%〜10%（以6%〜8%为佳）；起皱速比1. 2〜1. 3（起皱率25%〜30%）上述工艺参数适合通常使用的圆网纸机，而对于高速国网纸机或长 阿纸机则要作具体调节关于纸页进烘缸水分和起皱时的水分，前者阻纸页与供缸的粘附力 有关系，而后者对成纸的手感和结构影响较大 纸页与烘缸的粘附力，对高速的卫生纸机影响尤为重要目前国外或国内引进的高速卫生纸 机已开始使用起皱助剂喷涂于烘缸的表面，产生着剥离效应，一方面对烘缸表面起保护作用， 另一方面起润滑和有助于剥离的作用，达到提高车速改善成纸手感和柔软度的目的对于一般的圆网纸机，起皱助剂的效果还有待于生产的检验综上所述，通过严格的工艺控制，适当的纤维配比，正确的打浆工艺，再辅以性能优越的分 散剂和其它助剂，可以达到降低定量，抄造出质地柔软、强度好的高级卫生纸和纸巾纸的目 的。
