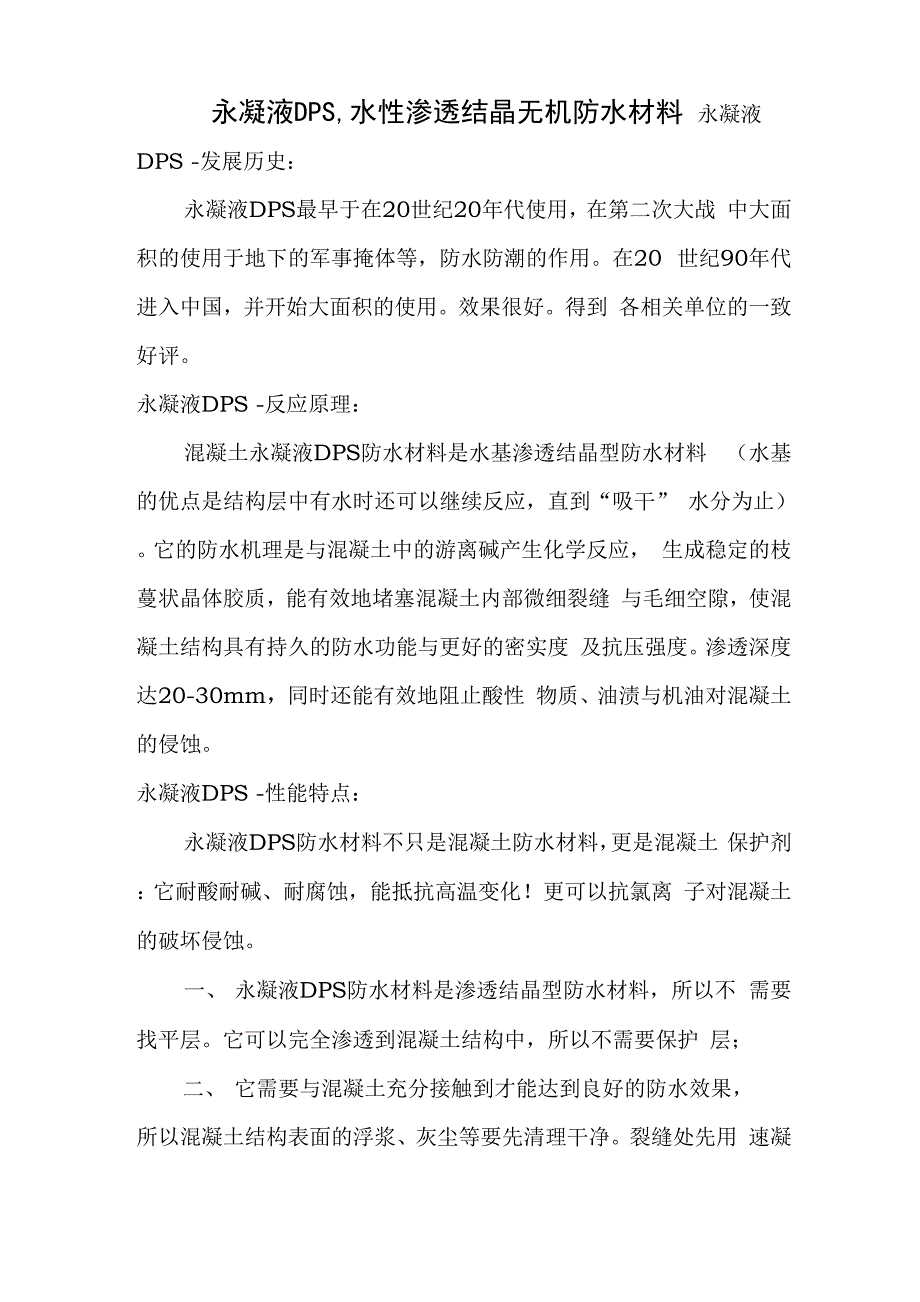

永凝液DPS,水性渗透结晶无机防水材料 永凝液DPS -发展历史：永凝液DPS最早于在20世纪20年代使用，在第二次大战 中大面积的使用于地下的军事掩体等，防水防潮的作用在20 世纪90年代进入中国，并开始大面积的使用效果很好得到 各相关单位的一致好评永凝液DPS -反应原理：混凝土永凝液DPS防水材料是水基渗透结晶型防水材料 （水基的优点是结构层中有水时还可以继续反应，直到“吸干” 水分为止）它的防水机理是与混凝土中的游离碱产生化学反应， 生成稳定的枝蔓状晶体胶质，能有效地堵塞混凝土内部微细裂缝 与毛细空隙，使混凝土结构具有持久的防水功能与更好的密实度 及抗压强度渗透深度达20-30mm，同时还能有效地阻止酸性 物质、油渍与机油对混凝土的侵蚀永凝液DPS -性能特点：永凝液DPS防水材料不只是混凝土防水材料，更是混凝土 保护剂：它耐酸耐碱、耐腐蚀，能抵抗高温变化！更可以抗氯离 子对混凝土的破坏侵蚀一、 永凝液DPS防水材料是渗透结晶型防水材料，所以不 需要找平层它可以完全渗透到混凝土结构中，所以不需要保护 层；二、 它需要与混凝土充分接触到才能达到良好的防水效果，所以混凝土结构表面的浮浆、灰尘等要先清理干净。
裂缝处先用 速凝水泥等修补好；三、 它是水剂的低密度防水材料，直接在混凝土基层上均 匀喷涂两遍即可，不需要额外养护等施工成本低，施工进度快;四、 渗透深度可以达到3厘米左右抗渗等级达到S11以 上五、 有良好的耐酸耐碱、耐腐蚀性可抵抗温度变化对混 凝土的影响可以抵抗氯离子对混凝土的渗入破坏可以增强混 凝土结构表面的抗压强度等；六、 永凝液DPS防水材料是无机防水材料，所以不会老化 变质效果非常稳当施工后基本与混凝土结构同寿命；七、 可在潮湿的混凝土作业面上施工，但是不能有明水 可在背水面施工；八、 因为是深渗透结晶型防水材料，所以不会有老化、搭 接不严密、脱层滑动等传统问题存在；九、 可以对混凝土、钢筋等起到良好的保护作用；十、完全环保无毒，可做游泳池、污水池、水厂等内墙十一、因为是深渗透结晶型防水材料，所以不是表面密封的 水珠状，而是成亲水性永凝液DPS -执行标准：DBJ01-01-54-2001《界面渗透型防水涂料质量检验评定标准》JCT1018-2006 II型DPS《水性渗透结晶型防水材料》永凝液DPS -参数：PH 值：11±1；外观：无色无味；密度：1.07±0.05；可燃性：不可燃；冰点：0 °；沸点：100°；表面张力：V36 mN/m;凝胶化时间：V400分钟；没有初凝；渗透深度：3厘米左右（强度C25的混凝土）；抗渗等级：2 S11级；抗压强度：2 100%；48小时吸水率：V 65%；抗透水压力比：2200%；抗冻性：20°〜-20°, 15次表面无粉化，裂纹；耐热性：80°, 72小时，表面无粉化，裂纹；耐碱性：饱与氢氧化钙溶液浸泡168小时，表面无粉化， 裂纹；耐酸性：1%盐酸溶液浸泡168小时，表面无粉化，裂纹;钢筋腐蚀：无腐蚀；抗氯离子渗透性：V1000 C；保质期：大于5年；环保性：满足GB 18582-2001《室内装修材料有害物质 限量》标准。
永凝液DPS -验收规范：DBJ01-54-2001《界面渗透型防水涂料质量检验评定标 准》JCT1018-2006 II型DPS《水性渗透结晶型防水材料》GB 50208—2002《地下防水工程质量验收规范》CECS 195-2006《聚合物水泥、渗透结晶型防水材料应 用技术规范》永凝液DPS -永凝液DPS防水材料代表工程：中国三峡大坝（大坝工程二期，长25公里，深80米）厦门BRT快速公交系统（长28公里，宽10米的桥面，共 计防水面积28万补左右）厦门火车站地下商业广场（占地面积9万平方，深45米-12米，底板、顶板等）沪蓉西高速国内各污水厂哈大线厦成高速亚洲酿酒厂（厦门）酒窖上海浦东机场永凝液DPS -基本施工方案：1. 混凝土基面处理要点：保证即将施工的混凝土基层面是完整的、干净的、 密实的、没有大于0・3mm的缝隙强度在C25以上混凝土 表面可以潮湿，但不能用明水；永凝液DPS防水施工队伍进场 之前总包单位需将施工作业面的模板、脚手架与混凝土表面的浮 浆、泥土等渣滓清理干净;将混凝土基层的穿墙螺栓孔钢筋割掉， 用速凝水泥封实；检查是否有细微裂缝线，如有裂缝要采用修补 的方法进行修补。
修补可以采用此做法：沿着裂缝线凿出宽约 5cm，深约3cm的V型槽，先喷永凝液DPS 一遍，然后用速 凝水泥抹实（为了防止速凝水泥凝固过程中产生新的裂隙，凝固 过程的几分钟内用刷子湿水多次养护），再喷永凝液DPS 一遍； 墙上的蜂窝、麻面及漏筋处，须凿去表面的松散砼，用清水冲洗 干净待表层晾干后，喷永凝液DPS 一道，然后用速凝水泥抹 实，再喷一道永凝液DPS;2.待整个混凝土基层面整理好以后，清扫干净，表面不能有明 水（混凝土基面潮湿没问题）为了达到喷量均匀的目的，宜在 墙面弹出约2米宽的分格墨线；3.整个混凝土基层表面喷一道永凝液DPS,用量为8平方/ 公斤;注意：a永凝液DPS防水材料严禁加水或其他物质使用不能加入任 何其他成分；b打开永凝液DPS防水材料包装前，上下摇晃一分钟左右；c喷永凝液DPS时，要注意喷时速度需缓慢、均匀，防止漏喷、 多喷，以混凝土表面湿润，出现水迹现象即可；d雨天不宜进行室外喷涂作业，如果施工过程有大水冲过，要重 新喷涂风力大于5级以上的天气不宜进行室外喷涂作业；e在气温高于35笆时的烈日环境下进行喷涂作业时，要洒用适 当的清水润湿混凝土表面，以防止永凝液DPS防水材料过度挥 发；f气温低于0°C时不宜施工；g喷涂永凝液DPS防水材料时选用低压喷雾器即可。
高压喷雾 器会造成浪费；2. 时隔16-24小时后，再喷永凝液DPS 一遍，用量为4-6平方 /公斤；3. 再时隔24小时后，即可组织闭水试验验收参用标准《地下 防水工程验收规范》(GB50208—2002)等；4. 进行下一步工序永凝液DPS -特别说明：永凝液DPS,为无色无味的环保防水材料因为它是深层 渗透结晶，所以施工完以后在混凝土结构表面没有什么变化只 是在洒水实验时会感觉水散开的速度会慢很多，水渗入的深度会 浅很多因为以上的特点，所以此材料在国内似乎不太适合中国国 情：1，因为表面没什么变化，很多相关人士就认为这个材料就 是矿泉水，根本不做深入探求；2,太容易作假包括原材料作 假与施工以后作假现阶段出现的永凝液DPS+ （渗透成膜型、着色型）防水材 料可以比较好的解决以上问题它具备永凝液DPS防水材料的 一切优点外，还有：1，它不光可以施工于混凝土结构面，还可 以施工于水泥砂浆表面；2,会有渗透成膜，表观变化可以满足 不同层次客户的要求；3,它的柔性型与拉伸强度比永凝液DPS 强很多这些都可以从相关检查报告中得出。
