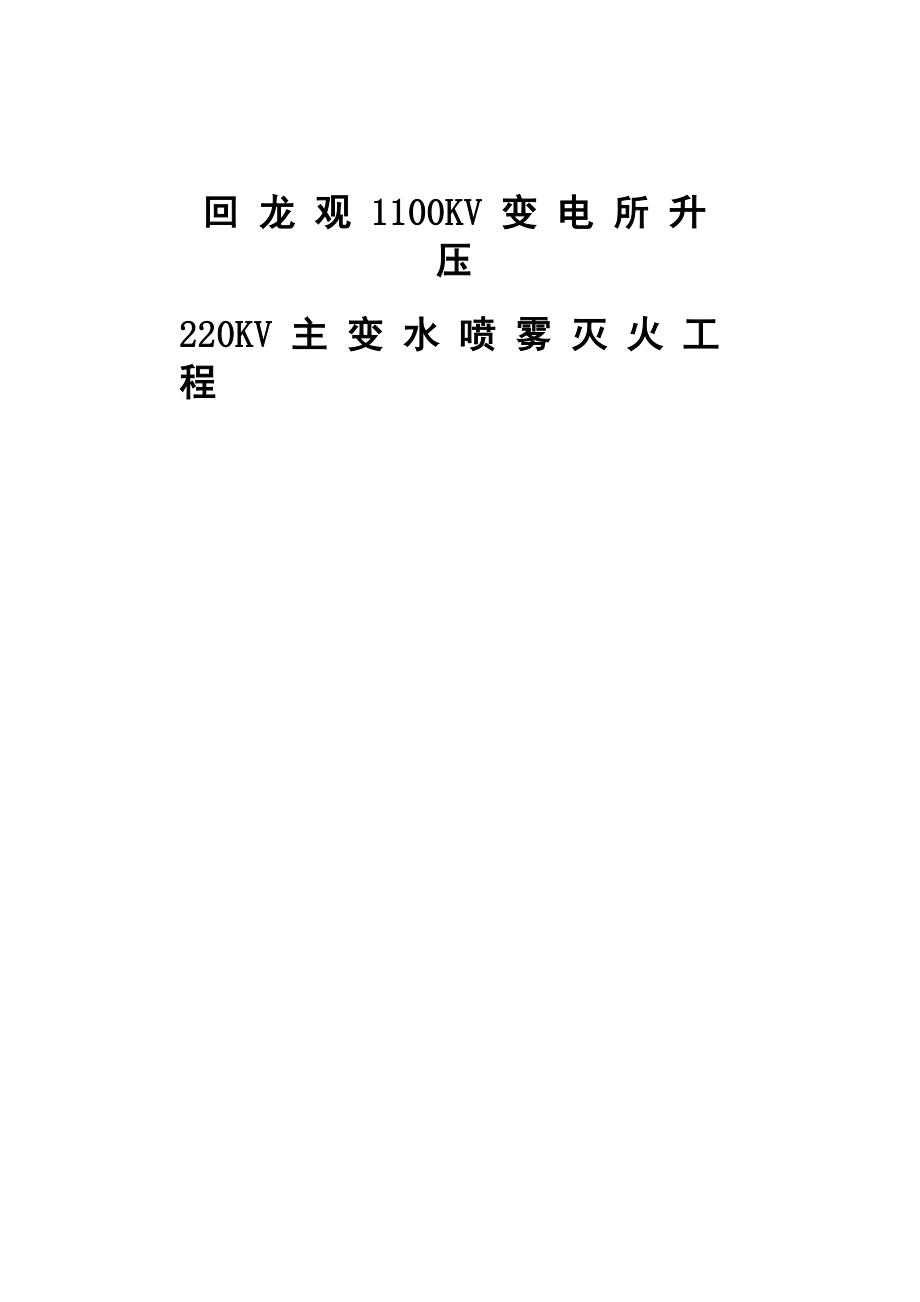

回 龙 观 1100KV 变 电 所 升 压220KV 主 变 水 喷 雾 灭 火 工 程施工组织设计北京中消伟业安全技术工程有限公司2005年8月编制：日期：审核：日期：批准：日期：第一章 指导思想及实施目标第一节 指导思想在认真阅读招标文件，领会精神和对工程现场实地勘察的基础上， 编制了回龙观 110KV 变电所升压主变水喷雾工程的施工组织设计该施 工组织设计用以指导和规范工程施工，确保优质、高速、安全地完成本 工程的建设任务第二节 实施目标在精心组织，密切配合的基础上，确保实现如下目标：1、质量目标我们承诺：确保本工程为“优质”工程，具体质量保证措施祥见 “第九章质量保证体系及措施”2、安全目标杜绝伤亡及火灾、机械等事故，确保本工程为“0”事故工程3、安全文明施工及环境保护目标严格按照建设部和北京市有关施工现场文明施工管理规定进行施 工，配合甲方和总包方，确保本工程为安全文明工地在确保工程质量和工期的前提下，树立全员环保意识，采取有效措 施，减少施工噪音和环境污染，自觉保护场内公用设施杜绝施工扰民现 象，最大限度减少对周边居民正常工作和生活的影响，最大限度减少对 环境的污染4、竣工交验目标确保安装工程竣工资料的真实性、完整性。
5、工程服务目标我们对本消防安装工程质量全面负责按照国家标准和招标文件要求 在保修期内及时进行工程回访及维修现场免费为使用部门进行运行、 维护培训第二章 工程概况一、 工程概况回龙观变电站位于北京回龙观主变消防水喷雾系统工程概况如下： 新建消防水池和消防水泵房，敷设 DN200 消防主管道，消防水池自 动补水系统在消防水泵房内安装消防稳压设备1 套，为消防系统稳压， 压力变动范围：0.35〜0.45MPa每台主变布置DN150喷雾立管14根， 安装160L/120水喷雾头20个，80L/900水喷雾头17个，80L/30水喷雾 头6个每台主变设置一组DN200雨淋阀组，2套雨淋阀组集中安装于消 防水泵房消防水泵设置巡检装置，可对消防水泵进行定期检测、传动 本工程火灾智能控制屏布置在警卫室消防泵动力柜、消防电源柜设置 在消防泵房在主变旁设置消防现场控制柜本系统可以自动、手动、 就地启动系统灭火二、 工程主要工作量1、主变消防水喷雾系统主要设备、材料序号设备、材料名称规格型号数量1消防水泵250HBRX-3Q=300ma/h H=90m N=110KW2台2稳压泵40DL-5Q=10m3/h H=60m N=4KW2台3稳压罐巾1200*25001台4雨淋阀组DN2002组5蜗轮传动蝶阀DN2004个6蜗轮传动信号蝶阀DN2004个7蜗轮传动蝶阀DN1501个8水流指示器DN2002个9蝶型止回阀DN2002个10电动蝶阀PN=1.6Mpa DN1501个11电动浮球阀PN=1.6Mpa DN1001个12可曲挠橡胶接头K-ST PN=1.6Mpa DN2002个13Y型过滤器DN2002个14电磁阀DN501个15止回阀DN502个16闸板阀DN501个17截止阀DN502个18截止阀DN402个19截止阀DN322个20液位计XMTT261个21水泵结合器DN1002个22水喷雾头160/120040个27水喷雾头80/90034个28水喷雾头80/30。
12个29镀锌钢管DN20050m30镀锌钢管DN15080m31镀锌钢管DN10080m32镀锌钢管DN80100m33配套管件一批34压力表8块35消防智能控制屏1台36现场控制柜1台37消防水泵动力开关柜1台38消防水泵电源互投柜1台39线型感温火灾探测器JTW-LD-TSD1005/E1200m40特种电缆600m41信号解码器TSD1005/JM4对终端处理器TSD1005/ZD42动力电缆3X185 + 2X95200m43控制电缆4445第三章施工组织科学合理的管理制度，统一有效的项目管理系统是顺利施工的重要 保证为此，我们在本消防工程的施工组织上，按照项目法施工的模式 组建一个精干、高效的项目经理部，实行项目经理负责制一、 机构组成项目部由项目经理、项目技术负责人、质检员、安全员、资料员组成 项目经理为工程的总负责人，全面负责本工程的施工、管理工作 项目技术负责人全面负责本工程的技术工作，负责设计深化，施工 技术方案的确定质检员负责施工质量的检查工作 安全员负责施工安全工作 资料员负责施工资料的整理管理汇总工作二、 项目组织机构项目经理 李建伟项目组织机构水暖工长 程学文水暖工长 刘长全电气工长 赵安质检员 肖世源安全员 张世刚第三章施工方案一、 施工准备一）、组织准备组织回龙观变电站消防工程项目经理部，全面负责回龙观变电站消防工程的施工。
二）、技术准备1、甲方组织，设计参加对施工图纸进行会审，进行了设计交底2、协调甲方主管部门及站内运行人员，保证其施工安全3、甲方提供了稳定的施工电源、水源以及固定、充足的施工场所4、向施工人员做了施工技术交底和施工安全技术交底与土建专业 施工人员协调了关于交叉作业的各种配合工作5、 向监理单位报验相关资料，经审批合格，允许开工后6、 施工人员素质、数量符合施工要求，施工必备机械和材料进场三）施工机械设备准备主要施工机械设备统计表序号名称单位数量备注1电焊机台3管道焊接2气焊、气割工具套3管道切割3砂轮锯台2管道切割4角磨机台4金属打磨5套丝扳套2钢管套丝6倒链（1吨）个2下管7倒链（2吨）个1下管8电锤台1设备管道生根9电动升压泵台1水压试验10弯管器台111台钻台112手枪钻台213开孔器个114万用表个215摇表个216水平尺把217压力钳个1四）施工人员准备1、 项目经理 1人2、 项目技术员 1人3、项目质检员 1人4、项目安全员1人；5、材料员1人；6、水工工长：1人7、电气工长：1人8、电焊工：4人；9、电 工：4人；10、管道工：8人；11、辅助工8人12、架子工：2人二、施工部署我公司施工人员进入现场后将视工程具体进展情况，具备施工条件 的分部分项工程抢先施工。
计划将工程分为几个作业面，进入现场后一 起开工，齐头并进，加班加点，见缝插针，与甲方和协作单位及时沟通 确保工期在消防泵房和主变具备施工条件后，组织全部施工力量进行施工 如果条件允许，计划分成以下几个作业面同时进行施工：（1）消防水泵 房安装，（2）水喷雾立管制作，（3）配电柜安装，电缆敷设4）水喷 雾立管安装，如果现场不允许同时这么多作业面同时施工，我们将在能 施工的作业面在保证质量的前提下加紧施工，为晚施工的作业面提供时 间、设备人员保证确保在30天内完成水喷雾系统的全部工作并完成 消防检测和消防验收工作，使消防系统投入运行三、施工方法1、消防水泵房设备管道安装：首先进行水泵基础浇注，养护期结束，进行消防水泵安装和地脚螺 栓二次浇筑，两台泵同时安装，同时二次浇筑浇筑养护期间进行雨淋 阀、稳压设备、管道安装，进行消防水池自动补水系统安装以及控制盘 柜安装，在基础保养期安装管道时，水泵进出口管道不得连接，以免泵 体受应力损坏当地脚螺栓二次浇灌强度达到75%以上时方可连接泵体 管道安装完毕后，调整水泵纵横中心线、水平度以及联轴器中心线，达 到施工规范要求后进入调试阶段消防水泵、稳压泵先进行电机无负荷 试运转，测试电压、电流、电阻合格后逐渐进行负荷试运转，最后进行 联动试验。
2、雨淋阀设备安装：检查对到货的设备及配件进行检查，表面不得有裂纹、砂眼锈蚀 以及防腐层不全的缺陷配件齐全，质量符合规范安装雨淋阀按照厂家提供的安装说明书进行安装，安装高度1.3 米蝶阀在对夹法兰安装完成后进行安装，手动蝶阀采用双头螺栓对夹 过滤器注意正确的安装方向，过滤器本体上的箭头方向为水流方向支架安装 在以上设备安装过程中，同步进行支架的安装支架未 安装之前，设备应临时支固，支架未安装完毕之前，不许进行整体水压 试验调试 雨淋阀按照使用说明书和设计图纸的要求进行调试蝶阀启闭灵活，关断紧密过滤器的滤网应容易拆卸雨淋阀安装时技术人员对雨淋阀间的尺寸，管道接口，预留管道、埋件进行核对检查设备材料到货和质量情况3、水喷雾立管制作、安装水喷雾立管的工艺要求较高，故对其制作安装不要过度追求速度， 坚持逐件放大样进场之后即选择开阔、平坦的场地制作钢平台，作为 放大样平台，现场技术负责人经过测量变压器实际尺寸与施工图纸进行 比较，给出大样图每一根立管逐一以以1：1 比例放大样制作并且根 据现场情况，实时与设计联系，对立管尺寸进行适当调整，以满足带电 距离和改善水雾包络效果立管制作完毕后，清理管膛内污杂物，将管道外表面清理干净，为 刷漆作准备。
水喷雾立管安装时，为保证主变及周边设备的安全，需要搭设脚手 架4、管道施工要求材料检验检查各种材料的资料、检验报告是否齐全，是否符合 设计要求检验管道、管件及阀门的规格、型号等是否符合图纸要求 镀锌钢管表面如有裂纹、夹砂、褶皱、重皮、锈蚀以及管壁厚薄不一、 镀锌层厚薄不一等缺陷，则不得使用材质及施工方法公称直径小于DN100的热镀锌钢管采用套丝连接 公称直径大于 DN100 的热镀锌钢管和螺旋焊缝钢管采用手工电弧焊接 排水铸铁管道采用石棉水泥打口连接丝扣连接的钢管套丝丝扣要光滑整齐，一次拧紧并防止拧过，丝扣 填料均匀管道焊接前将两端的镀锌层用角膜机打磨干净，打磨以露出金属光泽为准焊接使用E43型号焊条，打磨V字型坡口，坡口角度为65o,管 子钝边高度为-3mm焊缝宽度均匀，表面光滑，无裂缝、气孔、砂眼及 其他缺陷；焊接完毕将焊皮敲掉管道安装中断时，应将管道临时封堵铸铁管道打口石棉水泥按如下比例配制：石棉：425号水泥：水 =3： 7：1制均匀打口时捻凿发出金属撞击声音为合格水压试验：消防水管道水压试验压力1.4Mpa压力保持2小时检查管道外观，以 小锤轻敲承插口和焊口，不渗不漏为合格变频给水系统上水管道水压 试验压力为0.90Mpa，压力保持10分钟压降不大于0.05Mpa，管道外观 检查不渗不漏为合格。
防腐：埋地镀锌管道进行如下防腐处理：刷三道沥青漆,缠裹玻璃丝布两 道明装的室内消防管道外壁均刷樟丹一道，红色永保新调和漆两道水喷雾立管属于室外管道，受自然环境侵蚀较严重，又由于布置在 主变压器周围，维修刷漆非常不便，故采用环氧树脂漆防腐，专用底漆 两道，再刷面漆两道立管刷漆后，根部（2m以下）用软塑料包扎保护 管道冲洗：管道冲洗水流流速不得小于3m/s5、 控制柜安装在电缆敷设之前将各控制柜就位6、 电缆敷设、接线电缆敷设前，现场技术负责人及电气工长要与站内运行人员及安装 单位施工人员协调，逐根落实电缆走向和通道需挖沟埋设的位置必须 核对挖沟位置无电力设备后方可进行施工万事俱备后，集中人力突击 敷设，接线7、系统调试，喷雾试验在立管安装完成之前，进行控制系统调试以及转动机械试运立管 安装完成后，进行喷雾试验，调整喷头角度，使喷雾包络效果符合设计 要求四、各步骤施工工序：（一）水喷雾系统施工工序1. 消防水泵安装、调试基础垫层—基础模板—基础浇筑、养护—水泵就位，找中心、水 平度3地脚螺栓二次浇筑3水泵联轴器找中心3电机试运、测量—联 轴器螺栓紧固— 水泵带负荷试运2. 电源互投柜、控制柜、消防智能控制屏及现场控制柜安装互投柜、控制柜底盘架制作— 柜位置放线— 底盘架生根— 电缆孔 开凿— 互投柜、控制柜就位— 电缆敷设— 柜内接线— 校线、调试— 电 缆孔封堵3. 消防水泵房管道安装管道、管件、阀门检查 — 下料— 进水管道、阀门安装— 出口管 道、阀门安装 — 支架安装— 附件安装— 焊口刷防锈漆— 管道防腐刷 漆— 管道冲洗4．水喷雾主管道及主变环管安装挖管道沟二管道、管件检查二管道下料二清扫管膛清理焊口3镀 锌层打毛二管道焊接二管道防腐二隐蔽工程验收二管道添埋5. 喷雾立管安装放大样平台制作 3 管道、管件检查3 放大样 3 管道下料3 立 管焊接制作 3 清扫管膛 清理焊口 3 镀锌层打毛3 立管安装3 刷环 氧树脂底漆、面漆 3 安装、调整喷头 3 喷雾试验3 调整喷头 3 消 防验收6. 雨淋阀设备、管道安装墙壁套管安装3管道放线（验收合格） 3 进水管道安装3 蝶阀、过 滤器安装3 雨淋阀安装 3 雨淋阀排水管、检查井安装3出水管道安装 3防腐（焊口除外）3水压试验3 焊口防腐处理3管道刷漆3 管道冲 洗3 整体验收7. 电缆敷设按电缆清册检查电缆编号、数量、质量 3 检查电缆规格、型号、 保证资料（符合设计要求）3 确定电缆走向、通道 3 电缆敷设 3 测 量电缆绝缘电阻值 3 电缆终端头制作 3 校线、接线 3 标牌制作、 安装 3 验收8. 调试及验收检查设备管道安装、电缆敷设（验收合格）3 系统动力、控制电源 接通 3 单机试验 3 控制信号分单元操作试验、调试 3 联动试验 3 水喷雾模拟试验 3 消防验收体（二） 、消防报警系统施工工序基础、墙壁埋管3 吊顶内管道安装二 探测器（包括感温电缆） 安装二报警设备、端子箱安装二主控制室报警控制器安装3传输电 缆套管安装3 穿电缆线3 系统调试3 验收五、施工应达到的质量标准及工艺要求1、管道安装管道、管件及阀门的规格、型号符合图纸要求，到货经检验合格。
管道安装坐标允许偏差为50mm；标高允许偏差为土 15mm；水平管道纵、 横方向弯曲允许偏差为每10米偏差5mm水雾喷头、管道与电气设备带电（裸露）部分的安全净距应最小保 证以下距离要求：500kV 3800mm；220kV 1800mm；35kV 400mm安装管道时必须保证正误差管道防腐符合设计要求，涂刷均匀，无漏刷的地方各管道水压试 验符合设计要求，经检验合格2、消防水泵安装水泵安装标高：+0.050mm、电机安装标高：+0.215mm相对泵房 地面为土 0.000m）测定基础水平：用水平仪进行水平度测量，其允许误差纵、横向均不大于 1/1000水泵及电机找平采用垫铁找平，每个地脚螺栓近旁至少应有一组垫 铁，每个垫铁组不超过3 块，各垫铁之间相互点焊焊接水泵地脚螺栓距二次浇灌孔边不得低于15mm地脚螺栓紧固应在混 凝土达到规定强度的 75%后进行，拧紧螺母后的螺栓必须露出螺母1.5-5 个螺距地脚螺栓的不垂直度不大于 1/1000水泵纵、横向水平度偏差不应超过0.1/1000水泵和电机两轴的不同轴度不超过0.1mm与泵连接的管道，不得用泵体作为支撑 阀门安装法兰水平度偏差 不得超过 1.5/1000。
3、雨淋阀及其他阀门安装雨淋阀及其附件安装符合设计要求和安装说明书要求，支架安装牢 固阀门螺杆的应保证垂直与阀门连接的法兰和管道焊接必须保证焊 接强度满足工艺要求，法兰内角焊缝必须焊接4、 电源互投柜、控制柜安装基础型钢安装后，其顶部应高出地面10mm垂直度偏差小于1 mm/m, 水平度偏差小于 1mm/m电源互投柜、控制柜安装水平度偏差小于 2mm 电源互投柜、控制柜安装垂直度小于 1.5mm/m5、 调试和验收能够实现系统设计要求的各项功能,各种信号反馈正确无误水喷雾 模拟试验时响应时间不应大于45s水滴雾化效果达到设计要求，完全包络变压器本体和油池无干点消防部门验收一次通过第三章 工程施工进度计划及保证措施一、进度计划本工程计划于2005 年 月 日开工;2005 年 月 日竣工共计 日 历天二、施工进度保证措施1、丰富的同类工程经验，成熟的施工工艺保证本公司长期从事220kV、500kV变电站的主变压器自动水喷雾灭火系 统的安装及运行维护工作（见业绩表）对于水喷雾系统的安装已经掌握 了成熟的施工工艺，并且拥有一支稳定熟练的施工队伍，有充足的人力 保证因此在紧迫的工期压力下，能够提出可行的应对措施，合理安排 施工工序，合理组织劳动力，分多个工作面齐头并进，具备抢工期的能 力和条件。
2、与运行单位、设备供货单位、验收单位的良好关系和配合经历我公司施工人员历年都由变电处保卫部门进行安全及消防培训，可 以作到施工人员进入现场即可进行施工，节省了进站安全教育、培训的 时间我公司与消防设备供货单位在主变水喷雾工程方面自 2000年即开 始合作，彼此配合已达默契，可以保证在最短的时间内完成调试工作我公司对变电站消防检测和消防验收手续的办理十分熟悉，可以加快检 测和验收速度，缩短验收时间，保证整体工期3、保障措施：（1）、我单位将派出专业技术人员积极配合项目部，时刻关注工程进展情况，抓住一切机会，在保证施工安全和质量的前提下，与主体 交叉施工，确保工期2）、每天开工前项目经理向各工长布置当天工作，工长向工人布置当 天工作每天收工后要逐级汇报当天工作完成情况3） 、项目经理必须全面掌握工程进度情况，要随时根据现场情况调整施工计划，使人员、施工设备得到最合理，最充分的利用不出 现窝工现象4） 、工长要了解每个工人的技术特点，身体状况，合理安排每个工人的工作，努力提高工作效率5） 、建立有效的奖惩制度，奖勤罚懒，充分发挥每个工人的积极性6） 、项目经理要使工长了解整个工程的进度安排，工长要使每个工人深入了解自己的工作安排。
7） 、各班组、工种之间要团结协作，顾大局，服从调动第四章 文明施工、安全施工措施安全文明目标人身安全事故目标：零机械、设备事故目标：零 现场文明施工目标：工完料净场地清，达到甲方单位对现场文明施 工的要求一、危险因素分析在施工前，组织专职安全人员和施工管理、技术人员对现场进行考 察和评估，预先发现施工安全危险点，找出危险因素，制定安全预防措 施，并依此对施工人员进行安全教育，防患于未然序号安全危险点预防措施1触电编写用电安全措施、制度，严把安全交底关进 入一站区必须签定第二种工作票2管道砸伤搬运或翻动管道时，专人指挥，步调 致，下管 时管沟内不得有人立管安装时必须搭设脚手 架，并由专职安全员监护3灼伤眼睛使用电气焊、角磨机须戴互目镜4溅伤使用气割切镀锌钢管防止镀锌层飞溅伤人5火灾气割、电焊不得在易燃物、油漆桶附近操作6机械伤害避免于土建专业机械交叉作业，严禁搭车己方 施工车辆进入站区限速5公里7高空坠落脚手架上作业必须系安全带，脚手架上严禁有单 板、浮板、探头板二、安全文明施工措施1. 严格遵守运行变电站的安全规章制度实行施工作业票制度，施工前 签票，施工后消票施工人员不得进入非施工区域区，在指定的区域 及路线内施工和进出场。
2. 如施工必须进入带电设备区，必须设置安全隔离装置，在设备区内行走不得肩抗工具和物件3. 施工人员要求衣着整洁，精神饱满进入施工现场的人员必须正确佩 戴安全帽现场施工需穿戴统一的工作服，并佩带胸卡4. 严禁酒后进入施工现场5. 施工现场要保持整洁，工具、材料码放整齐，垃圾废料及时清理，班 组中抽调专人负责作业区内的清理、安全防护措施保护等工作，做到 “工完、料尽、场地清”，保持现场整洁6. 施工用电时必须按施工电气管理人员的安全交底进行使用指定的电 源，不得私拉乱接现场施工用电时必须由专业电工接线、拆线使用 电动工具的操作人员要戴绝缘手套，穿绝缘鞋7. 进行地下管道施工时，必须了解现场临时水电的布置情况，发现地下 管道和电缆时，不得任意切断或移动，应立即向有关部门报告管道 敷设过程中挖掘的沟槽要有围护装置，夜间设警示照明灯管道安装 完毕后及时回填8. 严禁擅自移动施工现场的临时消防器材9. 多人搬运或翻动管道时，应有专人指挥，步调一致，防止砸伤，下管 时管沟内不能有人10. 严禁在作业中将工器具或物料放在管道、设备内施工中断时， 管口要做封堵11．未经许可严禁拆除或撤除现场作业所做的安全设施（机械设备的保 护设施、现场的孔洞盖板、栏杆、各种标示牌与警告牌等）；未经许可严禁在建筑物上开凿孔洞；不准对原有建筑设施任意切割或施焊。
12． 殊工种，如电工、焊工必须持证上岗脚手架必须由专业架子工搭 拆三、防火措施1、 每月对项目工程职工进行一次防火教育，定期组织防火检查，建 立防火工作档案2、 电工、焊工从事电气设备安装和电气焊切割作业，要有操作证和 动火证动火前，要清除附近的易燃物，配备看火人员和灭火用 具3、 使用电气设备和易燃、易爆物品，必须严格防火措施，指定防火 负责人，配备灭火器材，确保施工安全4、 因施工需要搭建临时建筑，应符合防盗、防火要求，不得使用易 燃材料5、 施工材料的存放、保管，应符合防火安全要求，库房应用非易燃 材料搭建易燃、易爆物品，应专库储存，分类单独存放，保持 通风6、 不准在工棚内，库房内调配油漆、稀料7、 施工现场严禁吸烟8、 施工现场和生活区未经保卫部门批准不得使用电热器具9、 氧气瓶、乙炔瓶（罐）工作间距不小于5m，两瓶同明火作业距离 不小于 10m10、 在施工中要坚持防火安全交底制度特别在进行电气焊、油漆粉刷等危险作业时，要有具体的防火要求11、 冬施保温材料的存放与使用，必须采取防火措施四、安全施工责任制为了贯彻落实“安全第一”，“预防为主”的方针和加强项目施工的 标准化管理，落实各项工作责任制、确保工期、质量、安全文明施工， 环保卫生等工作的标准化、制度化、规范化建设，保证国家及上级的有 关安全生产方针、政策、法令、规范、规程、规定、标准及公司以往的 各项制度、规定、文件的顺利执行，保障职工在生产中的安全和健康。
一） 、公司总经理责任1、 认真贯彻国家及上级的有关安全的政策、规定，决定单位的安全 方针、目标和年度安全生产工作计划，对本单位安全生产、消防 工作负全面责任2、 按照现场管理“一图九表”组织施工、编制、审批、布置公司的 安全保证体系，决定安全管理细则的制定、修改和废除，主持召 开月度安全生产工作会议，决定安全奖惩规定3、 经常对下属职能部门负责人及职工进行安全生产教育4、 每年按比例拨发安全、防火措施经费，（二） 、公司技术负责人责任1、 认真贯彻国家和上级的有关规定和安全生产和消防安全技术标 准，对公司生产中一切技术问题负安全责任2、 组织编制施工组织设计、施工方案、工序程序时，要将安全措施 渗透到施工组织设计、施工方案的各个环节中，并负责组织验收 检查执行情况3、 贯彻落实安全生产方针、政策、严格执行安全技术规程、规范、 标准结合项目工程特点，主持项目工程的安全技术交底和开工 前的全面安全技术交底4、 主持制定技术措施计划和季节性施工方案的同时，制定相应的安 全技术措施和消防安全措施并监督执行，及时解决执行中出现的 问题5、 项目工程应用新材料、新技术、新工艺要及时上报经批准后方可 实施。
预防施工中因化学物品引起的火灾，中毒或新工艺实施中 可能造成的事故6、 主持安全保护、消防设施和设备的验收发现设备、设施的不正 常情况应及时采取措施，严格控制不合标准要求的设备、设施投 入使用7、 参加每月的安全生产检查，对施工中存在的不安全因素，从技术 方面提出整改意见和办法三）、项目经理责任1、 对所领导的施工项目的安全生产负全面责任，认真贯彻落实各项 规章制度2、 工地开工前，须到工程当地有关部门办理安全施工许可证，并做 全面汇报3、 认真贯彻落实施工组织设计、施工方案中的有关安全、防火的各 项要求，在执行中如需变更须经原编制、审批部门批准4、 经常亲临现场巡查工地，发现问题通过整改指令书向各工长或班 组长交代5、 定期召开工地安全防火工作会，遇有进度与安全生产矛盾是必须 服从安全6、 每月对项目工程职工进行一次防火教育，定期组织防火检查，建 立防火工作档案7、 在施工中要坚持防火安全交底制度特别在进行电气焊，油漆粉 刷等危险作业时，要有具体的防火要求8、 经常组织各种安全生产教育，支持和配合安技人员的各项工作9、 贯彻落实安全生产方针、政策、法规和各项规章制度，结合项目 工程特点及施工全过程的情况，制定本项目各项安全生产管理办 法或提出要求并监督其实施。
10、 在组织项目工程承包聘用业务人员时，必须本着安全工作只能加 强的原则，根据工程特点确定安全工作的管理体制和人员，并明 确各业务负责人的安全、防火责任和考核指标，支持、指导安全 管理人员的工作11、 组织落实施工组织设计中安全技术措施，组织并监督项目工程施 工中安全技术交底制度和设备、设施验收制度的实施12、 领导、组织施工现场定期安全生产和消防工作的检查，发现不安 全问题，组织制定措施及时解决13、 一旦发生事故要做好现场保护与抢救工作，及时上报有关部门， 配合事故调查，认真落实制定的防范措施吸取事故教训四）、工长责任1、 对领导的生产班组的安全生产负直接责任，不违章指挥，及时制 止违章冒险的作业和违反消防规定的行为2、 协助工地负责人，对所管辖的区域内一切安全防护设施和消防设 施负责，对整改指令书及隐患通知单要组织落实改进3、 做好有针对性的书面交底，遇到生产与安全发生矛盾时，生产必 须服从安全4、 领导所属班组搞好安全活动日的活动，组织班组学习安全操作规 程，并教育工人正确使用防护用品，检查执行情况5、 每月对所属职工进行一次防火教育，定期组织防火检查，建立防 火工作档案6、 有权拒绝上级下达的不科学、不安全、不卫生的生产指令。
五）、班组长责任1、 认真遵守安全规程制度和有关安全生产指标2、 组织搞好安全活动日，开好班前安全会3、 组织本组职工学习安全规程、制度，对新调入的工人进行现场安 全教育4、 每月对班组职工进行一次防火教育5、 经常检查所管人员及现场的安全生产情况，发现问题及时解决或 及时上报6、 有权拒绝违章指令六）、工人责任1、 认真学习，严格执行安全技术操作规程，模范遵守安全生产规章 制度2、 积极参加安全活动，认真执行安全交底，不违章作业，服从安全 人员的指挥3、 维护一切安全设施和消防设施，做到正确使用，不私自拆改4、 对不安全作业要积极提出意见，并有权拒绝执行违章指令5、 进入施工现场要戴好安全帽，高空作业要系好安全带6、 施工现场严禁吸烟第五章 质量保证措施一、质量保证体系质量保证体系I三」1 = = 1项目经理张俊通技术负责人任忠水暖工程师电气工程师质检员资料员秦波马明之彭立成吕瑞英二、质量保证措施1、 严格按设计图纸、施工方案、及技术交底施工制定质量通病预防 措施和质量检查措施认真检查每道工序的质量，发现问题及时上 报2、 把好材料质量关，不合格的材料严禁进施工现场3、 树立施工人员的质量意识和成品保护意识，相互监督检查。
4、 及时申报工程记录和报验资料，一道工序完成后，须报请项目部和监理部门，经检验合格后方可进行下一工序施工5、 施工作业中，严格劳动纪律，遵守上层作业对下层作业负责，上道工序对下道工序负责的原则6、 使用有从业资格证书的熟练人员施工，不使用无证人员7、 积极与生产厂家配合，提高施工质量8、加强对管理人员和施工人员的教育，树立质量意识和成品保护观念制定严格奖罚制度和监督制度9、 把好材料的质量关，不合格材料或是材料质量情况不明的坚决不许进场10、 施工作业中，严格劳动纪律，遵守上层作业对下层作业负责；上道工序对下道工序负责的原则重要工序结束后，须报请项目部和监理部门，经检验合格后方可进行下一工序施工各道工序施工过程 中，要注意对上道工序的成品保护11、 由专业人员制订成品保护措施，分项工程施工前，对全体施工人员进行交底保证不破坏和污染已建好的建、构筑物加强对管理人员和施工人员的教育，树立成品保护观念各道工序施工过程中，要注意对上道工序的成品保护材料、机具的搬运过程中，注意对成品的保护，不直接在地面上推拉，不磕碰墙面、阳角，重物轻拿 轻放第六章工程施工依据规范1、《火灾自动报警系统设计规范》 GB50116-982、《火灾自动报警系施工及验收规范》3、 《火力发电厂与变电所设计防火规范》GB 50229—964、 《电力设备典型消防规程》 DL5027-935、 《水喷雾灭火系统设计规范》GB 50219—956、 《水喷雾灭火系统施工及验收规范》7、 《火灾报警控制器通用技术条件》 GB4717-938、《固定灭火系统驱动、控制装置通用技术条件》 GA61-939、《消防联动控制设备通用技术条件》 GB16806-199710、 《火力发电厂与变电所二次接线设计规定》 NDGJ-8911、 《给水排水工程施工手册》12、《给水排水管道工程施工及验收规范》13、《电力建设安全工作规程》 DL 5099.1-92第七章管理制度1. 工地实行项目经理负责制。
项目经理负责整个工程的进度、质量、造 价及人员调配等各项管理工作2. 现场项目经理以下设工长、工程师、专职安全员、材料员等职务工 长负责日常生产安排、人员调度及机械分配；专业工程师负责专业技 术工作和现场质检工作以及技术资料整理工作；专职安全员负责现场 安全监察和安全资料管理工作；材料员负责现场材料采购以及报验工 作3. 各专业人员上岗之前必须经过专业技术培训，进厂之前进行安全教育 和安全考试，考试合格后方可进厂4. 特殊工种必须拥有专业证书5. 每周向公司汇报一周的工作情况由公司制订和施行定期的安全和质 量检查，发现问题和隐患及时整改6. 施工使用的设备和小型工具应定期由专人检查、维修和保养，发现故 障和隐患及时处理7. 进入施工现场必须佩带安全帽；高空作业必须系安全带；工作之前必须检查安全防护设施和用品是否存在隐患，如有，及时维修或更换8. 在一站内施工必须遵守工作票制度，遵守运行站内安全规则9. 实行班前安全会、质量会制度10. 电工在进行带电作业时必须得到有关单位及专业工程的许可，并且制 定严格的保护和监护措施后方可进行11. 在工作期间，施工人员不得酗酒，现场严禁吸烟不得在现场嬉戏、 打闹和殴斗。
12. 施工现场实行“工完，料净，场地清”制度，做好文明施工工作13. 在施工过程中不得损坏其他施工单位的设施和已完成的施工，严格成 品保护制度，树立成品保护意识14. 施工人员要严格遵守宿舍管理制度和作息时间，定时熄灯睡觉（晚 21： 30）和起床（早6：00），中午休息时间：11：30-1：00保持宿舍整 洁15. 施工现场严禁赌博，如有违反，将开除出现场。
