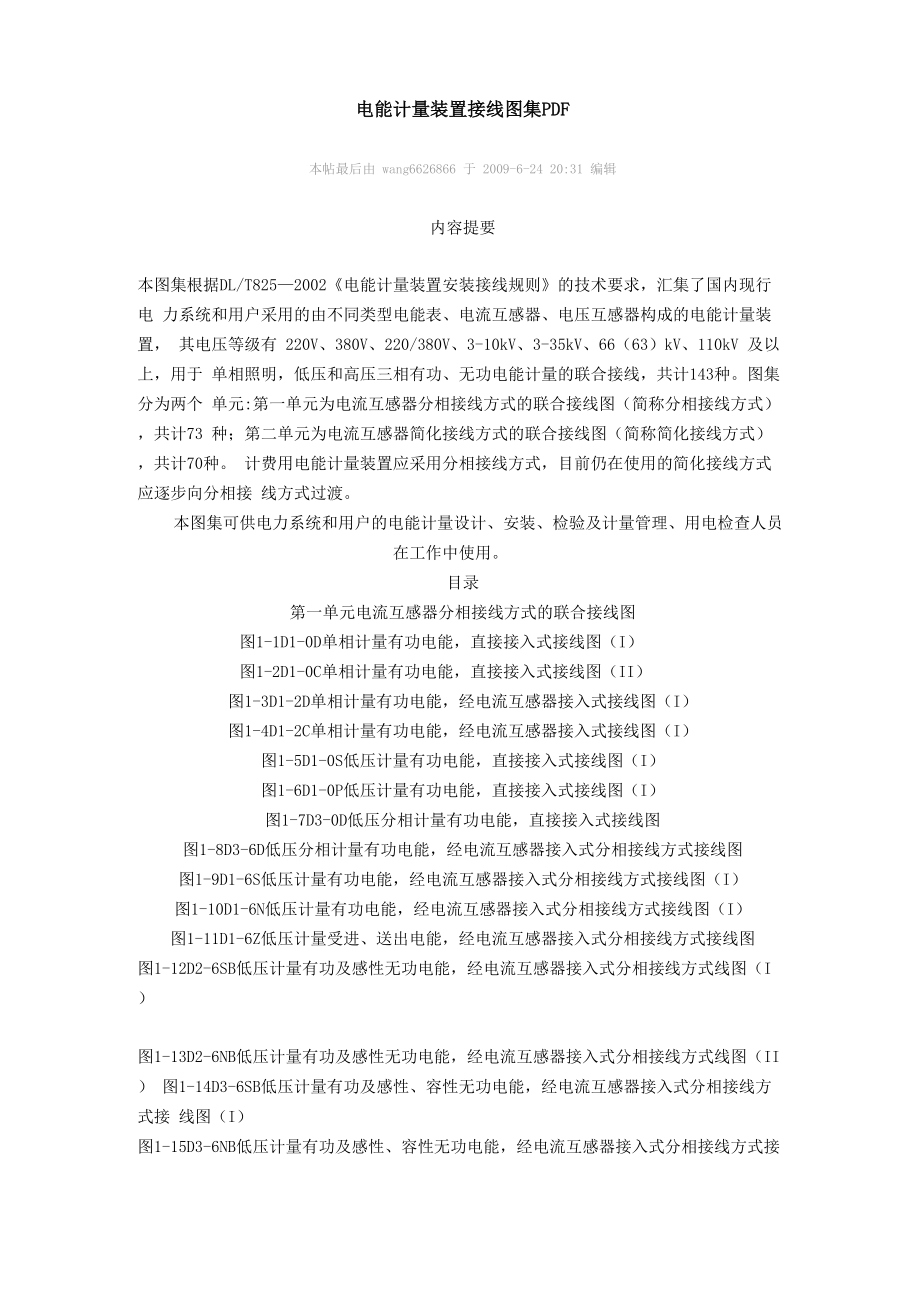

电能计量装置接线图集PDF本帖最后由 wang6626866 于 2009-6-24 20:31 编辑内容提要本图集根据DL/T825—2002《电能计量装置安装接线规则》的技术要求，汇集了国内现行电 力系统和用户采用的由不同类型电能表、电流互感器、电压互感器构成的电能计量装置， 其电压等级有 220V、380V、220/380V、3-10kV、3-35kV、66（63）kV、110kV 及以上，用于 单相照明，低压和高压三相有功、无功电能计量的联合接线，共计143种图集分为两个 单元:第一单元为电流互感器分相接线方式的联合接线图（简称分相接线方式），共计73 种；第二单元为电流互感器简化接线方式的联合接线图（简称简化接线方式），共计70种 计费用电能计量装置应采用分相接线方式，目前仍在使用的简化接线方式应逐步向分相接 线方式过渡本图集可供电力系统和用户的电能计量设计、安装、检验及计量管理、用电检查人员 在工作中使用目录第一单元电流互感器分相接线方式的联合接线图图1-1D1-0D单相计量有功电能，直接接入式接线图（I）图1-2D1-0C单相计量有功电能，直接接入式接线图（II）图1-3D1-2D单相计量有功电能，经电流互感器接入式接线图（I）图1-4D1-2C单相计量有功电能，经电流互感器接入式接线图（I）图1-5D1-0S低压计量有功电能，直接接入式接线图（I）图1-6D1-0P低压计量有功电能，直接接入式接线图（I）图1-7D3-0D低压分相计量有功电能，直接接入式接线图图1-8D3-6D低压分相计量有功电能，经电流互感器接入式分相接线方式接线图图1-9D1-6S低压计量有功电能，经电流互感器接入式分相接线方式接线图（I）图1-10D1-6N低压计量有功电能，经电流互感器接入式分相接线方式接线图（I）图1-11D1-6Z低压计量受进、送出电能，经电流互感器接入式分相接线方式接线图图1-12D2-6SB低压计量有功及感性无功电能，经电流互感器接入式分相接线方式线图（I）图1-13D2-6NB低压计量有功及感性无功电能，经电流互感器接入式分相接线方式线图（II） 图1-14D3-6SB低压计量有功及感性、容性无功电能，经电流互感器接入式分相接线方式接 线图（I）图1-15D3-6NB低压计量有功及感性、容性无功电能，经电流互感器接入式分相接线方式接 线图（I）图1-11D1-6Z低压汁量受进、送出电能，经电流互感器接人式分相接线方式接线图220 / 380v。
