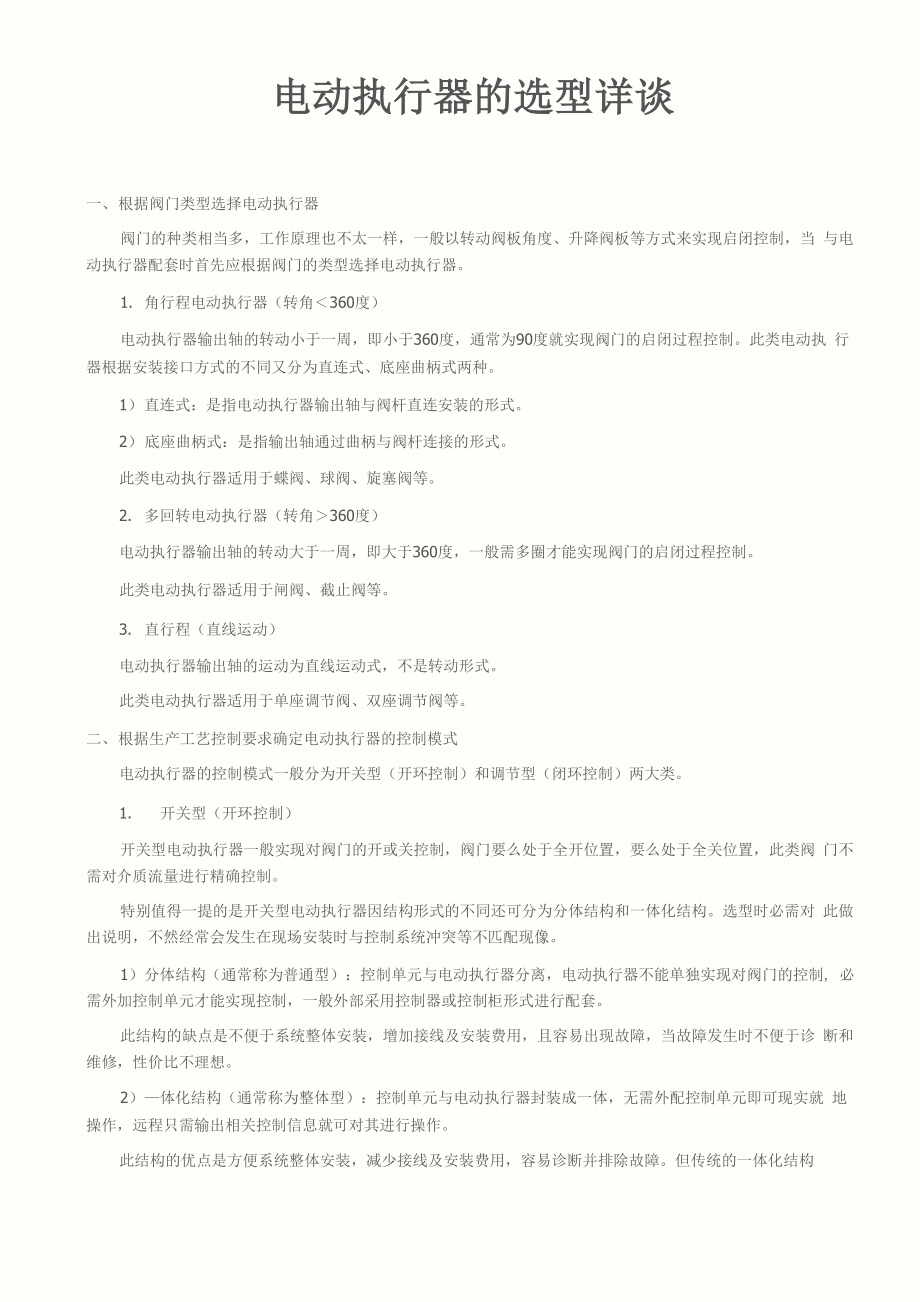

电动执行器的选型详谈一、 根据阀门类型选择电动执行器阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当 与电动执行器配套时首先应根据阀门的类型选择电动执行器1. 角行程电动执行器（转角＜360度）电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制此类电动执 行器根据安装接口方式的不同又分为直连式、底座曲柄式两种1） 直连式：是指电动执行器输出轴与阀杆直连安装的形式2） 底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式此类电动执行器适用于蝶阀、球阀、旋塞阀等2. 多回转电动执行器（转角＞360度）电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制此类电动执行器适用于闸阀、截止阀等3. 直行程（直线运动）电动执行器输出轴的运动为直线运动式，不是转动形式此类电动执行器适用于单座调节阀、双座调节阀等二、 根据生产工艺控制要求确定电动执行器的控制模式电动执行器的控制模式一般分为开关型（开环控制）和调节型（闭环控制）两大类1. 开关型（开环控制）开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀 门不需对介质流量进行精确控制。
特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构选型时必需对 此做出说明，不然经常会发生在现场安装时与控制系统冲突等不匹配现像1） 分体结构（通常称为普通型）：控制单元与电动执行器分离，电动执行器不能单独实现对阀门的控制, 必需外加控制单元才能实现控制，一般外部采用控制器或控制柜形式进行配套此结构的缺点是不便于系统整体安装，增加接线及安装费用，且容易出现故障，当故障发生时不便于诊 断和维修，性价比不理想2） —体化结构（通常称为整体型）：控制单元与电动执行器封装成一体，无需外配控制单元即可现实就 地操作，远程只需输出相关控制信息就可对其进行操作此结构的优点是方便系统整体安装，减少接线及安装费用，容易诊断并排除故障但传统的一体化结构产品也有很多不完善的地方，所以产生了智能电动执行器，关于智能电动执行器后面将再做说明2. 调节型（闭环控制）调节型电动执行器不仅具有开关型一体化结构的功能，它还能对阀门进行精确控制，从而精确调节介质 流量因篇幅有限其工作原理在此不作详细说明下面就调节型电动执行器选型时需注明的参数做简要说明1） 控制信号类型（电流、电压）调节型电动执行器控制信号一般有电流信号（4〜20mA、0〜10mA）或电压信号（0〜5V、1〜5V）,选 型时需明确其控制信号类型及参数。
2） 工作形式（电开型、电关型）调节型电动执行器工作方式一般为电开型（以4〜20mA的控制为例，电开型是指4mA信号对应的是阀关， 20mA对应的是阀开），另一种为电关型（以4-20mA的控制为例，电开型是指4mA信号对应的是阀开，20mA 对应的是阀关）一般情况下选型需明确工作形式，很多产品在出厂后并不能进行修改，生产的智能型电动执 行器可以通过现场设定随时修改3）失信号保护失信号保护是指因线路等故障造成控制信号丢失时，电动执行器将控制阀门启闭到设定的保护值，常见 的保护值为全开、全关、保持原位三种情况，且出厂后不易修改奥美阀控生产的智能电动执行器可以通过 现场设定进行灵活修改，并可设定任意位置（0~100% ）为保护值三、 根据阀门所需的扭力确定电动执行器的输出扭力阀门启闭所需的扭力决定着电动执行器选择多大的输出扭力，一般由使用者提出或阀门厂家自行选配， 做为执行器厂家只对执行器的输出扭力负责，阀门正常启闭所需的扭力由阀门口径大小、工作压力等因素决 定，但因阀门厂家加工精度、装配工艺有所区别，所以不同厂家生产的同规格阀门所需扭力也有所区别，即 使是同个阀门厂家生产的同规格阀门扭力也有所差别，当选型时执行器的扭力选择太小就会造成无法正常启 闭阀门，因此电动执行器必需选择一个合理的扭力范围。
四、 根据所选电动执行器确定电气参数因不同执行器厂家的电气参数有所差别，所以设计选型时一般都需确定其电气参数，主要有电机功率、 额定电流、二次控制回路电压等，往往在这方面的疏忽，结果控制系统与电动执行器参数不匹配造成工作时 空开跳闸、保险丝熔断、热过载继电器保护起跳等故障现像五、 根据使用场合选择外壳防护等级、防爆等级1.外壳防护等级外壳防护等级是指电动执行器的壳体防外物、防水等级，以字母IP后加两位数表示，第一位由1〜6表示 防外物等级（见表一），第二位由1〜8表示防水等级（见表二）表一、第一位数字代表的防外物等级数字防护等级简要说亜型号含爻0无防护省略不标该防护待征时，无专门的防护.防护直径》50mm的固佈能防止直径超过50mm的固悔异物进入壳体内七恥某一大面积部分如手（但对有意识的接触并无防护）-<2防护直径＞ 12.5mm的固体能防止手指或类似物，亘径超过度不超过00mm的固体异物进入壳炜内-3防护直径＞ 2.-5mm的固佈能陵止直径大于2.5mm的工貝、电线等异物进入壳体内-■4防护亘径》「Omm的固体能防止直径大于1 mm的固体异物进汎壳体内-5防尘不能完全防止尘埃进入壳悻内，但进入量不足达到妨碍设备正常运行-6尘密无尘埃进愛表二、第二位数字代表的防水等级数字防护等级简要说明定头0无防护省略不标诿防护特征时，无专门的防护.1防滴垂直滴水■无有害影响-215-防滴设毎与垂直线成1宁角以内时，垂直滴水无有害影响-豫防榊水与垂直线成创眼內的滞求无有害影响-4任何方向澱氷无有害影响.5防喷水任何方向沖水无有害影E氐E防海浪猛烈海浪或强烈喷水时进入外壳水量不至于达到有害影响-.T防禮水•谨入在规定压力的夯中经规定的时间后，进閱外壳水量不至于达到有害影响n'8防潜水•能按制造厂规定的条件长期潜水，苴技术条件由制造厂规定-2.防爆等级在可能出现爆炸性气体、蒸汽、液体、可燃性粉尘等而引起火灾或爆炸危险的场所时，必需对电动执行 器提出防爆要求，根据不同的应用区域选择防爆形式和类别。
防爆等级可通过防爆标志EX及防爆内容来表 示（参考《爆炸性环境用防爆电气设备》GB3836 — 2000 ）防爆标志内容包括：防爆型式+设备类别+ （气体组别）+温度组别a）防爆型式：根据所采取的防爆措施，可分为本质安全型、隔爆型、增安型、正压型、浇封型、充砂型等 它们的标识如下表三口表三、防爆形式及标志浇封型 Exm 正压型 Expb）设备类别：表四、设备类别丨类煤矿井下用电气设备°II类除煤矿外的苴他爆炸性气体环境用电气设备bII类隔爆型“Exd”和本质安全型“Ex i”电气设备按其适用于爆炸性气体混合物的最大试验安全间隙或最 小点燃电流比，进一步分为又分为IIA、IIB、和IIC类，其它们之间的关系如下表五：表五、气体组别气牡组别最犬试验安全间隙MESG （mm）蜡小点燃电疣比MICRIIAMESG>0.9MICR> 0.8IIB0.9> MESG> 0.50.si\MICR>0.45IIC0.5>MESG0.45> MICRc）温度类别：电气设备按其最高表面温度分为T1〜T6组，使得对应的T1〜T6组的电气设备的最高表面温度不能超过对应的温度组别的允许值温度组别、设备表面温度和可燃性气体或蒸汽的引燃温度之间的关系如下表六：表六、温度组别温度巍别设备的昂髙表面爲度T可燃性物境的点燃温度T14501CT=-450^.T2：■3001C45O1C>T> 3001CT3200*^300^>7>-200^T4■135°C2OO1G>T> 1351CT5ioo-c1351C>T> 1001CT685^.100iC>T> 85^.。
