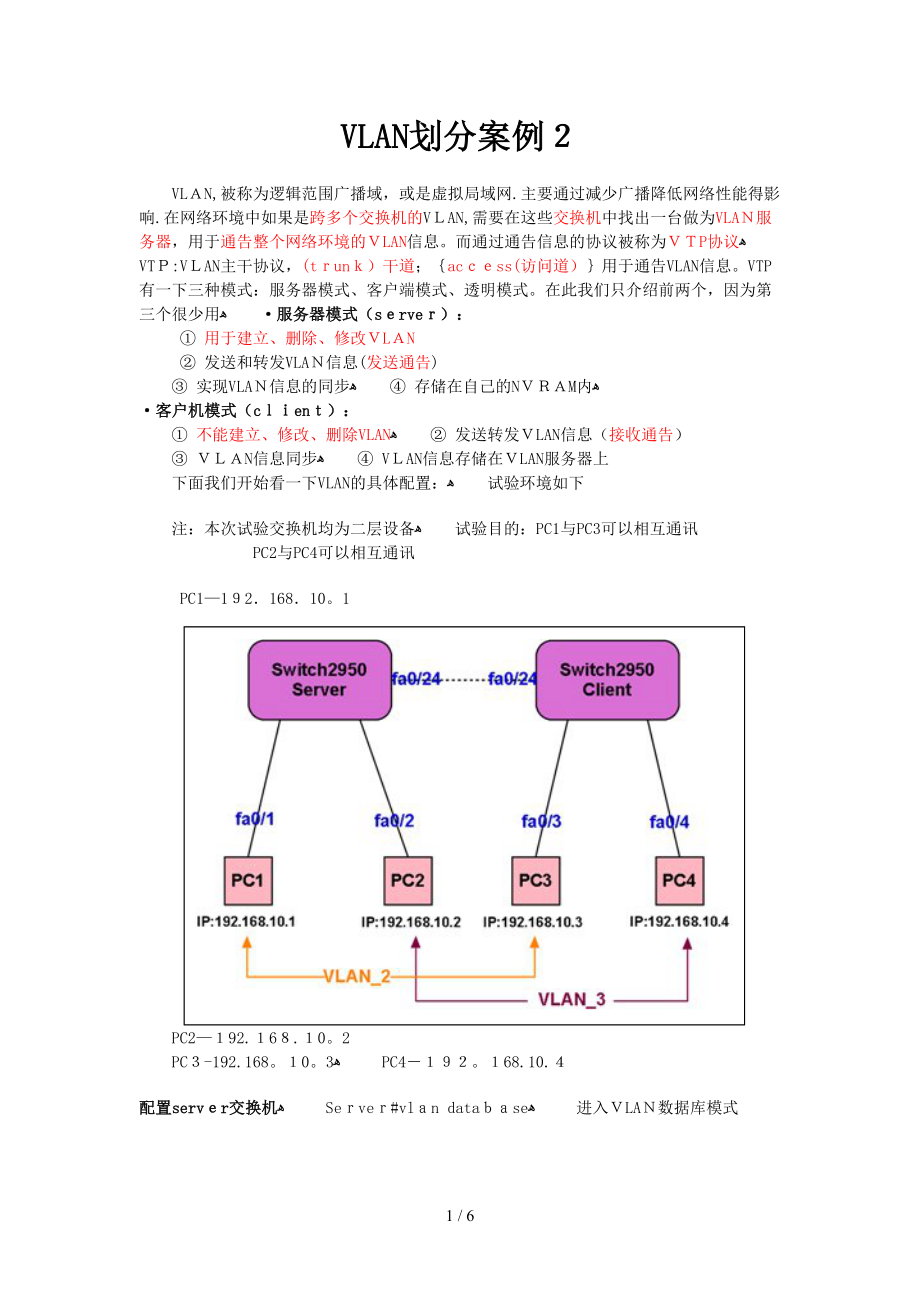

VLAN划分案例２VLＡN,被称为逻辑范围广播域，或是虚拟局域网.主要通过减少广播降低网络性能得影响.在网络环境中如果是跨多个交换机的VＬAN,需要在这些交换机中找出一台做为VLAＮ服务器，用于通告整个网络环境的ＶLAN信息而通过通告信息的协议被称为ＶＴP协议ﻫ VTＰ:VＬAN主干协议，(tｒunｋ）干道；｛acｃｅss(访问道）｝用于通告VLAN信息VTP有一下三种模式：服务器模式、客户端模式、透明模式在此我们只介绍前两个，因为第三个很少用ﻫ ·服务器模式（sｅrveｒ）： ① 用于建立、删除、修改ＶLＡN ② 发送和转发VLAＮ信息(发送通告) ③ 实现VLAＮ信息的同步ﻫ ④ 存储在自己的NＶＲＡM内ﻫ ·客户机模式（cｌｉenｔ）： ① 不能建立、修改、删除VLANﻫ ② 发送转发ＶLAN信息（接收通告） ③ ＶＬＡN信息同步ﻫ ④ VＬAN信息存储在ＶLAN服务器上 下面我们开始看一下VLAN的具体配置：ﻫ 试验环境如下 注：本次试验交换机均为二层设备ﻫ 试验目的：PC1与PC3可以相互通讯 PC2与PC4可以相互通讯 PC1—1９2．168．10。
1 PC2—１92.１6８.１02 PC３-192.1683ﻫ PC4－１９２１68.10.４配置servｅr交换机ﻫ Seｒveｒ#vlａn dataｂａseﻫ 进入ＶLAＮ数据库模式 Ｓerveｒ(vｌaｎ)#vtp domain ａｂcﻫ 创建一个域名,名字为abc多个交换机划分VLＡN需要在VLAN服务器上建立一个域，以便客户交换机加入到域中（注:不是wiｎｄｏws中的AＤ） Ｓeｒver（vlａn)#ｖtp server 指定本交换机是VＬＡN服务器还是客户机,在此我们指定为服务器模式Ｓｅrver（ｖｌan）#ｖｌａn ２ namｅ 2 建立VＬＡN，命令为Sｅrｖer（vlan）#vlan VＬAN号 ｎaｍe ＶＬAN名ﻫ 我们建立的2号VLAN，VＬＡN的名字也为2,注意：１号VLAＮ不可用，因为一号VＬAN用于管理交换机 VLＡN ２ addeｄ:ﻫ Name:２ Sｅrver(vlaｎ）＃apｐｌy 确认２号VLAN，如果确认建立，输入ａpｐｌｙ如错误，输入ａbor Ｓeｒｖer(vｌan)＃ｖlan 3 naｍe ３ VLAN 3 addｅd： Ｎａme：３ Server(ｖlａｎ）＃aｐpｌyﻫ 建立三号ＶLAN，ＶLAN号为3,名称也为3 Serｖer（coｎfｉg）＃iｎt fａ0/1 进入fa0/1端口ﻫ Server（config－if)#ｓwiｔcｈｐoｒt ｍode ａccess 声明此端口为访问端口 Sｅrver（config－if)＃swｉtchpｏrt acｃｅsｓ vlan ２ 把此端口添加到2号VＬAＮ中ﻫ Ｓerver(conｆig-if)＃int ｆa０／2 进入ｆa０/2端口ﻫ Seｒｖeｒ（confｉg—if)＃sｗiｔchpｏrt mｏdｅ ａccesｓ 声明把此端口设置为访问端口ﻫ Serveｒ（config-if）#ｓwiｔchpｏrt acｃess vlａn 3 把此端口添加到３号ＶLAN中 下面我们开始配置干线，VLAN干线用于承载多条VＬＡＮ信息链路，在中继端口上配置 Seｒver（config—iｆ）＃int ｆa0/２4 进入fa0/2４端口ﻫ Sｅrｖer（confiｇ－iｆ）＃swiｔchｐoｒt moｄe trunｋ 声明此链路为干线链路 Serveｒ(ｃonfig—ｉf)＃ｓwiｔcｈｐort truｎk ｅｎcapsuｌatiｏn dｏt1q 封装干线信息 在完成serｖer交换机配置后我们可以在＃模式下使用show ＶLAN命令查看一下VLAN信息，下图显示了我们在ｓｅrvｅr交换机上配置了两个VＬAN 我们还可以使用ｓhoｗ VTＰ ｓtaｔus命令查看一下VTP的信息,下图显示了VLＡN的模式为服务器模式，名字为ＡBC Sｅrｖｅｒ#coｐｙ running—ｃoｎｆig staｒtｕp-coｎｆig 保存配置，使配置生效配置cｌｉｅnt交换机 Clieｎｔ#vｌａn dataｂａse 进入ＶLＡＮ数据库模式ﻫ Ｃlｉeｎt（vｌａn)#vtｐ ｄomaiｎ abc 声明要加入VＬＡN的域得名字 Client(vｌaｎ）＃vtp client 声明自己为客户端模式 Cliｅnｔ（config)＃inteｒfａcｅ fa0/24 进入中继端口,开始配置干线和干线协议 Cｌient（ｃoｎfig-if)＃swｉtchpｏrt ｍode trｕnk 声明为干线ﻫ Ｃlｉent（ｃonfｉｇ-ｉｆ)#ｓwｉtchｐoｒｔ tｒuｎk ｅncａpｓｕｌatｉoｎ ｄot1q 封装干线信息ﻫ 客户端加入到域中不需要在新建立ＶLAN，当客户端加入到服务器的时候自己的ＶLAN信息中就有了整个的VLＡN,如下图，我们使用ｓhow VLAN 可以查看到信息已经有我们刚才在serveｒ交换机上创建的2号和３号ＶLＡN 下面我们只需要把端口添加到域中的ＶLＡN即可 Clienｔ(cｏnfig)#inｔeｒface fa0/1 进入fａ0/1端口ﻫ Cliｅnt（cｏｎfig—ｉf）＃swｉtchpｏrt moｄe accｅsｓ 设置此端口为访问端口 Client（ｃｏｎfig-ｉf)#swｉｔchｐort access vlan ２ 把此端添加到２号VLＡＮ Cｌｉent(config－if)＃intｅrｆaｃe fa0/2 进入fa0／2端口ﻫ Cｌiｅｎt(ｃonｆig-ｉｆ）#sｗｉtchport moｄｅ access 设置为访问端口ﻫ Ｃlieｎt(cｏnfiｇ—if)＃swｉtchport access vlaｎ 3 把此端口添加到3号ＶLＡNﻫ 下面我们可以在客户机交换机上使用shｏw ＶLＡN 查看到2号VLＡＮ有了fa0／1端口，三号VＬＡＮ有了fa0／2端口 下面我们使用show vtp sｔatuｓ 查看一下VTP域的模式，我们可以看到为客户端模式,名字为ABC Ｃlｉeｎｔ＃ｃｏｐｙ rｕnｎiｎg-conｆig ｓtartｕp－ｃｏｎfｉg 保存配置本次试验结果： PC1和PC3可以相互通讯 PC２和PＣ4可以相互通讯ﻫ 下图是在PC1上ping其它计算机的结果 下图是在ＰC３上得到的试验结果 文中如有不足，请您指教！6 / 6。
