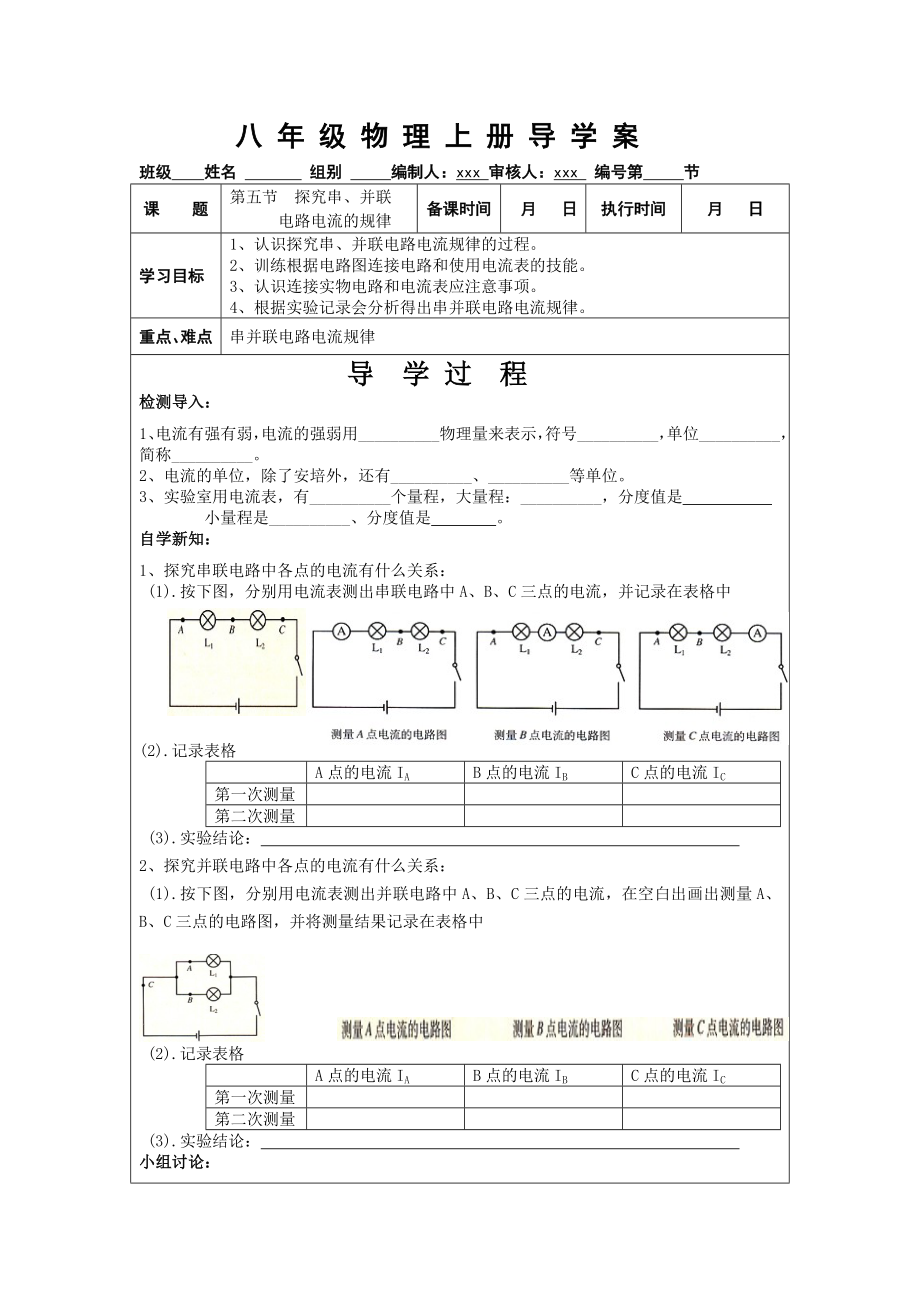

八 年 级 物 理 上 册 导 学 案 班级 姓名 组别 编制人：xxx 审核人：xxx 编号第 节课 题第五节 探究串、并联电路电流的规律备课时间月 日执行时间月 日学习目标1、认识探究串、并联电路电流规律的过程2、训练根据电路图连接电路和使用电流表的技能3、认识连接实物电路和电流表应注意事项4、根据实验记录会分析得出串并联电路电流规律重点、难点串并联电路电流规律导 学 过 程检测导入：1、电流有强有弱，电流的强弱用__________物理量来表示，符号__________，单位__________，简称__________2、电流的单位，除了安培外，还有__________、__________等单位3、实验室用电流表，有__________个量程，大量程：__________，分度值是 小量程是__________、分度值是 自学新知：1、探究串联电路中各点的电流有什么关系：(1).按下图，分别用电流表测出串联电路中A、B、C三点的电流，并记录在表格中 (2).记录表格A点的电流IAB点的电流IBC点的电流IC第一次测量第二次测量(3).实验结论： 2、探究并联电路中各点的电流有什么关系：(1).按下图，分别用电流表测出并联电路中A、B、C三点的电流，在空白出画出测量A、B、C三点的电路图，并将测量结果记录在表格中(2).记录表格A点的电流IAB点的电流IBC点的电流IC第一次测量第二次测量(3).实验结论： 小组讨论：1、 串联和并联电路中电流的规律是什么？2、 小明同学家中有一台电视机、一台洗衣机、两盏照明灯，工作时的电流分别为200mA、1A、300mA和250mA。
如果干路中的电流不许超过3A，这些用电器是否可以同时使用？说出你的理由课堂展示：达标检测：1、串联电路中电流的规律是___________________，用公式表示________________2、并联电路中电流的规律是__________________，用公式表示_________________3、两个灯泡接入同一个电源上，用电流表测得流过它们的电流相等，则这两盏灯的连接方式为（ ）A、一定是串联 B、一定是并联 C、可能是并联 D、一定不是并联4、如图甲所示电路中，电流表A1与A2指针指示的位置均为图乙，则电流表A1所使用的量程为 ，读数是 ；电流表A2所使用的量程是 ，读数是0123A00.20.40.6 ，灯L1电流是 SL1L2A1A2 甲 乙 5、如图所示电路，若电流表A1示数为0.5A，A2示数为0.9A，则通过L1的电流为 A，通过L2的电流为 A。
第5题图 第6题图6、如图甲所示的电路中，L1 和L2是 联的，开关闭合时，两个电流表的示数分别如图乙和图丙所示，判断A2表的示数是 A,流过L2的电流大小是 A7、将电流表先后串联在图51中的A处、B处、和C处，当电键K闭合时，安培表接在何处的读数最大？( ) A. A处 B . B处 C. C处 D. 三处都一样课后反思。
