8路指示灯读出8路8路拨动开关状态_第1页
1/4

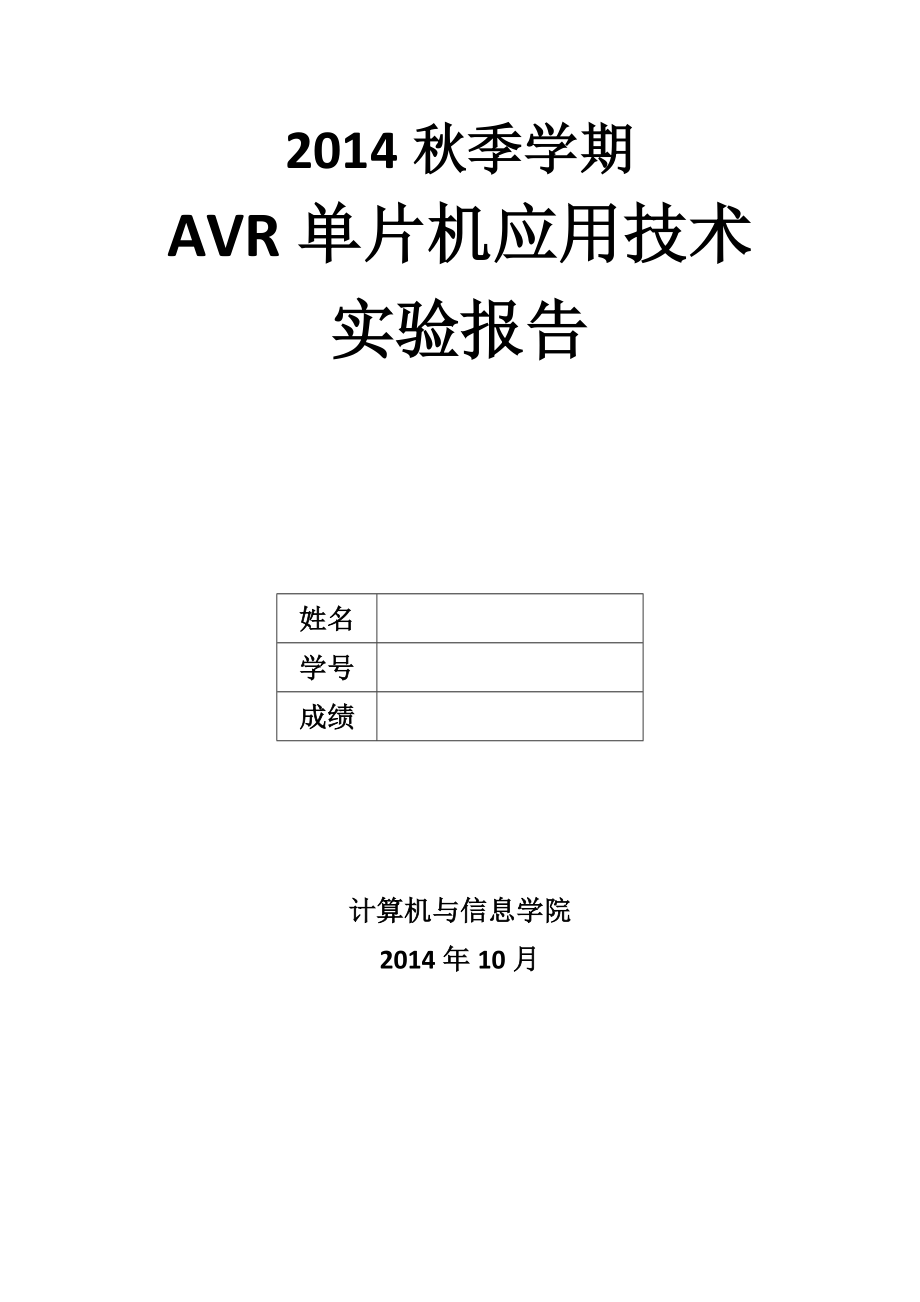

2014秋季学期AVR单片机应用技术实验报告姓名学号成绩计算机与信息学院2014年10月8路指示灯读出8路拨动开关状态一,实验类型 验证型二,实验内容 实验目的: 通过设置不同的8路拨动开关的状态,使对应的8路指示灯亮灭从而理解单片机中数和位的概念以及数据传递的概念     把八路拨动开关的JP40用一条8PIN的数据排线引入到CPU的P0口JP51,然后用一条8PIN的数据排线把CPU部份的P1口(JP44)连接到八路指示灯部份的JP32程序运行照片:程序流程图:    汇编语言参考程序:org 0080h ;开始ajmp looporg 0030h ;到0030h处避开00-30之间的敏感地址loop: MOV A,P0 ; P0口的状态(开关)读到AMOV P1,A ;把A的数据送到P1口(指示灯)JMP LOOP ;重新开始END c语言参考程序:#include //头文件#define uchar unsigned char //宏定义,为方便编程#define uint unsigned int#define KEY P0 //宏定义,将P0口定义为按键KEY#define LED P1 //宏定义,将P1口定义为LEDuchar keyvalue=0; //定义变量,存放按键值char code SST516[3] _at_ 0x003b; //仿真器保留main() //主函数{while(1){ keyvalue=P0; //取按键值,存入keyvalueP1=keyvalue; //将按键值赋给P1口,驱动相应LED发光}}。
