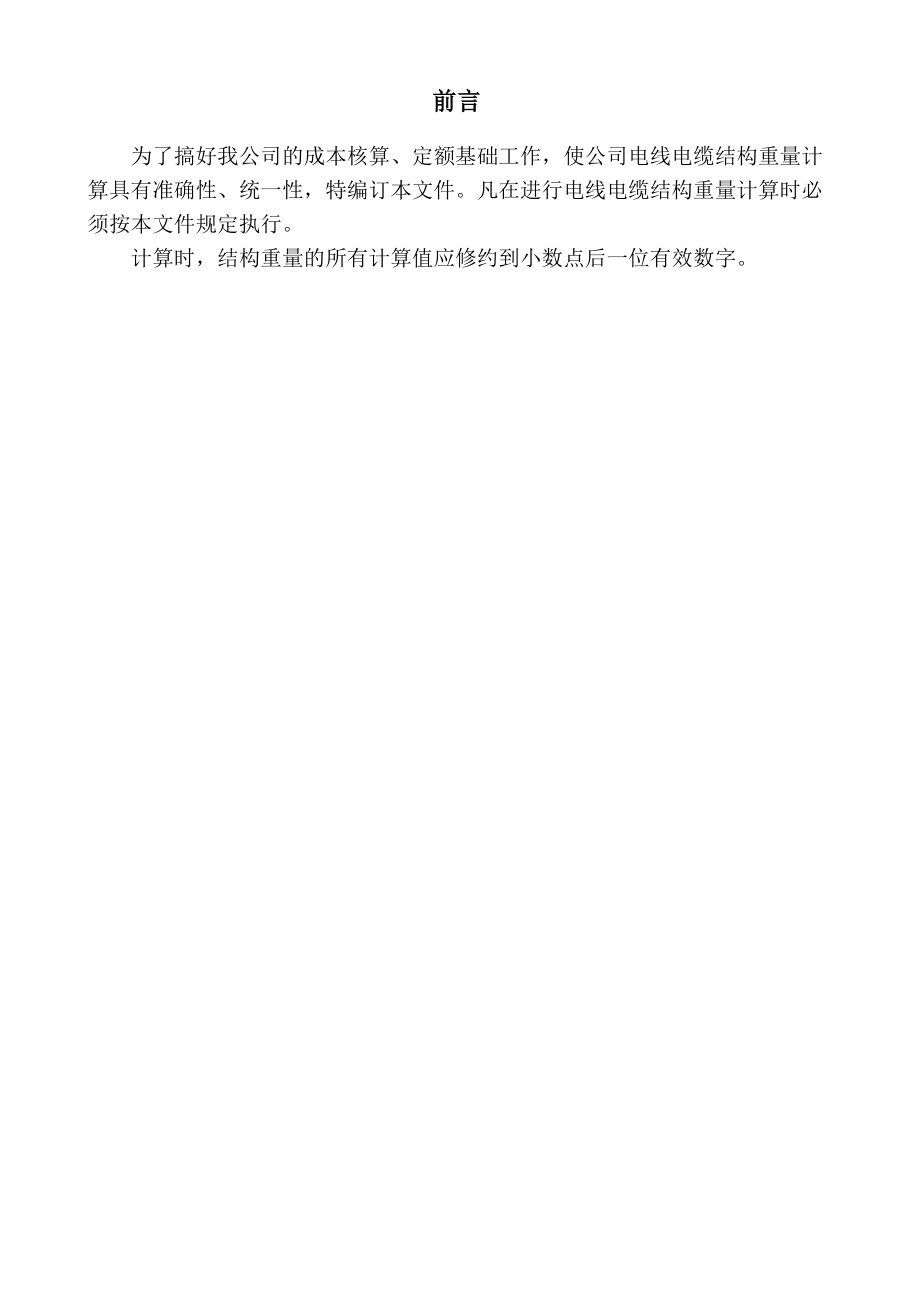

前言为了搞好我公司的成本核算、定额基础工作，使公司电线电缆结构重量计 算具有准确性、统一性，特编订本文件凡在进行电线电缆结构重量计算时必 须按本文件规定执行计算时，结构重量的所有计算值应修约到小数点后一位有效数字电线电缆结构重量常用计算方法1 主题内容与适用范围规定了电线电缆结构重量的常用计算方法本计算方法适用于本公司电力电缆、控制电缆、计算机电线电缆的结构重量计算2 参考资料电线电缆手册3导电线芯3.1单根导电线芯3.1.1圆单线的重量kg/kmkg/kmW =— d 2 px L4式中：d一圆单线直径，mm；P—材料密度，g/cm3L一长度 ，km3.1.2镀锡圆铜单线重量W = — d 2 p x L4式中：d一镀锡铜线外径，mm；P —铜密度， g/cm3L一长度 ，km3.1.3锡层重量W=W .X kX L kg/km式中：W .一镀锡铜单线重量 kg/km；k一镀锡重量系数，见表1所示L一长度 ，km表1镀锡层的重量系数(k值)铜线直径(mm)重量系数铜线直径(mm)重量系数铜线直径(mm)重量系数0.08 〜0.090.06780.30 〜0.340.02400.85 〜0.950.0150.10 〜0.120.05250.35 〜0.390.02200.96 〜1.350.0140.13 〜0.150.04530.40 〜0.470.02021.36 〜1.670.0120.16 〜0.190.03660.48 〜0.540.01981.68 〜2.000.0100.20 〜0.240.03040.55 〜0.730.0182.01 〜3.510.0090.25 〜0.290.02680.74 〜0.840.0163.52及以上0.0083.2普通绞线重量3.2.1普通绞线重量(非紧压含R系列导体)表2理论节径比M’与绞入系数K的关系 计算公式：k=1+0.5*(n/h)*(n/h)不同M’时一的k值不同M’时一的k值不同M’时［的k值不同M’时的k值M’KM’KM’KM’K101.04813.51.027191.013331.004510.251.04613.751.026201.012341.004310.51.044141.025211.011351.00410.751.0414.251.024221.0136 〜401.003811.01.03914.51.023231.009341 〜501.002711.251.03714.751.022241.008851 〜601.001611.51.036151.021251.007961 〜701.001211.751.03415.51.02261.007371 〜801.0009121.033161.019271.006881 〜901.000712.251.03216.51.018281.006391 〜1001.000612.51.031171.017291.0059101〜1101.0004412.751.03017.51.016301.0055111 〜1271.00035131.029181.015311.0051127以上1.0003013.251.02818.51.014321.0048注：绞入系数：绞合节径比18-20倍取1.012； 14-16取1.019； 10-12取：1.039； 8-10取1.060W — 一 d 2 Zk p kg/km4 m式中：d一单线直径，mm；Z一单线总根数；km一绞线的平均绞入系数；P—材料密度，g/cm3；km取值：硬导体非紧压时取1.015,紧压导体用工艺规定截面中间值*密度m 普通软导体（R）系列束丝取1.02，束丝带复绞时取1.023特殊软导体（绞合节径比小），其束丝系数，复绞系数按照上表选取。
3.3紧压线芯重量W = p・ S式中：W---导体重量 kg/kmP---导体材料密度 铜取8.89 g/cm3；铝取2.7 g/cm3S ---导体截面取工艺控制截面的平均值 mm23.4多芯电缆导体重量W=W ・N・k式中：W 一单芯电缆导体重量，kg/km，参考3.1，3.2, 3.3求得；N一电缆芯数；k 一成缆绞入系数，见下表3表3电缆类别K力缆圆形及软导体结构1.004力缆成型导体结构1.002控制电缆硬导体结构1.012a/1.01b控制电缆软导体结构1.019a/1.015b计算机电缆硬导体结构1.024c/1.02计算机电缆软导体结构1.038c/1.03注：a-8芯及以下电缆成缆系数；b—10芯及以上电缆成缆系数c-对于单组计算机电缆只需取1.012或1.019c-对于8组及以下电缆成缆系数取1.024 （硬结构）或1.038 （软结构）对于10组及以上电缆成缆系数取1.02 （硬结构）或1.03 （软结构）4绝缘层挤包型绝缘层厚度按1.05倍的绝缘标称厚度进行计算4.1单根实心圆形导体绝缘层重量W=n（d+t+0.1）* （t+0.1） *P 绝缘厚度较薄时，如为0.6以下时，0.1可换成0.07式中：d-导体直径，mm；t-绝缘层标称厚度，mm；P—材料密度，g/cm3。
4.2单根绞合导体挤包绝缘4.2.1挤管方式绝缘层重量按4.1求得4.2.2挤压方式绝缘层重量4.2.2.1导体外不绕包带垫层W=n（D+t+0.1）* （t+0.1） *1.1*P kg/km式中：D一线芯直径，mm；七一绝缘层标称厚度，mm；4.2.2.2导体外绕包带垫层时按4.1计算4.2.3扇形、瓦形紧压线芯挤包绝缘层重量W=n （D +t）*t*1.05*P kg/km式中：D相一相当圆直径mm，扇形线芯及半圆线芯相当圆直径为紧压圆形线芯直径的1.13倍，瓦形线芯相当圆直径为紧压圆形线芯直径的1.3倍t一绝缘层标称厚度，mm；P—材料密度，g/cm34.3多芯电缆绝缘层重量W=W • N • k kg/km式中：W 一单芯电缆绝缘层重量，kg/km,按4.1, 4.2求得;N一电缆芯数；k一成缆绞入系数，执行表3中数值5电缆芯5.1等圆绝缘线芯成缆外径及填充重量5.1.1等圆绝缘线芯成缆外径D=Md mm式中：d—绝缘线芯外径，mm；M一外径比，见表55.1.2等圆绝缘线芯绞合填充重量其填充理论近似重量W = 0.7854* (D2 — d2 *n) *p *溢 式中：D一成缆外径d一绝缘线芯外径 n一绝缘线芯芯数P—材料密度，g/cm3。
5.2不等圆绝缘线芯成缆外径5.2.1 不等圆绝缘线芯成缆外径D = M *("太* "太+ "小* “J、)n + n式中：d大一大绝缘线芯外径 n大一大绝缘线芯芯数d小一小绝缘线芯外径 n小一小绝缘线芯芯数M — ( n + n小)芯数在表5中对应的外径比5.2.2 不等圆绝缘线芯填充重量计算方法：① 填充重量W= Z *G 2* k kg/km式中：Z一电缆芯外缘如充物根数；G填2一填充材料单位长度重量；kg/km； k-成缆绞入系数，执行表3中数值② 填充理论近似重量W = 0.7854* (D2 - d2大*n大一 d2小*n小)*p *2必 式中：D一成缆外径d大一大绝缘线芯外径 n大一大绝缘线芯芯数d小一小绝缘线芯外径 n小一小绝缘线芯芯数P—材料密度，g/cm35.3 半圆形绝缘线芯成缆外径D=2(h+2t) mm式中：h一导电线芯的高度，mm；t一绝缘厚度，mm5.4 扇形绝缘线芯成缆外径5.4.1 1200扇形绝缘线芯成缆外径D=2.155(h+2t) mm式中：h一导电线芯扇形高度，mm；t一绝缘厚度，mm5.4.2 1000扇形绝缘线芯成缆外径D=2.31(h+2t) mm式中：h一导电线芯扇形高度，mm；t一绝缘厚度，mm。
5.4.3 900扇形绝缘线芯成缆外径D=2.414(h+2t) mm式中：h一导电线芯扇形高度，mm； t一绝缘厚度，mm5.5瓦形绝缘线芯成缆外径D=2b+d mm式中：b一瓦形绝缘线芯高度，mm；d一中心绝缘线芯外径，mm5.6半圆形、扇形、瓦形线芯填充重量计算方法:填充重量 W= Zn *G 2* k kg/km式中：Z 一电缆芯外缘填充物根数；G2一填充材料单位长度重量；kg/km； k-成缆绞入系数，执行表3中数值5.7计算机电缆成缆外径及填充重量计算方法5.7.1计算机电缆成缆外径单芯绝缘外径线对对绞外径a2a组数成缆外径21.6*2a32.0*2a42.1*2a52.5*2a62.6*2a72.8*2a83.0*2a93.2*2a103.4*2a113.6*2a123.8*2a133.9*2a144.0*2a154.1*2a164.2*2a174.3*2a184.4*2a194.5*2a204.7*2a214.8*2a225.0*2a235.1*2a245.3*2a注：1.表4中为简单说明问题，成缆外径中无绕包和屏蔽引起的外径增量，实际计算中应对对绞后增加由于绕包和屏蔽引起的外径增量；2.表4中以两芯对绞为例，3芯组绞外径为2.154a，相应的成缆外径也应变为3芯组绞外径。
5.7.2计算机电缆填充重量计算方法填充重量 W= Zn *G 2* k kg/km式中：2“一电缆填充物根数;G 2一填充材料单位长度重量；kg/km；k・成缆绞入系数，执行表3中数值表5 2〜48芯电缆芯的空隙面积芯数线芯排列外径比M=D/d中心空隙面积Xd2 mm2(SC0)外缘空隙面积Xd2 mm2(SCn)2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 202 3 4 5 6 1+6 1+7 1+8 2+8 3+8 3+9 4+9 4+10 5+10 5+11 6+11 6+12 1+6+12 1+6+1322.1542.4142.7333.33.744.1544.1544.4144.4144.74.75555.1540 0.04 0.215 0.543 1.025 0 0 0 0 0.04 0.04 0.215 0.215 0.543 0.543 1.025 1.0250 01.5711.2481.2201.2591.3291.3291.3901.6792.2762.593 2.039 2.5532.0252.578 2.071 2.6412.1372.137 9444212223242526272829303132333435363738394041424445481+7+13 1+8+13 2+8+13 2+8+14 3+8+14 3+9+14 3+9+15 4+9+15 4+9+16 4+10+16 5+10+16 5+11+16 5+11+17 6+11+17 6+12+17 6+12+18 1+6+12+18 1+7+12+18 2+6+12+18 2+7+12+19 2+7+13+19 2+8+13+19 2+8+14+20 3+8+14+20 3+9+15+215.35.7666.1546.1546.1546.4146.4146.4146.76.76.777777.3888888.1548.1540 0 0 0 0.04 0.04 0.04 0.215 0.215 0.215 0.543 0.543 0.543 1.025 1.025 1.0250 0 0 0 0 0 0 0.04 0.042.257 4.442 3.598 2.9753.2853.2852.8013.2822.8062.8063.3193.3192.8643.3983.3982.9272.927 3.458 4.7054.2544.2544.2543.774 4.042 2.867注:d 单线直径mm。
6护层挤包型护层厚度有平均厚度要求的按1.05倍的护套标称厚度进行计算，无平均厚度要求的按护套标称厚度进行计算6.1挤包护层重量 6.1.1单芯护层及挤管方式护层重量W=n(D+t)tP kg/km式中：D一挤包前外径，mm；t—护层厚度，mm；P—护层材料密度，g/cm36.1.2 缆芯无填充挤压方式护层重量6.1.2.1绝缘线芯构成的多芯电缆护层重量W=[ n(D+t)t+SCn] P kg/km式中：D一挤包前外径，mm；t—护套厚度，mm；SCn 一电缆芯外缘的空隙面积，mm2P—材料密度，g/cm37其他7.1绕包扎带重量W =n(D + nt)ntp /(1 土k)式中：D一绕包前外径，mmn一绕包带层数t一绕包带厚度P—材料密度，g/cm31±k一绕包带重叠绕包时，取负值，绕包带间隙绕包时取正值k值选取原则：工艺中规定的重叠率或间隙率7.2铠装钢带重量W =n (D + 2t )2tp /1.45 kg/km式中：D—铠装前外径，mm；t—钢带厚度，mm；P 一钢带密度，g/cm37.3金属丝编织层重量W = § d(D + 2d )pkp kg/km式中：d—编织金属丝直径，mm；D—编织前外径，mm；P一编织层前单向覆盖率，见表6；K一交叉系数，取1.02；P一编织材料密度，g/cm3。
建议：P编织层前单向覆盖率取0.5641，编织密度为81%表6编织覆盖率P与上息向覆盖率p的关系P(%)PP(%)pP(%)pP(%)p990.9000900.6873810.5641720.4708980.8586890.6683800.5528710.4615970.8268880.6536790.5417700.4523960.8000870.6394780.5310690.4432950.7764860.6258770.5204680.4343940.7550850.6127760.5101670.4255930.7354840.6000750.5000660.4169920.7171830.5877740.4901650.4084910.7000820.5757730.4804640.4000注：P编织覆盖率由相应的产品标准或工艺文件所规定6.5钢丝铠装层重量6.5.1铠装钢丝根数(Z)r 兀 D + d / 1Z = 1dk式中：D一铠装前电缆直径，mm；d一圆钢丝直径，mm；k一钢丝绞入系数，取1.04注：根数Z应修约至最接近的较小整数值，如Z=3.8，此时应修约到Z=36.5.2 钢丝铠装层重量W = §d2Zkp 或 W =勺（D + d -1）dp kg/km式中：d一圆钢丝直径，mm；Z一钢丝根数；K一钢丝绞入系数，取1.04；p一钢丝密度，g/cm3。
一、金属材料名称电解铜电工铝铝合金铝带（箔）铅合金铅锰黄铜镀锌钢丝镀锌钢带钛锌锡密度(g/cm3)8.892.72.82.711.3411.368.57.87.87.877.147.3二、橡胶三、塑料四、纤维材料密度密度名称(g/cm3)名称(g/cm3)交联聚乙烯0.93无纺布0.6交联内屏蔽1.1无碱玻璃布1.4交联外屏蔽1.2云母玻璃丝带1.54低密度聚乙烯绝缘0.93无碱玻璃丝绳1.4高密度聚乙烯绝缘0.96半导电带0.56低密度聚乙烯护套0.93高密度聚乙烯护套0.96阻燃聚氯乙烯绝缘1.43硅烷交联聚乙烯绝缘0.94阻燃聚氯乙烯护套1.43J-70软聚氯乙烯绝缘1.4H-70软聚氯乙烯护套1.4H-90软聚氯乙烯护套1.4电线电缆常用密度密度名称 （g/cm3） 聚丙烯发泡填充条 0.91硅橡胶 1.23〜1.25 PP绳 0.54丁硅料 1.25 聚脂包带1.39铝塑复合带 2.1PVC黑色扎带 1.4PP轧花带 0.92铜塑复合带 4.83低烟无卤料 1.5丁腊料 1.4F46 料 2.17。
