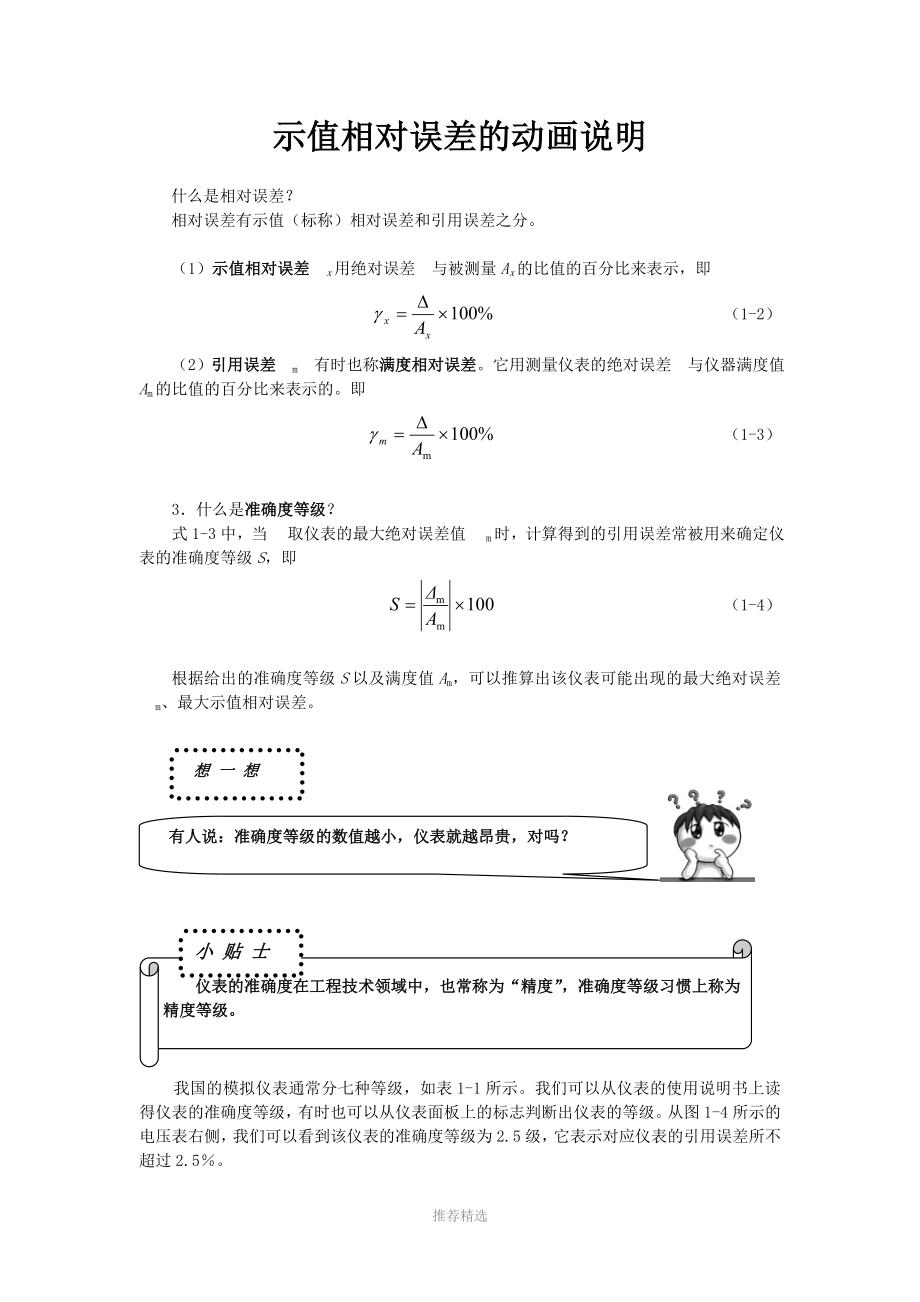

示值相对误差的动画说明什么是相对误差？相对误差有示值（标称）相对误差和引用误差之分1）示值相对误差gx用绝对误差D与被测量Ax的比值的百分比来表示，即 （1-2）（2）引用误差gm 有时也称满度相对误差它用测量仪表的绝对误差D与仪器满度值Am的比值的百分比来表示的即 （1-3）3．什么是准确度等级？式1-3中，当D 取仪表的最大绝对误差值D m时，计算得到的引用误差常被用来确定仪表的准确度等级S，即 （1-4）根据给出的准确度等级S以及满度值Am，可以推算出该仪表可能出现的最大绝对误差Dm、最大示值相对误差想 一 想有人说：准确度等级的数值越小，仪表就越昂贵，对吗？小 贴 士仪表的准确度在工程技术领域中，也常称为“精度”，准确度等级习惯上称为精度等级我国的模拟仪表通常分七种等级，如表1-1所示我们可以从仪表的使用说明书上读得仪表的准确度等级，有时也可以从仪表面板上的标志判断出仪表的等级从图1-4所示的电压表右侧，我们可以看到该仪表的准确度等级为2.5级，它表示对应仪表的引用误差所不超过2.5％。
推荐精选表1-1 仪表的准确度等级和基本误差准确度等级0.10.20.51.01.52.55.0基本误差±0.1%±0.2%±0.5%±1.0%±1.5%±2.5%±5.0%图1-4 从电压表上读取误差和准确度等级算 一 算 1．已知被测电压的准确值为220V，请观察图1-4所示的电压表，说出，或计算它的：准确度等级S、满度值Am、最大绝对误差Δm、示值Ax、与220V正确值的绝对误差Δ、示值相对误差gx以及引用误差gm2．示值相对误差有没有可能小于引用误差？在仪表绝对误差不变的情况下，被测电压下降到22V，示值相对误差gx将变大了？还是变小了？卡卡算出来了：1．准确度等级S＝2.5级，满度值Am＝300V最大绝对误差Δm＝300V×2.5÷100＝7.5V，示值Ax＝230V与220V正确值的误差Δ＝10V，示值相对误差gx＝4.3%引用误差gm＝（10/300）×100%＝3.3% 2．若绝对误差D仍为10V，当示值Ax下降到22V时，示值相对误差gx＝（10/22）×100%=45% 与测量220V时相比，示值相对误差大多啦！由于工艺的原因，，一些模拟指针式仪表，在同一量程内，无论指针处于那个位置，绝对误差基本不变。
如果被测量值太小，测量的示值相对误差就会变大在大多数情况下，无论被测值多少，仪表的绝对误差变化均不大当示值Ax比满度值小许多时，公式1-2推荐精选中的分母变小了许多，示值相对误差Ax就变得大多了！因此，我们在选择测量仪表的量程时，通常希望示值落在仪表满度值的2/3以上卡卡再给大家谈谈误差产生的原因以及分类这是磅秤，我们设置了三个场景，在同一台磅秤上，称量三种重量相差很多的物体的：1.称量100kg的大米；2.称量10kg的水果苹果；3.称量1kg的巧克力 推荐精选 大米 苹果 巧克力在这三次测量中，由于该磅秤的零位没有调整好，它的绝对误差D都是0.5kg那么，1. 称量100kg的大米时的满度相对误差gm和示值相对误差gx100分别为： 推荐精选2. 称量10kg的苹果时的示值相对误差gx10为： 3. 称量1kg的巧克力时的示值相对误差gx10为： 从以上可知，三次测量中，由于绝对误差D和磅秤的满度值Am不变，所以满度相对误差gm是不变的但是，随着被测量的减小，示值相对误差的分母Ax越来越小，结果就越来越大根据以上的描述，设计的动画步骤如下：1.磅秤上面空的，指针指在零位的右边一些。
也就是说，该磅秤的零位没有调好，大约有D=0.5kg的初始误差推荐精选此时满度相对误差gm0的公式为：2.将100kg的大米放到磅秤上，磅秤的指针指在100kg+0.5kg的位置也就是说，绝对误差还是0.5kg，此时满度相对误差为推荐精选推荐精选示值相对误差gx100为：3. 将10kg的苹果放到磅秤上，磅秤的指针指在10kg+0.5kg的位置也就是说，绝对误差还是0.5kg，此时满度相对误差为示值相对误差gx10为： 一闪一闪4. 最后将1kg的巧克力放到磅秤上，磅秤的指针指在1.0kg+0.5kg的位置也就是说，绝对误差还是0.5kg，此时满度相对误差仍然为而示值相对误差gx1.0为： 结论1：“被测量比满度值小许多的时候，示值相对误差将变得不可容忍结论2：“被测量最好大于2/3满度值” （注：可编辑下载，若有不当之处，请指正，谢谢!） 推荐精选。
