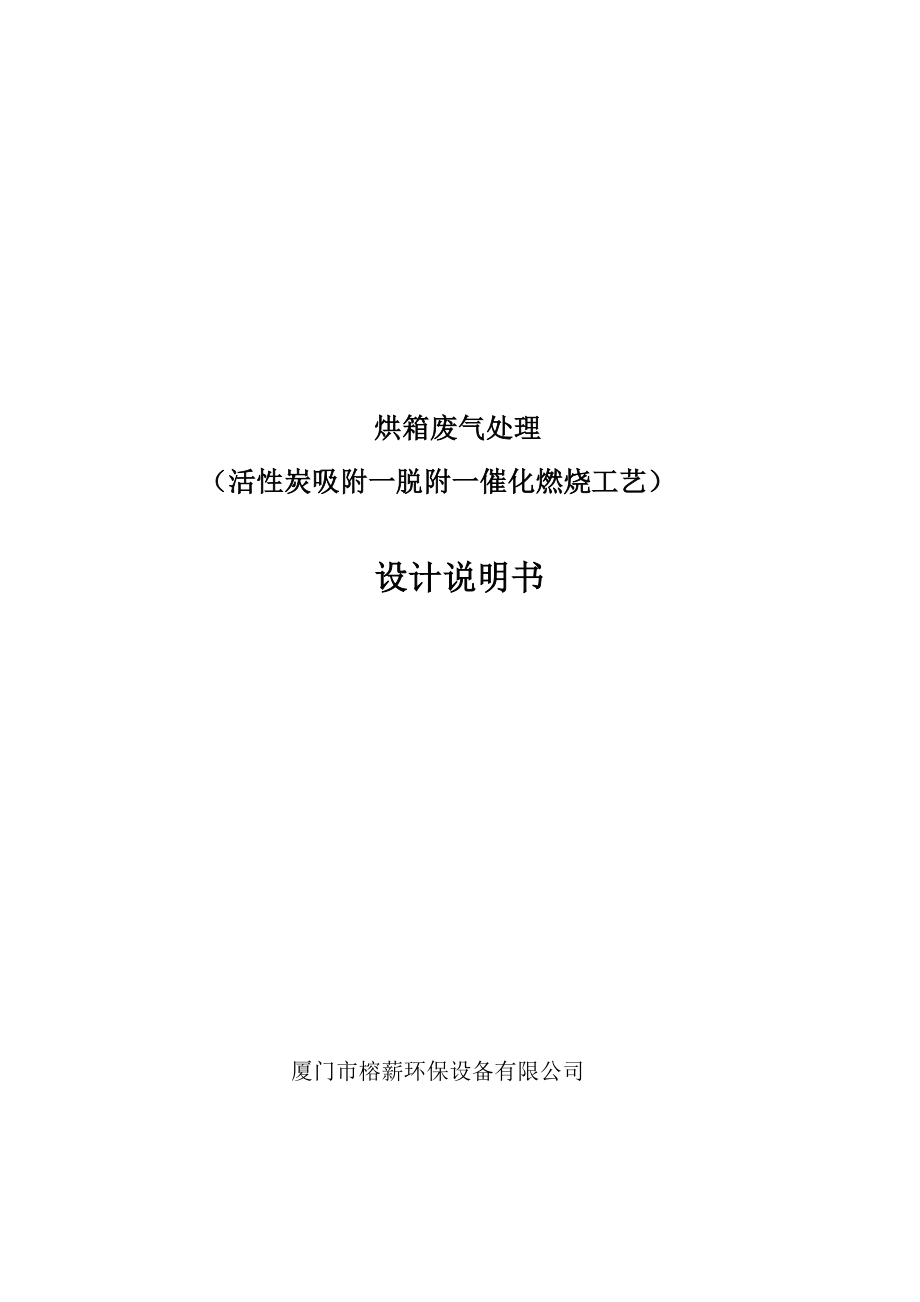

烘箱废气处理（活性炭吸附一脱附一催化燃烧工艺）设计说明书厦门市榕薪环保设备有限公司2008年4月10日一、 企业项目概况 （2）二、 治理原则、设计依据及执行标准 （2）（一） 治理原则 （2）（二） 设计依据 （2）（三） 设计参数及执行标准 （2）三、 工艺流程及说明 （3）（一） 实地情况说明、分析 （3）（二） 工艺比较及选择 （3）（三） 工艺流程（简图） （5）（四） 设计工艺说明 （5）（五） 处理设备说明 （6）四、 有机废气净化装置特点及组成 （7）（一） 系统组成部分及其主要特点 （7）（二） 废气净化系统的主要特点 （8）五、 工程投资预估单 （8）六、 售后服务 （10）一、企业项目概况业主因生产需要车间内配备有一条烘箱流水线，用于工件烘干， 烘箱工作时会产生一定的有机废气，对厂区内外环境造成了一定的影 响本着改善厂区环境的宗旨，业主设计对流水线烘箱废气进行有效 处理，达到环保排放要求我司受业主方有关人员委托，根据业主提供的相关资料，结合我 司在同类废气处理项目中的成功经验，结合现场实际，设计本方案， 供业主参考选择二、治理原则、设计依据及执行标准（一） 治理原则1、 有效收集流水线烘箱废气，处理系统效率可靠。
2、 设备外形简洁，便于操作和维修保养，使用寿命长，运行费用 低3、 设备运行稳定、安全、可靠二） 设计依据1、 该公司提供的的现场实际情况及设计要求；2、 同类企业中的成功经验；3、 《大气污染控制设计手册》；4、 《工业企业设计卫生标准》；5、 《中华人民共和国大气污染防治法》；6、 《中华人民共和国环境保护法》；（三） 设计参数及执行标准1、设计风量：8000m3/h；（单条烘箱流水线）2、 废气成分：有机废气;3、 排放标准：大气污染物综合排放标准，GB16297-1996厦门市大气污染物排放控制标准，DB35/323-19994、处理后排放浓度：苯W12mg/m3甲苯 W40mg/m3二甲苯 W40mg/m3非甲烷总烃W120mg/m3三、工艺流程及说明（一） 实地情况说明、分析根据实地勘察，业主现有一条烘箱流水线，上面安装有多个烘箱， 每个烘箱配备有相应的排气风机，风机出口接入管道中，排出室外二） 工艺比较及选择1、 收集方式：烘箱为封闭式设备，顶部配备有排风风机，废气收集只需将排风 机的出风口引入排风管道内即可因烘箱数量较多，为达到风量合理分配的要求，需在各烘箱排风 机的出风管处安装调节阀门，根据各烘箱需要调节、分配风量。
2、 处理方式：有机废气的处理方法种类繁多，特点各异，常用的有冷凝法、吸 收法、燃烧法、催化法、吸附法等1）.冷凝回收法：将废气直接冷凝或吸附浓缩后冷凝，冷凝液经 分离回收有价值的有机物该法用于浓度高、温度低、风量小的废气 处理但此法投资大、能耗高、运行费用大，因此无特殊需要，一般 不采用此法2） .吸收法：可分为化学吸收和物理吸收，但“三苯”废气化学 活性低，一般不采用化学吸收物理吸收是选用具有较小的挥发性的 液体吸收剂，它与被吸收组分有较高的亲和力，吸收饱和后经加热解 析冷却后重新使用该法用于大气量、温度低、浓度低的废气装置 复杂、投资大，吸收液的选用比较困难，存在二次污染3） .直接燃烧法：利用燃气或燃油等辅助燃料燃烧放出的热量将 混合气体加热到一定温度（700—800D，驻留一定的时间，使可燃 的有害气体燃烧该法工艺简单、设备投资少，但能耗大、运行成本 高4） .催化燃烧法：将废气加热到200~300°C经过催化床燃烧，达 到净化目的该法能耗低、净化率高、无二次污染、工艺简单操作方 便适用于高温高浓度的有机废气治理，不适用于低浓度、大风量的 有机废气治理5） .吸附法：（1）直接吸附法：有机气体直接通过活性炭，可达 到95%的净化率，设备简单、投资小、操作方便，但需经常更换活性 炭，用于浓度低、污染物不需回收的场合。
2）吸附回收法：有机气 体经活性炭吸附，活性炭饱和后用热空气进行脱附再生经过比较及针对本项目废气特点，选用活性炭吸附和（活性炭） 吸附脱附催化燃烧工艺都是合理的，由于业主厂区位于海沧区，根 据当地环保局要求，需选用“（活性炭）吸附脱附催化燃烧工艺”三）工艺流程（简图）（四）设计工艺说明根据业主实地情况，设计烘箱流水线风量为8000m3/h，烘箱废 气先通过活性炭吸附床吸附净化后，达标的尾气经过风机高空排放饱和的活性炭经热空气脱附催化燃烧后，吸附其上的有机废气 生成CO2和h2o,饱和活性炭重新获得吸附能力，循环使用本方案采用双吸附箱工艺，即系统配备两个吸附箱，一个吸附一 个脱附或者待机喷漆工作时，吸附箱A开启运行（吸附箱B脱附或 者待机）当吸附箱A达到饱和时，手动切换吸附脱附程序：吸附箱 A停止进风，进入脱附程序，同时吸附箱B开启进风，进入吸附程序吸附箱A内的活性炭在脱附催化燃烧系统运行作用下，有机从 活性炭中脱附出来被催化燃烧床燃烧、分解，最后使得活性炭再生，重新获得吸附能力当吸附箱B活性炭达到饱和时，再手工切换两箱之间的吸附脱 附程序，循环往复根据业主实地情况，烘箱工作时间长，24小时内无法确保吸附 和脱附程序的先后完成，因此设计两个吸附箱，以满足可能的全天候 生产，同时本设计的脱附程序可在系统进行吸附的时候同时运行。
因烘箱废气中不含有颗粒物，因此无需安装颗粒物前置过滤设 备五）处理设备说明1、 活性炭吸附床利用活性炭多微孔的吸附特性吸附有机废气是一种最有效的工 业处理手段活性炭吸附床采用新型活性炭，该活性炭比表面积和孔 隙率大，吸附能力强，具有较好的机械强度、化学稳定性和热稳定性， 净化效率高达95%有机废气通过吸附床，与活性炭接触，废气中的 有机污染物被吸附在活性炭表面，从而从气流中脱离出来，达到净化 效果从活性炭吸附床排出的气流已达排放标准，空气可直接排放2、 催化燃烧床在有机废气引入催化燃烧装置前，先通过预热器对废气进行先预 热，再通过催化燃烧床内的电加热器加热废气使废气温度升高到 2800C左右，在催化剂的作用下，热反应生成无害的H2O和CO2，此 时无需电加热，通过自身平衡处理掉高浓度有机废气燃烧后放出大 量的热量，可采用热交换器将高温尾气回收利用以减少预热能耗上述过程可通过PLC系统控制柜全自动操作四、有机废气净化装置特点及组成（一）系统组成部分及其主要特点组成部分主要组成材料及特点使用效果1吸附活性炭吸附床组合抽屉单元，单元内充填蜂 窝状活性炭，抽屉单元易拉出 检修有机废气净化效率＞95%,阻力低，无运动部件，无磨蚀，寿命长电动调节阀门阀体和电动执行机构精度高,复位快检修旁通系统阀体和电动执行机构设备检修时临时使用2脱附1催化燃烧催化燃烧床催化燃烧室,电加热室,高效换 热器和传感器件,内外板用高 效隔热材料.催化燃烧净化效率＞97%,电加热时间短,节能效，果明显脱附风机直联传动，易保养补冷风机直联传动，易保养温控传感装置控制点多,效果好电动调节阀门阀体和电动执行机构精度高,复位快主风机电控箱开关及启动保护PLC,仪表及各类元器件运行显示直接，易操作主要功能1) .具有自动、手动两种操作方式2) .自动运行时具有连锁功能电控3系统计算机运行过程电气控制柜3) .系统具有自我诊断功能4) .运行时出现的异常情况可报警及自动停机5) .控制柜面板流程可显示主要运行参数6) .根据工艺要求改变控制参数如:脱附吸附周期7) ,系统处于自动运行状态，不会因停电造成系统退出运行8) .自动运行时可根据工艺条件退出运行(二)废气净化系统的主要特点a. 采用吸附、脱附同时工作的方式;b. 占地面积小,设备体积小；c. 脱附电加热器无须频繁启动，节省能源,减少电容量;d. 蜂窝活性炭对有机废气进口浓度要求不高。
五、工程投资预估单序号名称规格型号数量单价复价活性炭吸附箱2600X1000X16002台蜂窝活性炭100 X 100 X 100催化燃烧床1台主风机，肇丰1台脱附风机1台补冷风机/冷风阀1台手动阀门500X3501只①2004只①1207只气动阀门11只电控系统主要配件米用得力西1套辅助材料1套连接风管500X350/350X35045m2排气烟囱①60034m2设备雨棚1套运费1套吊装费1套小计制作安装费10%税金（6%）建安发票总计备注：1、 以上材料包含15%〜18%的损耗，依据为国家建筑安装规范2、 本设计为单条烘箱流水线废气处理系统报价3、 工程所需电缆线及连接、设备所需水泥平台由需方负责4、 本报价不包含风机降噪部分5、 本报价中烟囱高度为15米，需根据厂房实际高度进行增补（高出 厂房3米)六、售后服务1、 工程质量符合国家或行业的有关标准与规范2、 治理效果达到《大气污染物综合排放控制标准》(GB16297-1996)二级标准，如监测结果未能达到标准，本公司负责调整至达标；3、 本公司负责培训贵司操作人员熟悉操作至完全掌握为止；4、 对工程质量保修一年，终身维护在保修期内因质量问题而发生 的故障，本公司将在二十四小时内提供可行的维护方案直至现场 维护。
保修期满后，本公司将配合贵司的维修工作，有偿提供零 部件或设备；5、 工程质量保修内公司定期派员工对处理设施进行检修指导；厦门市榕薪环保设备有限公司。
