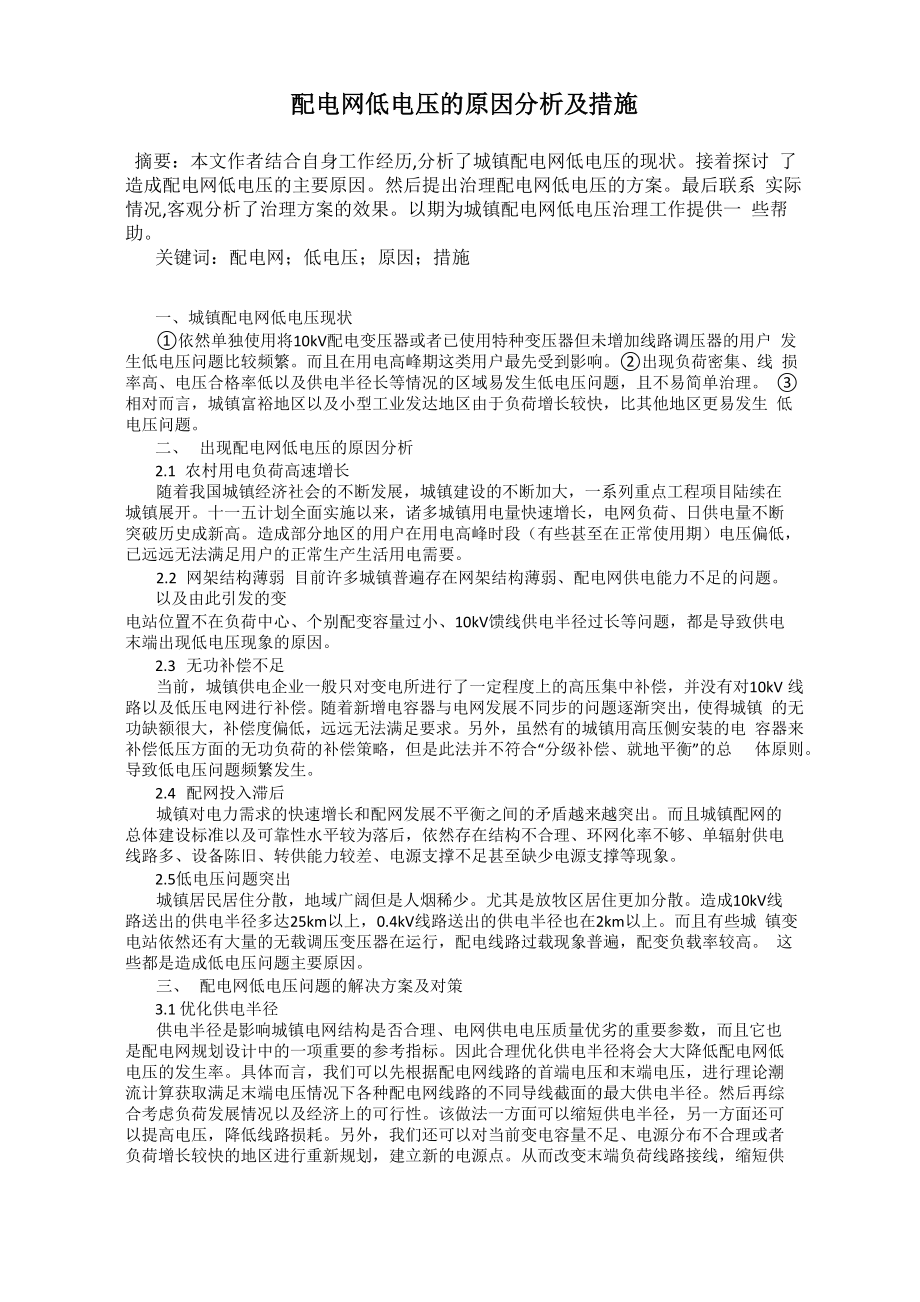

配电网低电压的原因分析及措施摘要：本文作者结合自身工作经历,分析了城镇配电网低电压的现状接着探讨 了造成配电网低电压的主要原因然后提出治理配电网低电压的方案最后联系 实际情况,客观分析了治理方案的效果以期为城镇配电网低电压治理工作提供一 些帮助关键词：配电网；低电压；原因；措施一、城镇配电网低电压现状①依然单独使用将10kV配电变压器或者已使用特种变压器但未增加线路调压器的用户 发生低电压问题比较频繁而且在用电高峰期这类用户最先受到影响②出现负荷密集、线 损率高、电压合格率低以及供电半径长等情况的区域易发生低电压问题，且不易简单治理 ③相对而言，城镇富裕地区以及小型工业发达地区由于负荷增长较快，比其他地区更易发生 低电压问题二、 出现配电网低电压的原因分析2.1 农村用电负荷高速增长随着我国城镇经济社会的不断发展，城镇建设的不断加大，一系列重点工程项目陆续在 城镇展开十一五计划全面实施以来，诸多城镇用电量快速增长，电网负荷、日供电量不断 突破历史成新高造成部分地区的用户在用电高峰时段（有些甚至在正常使用期）电压偏低， 已远远无法满足用户的正常生产生活用电需要2.2 网架结构薄弱 目前许多城镇普遍存在网架结构薄弱、配电网供电能力不足的问题。
以及由此引发的变电站位置不在负荷中心、个别配变容量过小、10kV馈线供电半径过长等问题，都是导致供电 末端出现低电压现象的原因2.3 无功补偿不足当前，城镇供电企业一般只对变电所进行了一定程度上的高压集中补偿，并没有对10kV 线路以及低压电网进行补偿随着新增电容器与电网发展不同步的问题逐渐突出，使得城镇 的无功缺额很大，补偿度偏低，远远无法满足要求另外，虽然有的城镇用高压侧安装的电 容器来补偿低压方面的无功负荷的补偿策略，但是此法并不符合“分级补偿、就地平衡”的总 体原则导致低电压问题频繁发生2.4 配网投入滞后城镇对电力需求的快速增长和配网发展不平衡之间的矛盾越来越突出而且城镇配网的 总体建设标准以及可靠性水平较为落后，依然存在结构不合理、环网化率不够、单辐射供电 线路多、设备陈旧、转供能力较差、电源支撑不足甚至缺少电源支撑等现象2.5低电压问题突出城镇居民居住分散，地域广阔但是人烟稀少尤其是放牧区居住更加分散造成10kV线 路送出的供电半径多达25km以上，0.4kV线路送出的供电半径也在2km以上而且有些城 镇变电站依然还有大量的无载调压变压器在运行，配电线路过载现象普遍，配变负载率较高。
这些都是造成低电压问题主要原因三、 配电网低电压问题的解决方案及对策3.1 优化供电半径供电半径是影响城镇电网结构是否合理、电网供电电压质量优劣的重要参数，而且它也 是配电网规划设计中的一项重要的参考指标因此合理优化供电半径将会大大降低配电网低 电压的发生率具体而言，我们可以先根据配电网线路的首端电压和末端电压，进行理论潮 流计算获取满足末端电压情况下各种配电网线路的不同导线截面的最大供电半径然后再综 合考虑负荷发展情况以及经济上的可行性该做法一方面可以缩短供电半径，另一方面还可 以提高电压，降低线路损耗另外，我们还可以对当前变电容量不足、电源分布不合理或者 负荷增长较快的地区进行重新规划，建立新的电源点从而改变末端负荷线路接线，缩短供 电半径，提升线路末端电压质量3.2 完善电源布点城镇变电所的建设应首先遵循“小容量、短半径、密布点”以及“小型化、户外式、造价低、 技术先进、安全可靠”的原则一方面要健全“低电压”监测网络、完善农村电网电压质量监测 网络和管理平台另一方面还应借助配电网各种数据上传功能改进监测方法，逐步增加电压 监测点数量3.3 加强无功补偿 第一，要加强线路的无功补偿。
我们可以路中采用固定或自动相结合的方式投入适 当的电容器还可以以线路负荷中心为地点采用分组补偿、自动投切的方式来加强线路无功 补偿当然，为了线路运行维护能够保持一定的便捷性，补偿点也不宜过多一般较长线路 选择两处补偿点第二，要加强配变低压侧的无功补偿即在配电变压器的低压侧安装并联 补偿电容器，电容器的补偿容量必须根据具体情况来确定，一般为变压器容量的20%〜30% 第三，加强用户终端的无功补偿我们可以采用用户侧并联电容器的就地补偿，以实现用户 终端的无功就地补偿虽然这种方式补偿的电容器利用率低，但是其补偿区域最大，效果也 比较好因此值得采纳3.4 进行低电压线路设备改造 2010年以来，我国许多城镇电网都基本实现了升级改造，并陆续开展了“低电压”综合治 理工程这不仅优化了网架结构，提高了供电可靠性而且建立和完善了设备管理、负荷管 理、运行管理记录等技术资料另外，由于如今95598 系统已经全面投入使用因此我们还 应该加强95598 系统管理，对用户反映“低电压”问题落实到人，并快速派人进行监测做到 监测结果科学分析、整改效果全程跟踪等同时，各单位必须对 “低电压”投诉情况进行统计， 切实有效提升低电压线路设备改造水平和供电服务水平。
四、配电网低电压治理的实例探讨 以某村镇为例，该村共有67 户人家，沿山脚分布，其配电网低压布置如图1 所示每户之间的间距约为7.6m,每个用户高峰负荷为1.6〜2.4kW以低压三相四线供电，且三相用户 平均分配先对其作如下改造：第一，以“手拉手”接线方式进行低压线路连接；第二，当负 荷均匀分布时，将交汇位置设路中点当负荷不均匀分布时，将交汇位置设在负荷中心 点第三，提升配电台区供电能力，开展配电网三相负荷不平衡治理工作提高供电服务质 量和供电服务水平改造前后区域线损率如图2所示由图2可知，线损率路改造后降 低了 3.52%而且在供电量不变的情况下，改造后低电压比改造前上升了49V另外经过调 查可知，该区域原先不能使用的大功率用电器现均能正常使用，这更加表明低电压已经维持 在正常范围内结语 总而言之，城镇配电网低电压综合治理是供电企业需要长期进行的必需工作，我们必须 紧抓新一轮城镇电网改造工程建设的契机，进一步加快电网改造，提高供电能力，从源头上 解决城镇“低电压”问题使城镇“低电压”综合治理工作取得实效参考文献[1] 王涛，李艳龙，梁鹏，等•低电压综合治理及优化方法研究J].安徽农业科学，2013.[2] 滕永福•浅谈电力线路配网管理和低电压综合治理[J]•科学时代，2014(10).[3] 杨榆.有效治理农网低电压助推农村经济发展[J].华北电业.2015(05). 汤飞飞出生日期：1990年01月04日，男，汉族，助理工程师，单位：国网宝鸡供电公司， 邮编：721000。
王俊峰出生日期：1979年06月10日，男，汉族，助理工程师，单位：国网宝鸡供电公司， 邮编：721000。
