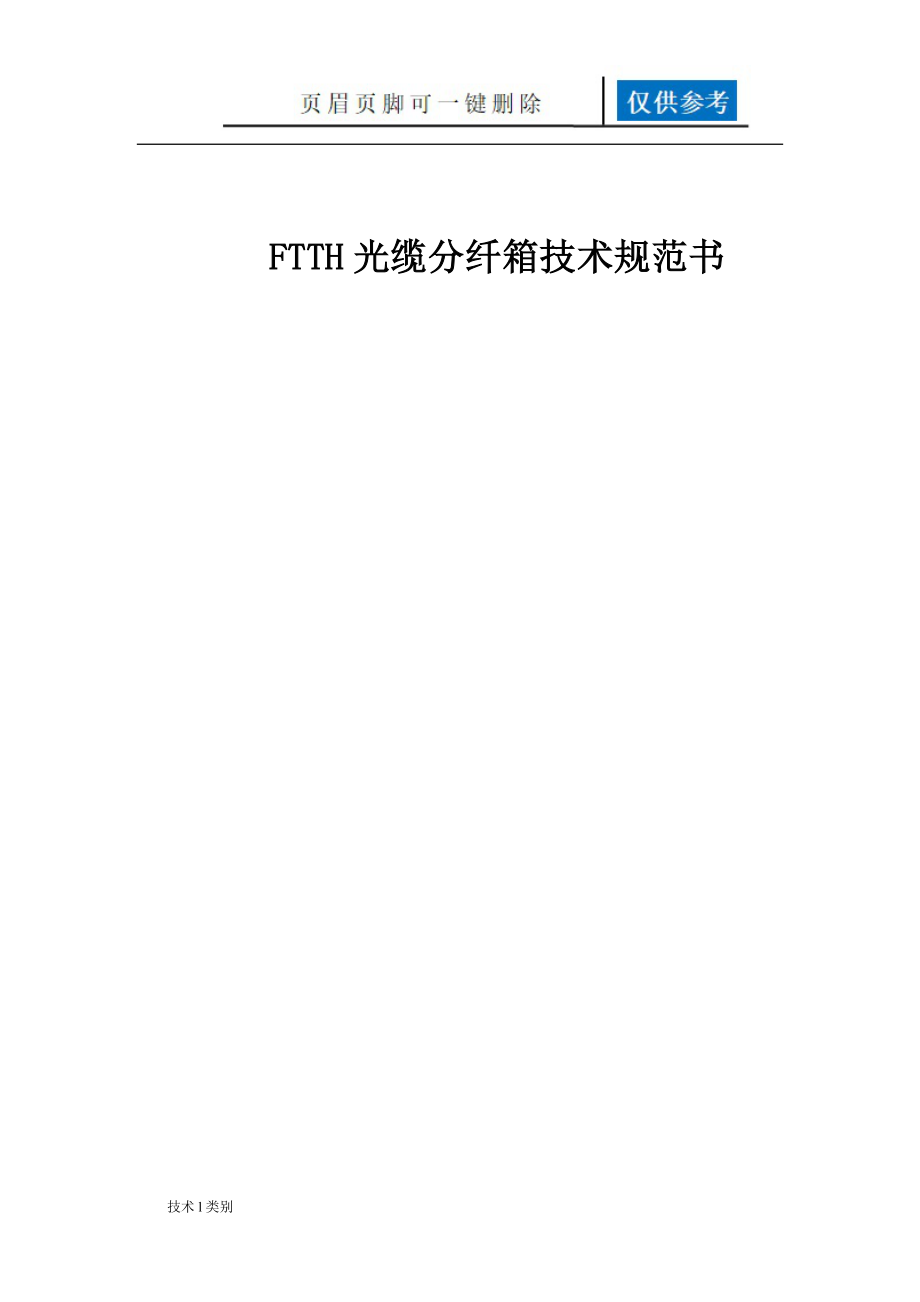

FTTH光缆分纤箱技术规范书目 录1 概述 12 引用标准 13 术语和定义 34 组成及分类 45 光缆分纤箱技术要求和指标 56 试验方法 117 检验规则 168 操作要求 179 标志、包装、运输和贮存 21技术l类别1 概述随着FTTH接入的全面铺开，光缆分纤箱作为光分支点采用的一种重要配线设备，得到了越来越多的应用本规范为中国联通广东分公司（以下简称广东公司）进行光缆分纤箱工程建设的技术要求本技术规范书中所指的光缆分纤箱主要应用在FTTH光缆工程，可满足室内（楼道）、室外安装环境，能方便光缆掏接，方便维护和资源管理本技术要求结合我省各地市地理环境、使用习惯及结合发达城市的使用情况而选定，从建设方式、容量、安全、质量、经济、实用等方面进行要求为保证广东公司通信建设所用设备的质量确定“光缆分纤箱技术规范”的相关技术要求本技术规范书未规定的其它技术要求应不劣于中国国家标准、通信行业标准的要求本技术规范书未标明日期的中国国家标准、通信行业标准均使用最新版本在本规范书中，对各条目的要求有下列表达方式：“必须”、“应” ：表示现阶段网络建设的基本需要，该条目必须实现；“建议” ：表示将来网络、设备和技术发展的目标，一般情况下希望该条目实现，但在某些特定情况下可以忽略该条目；“可以” ：表示该条目属于可选。
2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的更新版本凡是不注日期的引用文件，其更新版本适用于本标准GB/T 2423.1-2008电工电子产品环境试验第 2部分：试验方法试验 A：低温（idt IEC60068-2-1:1990）GB/T 2423.2-2008电工电子产品环境试验第 2部分：试验方法试验 B：高温（idt IEC60068-2-2:1974）GB/T 2423.3-2006电工电子产品环境试验 第 2部分:试验方法 试验 Cab:恒定湿热试验GB/T 2423.4-2008 电工电子产品环境试验 第 2部分：试验方法 试验Db 交变湿热（12h＋12h循环）GB/T 2423.10-2008 电工电子产品环境试验 第2部分: 试验方法 试验Fc: 振动(正弦)GB/T 2423.17-2008 电工电子产品环境试验 第 2部分: 试验方法 试验 Ka 盐雾 GB/T 2828.1-2003计数抽样检验程序 第一部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T 3873 通信设备产品包装通用技术条件GB 4208-2008 外壳防护等级GB/T 5095.2-1997电子设备用机电元件 基本试验规程及测量方法 第 2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验GB/T 9286-1998 色漆和清漆 漆膜的划格试验GB/T 12507.1-2000 光纤光缆连接器 第 1部分：总规范YD/T 987-1998 ST/PC型单模光纤光缆活动连接器技术规范 YD/T 1117-2001 全光纤型分支器技术条件 YD/T 1200-2002 MU型单模光纤活动连接器技术条件 YD/T 1272.1-2003 光纤活动连接器 第一部分：LC型YD/T 1272.3-2005光纤活动连接器 第3部分：SC型YD/T 1272.4-2007光纤活动连接器 第4部分：FC型YD/T 1618-2007 多芯光纤（缆）扇形分支连接器技术要求和测试方法 SJ/T 11363-2006 电子信息产品中有毒有害物质的限量要求 SJ/T 11365-2006 电子信息产品中有毒有害物质的检测方法 IEC 61300-3-15: 1995-05 抛光插针端面顶点偏移测量（Measurement -Eccentricity of a Convexpolished ferrule endface）IEC 61300-3-16: 1995-05球状抛光插针端面曲率半径检查与测量（Examinations andMeasurements - endface radius of spherically polished ferrules）IEC 61300-3-17: 1999-09 抛光插针端面角度检查与测量（Examinations and Measurements –endface angle - polished ferrules）IEC 61300-3-23: 1998-04 相对插针端面光纤位置检查与测量（Examinations and Measurements –fibre position relative to ferrule endface）3 术语和定义 下列术语和定义适用于本标准a) 无源光网络Passive Optical Network（PON）由光缆、光分路器、光连接器等无源光器件组成的点对多点的网络。
b) 光分配网Optical Distribution Network（ODN）提供光线路终端（OLT）与光网络单元（ONU）之间的光路分配的网络，该网络用无源光器件和光纤来实现c) 光分路器Optical Branching Device （OBD）也称为“非波长选择性光分支器件”，用于实现特定波段光信号的功率分路及再分配功能的无源光纤器件（可将一路光信号分成多路光信号以及完成相反过程）d) 光纤到户Fiber to the Home（FTTH）光纤到用户家庭，用户接入设备部署在用户家里e) 光纤到办公室Fiber to the Office (FTTO)光纤到办公室/公司，用户接入设备部署在办公室/公司f) 光纤到大楼Fiber to the Building（FTTB）光纤到楼宇，用户接入设备部署在楼内g) 光缆分纤箱 optical fiber cable distribution box用于室外或楼道内连接主干光缆与配线光缆或引入光缆与入户皮线光缆的接口设备 h) 跳纤 optical fiber jumper一根两端都带有光纤连接器插头的光缆 i) 尾纤 pigtail一根一端带有光纤连接器插头的光缆。
j) 适配器 adaptor 使插头与插头之间实现光学连接的器件 k) 光纤连接分配装置 fiber jointing and distributing device 由适配器、适配器卡座、安装板或适配器及适配器安装板组装而成，供尾纤与跳纤或两根跳纤分别插入适配器外线侧和内线侧而完成活动连接的构件 l) 光纤终接装置 fiber terminating device 供光缆纤芯线与尾纤接续并盘绕光纤的构件m) 光纤存储装置 fiber storing device 供富余尾纤或跳纤盘绕的构件 n) 熔接保护套管 protecting tube of optical fiber jointing 对光纤熔接接头提供保护的材料或构件4 组成及分类4.1 组成光缆分纤箱由箱体、内部结构件、光纤活动连接器、光分路器及备附件组成4.2 一般情况下，光缆分纤箱可按以下方式分类：a) 按安装方式，可分为落地、架空或壁挂安装b) 按外壳材料分类，可分为塑料外壳和金属外壳c) 按使用环境分类，可分为室外型和室内型5 光缆分纤箱技术要求和指标5.1 环境条件a) 工作温度：-5˚C~+40˚C(室内型)、-40˚C ~+60˚C (室外型)b) 湿度：≤85%(+30˚C时) (室内型)、≤85%(+30˚C时) (室外型)c) 大气压力：70~106kPa5.2 外观与结构5.2.1 尺寸分纤箱外形尺寸不宜超过下表尺寸。
表5.1 室内型光分纤箱尺寸表光分纤容量16路光分纤箱32路光分纤箱64路光分纤箱高（mm）500500600宽（mm）400400450深（mm）100100100表5.2 室外型光分纤箱尺寸表光分纤容量16路光分纤箱32路光分纤箱64路光分纤箱高（mm）500500600宽（mm）400400450深（mm）1101101105.2.2 外观5.2.2.1 光分纤箱应形状完整，各塑料件无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷5.2.2.2 各金属结构件表面光洁、色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象5.2.2.3 采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于 GB/T 9286标准表 1中2级要求5.2.2.4 高压防护接地装置与光缆中金属加强芯及金属挡潮层、铠装层相连，保护接地处应有明显的接地标志5.2.2.5 设备应有明晰的线序示铭标志对于安装光分路器的模块，应清晰标明其合路及支路序号5.2.2.6 光分纤箱采用的金属板材应为表面热镀锌处理钢板，厚度不小于1.5mm如采用非金属复合材料时，燃烧性能必须符合GB/T 2408-2008中的规定。
5.2.2.7 光分纤箱箱体表面涂层的颜色按色谱：GSB 05-1426-2001 中灰（同类色参考潘通-中灰445）有特殊要求时，可以采用与周围环境景色相协调的颜色5.2.2.8 光分纤箱应设置中国联通标志，中国联通标志设在箱体左侧的外侧上方，高度为35mm，同比例按中国联通商标缩放，字体样式如下图所示： 图5.1 中国联通标志样式图5.2.3 结构5.2.3.1 所有紧固件联结应牢固可靠5.2.3.2 箱门开启角度不小于120º5.2.3.3 箱体密封条粘结应平整牢固，门锁的启闭应灵活可靠5.2.3.4 所有紧固件联结应牢固可靠，箱体密封条粘结应平整牢固5.2.3.5 室内光缆分纤箱应考虑掏纤施工便利，采用上下垂直缺口开孔或椭圆开孔，箱体的顶部与底部各应至少配置4个进线孔，且光缆固定与保护装置应能满足至少4根普通光缆固定及引入用户皮线光缆固定的需求5.2.3.6 光纤熔接盘片应采用开启式，宜选用180mm×120mm×12mm(长×宽×高)的小尺寸产品5.2.3.7 光缆引入时其弯曲半径应大于光缆直径的15倍5.2.3.8 光缆光纤在箱内布放时，不论在何处转弯，其曲率半径应不小于30mm。
对于弯曲不敏感光纤，其弯曲半径可按光纤的要求执行5.2.3.9 引入皮线光缆固定后的最小弯曲半径不应小于10mm，在箱体内的预留长度不应小于0.5m5.2.3.10 光分路器应使用牢固的材料固定在箱体内，光分路器的性能指标必须符合中国联通招标技术规范书的要求5.2.3.11 光缆分纤箱内光纤的终端、熔接、存储，应在满容量范围内方便地成套配置5.3 功能要求5.3.1 光缆的固定和保护功能 光缆引入分纤箱时，应有可靠的固定与保护装置，固定后的光缆金属挡潮层、铠装层及加强芯应可靠连接至高压防护接地装置，光缆开剥后应用塑料套管或螺旋管保护并固定引入光纤熔接装置皮线引入光缆应有固定位置，盘绕与绑扎应自然平直，无扭绞、打圈等现象，不应受到外力的挤压和操作损伤为更好的保护开剥后的皮线光缆裸纤，皮线光缆应单根固定在光纤终接装置（熔接盘）端部（熔接盘内部），熔接盘固定皮线光缆的保持力应大于20N5.3.2 光缆纤芯的终接功能设备的光纤终接装置应便于光缆光纤与光缆光纤或尾纤的接续，安装和维护等操作，同时设备应具备富余光纤光缆的储存空间5.3.3 光纤接续保护功能光纤与光纤接续后，接续部分应加以保护保护措施可采用热收缩光纤保护管、护夹、光纤冷接子等。
光纤接续保护装置（熔接盘）应能同时有效固定单芯熔接保护套管、机械接续子（4×4×40mm）、4芯带状熔接保护套管、8芯带状熔接保护套管、12芯带状熔接保护套管5.3.4 跳线功能通过跳纤，能迅速方便地调度光缆中光纤序号以及改变传输系统的路由 5.3.5 容量 设备容量应在产品企业标准中作出规定，光纤的终端、接续、存储，在满容量范围内应该方便地成套配置5.3.6 箱体及门锁箱体应具有良好的抗腐蚀耐老化性能，门锁应为防盗结构，具有良好的抗破坏功能5.3.7 光缆掏接功能室内光缆分纤箱应考虑掏纤施工便利，采用上下开孔或椭圆开孔，应具有易于垂直光缆进出的功能5.3.8 箱体内部设备接地功能箱体内其它设备的保护地应接至接地装置，接地线应采用截面积不小于6mm２多股铜线5.3.9 停泊区功能针对分光器和配线光缆多余纤芯预留停泊空间，停泊区端子数量如下表：配置16路光分箱32路光分箱64路光分箱停泊区88165.4 光组件技术指标5.4.1 光纤连接器光纤连接器由跳纤和适配器组成，其常态的插入损耗、回波损耗、互换性试验、机械耐久性试验、抗拉性能、抗扭性能、环境后附加损耗、回波损耗变化量应分别满足以下标准中规定的要求： ——FC型光纤活动连接器应能满足YD/T 1272.4中规定的要求； ——SC型光纤活动连接器应能满足YD/T 1272.3中规定的要求； ——LC型光纤活动连接器应能满足YD/T 1272.1中规定的要求； ——MU型光纤活动连接器应能满足 YD/T 1200中规定的要求； ——ST型光纤活动连接器应能满足 YD/T 987中规定的要求； ——束状或带状光纤活动连接器应能满足 YD/T 1618规定的要求； 5.4.2 尾纤要求 对于尾纤，应通过与其它尾纤熔接，并与适配器组成光纤连接器，其性能应能满足5.4.1（1）中的技术要求。
5.4.3 光分路器 箱体中所使用光分路器常态的工作波长、工作带宽、插入损耗、均匀性、方向性、偏振相关损耗应满足YD/T 1117中相应的要求，环境及机械物理性能试验后插入损耗变化量应满足YD/T 1117中表5的要求 5.5 高压防护性能 5.5.1 耐电压水平接地装置与箱体及金属构件之间的耐电压水平不小于3000V(DC)，1min不击穿、无飞弧 5.5.2 绝缘电阻： 接地装置与箱体金工件之间的绝缘电阻应不小于 2×104MΩ，试验电压为500V(DC) 5.6 密封性能 室外型箱体的防护性能应达到 GB4208标准中 IP65级要求5.7 燃烧性能 设备所有非金属材料结构件的样品应满足如下燃烧性能要求： 分别对试样施加火焰 2次，每次施加火焰30s，施加试验火焰的持续燃烧时间结束后试验样品符合下列要求： a) 试验样品离火后持续有焰燃烧时间不超过10s； b) 从试验样品上掉落的燃烧或灼热颗粒未使燃烧蔓延到放在试验样品下面的铺底层 5.8 环境性能 5.8.1 低温试验要求室外型试验温度为-40℃±3℃，试验时间为2h；室内型试验温度为-25℃±3℃，试验时间为2h试验后分纤箱仍能符合5.2的要求。
5.8.2 高温试验要求室外型试验温度为＋60℃±2℃，试验时间为2h，室外型试验温度为＋55℃±2℃，试验时间为2h试验后分纤箱仍能符合5.2的要求5.8.3 湿热试验要求室外型试验温度为＋40℃±2℃，试验时间为144h，试验类型为交变湿热试验；室内型试验温度为＋40℃±2℃，相对湿度为93%±3%，试验时间为48h，试验类型为恒定湿热试验试验后分纤箱仍能符合5.2的要求5.8.4 振动试验要求经过下列条件进行试验后，试验后分纤箱仍能符合5.2、5.6和5.7的要求 试验条件： 频率范围：10Hz～55Hz；扫频要求：扫频的速率应为每分钟一个倍频程，其容差为±10%； 振幅：0.75mm； 每一方向持续时间：垂直、水平持续时间分别为每轴线 30min 5.8.5 盐雾试验要求试验温度为35℃±2℃，试验时间为48h，盐水浓度5%，试验后分纤箱仍能符合5.2、5.6和5.7的要求 5.9 有毒有害物质含量对有毒有害物质含量有要求时，分纤箱组成材料应符合SJ/T11363规定的均匀材料（EIP-A类）有毒有害物质含量的要求 6 试验方法 6.1 试验环境条件 试验在标准大气条件下进行标准大气条件为：温度 15℃～35℃，相对湿度不大于75％，大气压力 80 kPa～106kPa。
6.2 外观结构检查 a) 用卡尺或卷尺检测箱体外形尺寸 b) 用手实际操作转动、插拔、锁定部位应感觉适度，用万能角尺，检测箱门开启角度 c) 用装配工具手工检查紧固件，用裸手触摸外露和操作部位 d) 用R量规检测光缆尾纤的弯曲半径 e) 按 GB/T9286第 7条规定进行涂层附着力试验 f) 其它用目视方法检查 6.3 功能检查 按装配图检查产品所有零部件应无遗漏，采用视察法和操作验证法检查各个功能装置安装齐备性及其达到的功能性6.4 光组件性能试验 6.4.1 插入损耗测试 图6.1 插入损耗测试原理 将标准跳纤按虚线连接（S 1R2），调测使得光功率为0dB，（利用置 0键）然后将被测跳纤按图 1中实线连接，测得的光功率值为 R 1端对应的插入损耗值同理，将被测跳纤调换方向，则可测出另一端对应的插入损耗值 6.4.2 回波损耗测试 按图2连接图6.2 回波损耗测试原理 测试时，按图 2所示接上被测跳纤，如果仪表需要消除 R 2端反射影响，应在被测跳纤暴露端 R 2涂上适量的反向匹配液或在直径为 7mm左右的圆柱体上缠绕足够圈数，此时仪表所示值即为被测跳纤 R 1端对应的回波损耗值；同理，将被测跳纤调换方向，则可测出另一端对应的回波损耗值。
6.4.3 光纤连接器端面几何尺寸测试 曲率半径应按 IEC 61300-3-16中规定的方法进行测试，顶点偏移应按 IEC 61300-3-15中规定的方法进行测试，光纤凹陷（或突出）应按 IEC 61300-3-23中规定的方法进行测试， APC型插针的 APC角度应按 IEC 61300-3-17中规定的方法进行测试6.4.4 连接器互换性试验随机抽取 5套光纤连接器（含适配器和跳纤）为一组进行互换试验在 5套连接器中任意抽取一套作为公共参考适配器和跳纤，按图 1和图 2连接，测试其光学性能，用余下 4根跳纤分别替换公共跳纤，进行光学性能测试，测试过程允许清洗插针和套筒试验后试样光学性能符合5.4.1要求 6.4.5 连接器机械耐久性试验在对方插头插入的情况下，以通常使用的方法插入和拔出，共插拔 500次，昀后 50次时每 10次记录一次光学性能数据，同时对插针体及适配器的弹性套筒进行清洁，记录 5次数据取 5次数据的平均值试验后试样应满足下面要求： a) 不得有机械损伤，插针表面无明显划痕 b) 光学性能符合5.4.1中要求 6.4.6 连接器抗拉试验 FC型光纤连接器按YD/T 1272.4中“6.6.10光缆抗拉”规定要求进行，SC型光纤连接器按YD/T 1272.3 中“6.6.11光缆抗拉”规定要求进行，ST型光纤连接器按YD/T 987 中“6.6.11光缆抗拉”规定要求进行，MU型光纤连接器按YD/T 1200 中“6.6.11光缆抗拉”规定要求进行，LC型光纤连接器按YD/T1272.1中“6.6.11光缆抗拉”规定要求进行，尾纤型光纤连接器按YD/T 1618中“6.6.3 抗拉”规定要求进行，试验后试样应满足下面要求： a) 不得有机械损伤，如变形、脱落、松驰等现象。
b) 光学性能符合5.4.1中要求 6.4.7 光分路器测试 光分路器的测试应按 YD/T1117中规定进行 6.5 高压防护接地装置试验 6.5.1 耐电压水平按GB/T 5095.2中“试验4a：耐电压“的方法C进行试验电压为直流电压3000V，施加试验电压的速率不大于500V/s，试验电压经受时间为60s±5s，试验结果应能符合5.5条要求 6.5.2 绝缘电阻试验按GB/T 5095.2中“试验3a：绝缘电阻“的方法C进行测量绝缘电阻的回路施加直流电压为500V±50V，读取稳定的绝缘电阻数值，如果未达到稳定，应在加压后的60s±5s读取数值，试验结果应能符合5.5条要求 6.6 机械物理性能检查 6.6.1 光缆拉伸试验准备一根箱体实际使用的光缆(长约1m)，将光缆一端按工作状态在设备的光缆固定装置上固定牢固，同时固定好光缆的加强芯，用拉伸夹头将光缆另一端夹持牢固并拉伸，拉伸速度为20mm/min，最大拉力见5.6要求达到最大拉力后持续2min，卸去拉力，检查光缆固定处及固定装置，应符合5.6的要求 6.6.2 光缆扭转试验 按 6.4中要求安装试验光缆，并在距离光缆出口 50cm处按2.6规定对光缆进行扭转，先扭转 90º,在该位置保持 1min后回到起始位置，在相反方向重复同样的操作，完成一个循环，共扭转 3个循环。
试验结束后，检查光缆固定处及固定装置，应符合5.4的要求6.7 密封性试验分纤箱箱体属于 GB4208标准中第 13.4条规定的第二种类型壳体按 GB4208中第 13.4条、13.5条和14.2.5条进行, 试验后箱体内无进水痕迹 6.8 燃烧性能试验按 YD/T 694中 6.16条的规定进行 6.9 环境条件试验 6.9.1 低温试验 将样品置于试验箱内，试验条件按5.9(1)的要求，试验程序按GB/T 2423.1中“试验Ab”方法进行试验，试验结束后在标准的试验大气条件下恢复1h，进行测试 6.9.2 高温试验 将样品置于试验箱内，试验条件按5.9(2)的要求，试验程序按GB/T 2423.2中“试验Bb”方法进行试验，试验结束后在标准的试验大气条件下恢复1h，进行测试 6.9.3 湿热试验 将样品置于试验箱内，试验条件按5.9(3)的要求，室外型试验程序按GB/T2423.4标准中“试验Db、交变湿热试验方法”进行，室内型试验程序GB/T 2423.3-2006中规定的“试验Cab”进行，试验结束后在标准的大气条件下恢复2h，进行测试 6.9.4 振动试验 将样品置于振动台上，试验条件按5.9(4)中要求，试验程序按GB/T2423.10的方法进行试验，其中应在两个垂直方向上承受振动，方向之一与连接器公共轴线方向平行。
6.9.5 盐雾试验将样品置于试验箱内，试验条件按5.9(5)中要求，按GB/T2423.17“试验Ka”方法进行试验试验结束时立即取出试件用清水冲洗，不能破坏腐蚀点状态，清洗后在标准的试验大气条件下恢复2h，进行测试6.10 有毒有害物质含量的试验对有毒有害物质含量有要求时，分纤箱组成材料应符合SJ/T11363规定的均匀材料（EIP-A类）有毒有害物质含量的要求 7 检验规则 7.1 总则 7.1.1 产品应经生产厂质量检验部门检验合格后方可出厂，出厂产品应有产品质量合格证7.1.2 产品检验分为出厂检验和型式检验 7.2 出厂检验 7.2.1 出厂检验除外观与结构、功能要求为100%检验，其余按 GB/T 2828.1中特殊检查水平为S-1，正常检验一次抽样方案进行抽样，箱体检验项目抽取样本按个数计，跳纤检验项目抽取样本按芯数计，光分路器检验项目抽取样本按个数计，光纤终接装置和光纤存储装置按个数计， AQL值 B类不合格为：2.5；C类不合格为：10 7.2.2 100%出厂检验项目中，有不合格项时即判该产品为不合格品，将不合格品从检验批中剔除抽样出厂检验发现有任何一项不合格的，该产品判为不合格，不合格品数大于或等于拒收数，则判该检验批判为不合格。
不合格的检验批不许出厂 7.3 抽样方案7.3.1 型式检验的样本单位应从出厂检验合格的批中随机抽取，不管样本大小，型式检验样本单位最少应包含样本量为 1套（其中每套样品包含 1台箱体、两个光纤终接装置、两个光纤存储装置、10套光纤连接器，5个光分路器）7.3.2 型式检验后的处置 型式检验的项目中，有任意一项不合格，可抽取加倍样品进行检验若加倍检验后无不合格项，则判为型式检验合格；若加倍检验仍有不合格项，则判为型式检验不合格 型式检验不合格时，该型号产品应停止验收，停止生产同时应分析原因，采取措施，直至新的型式检验合格后才能恢复生产与验收7.3.3 型式检验周期型式检验一般每一年进行一次，具有下列情况之一的均需做型式检验： a) 结构、工艺、材料、关键元器件有重大改变，可能影响产品性能时； b) 产品长期（超过六个月）停产后又恢复生产时； c) 交收检验结果与上次型式检验结果有较大差异时； d) 新产品或老产品转厂生产试制鉴定时 8 操作要求8.1 箱体安装箱体外部应该有明显安装孔位，便于施工，安装支撑稳固8.2 箱体内施工与维护箱体内部功能区域明显一般可分为进\出线区、熔接区、储纤区、成端区、停泊区、分光器位置区。
a) 进\出线区：光缆进\出箱体、固定、接地支持掏接工艺，采用上下开孔方式或椭圆孔方式b) 熔纤区：安装熔接盘，保护祼纤及接头，可进行皮线光缆与尾纤熔接c) 盘纤区：皮线光缆余长盘存整理d) 成端区：适配器位置，用户光缆与分光器尾纤或跳纤对接e) 停泊区：不开通使用的光分路器尾纤、配线纤芯或用户光缆固定位置f) 光分路器安装区：安装光分路器的位置8.3 箱体功能结构说明8.3.1 总体配置结合目前主流产品及工程实际情况，对各种容量光缆分纤箱的功能配置要求如下表表8.1 光缆分纤纤功能配置表配置16路光分纤箱32路光分纤箱64路光分纤箱进\出线区支持掏接工艺（室内产品）熔纤区安装熔接盘盘纤区皮线光缆余长盘存整理成端区采用SC适配器，实现用户光缆与分光器尾纤或跳纤对接停泊区停泊端子不少于8个停泊端子不少于16个停泊端子不少于32个9 标志、包装、运输和贮存 9.1 标志 分纤箱上应有标识，标明执行标准号、产品型号、名称、商标、生产单位、出厂年月、机号 分纤箱上的连接器、光分路器应有商标或生产厂家的标记 9.2 包装 9.2.1 分纤箱应包装出厂，包装要求及包装箱面标志应符合 GB/T 3873中的规定。
9.2.2 包装箱内除产品外，还应装入以下物品和有关文件，文件可用塑料袋或纸袋封装： a) 备附件及专用工具；b) 产品使用说明书；c) 产品合格证；d) 装箱清单9.3 运输 分纤箱包装后，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒 9.4 贮存分纤箱应贮存在通风良好、干燥的仓库中，其周围不应有腐蚀性气体存在，贮存温度为－40℃～ +60℃ 技术l类别。
