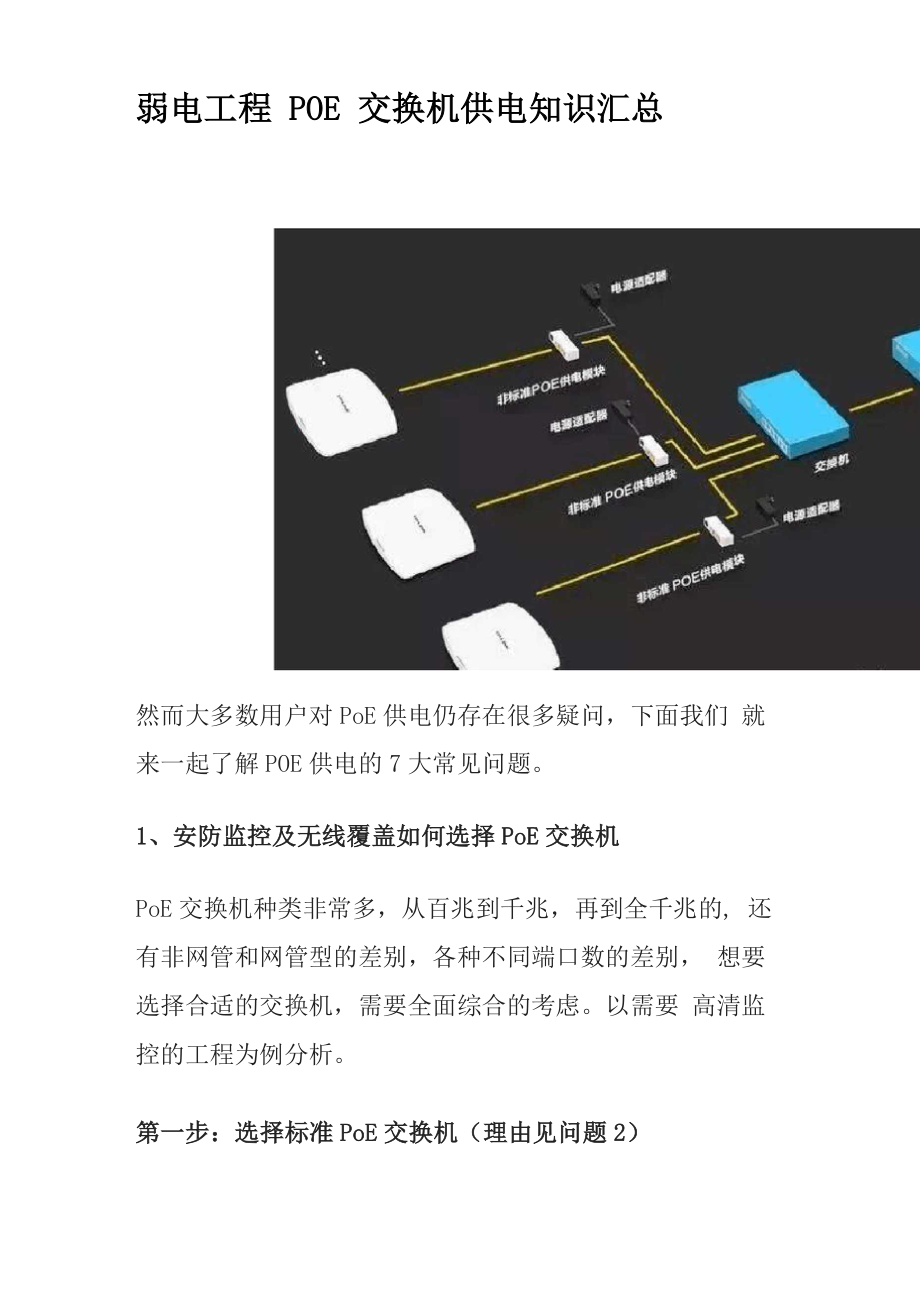

弱电工程 POE 交换机供电知识汇总然而大多数用户对PoE供电仍存在很多疑问,下面我们 就来一起了解POE供电的7大常见问题1、安防监控及无线覆盖如何选择PoE交换机PoE交换机种类非常多,从百兆到千兆,再到全千兆的, 还有非网管和网管型的差别,各种不同端口数的差别, 想要选择合适的交换机,需要全面综合的考虑以需要 高清监控的工程为例分析第一步:选择标准PoE交换机(理由见问题2)第二步:选择百兆或千兆交换机 在实际方案中需要综合摄像机的路数,摄像机分辨率、 码率、帧数等参数选取像海康、大华等主流监控设备 厂商均提供专业的带宽计算工具,用户可利用工具计算 所需带宽,从而选取适合的PoE交换机第三步:选择af或at标准的PoE交换机根据监控设备功率选择例如使用某知名品牌的摄像机, 功率12W max,这种情况就需要选用af标准的交换机 某高清球机功率30W max,这种情况就需要选用at标准 的交换机第四步:选择交换机的端口数量PoE交换机按照端口数不同可分为 4 口、8 口、16 口和24 口等几种,可以综合监控设备的功率、数量、位置, 交换机供电功率以及价格选取2、为什么一定要选用标准PoE交换机供电?首先需要明确标准PoE交换机和非标准PoE交换机的区 别。
标准的PoE供电交换机内部有PoE控制芯片,在供 电之前有检测的功能,当设备连接好之后,PoE供电器会 向网络中发送一个信号,检测网络中的终端是否是支持PoE供电的PD设备而非标准PoE产品是强供型网线供电装置,一通电即供 电,没有检测步骤,不管终端是否是 PoE受电设备都供 电,极易烧毁接入设备以美龙腾科技推出的标准PoE交换机为例,通电后交换 机会自动检测受电设备,如检测到非PoE受电设备接入, 则会自动停止供电,对受电设备起保护作用,避免烧坏 设备的情况发生,使供电过程更加安全检测流程如下 因此一定要选用标准PoE交换机供电3、如何区分标准PoE和非标准PoE很简单,只需用万 用表测量方法如下:启动设备,将万用电表调至电压测量档位,用万用电表 两表笔分别点触PSE设备供电脚(通常是RJ45端口的 1/2,3/6或者4/5,7/8),如果测出有48V或其它电压 值(12V、24V等)稳定输出的设备即是非标产品因为在 这个过程中,PSE不对受电设备(这里为万用表)做检测, 直接采用48V或其它电压值供电反之,如果测量不出电压,万用表表针在 2~10V之间跳 动,则为标准POE因为在这个阶段,PSE在对PD端(这 里为万用表)进行检测,而万用电表不是合法的 PD,PSE 不会供电,无稳定电压产生。
4、 PoE供电稳定吗?在实际施工和应用中,还是会出现 PoE交换机不能供电或者供电不稳定的情况, PoE供电真的稳定吗?事实上,PoE技术发展多年,目前已经处于非常成熟的阶 段,标准PoE供电足够稳定安全大多数状况是由于选 用的非标准PoE交换机或者线材品质过于低劣,再或者 方案设计本身不合理,供电距离没安排好或者连接了过 多大功率设备出现了供电不足 (尤其是夜间监控设备开启加热模式时)所以在实际部署中发现供电不稳定的情 况要先排查外部原因5、 PoE供电交换机功率越大越好吗?由于高清球机,实时视频等大功率设备的出现,网 络设备厂商们争先研发出总功率更高的 PoE交换机然而很多产品只追求总功率的提升,忽略了功率和端口数 量的关系,在功率大的同时,必然造成设备整体成本的提升,结果就是用户选择的PoE交换机实用性不强,性 价比低因此,在实际部署时,根据问题1的步骤确定好PD设备 的功率和数量,选择最适合的PoE交换机6、PoE供电距离只能100米?用标准以太网线缆传输直流电是可以传输很远的,那为 什么传输距离会被限制在100米呢?事实是PoE交换机最大传输距离主要取决于数据传输距 离,当传输距离超过100米时可能会发生数据延迟、丢 包等现象。
因此在实际施工过程中传输距离最好不超过 100米但如今已经有一些PoE交换机传输距离可以达到 250米,像美龙腾科技现行主推标准 PoE交换机使用L-PoE功能,可将PoE传输距离延长至250米,满足远距 离供电也相信不久后随着 PoE供电技术的发展,传输 距离会延长至更远其次是网线,网线也决定了供电距离,国标超 5、6类的 网线是可以的,特别是超6类的国标网线肯定是可以的 有些客户拿一些便宜的,质量差的网线来使用,达不到供电的距离要求,就反过来说我们美龙腾的 PoE交换机或者PoE分离器有问题,经过我们技术工程师确定后, 才发现我们的PoE交换机没有任何问题,是客户使用了 劣质网线,更换网线后问题得到了解决网线是不是正规的网线有好多人不能区分,市场上的网 线假的太多了我给大家几个决断网线真假的方式,仅 供参考:a、 正规的国标网线,10米-100米距离的电阻值是小于 10欧姆的,这个有万用表可以直接测量,当大于10欧姆, 比如电阻值达到了 30欧姆,那这个网线肯定是假的;b、 正规的国标网线,一箱大概305米,市场价格450-500 元左右(进口的价格会高一些),熟悉的朋友430元也可 能会买到,但如果低于这个价格,基本都是假货。
c、 正规的国标网线都是纯铜,或者是无氧铜的,其他 的材料的什么铜包铁,铜包铝,等都是假货;。
