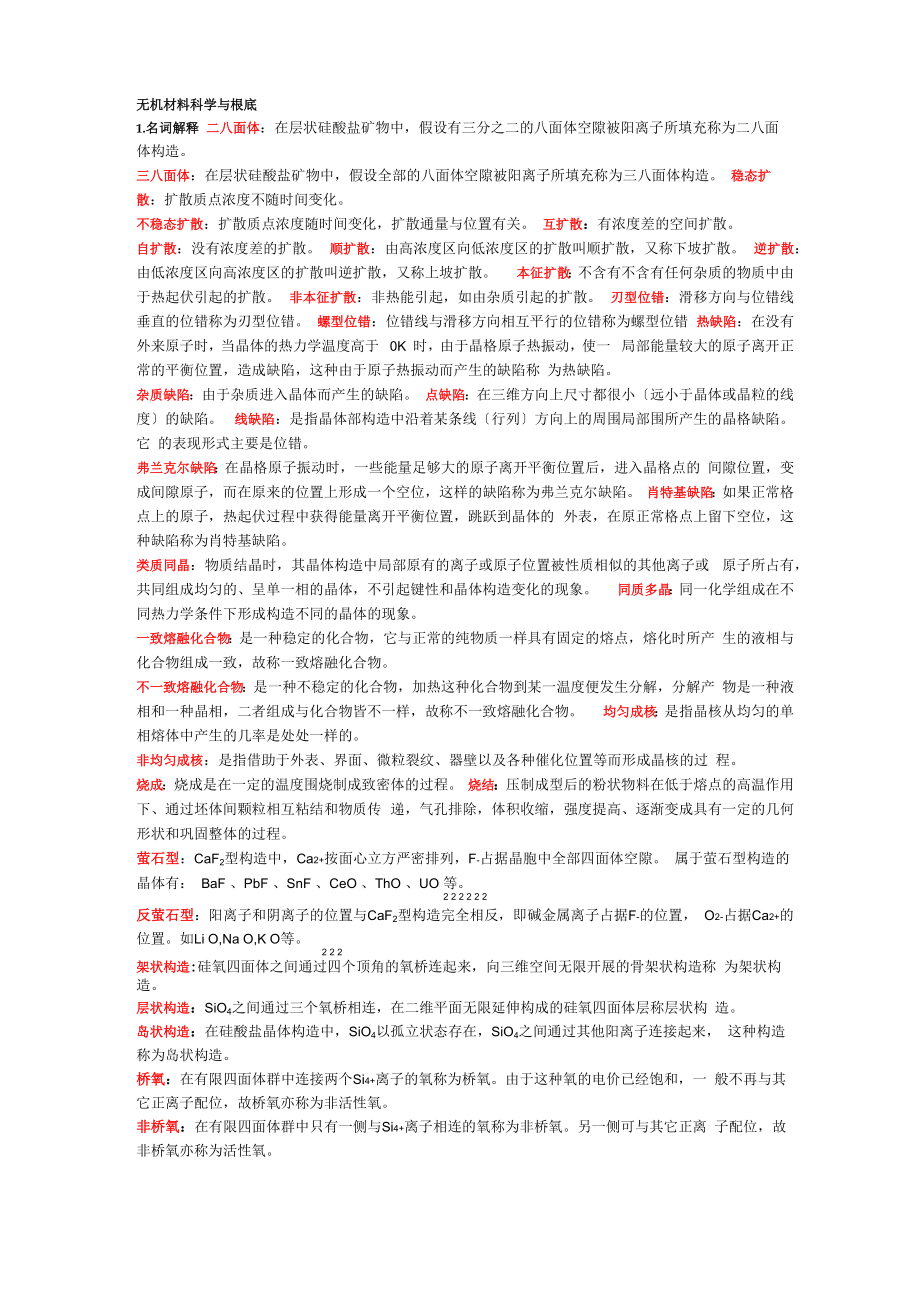

无机材料科学与根底1.名词解释 二八面体：在层状硅酸盐矿物中，假设有三分之二的八面体空隙被阳离子所填充称为二八面 体构造三八面体：在层状硅酸盐矿物中，假设全部的八面体空隙被阳离子所填充称为三八面体构造 稳态扩散：扩散质点浓度不随时间变化不稳态扩散：扩散质点浓度随时间变化，扩散通量与位置有关 互扩散：有浓度差的空间扩散自扩散：没有浓度差的扩散 顺扩散：由高浓度区向低浓度区的扩散叫顺扩散，又称下坡扩散 逆扩散：由低浓度区向高浓度区的扩散叫逆扩散，又称上坡扩散 本征扩散：不含有不含有任何杂质的物质中由于热起伏引起的扩散 非本征扩散：非热能引起，如由杂质引起的扩散 刃型位错：滑移方向与位错线垂直的位错称为刃型位错 螺型位错：位错线与滑移方向相互平行的位错称为螺型位错 热缺陷：在没有外来原子时，当晶体的热力学温度高于 0K 时，由于晶格原子热振动，使一 局部能量较大的原子离开正常的平衡位置，造成缺陷，这种由于原子热振动而产生的缺陷称 为热缺陷杂质缺陷：由于杂质进入晶体而产生的缺陷 点缺陷：在三维方向上尺寸都很小〔远小于晶体或晶粒的线度〕的缺陷 线缺陷：是指晶体部构造中沿着某条线〔行列〕方向上的周围局部围所产生的晶格缺陷。
它 的表现形式主要是位错弗兰克尔缺陷：在晶格原子振动时，一些能量足够大的原子离开平衡位置后，进入晶格点的 间隙位置，变成间隙原子，而在原来的位置上形成一个空位，这样的缺陷称为弗兰克尔缺陷 肖特基缺陷：如果正常格点上的原子，热起伏过程中获得能量离开平衡位置，跳跃到晶体的 外表，在原正常格点上留下空位，这种缺陷称为肖特基缺陷类质同晶：物质结晶时，其晶体构造中局部原有的离子或原子位置被性质相似的其他离子或 原子所占有，共同组成均匀的、呈单一相的晶体，不引起键性和晶体构造变化的现象 同质多晶：同一化学组成在不同热力学条件下形成构造不同的晶体的现象一致熔融化合物：是一种稳定的化合物，它与正常的纯物质一样具有固定的熔点，熔化时所产 生的液相与化合物组成一致，故称一致熔融化合物不一致熔融化合物：是一种不稳定的化合物，加热这种化合物到某一温度便发生分解，分解产 物是一种液相和一种晶相，二者组成与化合物皆不一样，故称不一致熔融化合物 均匀成核：是指晶核从均匀的单相熔体中产生的几率是处处一样的非均匀成核：是指借助于外表、界面、微粒裂纹、器壁以及各种催化位置等而形成晶核的过 程烧成：烧成是在一定的温度围烧制成致密体的过程。
烧结：压制成型后的粉状物料在低于熔点的高温作用下、通过坯体间颗粒相互粘结和物质传 递，气孔排除，体积收缩，强度提高、逐渐变成具有一定的几何形状和巩固整体的过程萤石型：CaF2型构造中，Ca2+按面心立方严密排列，F-占据晶胞中全部四面体空隙 属于萤石型构造的晶体有： BaF 、PbF 、SnF 、CeO 、ThO 、UO 等2 2 2 2 2 2反萤石型：阳离子和阴离子的位置与CaF2型构造完全相反，即碱金属离子占据F-的位置， O2-占据Ca2+的位置如Li O,Na O,K O等2 2 2架状构造:硅氧四面体之间通过四个顶角的氧桥连起来，向三维空间无限开展的骨架状构造称 为架状构造层状构造：SiO4之间通过三个氧桥相连，在二维平面无限延伸构成的硅氧四面体层称层状构 造岛状构造：在硅酸盐晶体构造中，SiO4以孤立状态存在，SiO4之间通过其他阳离子连接起来， 这种构造称为岛状构造桥氧：在有限四面体群中连接两个Si4+离子的氧称为桥氧由于这种氧的电价已经饱和，一 般不再与其它正离子配位，故桥氧亦称为非活性氧非桥氧：在有限四面体群中只有一侧与Si4+离子相连的氧称为非桥氧另一侧可与其它正离 子配位，故非桥氧亦称为活性氧。
正尖晶石：在AB2O4尖晶石型晶体构造中，假设A2+分布在四面体空隙、而B3+分布于八面 体空隙，称为正尖晶石反尖晶石：假设A2+分布在八面体空隙、而B3+ 一半分布于四面体空隙另一半分布于八面体 空隙，通式为b（ab）O4，称为反尖晶石位移性转变：这种转变不翻开任何键，也不改变原子最临近的配位数，仅仅使构造发生畸变， 原子位置发生少许位移是上下温转变，所需能量低，属于可逆转变，转变速度快 重建性转变：是破坏原有原子间化学键，改变原子最邻近配位数，使晶体构造完全改变原样 的一种多晶转变形式需要破坏化学键，所需能量高，有些是不可逆转变，转变速度慢一级相变：体系有一相变为另一相时，两相的化学势相等但化学势的一级导数不相等的称为 一级相变二级相变：体系有一相变为另一相时，两相的化学势相等，一级导数也相等，但二级导数不 相等的称为二级相变点群:晶体构造中所有点对称要素〔对称面、对称中心、对称抽和旋转反抻轴〕的集合称为 对称型，也称点群空间群:一个晶体构造中所有对称要素集合 置换型固溶体：溶质原子进入晶格中正常结点位置而取代基质中的原子 间隙型固溶体：溶质原子进入晶格中的间隙位置单形：由对称要素联系起来的一组晶面的集合。
聚形；含有两个或两个以上单形的晶形称为聚形熔体：特指加热到较高温度才能熔化的物质的液体，即具有较高熔点物质的液体〔粘度大〕 这种液体构造具有近程有序和远程无序的特征或也称熔体是不同聚合程度的各种聚合物的 混合物配位数〔〕一个原子或离子的配位数是指在晶体构造中该原子或离子的周围，与它直接相邻 的原子个数或所有异号离子的个数结晶化学定律：晶体的构造取决于其组成质点的数量关系、大小关系与极化性能他概括了 影响离子晶体构造的三个主要因素非化学计量化合物：实际的化合物中，有一些化合物不符合定比定律，负离子与正离子的比 例并不是一个简单的固定的比例关系，这些化合物称为非化学计量化合物德华力：一般是指固体外表与被吸附质点〔例如气体分子〕之间相互作用力 对称操作：反映、反抻、旋转、平移熔体性质：粘度，导电性，外表力 简单对称操作；反映、反抻、平移 简单对称要素：对称面、对称中心、对称抽 晶体特性：自限性、均一性、异相性、对称性、最小能、最大稳定性、具有固定的熔点 硅酸盐晶体构造可以分为五类：岛状、组群状、链状、层状、架状球体的严密堆积分为：等径球体和不等径球体描述晶胞的方法：坐标法，球体的严密堆积法，配位多面体连接方式2.简答题为什么对称轴不存在5次和高于6次以上的？1•因为5次和高于6次对称轴的存在都违反晶体的格子构造规律，它们所构成的面网网孔均 不能无间隙地排满整个平面，结果在面网上就出现空隙，这在晶体格子构造中是不可能存在 的。
2.另外，从基转角a来看，只有等于360才能整除360即 n=360/a为整数3.正五边形上两平行行列ad和be得结点间距不等，违反空间格子规律， 所以5次对称轴在晶体上是不存在的解释在AX型晶体构造中，NaCl型构造最多？在AX型晶体构造中，一般阴离子X的半径较大，而阳离子A的半径较小，所以X做严密 堆积，A填充在其空隙中大多数AX型化合物的r+/r-在0.414〜0.732之间，应该填充在八 面体空隙，即具有NaC 1型构造；并且NaC 1型晶体构造的对称性较高，所以AX型化合物大 多具有NaCl型构造用NaCl构造理论解释水泥熟料中死烧MgO和CaO构造的不同？NaCl构造是一种立方面心格子，其中阴离子按最严密方式堆积，阳离子充填于全部的八面 体的空隙中，阴阳离子的配位数都为6水泥熟料中死烧MgO和CaO构造与NaCl构造相 似，构造非常稳定水化速度缓慢，会影响水泥的安定性但由于Ca2+半径比Mg2+半径大得 多，因而在CaO构造中，O2-被“撑开"，这样，CaO构造不如MgO的构造稳定，游离CaO 水化速度比游离MgO要快些，游离CaO加热即可水化，而游离MgO经压蒸才能水化TiO2的性质及应用.1•在光学性质上具有很高的折射率。
2•在电学性质上具有高的介电系数因此，成为制备光 学玻璃的原料，也是无线电瓷中需要得晶相3.TiO2的纳米和介孔材料有催化、净化效果， 用于光催化下的净化功能用岛状构造理论解释水泥熟料中y—C2S和p—C2S构造的不同？如果Mg2+离子位置全部换成Ca2+离子，就是水泥熟料中的y-C2S的构造，其中Ca2+的配位数为 6•构造稳定，活性低在水泥中几乎是惰性的但如其中的Ca2+的配位数为8和6两种配位时， 是p — c2s，那么属单斜晶系，随亦为岛式构造，由于其配位不规那么，化学性质活泼，能 与水发生水化反响用晶体构造理论解释石灰石中方解石的构造水泥原料石灰石中方解石的构造可看成是变了形的NaCl构造形式，只要将NaCl的三次轴 竖立并加压，使棱的夹角由90变至101° 55'，然后以Ca2+代替Na+ ，CO32-代替Cl- 在CO32 -中的C4+在中心，三个O 2-围绕C在一平面上成一等边三角形Ca2+的配位数为6 金刚石构造中C原子按面心立方排列，为什么其堆积系数仅为34%？每个C原子周围都有四个碳，碳原子之间形成共价键，所以配位数是4，共价键有方向性和 饱和性，1个C与4个C形成价键没有到达严密堆积，构造有空隙，堆积密度仅为34%，而 不是 74.05%。
分析说明高岭石，蒙脱石构造特点及其构造差异，并说明性质和构造的相关性高岭石：1:1层状构造，有解理性，层间为氢键因此可交换的阳离子容量小水分子不易 进入单网层之间，晶体不会因为水含量增加膨胀，固具有彳艮好的可塑性蒙脱石：2:1层状构造，有解理性，层间为氏键，易吸水，有膨润性具有很高的阳离子交 换能力对Na、Ca、Mg、Al、H等正离子均有强的交换性表征硅酸盐晶体的化学式方法有几种，分别是什么？并进展比拟・word・zl表征硅酸盐晶体的化学式方法有两种：一种是所谓的氧化物法，另一种是无机络盐表示法 比拟：氧化物表示法的优点在于一目了然地反映出晶体的化学组成，可以按此组成配料来进 展晶体的实验室合成无机络盐表示法那么可以比拟直观地反映出晶体所属的构造类型，进 而可对晶体构造及性质作出一定程度的预测，两种表示方法之间可以相互转换非化学计量化合物的缺陷及特点. 实际的化合物中，有一些化合物不符合定比定律负，离子与正离子的比例并不是一个简单的 固定的比例关系，这些化合物称为非化学计量化合物由于负离子缺位，使金属离子过剩；由于间隙正离子，使金属离子过剩；由于间隙负离子， 使负离子过剩；由于正离子空位，引起负离子过剩。
非化学计量化合物产生及缺陷浓度与气氛性质、压力有关；可以看作是高价化合物与低 价化合物的固溶性；缺陷浓度与温度有关，这点从平衡常数中可以看出；非化学计量化合物 都是半导体为什么非计量化合物都是N型或P型半导体材料？ 在非计量化合物中，有阴离子缺位型、阳离子填隙型，这两种缺陷都产生电子导电，所以是 N 型半导体材料；还有阴离子间隙型、阳离子空隙型，这两种缺陷都产生电子空穴，在电场 作用下运动而导电，所以是卩型半导体材料影响形成置换固溶体的因素有哪些？答：①离子尺寸因素：相互替代的离子尺寸愈相近，那么固溶体愈稳定②离子的价电因素： 只有离子价一样时或离子价总和一样时才可能生成连续置换型固溶体③晶体的构造因素： 晶体构造一样是生成连续固溶体的必要条件，构造不同最多只能生成有限固溶体④电负性 因素：电负性相近，有利于固溶体的生成，电负性差异大，倾向于生成化合物形成固溶体后对晶体性质的影响？① 活化晶格，促进烧结，物质间形成固溶体时，由于晶体中出现了缺陷，故使晶体能大大提 高，活化了晶格，促进烧结进展②稳定晶格，阻止某些晶型转变的发生③催化剂，某些固溶 体由于具有可变价阳离子，可随不同气氛而变化，使得在其晶格构造不变的情况下容易做到 对复原气体赋予其晶格中的氧，从氧化性气体中取得氧溶入晶格中，从而起到催化消除有害 气体的作用。
④固溶体的电性能，固溶体形成对材料电学性能有很大影响，几乎所有功能瓷 材料均与固溶体形成有关玻璃的分相 熔融体是物质在熔融温度以上存在的一种高能量状态随着温度的降低，熔体释放能量大小 不同，可有一冷却途径，即质点迁移使熔体某些组成偏聚，从而形成互不混溶而组成不同的 两个玻璃相玻璃的通性：①各向同性②介稳性③由熔融态向玻璃态转化的过程是可逆的与渐变的， 在一定的温度围完成，无固定熔点④由熔融态向玻璃态转化时物理、化学性质随温度变化 的连续性⑤物理、化学性质随成分变化的连续性形成氧化物玻璃的规那么？①网络中每个氧离子最多与两个网络形成离子相联②氧多面体中，阳离子配位数必须是最 小的，即为4或3③一定是共顶连接，不能共棱或共面，使能量最低④每个氧多面体至 少有三个顶角是与相邻多面体公共的玻璃形成的热力学条件①结晶化，即有序度不断增加，直到释放全部多余能量而使整个熔体晶化为止②玻璃化， 即过冷熔体在转变温度Tg硬化为固态玻璃的过程③分相，即质点迁移使熔体某些组成偏 聚，从而形成互不混溶的组成不同的两个玻璃相解释硼酸盐玻璃的硼反常现象熔体中组分对粘度的影响还和相应的阳离子的配位数状态有关，在硅酸盐的钠硅玻璃中，以 B O 代 SiO 时，粘度随 B O 含量的变化曲线呈拱形。
2 3 2 2 3⑴当B2O3含量较少时，Na2O/B2O3>1,构造中“游离"氧充足，B3+离子处于［BOJ四面体状 态参加到［SiOJ四面体网络中，使构造严密，粘度随含量升高而增加⑵当 Na2O/B2O3=1, BO =15%, B3+离子形成［BO］四面体最多，粘度达最大值⑶当BO含量再高，粘度又逐 2 3 4 2 3渐下降因为“游离〃氧缺乏，增加的B3+离子形成［BOJ三面体，构造疏松粘度下降 这种由于硼离子配位数变化引起性能曲线变化现象称为“硼反常现象〞硅酸盐晶体的表示方法：氧化物方法：即把构成硅酸盐晶体的所有氧化物按一定的比例和顺序 全部写出来，先是1价的碱金属氧化物，其次是2价、3价的金属氧化物，最后是SiO2无机络盐表示法：把构成硅酸盐晶体的所有离子按照一定比例和顺序全部写出来,再把相关 的络阴离子用［］括起来先是1价、2价的金属离子，其次是A13+和Si4+，最后是O2或 OH—硅酸盐晶体与硅酸盐玻璃在构造上的区别？①在硅酸盐晶体中， ［SiO ］骨架按一定的对称规律有序排列；在硅酸盐玻璃中 ［SiO ］骨架的 44排列是无序的②在硅酸盐晶体中，［SiO4］骨架外的网络外离子占据了点阵中的一定位置； 而在硅酸盐玻璃中，网络变性离子统计地分布在［SiO］骨架的空腔，使氧的负电荷得以平衡。
4③在硅酸盐晶体中，只有当外来阳离子半径与晶体中的阳离子半径相近时，才能发生同晶置 换；而在硅酸盐玻璃中，骨架外阳离子不管半径是否相近，均能发生置换，只要求遵守静电 价规那么④在晶体中〔如这种晶体不是固溶体〕原始组份〔氧化物〕相互间有简单的固 定比例，即符合化学计量；而在玻璃中，氧化物可以以任意的比例混合，即不符合化学计量 硅酸盐晶体构造的共同特点：①构成硅酸盐晶体的根本构造单元［SiOJ四面体Si-O-Si键是一条 夹角不等的折线，一般在145②［SiO］四面体的每个顶点，即O2-离子最多只能为两个4［SiO］四面体所共用③两个相邻的［SiO］四面体之间只能共顶而不能共棱或共面连接④44［SiO ］四面体中心的Si4+离子可局部地被A13+所取4石英的三个主要变体a-石英、a-鳞石英和a-方石英构造上的主要差异？硅氧四面体之间的连接方式不同，在a-方石英中，两个共顶连接的硅氧四面体以共用O2-为 中心处于中心对称状态在a-鳞石英中，两个共顶的硅氧四面体之间相当于有一对称面在 a-石英中，相当于在a-方石英构造根底上，使Si-O-Si键由180转变为150由于这三种石 英中硅氧四面体的连接方式不同，因此，它们之间的转变属于重建性转变。
网络形成体，网络变性体〔1〕玻璃网络形成体（其中正离子为网络形成离子），其单键强度大于335町/mo1这类氧化 物能单独形成玻璃⑵ 网络变性体（正离子称为网络变性离子），其单键强度小于250町/mol这类氧化物不能 单独形成玻璃，但能改变网络构造，从而使玻璃性质改变何谓外表力和外表能，对固体和液体有何不同？外表能的含义是每增加单位外表积时，体系自由能的增量，单位是J/m2 外表力即将外表增大一个单位长度所需要的力液体的外表力和外表能在数值上是相等的；对于固体外表，仅仅当缓慢的扩散过程引起外表 或界面面积发生改变时，上述两个量在数值上是相等的如果引起外表变形过程比原子迁移 率快得多，那么外表构造受拉伸或压缩而与正常构造不同，在这种情况下，外表能与外表力 在数值上不相等什么是弯曲外表的附加压力，其正负根据什么划分？对于凸液面整个截面周界限上的外表力，其合力不等于零方向指向液体部的液体承受大于 外表处的压力，外表外的压力差值AP,称为附加压力1、 对于平面，沿四周外表力抵消，液体外压力相等△P=0.2、 对于凸面，液面上所受压力为P = P0 +△P，这个附加压力AP是正值3、 对于凹面，液面上所受压力为P = P0 -AP,这个附加压力AP是负值什么是吸附和黏附？当用焊锡来焊接铜丝时,用锉刀除去外表层,可使焊接更结实,请解释这种现象。
吸附是一种物质的原子或分子附着在另一物质外表的现象通常两个固体外表直接接触,通过固体外表之间的吸引力或通过固体外表之间液体粘结把两 固体严密地连接在一起的作用,称为黏附试解释粘土构造水、结合水、自由水的区别,分析后两种水在胶团中的作用围及其对泥浆流动性和泥团可 塑性的影响随着水距粘土的距离增大,结合水的减弱,而分为：〔1〕结实结合水：它是接近粘土外表的 有规那么排列的水层,其间厚度约3~10个水分子厚,而且性质也不同于普通水,完全定向 排列与胶核形成一个整体，其密度为1.28〜1.48Kg/m3冰点较低，也称为非液态吸附水〔2〕疏松结合水：在结实结合水周围一局部定向程度较差的水,系指从规那么排列过渡到 不规那么排列水层；〔3〕自由水：在松结合水以外的水为自由水,即最外面的普通水层,也 称流动水层起润滑作用,泥料开场流动影响粘土可塑性的因素有哪些？生产上可以采用什么措施来提高或降低粘土的可塑性以满足成型工艺的需 要？ 有粘土的种类、含量、颗粒大小、分布和形状、含水量以及电解质种类和浓度都会影响可塑 性等还有粘土中腐殖质含量、介质外表力、泥料腐、添加剂等相具有的特点？①相与相之间有分界面，可用机械方法将它们分开。
②系统中存在的相可以是稳定、亚稳或 不稳定的③系统在某一热力学条件下，只有当能量具有最小值的相才是最稳定的④系统 的热力学条件改变时,自由能会发生变化,相的构造也相应发生变化在硅砖中,如何促成产品稳定性？答：生产中一般参加少量氧化铝和氧化铁作为矿化剂，这些氧化物在1000°C左右可以产生 一定量的液相，a—石英和a—方石英在此液相中的溶解度很大，而a—鳞石英在其中的解度 很小，因而，a 石英和a 方石英不断溶入液相，而a 鳞石英那么不断从液相中析出在 硅砖使用时，必须根据SiO2相图制定合理升温制度什么是一致熔化合物、不一致熔化合物,在相图中如何区分？一致熔化合物是一种稳定的化合物；与正常的纯物质一样具有固定的熔点；熔化时,产生的 液相与化合物组成一样；不一致熔化合物是一种不稳定的化合物；加热到一定温度会发生分 解；分解产物是一种液相和一种固相；液相和固相的组成与化合物组不一样分析二元SiO2-CaO专业相图中，如何理解在煅烧硅酸盐水泥熟料时应急冷？① C3S仅能稳定存在于1250C〜2150C的温度区间，在1250C分解为a'-C2S和CaO② C2S有a、a'、p、Y之间的复杂晶型转变。
由于P-C2S是一种热力学非平衡态，没有能稳定 存在的温度区间，因而在相图上没有出现（3-C2S的相区③ C3S和卩-C2S是硅酸盐水泥中含量最高的两种水硬性矿物，但当水泥熟料缓慢冷却时，C3S 将会分解，卩-C2S将转变为无水硬活性的Y-C2S,为了防止这种情况的发生，生产上采取急冷 措施，将C3S和P-C2S迅速越过分解温度或晶型转变温度，在低温下以介稳态保存下来 判读三元相图的几条重要规那么及他们的作用是什么？①连线规那么，判断界限的温度走向；②切线规那么，判断界限的性质；③重心规那么，判 断无变量点的性质；④三角形规那么，判断结晶产物和结晶终点判读一生产实际相图的步骤？①判断化合物的性质根据化合物组成点是否落在其初晶区，判断化合物性质是一致熔融或 不一致熔融②划分分三角形③标出界限上的温降方向④判断界限的性质⑤确定无变量点性 质⑥判断多晶转变和液相分层现象⑦分析冷却析晶路程固体扩散的特点：①固体粒子〔原子或分子〕扩散是远低于熔点以下既开场的②固体是凝聚 体，并有一定的构造，粒子迁移必须克制一定势垒所以，扩散迁移是十分缓慢的 影响扩散系数的因素：扩散介质构造的影响、扩散相与扩散介质的性质差异、构造缺陷的影响、 温度与杂质的影响。
什么是一级相变？特点是什么？哪些变化是一级相变？ 一级相变：体系有一相变为另一相等时，两相的化学势相等但化学势的一阶导数不相等的相 变称为一级相变特点：有相变潜热，并伴随有体积改变一级相变的举例：晶体的熔化、升华、液体的凝固、汽化、气体的凝聚以及晶体多数晶型转 变都属于一级相变，这是最普遍的相变类型能否说明过冷度AT越大，相变成核速率就越大，为什么？当液体过冷却到析晶温度以下，液体中质点动能降低，质点排列混乱程度降低，成核势垒下 降，利于形成稳定晶核，继续冷却，晶核增加的同时晶体长大，析晶由晶体成核和长大共同 决定过冷度增加利于溶体质点聚集和浮在核坯外表上，另一方面，过冷度大，熔体粘度增 加，质点从熔体扩散到晶核外表困难，对成核和长大不利，过冷度与对晶体成核和长大有一 最正确值，两线相交局部为析晶区过冷度与析晶过程的关系？ 答：当液体过冷却到析晶温度，液体中质点动能降低，质点排列混乱程度降低，利于形成稳 定晶核，继续冷却，晶核增加的同时晶体长大，析晶由晶体成核和长大共同决定过冷度增 加利于溶体质点聚集和浮在核坯外表上，另一方面，过冷度大，熔体粘度增加，质点从熔体 扩散到晶核外表困难，对成核和长大不利；过冷度与对晶体成核和长大有一最正确值，两线 相交局部为析晶区。
固相反响的特点：①反响是在界面上进展的②反响必须在高温下才能进展，但在低于物质的 熔点及低共熔点即开场的反响③反响速度与浓度无关，但与反响物的构造有关④反响是 分阶段进展的，一般分为初期、中期、后期影响固相反响的因素：①反响物化学组成与构造的影响，利用多晶转变、热分解、脱水反响等 过程引起晶格效应来提高生产效率②反响物颗粒尺寸及分布的影响，颗粒愈小，反响愈剧 烈③反响温度、压力与气氛的影响④矿化剂及其他影响因素矿化剂对固相反响的作用：①矿化剂能影响晶核形成和晶体长大的速度；②矿化剂与反响物形 成固溶体，使其晶格活化，反响能力增强；③降低液相粘度，提高扩散速度；④与反响物形 成低共熔物，降低体系共熔点，改善液相性质；⑤有定向矿化作用比拟液态烧结与固态烧结的特点？ 共同点：液相烧结与固态烧结的推动力都是外表能烧结过程也是由颗粒重排、气孔充填和 晶粒生长等阶段组成不同点：由于流动传质速率比扩散传质快，因而液相烧结致密化速率高，可使坯体在比固态 烧结温度低得多的情况下获得致密的烧结体试说明气氛对A2°3材料的烧结影响？由于Al2O3材料是由阴离子02-扩散速度控制烧结过程当它在复原气氛中烧结时，晶体中 的氧从外表脱离，从而在晶格外表产生很多氧离子空格，使°2-扩散系数增大导致烧结过程 加速。
特别是在烧透明的Al2O3材料时，复原气氛更为重要影响烧结的因素：〔1〕原始物料的粒度和物料活性的影响；〔2〕添加物的影响：①外加剂与烧 结主体形成固溶体②外加剂与烧结主体形成液相③外加剂与烧结主体形成化合物④外加剂阻止多晶转变⑤ 外加剂起扩大烧结围的作用 ⑥ 抑制晶粒长大〔3〕烧结温度和保温时 间〔4〕盐类的选择及其煅烧条件〔5〕气氛的影响：物理作用和化学作用〔6〕压力的影 响：成型压力和烧结外压力试说明烧结与固相反响区别？〔1〕这两个过程在低于材料熔点或熔融温度之下进展的，并且在过程中自始自终都至少有 一相是固态，这是它们的一样之处〔2〕两个过程的不同之处，是固相反响必须至少有两组元参加，如A和B,并发生化学反 响，最后生成化合物AB，AB构造与性能不同于A与B而烧结可以只有单组元，或者两 组元参加，但两组元并不发生化学反响，仅仅是在外表能驱动下，由粉状变成致密体 为什么CaTiO3不存在自发极化现象，而BaTiO3存在自发极化现象？BaTiO中Ti4+离子体积比氧八面体空隙体积小，Ti4+离子发生位移后的恢复力较小，Ti4+、 02-相互作用所形成的电场很大，完全可能超过Ti4+位移不大时所产生的恢复力，因此，在 一定条件下就有可能使Ti4+在新位置上固定下来，使单位晶胞中正负电荷中心不重合，产生 偶极矩。
而CaTiO3中氧八面体空隙比钛离子小得多，钛离子位移后恢复力很大，无法在新 位置上固定下来，因此不会出现自发极化试写出以下缺陷方程：X仏地鸟2為十炀十%1劲仇姓妇召乙凡〒噬仇必・word・zl。
