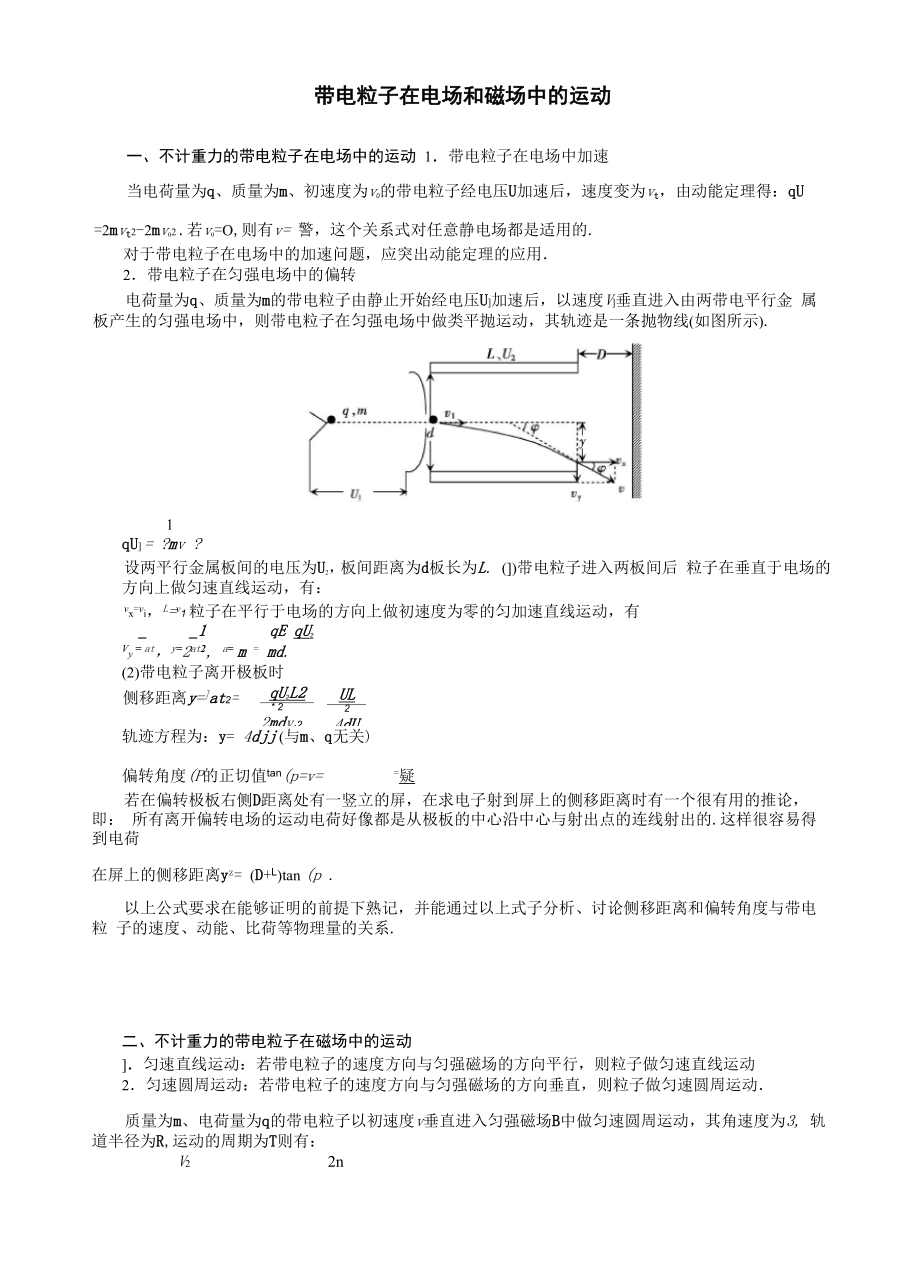

带电粒子在电场和磁场中的运动一、不计重力的带电粒子在电场中的运动 1．带电粒子在电场中加速当电荷量为q、质量为m、初速度为v0的带电粒子经电压U加速后，速度变为vt，由动能定理得：qU =2mvt2-2mv02 .若v0=O,则有v= 警，这个关系式对任意静电场都是适用的.对于带电粒子在电场中的加速问题，应突出动能定理的应用．2．带电粒子在匀强电场中的偏转电荷量为q、质量为m的带电粒子由静止开始经电压U]加速后，以速度V]垂直进入由两带电平行金 属板产生的匀强电场中，则带电粒子在匀强电场中做类平抛运动，其轨迹是一条抛物线(如图所示).1qU] = ?mv ?设两平行金属板间的电压为U2，板间距离为d板长为L. (])带电粒子进入两板间后 粒子在垂直于电场的方向上做匀速直线运动，有：vx=vi，L=v1 粒子在平行于电场的方向上做初速度为零的匀加速直线运动，有_ _1 qE qU2Vy = at，y=2at2, a= m = md.(2)带电粒子离开极板时侧移距离y=]at2=qU2L2* 22mdv12UL24dU]轨迹方程为：y= 4djj (与m、q无关)偏转角度(P的正切值tan(p=v= =疑若在偏转极板右侧D距离处有一竖立的屏，在求电子射到屏上的侧移距离时有一个很有用的推论，即： 所有离开偏转电场的运动电荷好像都是从极板的中心沿中心与射出点的连线射出的.这样很容易得到电荷在屏上的侧移距离yz= (D+L)tan (p .以上公式要求在能够证明的前提下熟记，并能通过以上式子分析、讨论侧移距离和偏转角度与带电粒 子的速度、动能、比荷等物理量的关系.二、不计重力的带电粒子在磁场中的运动]．匀速直线运动：若带电粒子的速度方向与匀强磁场的方向平行，则粒子做匀速直线运动2．匀速圆周运动：若带电粒子的速度方向与匀强磁场的方向垂直，则粒子做匀速圆周运动．质量为m、电荷量为q的带电粒子以初速度v垂直进入匀强磁场B中做匀速圆周运动，其角速度为3, 轨道半径为R,运动的周期为T则有：V2 2nqvB=m r = mR®2=mv3=mR( 丁)2=mR(2nf)2mvR=~qB2nm,」 十、,. “ 1 qBT=~qB (与 v、R 无关)'f=T=2nm・ 3．对于带电粒子在匀强磁场中做匀速圆周运动的问题，应注意把握以下几点．(1) 粒子圆轨迹的圆心的确定① 若已知粒子在圆周运动中的两个具体位置及通过某一位置时的速度方向，可在已知的速度方向的位 置作速度的垂线，同时作两位置连线的中垂线，两垂线的交点为圆轨迹的圆心，如图2 所示；② 若已知做圆周运动的粒子通过某两个具体位置的速度方向，可在两位置上分别作两速度的垂线，两 垂线的交点为圆轨迹的圆心，如图3 所示；③ 若已知做圆周运动的粒子通过某一具体位置的速度方向及圆轨迹的半径R,可在该位置上作速度的(2)粒子圆轨迹的半径的确定① 可直接运用公式R=qB来确定；② 画出几何图形，利用半径R与题中已知长度的几何关系来确定.在利用几何关系时，要注意一个重(3)粒子做圆周运动的周期的确定① 可直接运用公式T= qB来确定；② 利用周期T与题中已知时间t的关系来确定.若粒子在时间t内通过的圆弧所对应的圆心角为«，则亠 „ a有: '=360°・T(或 t=2nT)o(4)圆周运动中有关对称的规律① 从磁场的直边界射入的粒子，若再从此边界射出，则速度方向与边界的夹角相等，如图4—6所示.② 在圆形磁场区域内，沿径向射入的粒子必沿径向射出，如图4—7所示.(5)带电粒子在有界磁场中运动的极值问题刚好穿出磁场边界的条件通常是带电粒子在磁场中运动的轨迹与边界相切．三、带电粒子在复合场中的运动1.高中阶段所涉及的复合场有四种组合形式，即：①电场与磁场的复合场；②磁场与重力场的复合场；③电场与重力场的复合场；④电场、磁场与重力场的复合场.2．带电粒子在复合场中的运动性质取决于带电粒子所受的合外力及初速度，因此应把带电粒子的运 动情况和受力情况结合起来进行分析.当带电粒子在复合场中所受的合外力为零时，带电粒子做匀速直线 运动(如速度选择器)；当带电粒子所受的重力与电场力等值、反向，由洛伦兹力提供向心力时，带电粒子 在垂直磁场的平面内做匀速圆周运动；当带电粒子所受的合外力是变力，且与初速度的方向不在一条直线 上时，粒子做非匀变速曲线运动，运动轨迹也随之不规范地变化.因此，要确定粒子的运动情况，必须明 确有几种场，粒子受几种力，重力是否可以忽略.3. 带电粒子所受三种场力的特征(1) 洛伦兹力的大小跟速度方向与磁场方向的夹角有关.当带电粒子的速度方向与磁场方向平行时， f 洛=0；当带电粒子的速度方向与磁场方向垂直时,f 洛 = qvB.当洛伦兹力的方向垂直于速度v和磁感应强 度 B 所决定的平面时，无论带电粒子做什么运动，洛伦兹力都不做功.(2) 电场力的大小为qE,方向与电场强度E的方向及带电粒子所带电荷的性质有关•电场力做功与路 径无关，其数值除与带电粒子的电荷量有关外，还与其始末位置的电势差有关.(3) 重力的大小为mg,方向竖直向下.重力做功与路径无关，其数值除与带电粒子的质量有关外，还 与其始末位置的高度差有关.注意：①微观粒子(如电子、质子、离子)一般都不计重力；②对带电小球、液滴、金属块等实际的物 体没有特殊交代时，应当考虑其重力；③对未知名的、题中又未明确交代的带电粒子，是否考虑其重力， 则应根据题给的物理过程及隐含条件具体分析后作出符合实际的决定.4. 带电粒子在复合场中的运动的分析方法(1) 当带电粒子在复合场中做匀速运动时，应根据平衡条件列方程求解.(2) 当带电粒子在复合场中做匀速圆周运动时，往往应用牛顿第二定律和平衡条件列方程联立求解.(3) 当带电粒子在复合场中做非匀速曲线运动时，应选用动能定理或动量守恒定律列方程求解. 注意：如果涉及两个带电粒子的碰撞问题，要根据动量守恒定律列方程，再与其他方程联立求解.由于带电粒子在复合场中的受力情况复杂，运动情况多变，往往出现临界问题，这时应以题目中的“恰 好”、“最大”、“最高”、“至少”等词语为突破口，挖掘隐含条件，并根据临界条件列出辅助方程，再与其 他方程联立求解.重点、难点分析一、根据带电粒子的运动轨迹进行分析推理【例题1】如图8所示，MN是一正点电荷产生的电场中的一条电场线.一个带 负电的粒子(不计重力)从a到b穿越这条电场线的轨迹如图中虚线所示.下列 卩一 结论正确的是()A. 带电粒子从a到b的过程中动能逐渐减小B. 正点电荷一定位于M点的左侧C. 带电粒子在a点时具有的电势能大于在b点时具有的电势能 图8D. 带电粒子在a点的加速度大于在b点的加速度二、带电粒子在电场中的加速与偏转【例题2】喷墨打印机的结构简图如图4—9所示，其中墨盒可以发出墨汁微滴，其半径约为1X10-5 m，信号输人纸曇盒带电室 脣此微滴经过带电室时被带上负电，带电荷量的多少由计算机按字体笔画的高低位置输入信号加以控制．带 电后的微滴以一定的初速度进入偏转电场，带电微滴经过偏转电场发生偏转后打到纸上，显示出字体．无 信号输入时，墨汁微滴不带电，径直通过偏转板而注入回流槽流回墨盒.偏转板长1.6 cm,两板间的距离 为0.50 cm,偏转板的右端距纸3.2 cm.若墨汁微滴的质量为1.6X10f kg,以20 m/s的初速度垂直于电 场方向进入偏转电场，两偏转板间的电压是8.0X103 V,其打到纸上的点距原射入方向的距离是2.0 mm.求 这个墨汁微滴通过带电室所带的电荷量的多少. （不计空气阻力和重力，可以认为偏转电场只局限于平行板 电容器的内部，忽略边缘电场的不均匀性）为了使纸上的字放大 10%，请你分析并提出一个可行的方 法. 图 9【同步训练1】如图10甲所示，在真空中，有一半径为R的圆形区域内存在匀强磁场，磁场方向垂直纸面 向外.在磁场右侧有一对平行金属板M和N,两板间距为R,板长为2R,板间的中心线O1O2与磁场的圆 心O在同一直线上.有一电荷量为q、质量为m的带正电的粒子以速度勺从圆周上的a点沿垂直于半径 OO1并指向圆心O的方向进入磁场，当从圆周上的o1点水平飞出磁场时，给M、N两板加上如图4 — 10 乙所示的电压，最后粒子刚好以平行于N板的速度从N板的边缘飞出.（不计粒子所受到的重力、两板正对面之间为匀强电场，边缘电场不计）w~图 10（1） 求磁场的磁感应强度B;（2） 求交变电压的周期T和电压U0的值；⑶当t=2时，该粒子从M、N板右侧沿板的中心线仍以速度v0射入M、N之间，求粒子从磁场中射出的 点到a点的距离。
三、带电粒子在有界磁场中（只受洛伦兹力）的运动1.带电粒子在磁场中的运动大体包含五种常见情境，即：无边界磁场、单边界磁场、双边界磁场、矩形 边界磁场、圆形边界磁场.带电粒子在磁场中的运动问题综合性较强，解这类问题往往要用到圆周运动的 知识、洛伦兹力，还要牵涉到数学中的平面几何、解析几何等知识.因此，解此类试题，除了运用常规的 解题思路（画草图、找“圆心”、定“半径”等）之外，更应侧重于运用数学知识进行分析.2．带电粒子在有界匀强磁场中运动时，其轨迹为不完整的圆周，解决这类问题的关键有以下三点．① 确定圆周的圆心.若已知入射点、出射点及入射方向、出射方向，可通过入射点和出射点作垂直于 入射方向和出射方向的直线，两直线的交点即为圆周的圆心；若已知入射点、出射点及入射方向，可通过 入射点作入射线的垂线，连接入射点和出射点，作此连线的垂直平分线，两垂线的交点即为圆周的圆心．② 确定圆的半径.一般在圆上作图，由几何关系求出圆的半径.n③ 求运动时间.找到运动的圆弧所对应的圆心角0,由公式t=2n求出运动时间.3．解析带电粒子穿过圆形区域磁场问题常可用到以下推论： ①沿半径方向入射的粒子一定沿另一半径方向射出．② 同种带电粒子以相同的速率从同一点垂直射入圆形区域的匀强磁场时，若射出方向与射入方向在同 一直径上，则轨迹的弧长最长，偏转角有最大值且为A=2arcsin*=2arcsinm^•③ 在圆形区域边缘的某点向各方向以相同速率射出的某种带电粒子，如果粒子的轨迹半径与区域圆的 半径相同，则穿过磁场后粒子的射出方向均平行(反之，平行入射的粒子也将汇聚于边缘一点)．【例题3】如图11甲所示，空间存在匀强电场和匀强磁场，电场方向为y轴正方向，磁场方向垂直于xy 平面(纸面)向外，电场和磁场都可以随意加上或撤除，重新加上的电场或磁场与撤除前的一样.一带正电 荷的粒子从P(0, h)点以一定的速度平行于x轴正向入射.这时若只有磁场，粒子将做半径为R0的圆周运 动；若同时存在电场和磁场，粒子恰好做直线运动•现在只加电场，当粒子从0点运动到x=R0平面(图中 虚线所示)时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与x轴交于M点，不计重力，求：4P卜h:0图 11 甲(1) 粒子到达x=R0平面时的速度方向与x轴的夹角以及粒子到x轴的距离.(2) M点的横坐标xM.【例题4】如图12甲所示，质量为m、电荷量为e的电子从坐标原点O处沿xOy平面射入第一象限内， 射入时的速度方向不同，但大小均为v0.现在某一区域内加一方向向外且垂直于xOy平面的匀强磁场，磁 感应强度大小为B,若这些电子穿过磁场后都能垂直地射到与y轴平行的荧光屏MN上，求：图 12 甲(1)荧光屏上光斑的长度； (2)所加磁场范围的最小面积。
．【同步训练2】如图13甲所示，ABCD是边长为a的正方形.质量为m、电荷量为e的电子以大小为v° 的初速度沿纸面垂直于BC边射入正方形区域.在正方形内适当区域中有匀强磁场.电子从BC边上的任 意点入射，都只能从A点射出磁场.不计重力，求：图13甲(1) 此匀强磁场区域中磁感应强度的方向和大小.(2) 此匀强磁场区域的最小面积.四、带电粒子在复合场、组合场中的运动问题【例题 5】在地面附近的真空中，存在着竖直向上的匀强电场和垂直电场方向水平向里的匀强磁场，如图 14甲所示.磁场的磁感应强度B随时间t的变化情况如图14乙所示.该区域中有一条水平直线MN，D是 MN上的一点.在t=0时刻，有一个质量为m、电荷量为+q的小球(可看做质点)，从M点开始沿着水平直线以速度v0做匀速直线运动，t0时刻恰好到达N点.经观测发现，小球在t=2t0至t=3t0时间内的某一 时刻，又竖直向下经过直线MN上的D点，并且以后小球多次水平向右或竖直向下经过D点.求：(1)电场强度 E 的大小.图 14(2)小球从M点开始运动到第二次经过D点所用的时间.(3) 小球运动的周期，并画出运动轨迹(只画一个周期).五、常见的、在科学技术中的应用 带电粒子在电场、磁场中的运动规律在科学技术中有广泛的应用，高中物理中常碰到的有：示波器(显 像管)、速度选择器、质谱仪、回旋加速器、霍耳效应传感器、电磁流量计等.【例题6】一导体材料的样品的体积为aXbXc，A'、C、A、C为其四个侧面，如图15所示.已知导曲 Jb-体样品中载流子是自由电子，且单位体积中的自由电子数为n电阻率为0电子的电荷量为e,沿x方向 通有电流I.图 15(1)导体样品A '、A两个侧面之间的电压是 ，导体样品中自由电子定向移动的速率是(2) 将该导体样品放在匀强磁场中，磁场方向沿z轴正方向，则导体侧面C的电势 傾"高于”“低于”或“等于”)侧面C的电势.(3) 在⑵中，达到稳定状态时，沿x方向的电流仍为I,若测得C、C两侧面的电势差为U试计算 匀强磁场的磁感应强度B的大小.【同步训练3】如图16甲所示，离子源A产生的初速度为零、带电荷量均为e、质量不同的正离子被电压 为U0的加速电场加速后匀速通过准直管，垂直射入匀强偏转电场，偏转后通过极板HM上的小孔S离开 电场，经过一段匀速直线运动，垂直于边界MN进入磁感应强度为B的匀强磁场.已知HO=d，HS=2d， ZMNQ=90°.(忽略离子所受重力)(1) 求偏转电场场强E0的大小以及HM与MN的夹角(p.(2) 求质量为 m 的离子在磁场中做圆周运动的半径.(3) 若质量为4m的离子垂直打在NQ的中点S1处，质量为16m的离子打在S2处•求S1和S2之间的距离以 及能打在 NQ 上的正离子的质量范围.匀曲磁场QM$SH0+ + + *加連电场illA偏转 电场图 16甲专题训练1•如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为£。
方向与 ab连线成60°角，b点的场强大小为£血，方向与ab连线成30°角.关于a、b两点的场强大小Ea、Eb及电 势鶴、他的关系，以下结论正确的是（） "A. Ea = 了，％＞%B. Ea=打 Eb（Pa~bC. Ea = 3Eb，鶴 ＞仇D. Ea = 3Eb，（Pa＜（Pb2. —正电荷处于电场中，在只受电场力作用下从A点沿直线运动到B点，其速度随 时间变化的图象如图所示，tA. tB分别对应电荷在A、B两点的时刻，则下列说法中 正确的有（）A. A处的场强一定大于B处的场强B. A处的电势一定低于B处的电势C. 正电荷在A处的电势能一定大于B处的电势能D. 由A至B的过程中，电场力一定对正电荷做负功3. 如图所示，带正电的粒子以一定的初速度勺沿中线进入水平放置的平行金属板 内，恰好沿下板的边缘飞出，已知板长为L板间的电压为U带电粒子所带电荷 量为q,粒子通过平行金属板的时间为t,不计粒子的重力，则（）A. 粒子在前2时间内，电场力对粒子做的功为q2B. 粒子在后2时间内，电场力对粒子做的功为3quC. 粒子在竖直方向的前d和后4位移内，电场力做的功之比为1：2d.粒子在竖直方向的前d和后4位移内，电场力的速度之比为1: 14. 如图所示，在一正交的电场和磁场中，一带电荷量为+q、质量为m的金属块沿 倾角为6的粗糙绝缘斜面由静止开始下滑.已知电场强度为E，方向竖直向下；磁感 应强度为B,方向垂直纸面向里；斜面的高度为h.金属块滑到斜面底端时恰好离开 斜面，设此时的速度为s贝9（）A. 金属块从斜面顶端滑到底端的过程中，做的是加速度逐渐减小的加速运动B金属块从斜面顶端滑到底端的过程中，机械能增加了 qEhC. 金属块从斜面顶端滑到底端的过程中，机械能增加了 1m“一mghD. 金属块离开斜面后将做匀速圆周运动O 4-5. 如图所示，充电的两平行金属板间有场强为E的匀强电场和方向与电场垂直 （垂直纸面向里）的匀强磁场，磁感应强度为B,构成了速度选择器.氕核、氘核、＞ 氚核以相同的动能（Ek）从两极板中间垂直于电场和磁场射入速度选择器，且氘核 ”沿直线射出.不计粒子的重力，则射出时（） A. 动能增加的是氚核 i-B动能增加的是氕核C. 偏向正极板的是氚核D. 偏向正极板的是氕核6•如图所示，竖直放置的两个平行金属板间有匀强电场，在两板之间等高处有两个质量相 同的带电小球，P小球从紧靠左极板处由静止开始释放，Q小球从两板正中央由静止开始释 放，两小球最后都能打在右极板上的同一点.则从开始释放到打到右极板的过程中（） A.它们的运行时间tp＞tQB它们的电荷量之比qp : qQ = 2 : 1C.它们的动能增加量之比AEkp : AEkQ = 4 : 1D.它们的电势能减少量之比AEp : AEq=2 : 1 7.均匀分布着等量异种电荷的半径相等的半圆形绝缘杆被正对着固定在同一平面上， 如图所示.AB是两种绝缘杆所在圆圆心连线的中垂线而且与二者共面，该平面与纸- 面平行，有一磁场方向垂直于纸面，一带电粒子（重力不计）以初速度勺一直沿直线1 ab运动.贝y（）A. 磁场是匀强磁场B. 磁场是非匀强磁场C. 带电粒子做匀变速直线运动+y/cm10—- 冲尸5- IIi>«° 玉 I ° 1 弓 jf/cmD. 带电粒子做变加速运动8•如图所示，带电粒子在没有电场和磁场的空间内以速度勺从坐标原点O沿 x轴方向做匀速直线运动•若空间只存在垂直于xOy平面的匀强磁场时，粒子 通过P点时的动能为Ek；当空间只存在平行于y轴的匀强电场时，则粒子通过 P点时的动能为（）A. Ek B. 2Ek C. 4Ek D. 5Ekk k k k9. 如图所示，一个带电荷量为+Q的点电荷甲固定在绝缘平面上的 O点；另一个带电荷量为一q、质量为m的点电荷乙，从A点以初速 度勺沿它们的连线向甲滑行运动，运动到B点静止.已知静电力常 量为k点电荷乙与水平面的动摩擦因数为“，A、B间的距离为s.下列说法正确的是（ ）A. 0、B间的距离为叮粽B. 点电荷乙从A运动到B的运动过程中，中间时刻的速度小于2°C. 点电荷乙从A运动到B的过程中，产生的内能为2mv02D. 在点电荷甲产生的电场中，A、B两点间的电势差卩林』®02；严S10. 如图甲所示，在第II象限内有水平向右的匀强电场，电场强 度为E，在第I、W象限内分别存在如图所示的匀强磁场，磁感 应强度大小相等.有一个带电粒子以垂直于x轴的初速度v0从x 轴上的P点进入匀强电场中，并且恰好与y轴的正方向成45。
角进入磁场，又恰好垂直进入第W象限的磁场.已知0P之间的 距离为d则带电粒子在磁场中第二次经过x轴时，在电场和磁 场中运动的总时间为（）B. V(2+5n)0d . 7nD. V(2+R07ndA，瓦d , 3nC. V(2+R0二、非选择题（共 60 分）11．（6分）在“用描迹法画出电场中平面上的等势线”的实验中，所用灵敏电流表的指针偏转方向与电流的 关系是：当电流从正接线柱流入电流表时，指针偏向正接线柱一侧.(1) 某同学在实验中接通电源开关，将两表笔 E1、E2 在导电纸上移动，不管怎样移动，表针都不偏转．经 检查，电源与电流表均完好，则产生这一现象的原因可能是 ．(2) 排除故障后，用这个电表探测基准点2两侧的等势点时，将电流表正接线柱的E1接在基准点2上，如 图所示，把负接线柱的e2接在纸上某一点，若发现电表的指针发生了偏转，该同学移动e2的方向正确的 是 ．A. 若电表的指针偏向正接线柱一侧，E2向右移动B. 若电表的指针偏向正接线柱一侧，E2向左移动C. 若电表的指针偏向负接线柱一侧，e2向右移动D. 若电表的指针偏向负接线柱一侧，E2向左移动12. (6分)用示波器观察频率为900 Hz的正弦电压信号.把该信号接入示波器Y输入.(1)当屏幕上出现如图所示的波形时，应调节 旋钮．如果正弦波的正负半周均超出了屏幕的范围，应调节 旋钮或 旋钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内.(2)如需要屏幕上正好出现一个完整的正弦波形，应将 旋钮置于 位置，然后调节 旋钮.13. (10分)一种半导体材料称为“霍尔材料”，用它制成的元件称为“霍尔元件”.这种材料内有一种称为“载流子”的可定向移动的电荷，每个载流子的电荷量q=1.6X10-19C .霍尔元件在自动检测、控制领域 得到广泛应用，如录像机中用来测量录像磁鼓的转速，电梯中用来检测电梯门是否关闭以及自动控制升降 电动机的电源的通断等.在一次实验中，由一块霍尔材料制成的薄板宽L]=aB=1.0X10-2 m、长bc=L2 =4.0X10-2 m、厚H = 1.0X10-3 m,水平放置在竖直向上的磁感应强度B=1.5 T的匀强磁场中，Be方向 通有1=3.0 A的电流，如图所示，沿宽度产生1.0X10-5 V的横向电压.(1) 假定载流子是电子，则a、B两端哪端的电势较高？ (f f丹 &(2) 薄板中形成电流I的载流子定向运动的速度是多少？ ] \~~TP14. (10分)图甲为电视机中显像管的工作原理示意图，电子枪中的灯丝加热阴极使电子逸出，这些电子再 经加速电场加速后，从O点进入由磁偏转线圈产生的偏转磁场中，经过偏转磁场后打到荧光屏MN上，使 荧光屏发出荧光形成图像.不计逸出电子的初速度和重力，已知电子的质量为M、电荷量为e,加速电场 的电压为U偏转线圈产生的磁场分布在边长为I的正方形abed区域内，磁场方向垂直纸面，且磁感应强 度B随时间t的变化规律如图乙所示.在每个周期内磁感应强度B都是从一B0均匀变化到B0.磁场区域的 左边界的中点与O点重合，ab边与00’平行，右边界be与荧光屏之间的距离为s.由于磁场区域较小， 且电子运动的速度很大，所以在每个电子通过磁场区域的过程中，可认为磁感应强度不变，即为匀强磁场， 不计电子之间的相互作用.(1)求电子射出电场时的速度大小.（2） 为使所有的电子都能从磁场的bc边射出，求偏转线圈产生磁场的磁感应强度的最大值.（3） 若所有的电子都能从bc边射出，求荧光屏上亮线的最大长度是多少？电子枪佻 1 J(V15. （12分）如图甲所示，在平面直角坐标系xOy中的第一象限内存在磁感应强度大小为B、方向垂直于坐 标平面向内的有界圆形匀强磁场区域（图中未画出）；在第二象限内存在沿 x 轴负方向的匀强电场．一粒子 源固定在x轴上的A点，A点坐标为（一L,0）.粒子源沿y轴正方向释放出速度大小为v的电子，电子恰好 能通过y轴上的C点，C点坐标为（0,2L），电子经过磁场偏转后恰好垂直通过第一象限内与x轴正方向成 15°角的射线ON（已知电子的质量为m,电荷量为e,不考虑粒子的重力和粒子之间的相互作用）.求：(1) 第二象限内电场强度E的大小.(2) 电子离开电场时的速度方向与y轴正方向的夹角B(3) 圆形磁场的最小半径 Rm．16. (13分)如图甲所示，竖直挡板MN的左侧空间有方向竖直向上的匀强电场和垂直纸面向里的水平匀强 磁场，电场和磁场的范围足够大，电场强度的大小E=40 N/C，磁感应强度的大小B随时间t变化的关系 图象如图乙所示，选定磁场垂直纸面向里为正方向.在t=0时刻，一质量m=8X10-4 kg、带电荷量q= +2X10-4 C的微粒在O点具有竖直向下的速度v = 0.12 m/s，O'是挡板MN上一点，直线OO'与挡板 MN 垂直，取 g=10 m/s2.求：A jL J1X X >X X :fc X XX XX X >X X :< X XX XX X >X X :* X XX X-X-X :卜mX址lx X >X X :k x xX XX X >X X :k x xX XBX X >X X :K X XX XX X >X X :< X XX X乙(1) 微粒下一次经过直线OO'时到O点的距离.(2) 微粒在运动过程中离开直线OO'的最大距离.(3) 水平移动挡板，使微粒能垂直射到挡板上，挡板与O点间的距离应满足的条件.。
