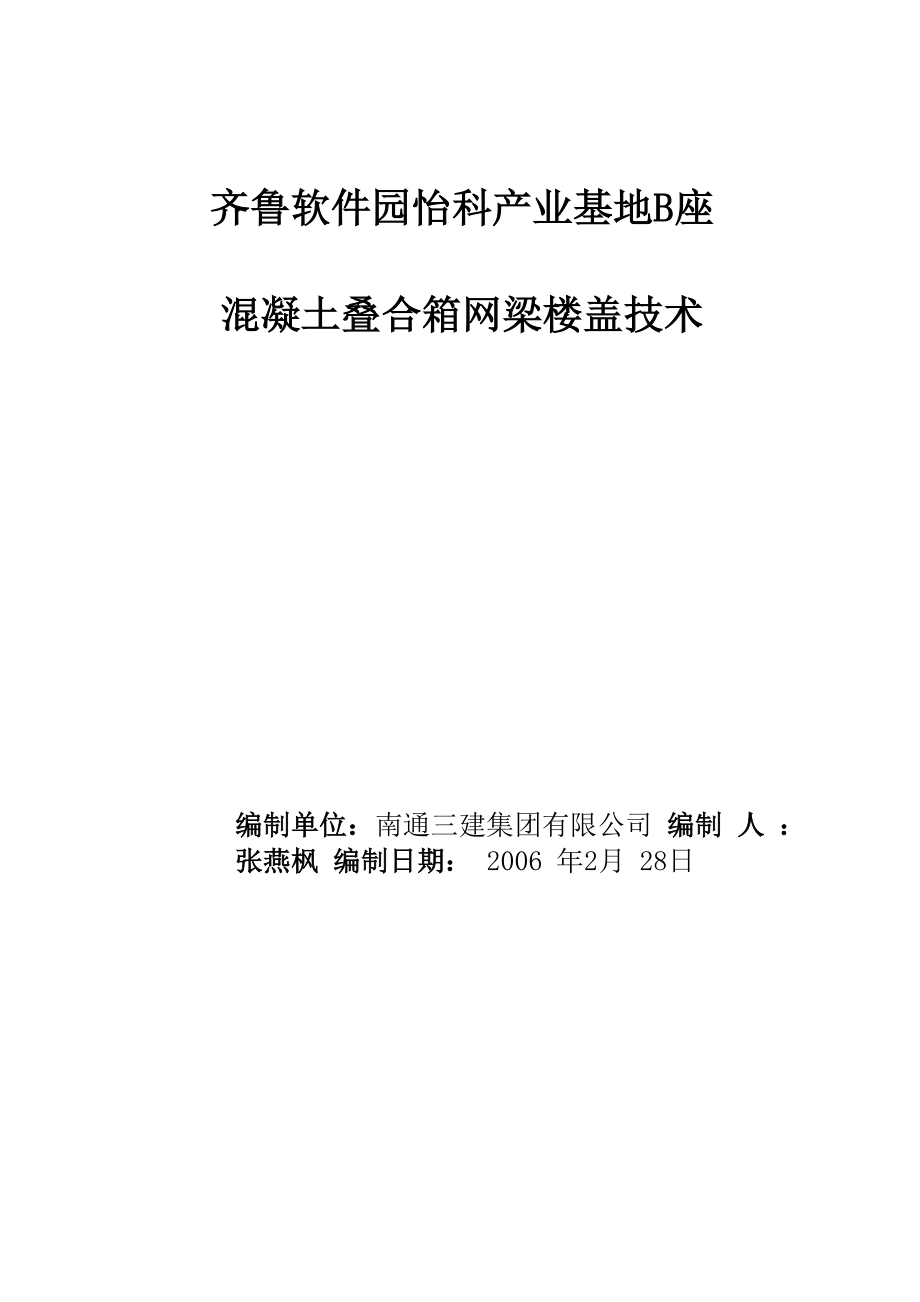

齐鲁软件园怡科产业基地B座混凝土叠合箱网梁楼盖技术编制单位：南通三建集团有限公司 编制 人 ：张燕枫 编制日期： 2006 年2月 28日目录一、工程概况 2二、施工方法及步骤： 2三、其它注意事项: 4四、叠合箱验收方法: 5五、叠合箱搬运及堆放: 6、工程概况济南齐鲁软件园怡科产业基地位于齐鲁软件园的以十路与舜华路入口，为齐鲁软件 园的重要组成部分之一，建设成为企业提供研发、办公及相配套的辅助功能A、B、C座 三栋建筑被连成一体，在整体性中以各不相同， C 座建筑最高， A、 B 两座通过退台处理， 最后在西部广场的入口处与悬挂在两个建筑间的入口雨棚共同形成两侧入口广场的大门， 整个建筑群体环绕相连地下车库，地上均为大开间办公室最高 14 层，建筑总高度为 51.5米，总建筑面积为159498 ^,其中地下室部分为31521 ^,地上为127977 ^,其中 B座地上面积为48953 m?本工程在B座二层至十二层2-K—2-L轴间为多功能厅，采用了 网梁楼盖技术，实现了 16.8m大跨度空间，此技术为山东省建设新技术新产品二、施工方法及步骤：1、排架的搭设(1) 、满堂模板支撑排架搭的顺序如下：摆放纵横向扫地杆一逐根树立杆随即与扫 地杆扣紧一安装大横杆一安装支模用小横杆(木楞)一满铺网梁楼盖平台竹胶模板。
2) 、排架搭设的有关要求：a、 扫地杆：横向扫地杆离地200mm,纵向扫地杆离地250mmb、 立杆：立杆间距为800X800，框架梁下立杆间距为400X800,立杆与大横杆必 须用直角扣件扣牢立杆的垂直偏差不大于架高的 1／200c、 大横杆的纵横间距800X800,竖向间距离下排扫地杆1.7m设置，其余上边排距 1.7m、1.5m,上下横杆的接头位置在不同立杆的纵距中错开，与相距立杆的间距不大于纵 距的1/3 (25cm),同一排大横杆的水平偏差不大于该排架总长度的1 / 300，且不大于 5cmd、 支承平台板 底模的横楞，用50X 100木方楞，沿大横杆方向的间距为0.3m, 轮到钢横接缝处再加一根木楞e、 剪刀撑：剪刀撑按框架柱间的大小设置，一般为2〜3m—组，且每间不少于二组， 剪刀撑连接4〜5道立杆，斜杆与地面成45f、 搭设过程中采用临时支顶确保搭设安全，扣件要拧紧，对于开间大的房间，其顶部大横杆扣件下再增加一个加固扣件，以防扣件滑脱2、网梁及叠合箱安装a. 平台模板采用竹胶板，模板接缝间增加横楞用钉子钉牢网梁楼盖跨度较大需起拱,如图纸对此内容无明确规定时，起拱高度按短跨尺寸的 1/500 考虑。
b. 在底模上弹好叠合箱的位置线，以保证箱体准确就位c. 将底盒的外伸钢筋弯起90度，（稍成钝角以便摆放底盒），弯钩后的外伸筋水平段长 度为肋梁长度减 2mmd. 在底模板上，叠合箱底盒的下面对应下盒周边位置，用聚合水泥浆浇出密封条，水泥 浆应掺缓凝剂或发泡剂， 浇完密封条后应立即按事先弹好的位置线摆放叠合箱底盒，并在 底盒四边加钉铁钉，以防位移，且保证封条被压实于盒底与模板之间， 该措施是为了不让 叠合箱的底板与施工底模板之间产生漏浆 （注意仔细对照箱型布置图，防止放错箱型）e. 在底模板上摆放叠合箱底盒底盒之间的间距按设计要求的肋梁宽度确定 ， 叠合 箱是受力构件，位置不同，箱体的厚度配筋也不同，应仔细对照专业公司提供的箱型分布图 进行底盒布置f. 在肋梁位置绑扎钢筋笼子g. 按图示将底盒外伸筋与肋梁主筋钩锚牢固h. 肋梁主筋及箍筋下料前一定要确定图纸中对混凝土保护层的要求一般要求是： 侧向保护层厚 8m， 上下保护层 25mmi. 用建筑胶掺和水泥净浆（聚合水泥浆）抹在底盒企口上，并立刻将叠合箱的侧框安 放就位并挤实j. 在侧框的上边缘抹聚合水泥浆后立刻将叠合箱上盒安置就位K. 将叠合箱外伸的拉接筋与肋梁纵筋按图纸构造方式连接牢固。
对已经就位的叠合 箱侧壁进行喷水，以防止现浇混凝土失水浇筑混凝土，（用小直径振动棒震捣，严禁振 动棒直接贴在叠合箱侧壁上震捣）l. 按规程对混凝土进行养护，当混凝土强度达到 100%方可拆除底模立柱m. 其它说明：对本导则没涉及到的问题，按常规钢筋混凝土施工规程进行施工三、其它注意事项:a.减少底模板的变形，减小底模与箱体之间的间隙，减少出现漏浆的可能性底模板 的刚度控制指标可按下面标准：（1） 底模板在最大施工荷载作用下的挠度不应超过 2mm（2） 底模板的不平整度应小于 2mm3）应避免拆模时下落的重物对叠合箱的撞击水泥浆封条位置示意图12竹 胶板梁 底模卫鯉岁亠曲架站 用果卑現i.凹土水泥砂浆封条施工步骤示意图b. 肋梁箍筋要求: 肋梁箍筋折弯半径应按图示（即规范要求）不应随意将该半径加大肋梁箍筋箍筋弯曲半径过大产生的问题四、叠合箱验收方法:叠合箱是预制叠合构件，其验收标准除本技术特别规定以外 ,可以完全按照预制钢筋混凝土构件的有关条文执行叠合箱的混凝土强度,配筋量,钢筋型号以及箱型布置均由专业公司设计确定 ,并提供 书面文件叠合箱同时起到模板以及混凝土保护层的作用，因此其验收标准应参照有关模板的条文。
叠合箱网梁楼盖技术是专利新技术,施工单位应依法取得专业公司提供的”新技术推 广证书复件以及”技术鉴定证书” 复印件此两证应作为工程施工必须的资料五、叠合箱搬运及堆放:1. 人工搬运叠合箱就位的工具可采用专用夹具,如图2. 用吊装机械专用夹子可按图示六、网梁楼盖技术特点:1、节约大量的钢材和砼，网梁楼盖自重轻、承载力之高、刚度之大，楼盖折算厚度折算实心厚度与楼盖截面高度之比）一般在 30%以下，网梁楼盖能节省钢材 30%~40%， 节省砼 40%~50%2、是大空间建筑的技术手段，网梁楼盖很容易实现大跨度大空间，满足了对建筑物 多功能多用途的要求3、节约土地，网梁楼盖可以减少结构占用空间，结构高度可从跨度的 1/16~1/40 内 变化，（无外露梁）降低层高，减少楼梯等辅助面积，提高面积使用效率，减少建筑物间 距，增加建筑层数4、节能环保，网梁楼盖保温隔声性能良好，加之楼盖减少了无效空间，降低了建筑 的运行成本，所节省的钢材水泥是高能耗材料5、降低工程造价节能、节材、节地、降低层高都是减少造价的因素6、方便施工，网梁楼盖的模板平整简单，现浇砼量只有楼盖砼量的 1/4 以下，施工 工艺简单，能缩短施工工期。
7、耐火性能好 网梁楼盖耐火权限均可达到 4 小时8、抗震性能好 网梁楼盖不同于一般实心板或空心板的无梁楼盖，由于它的自重极 轻且承载力极高，可选择较大的结构高度而形成梁板组合截面，因此其变形与受力形态与 上述二者有较大差别，尤其与杆系结构相差更大9、刚度大 网梁楼盖整体刚度很大，工程实测挠度一般都小于 1/500，转角变形则 更小，因此对楼盖边梁的扭转作用比普通楼板要小得多10、 整体性好 通过一系列构造措施，保证了网梁楼盖具有很好的整体性。
