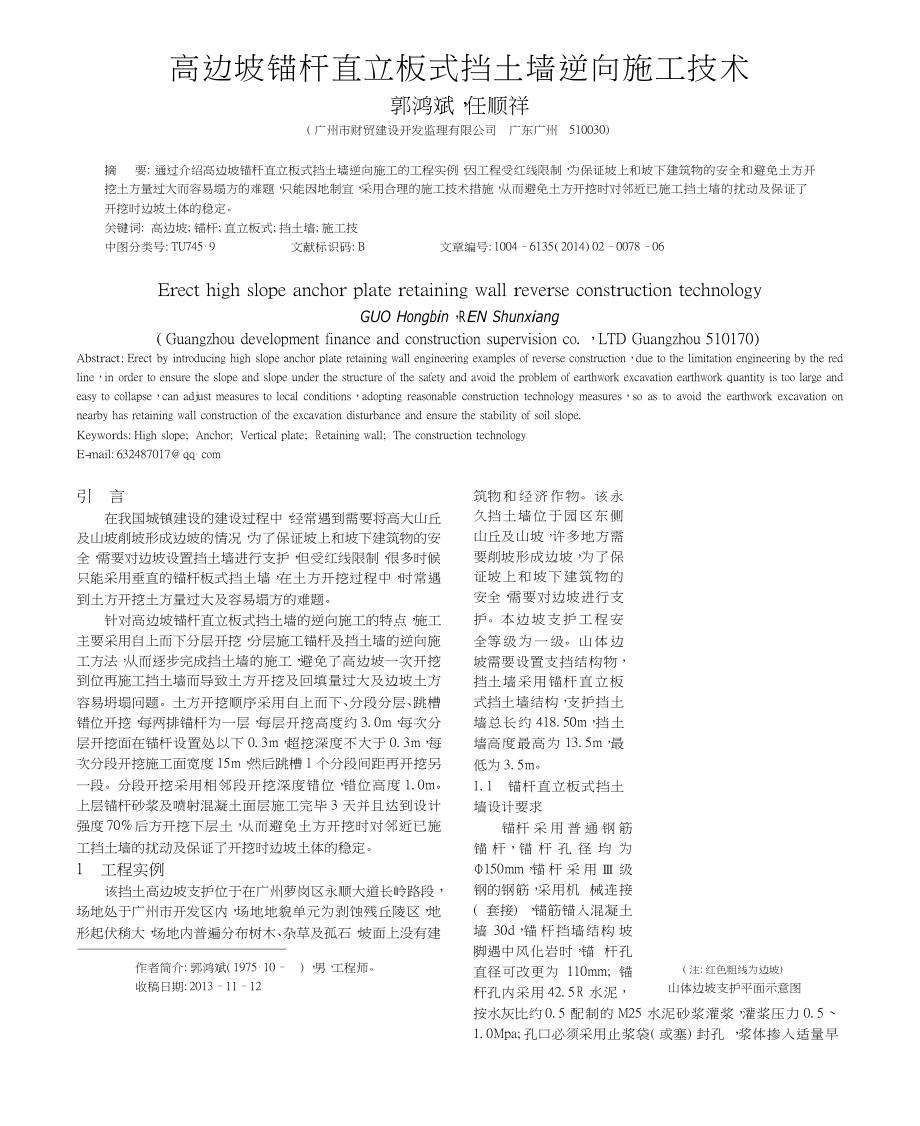

高边坡锚杆直立板式挡土墙逆向施工技术郭鸿斌，任顺祥( 广州市财贸建设开发监理有限公司 广东广州 510030)摘 要: 通过介绍高边坡锚杆直立板式挡土墙逆向施工的工程实例，因工程受红线限制，为保证坡上和坡下建筑物的安全和避免土方开 挖土方量过大而容易塌方的难题，只能因地制宜，采用合理的施工技术措施，从而避免土方开挖时对邻近已施工挡土墙的扰动及保证了 开挖时边坡土体的稳定关键词: 高边坡; 锚杆; 直立板式; 挡土墙; 施工技中图分类号: TU745． 9 文献标识码: B 文章编号: 1004 － 6135( 2014) 02 － 0078 － 06Erect high slope anchor plate retaining wall reverse construction technologyGUO Hongbin，ＲEN Shunxiang( Guangzhou development finance and construction supervision co. ，LTD Guangzhou 510170)Abstract: Erect by introducing high slope anchor plate retaining wall engineering examples of reverse construction，due to the limitation engineering by the red line，in order to ensure the slope and slope under the structure of the safety and avoid the problem of earthwork excavation earthwork quantity is too large and easy to collapse，can adjust measures to local conditions，adopting reasonable construction technology measures，so as to avoid the earthwork excavation on nearby has retaining wall construction of the excavation disturbance and ensure the stability of soil slope.Keywords: High slope; Anchor; Vertical plate; Ｒetaining wall; The construction technologyE-mail: 632487017@ ． com引 言在我国城镇建设的建设过程中，经常遇到需要将高大山丘 及山坡削坡形成边坡的情况，为了保证坡上和坡下建筑物的安 全，需要对边坡设置挡土墙进行支护，但受红线限制，很多时候 只能采用垂直的锚杆板式挡土墙，在土方开挖过程中，时常遇 到土方开挖土方量过大及容易塌方的难题。
针对高边坡锚杆直立板式挡土墙的逆向施工的特点，施工 主要采用自上而下分层开挖，分层施工锚杆及挡土墙的逆向施 工方法，从而逐步完成挡土墙的施工，避免了高边坡一次开挖 到位再施工挡土墙而导致土方开挖及回填量过大及边坡土方 容易坍塌问题土方开挖顺序采用自上而下、分段分层、跳槽 错位开挖，每两排锚杆为一层，每层开挖高度约 3. 0m，每次分 层开挖面在锚杆设置处以下 0. 3m，超挖深度不大于 0. 3m，每 次分段开挖施工面宽度 15m，然后跳槽 1 个分段间距再开挖另 一段分段开挖采用相邻段开挖深度错位，错 位高度 1. 0m 上层锚杆砂浆及喷射混凝土面层施工完毕 3 天并且达到设计 强度 70% 后方开挖下层土，从而避免土方开挖时对邻近已施 工挡土墙的扰动及保证了开挖时边坡土体的稳定1 工程实例该挡土高边坡支护位于在广州萝岗区永顺大道长岭路段， 场地处于广州市开发区内，场地地貌单元为剥蚀残丘陵区，地 形起伏稍大，场地内普遍分布树木、杂草及孤石，坡面上没有建作者简介: 郭鸿斌( 1975． 10 － ) ，男，工程师收稿日期: 2013 － 11 － 12筑物 和 经 济 作 物。
该 永 久挡 土 墙 位 于 园 区 东 侧 山丘及山坡，许多 地方需 要削坡形成边坡，为 了保 证坡 上 和 坡 下 建 筑 物 的 安全，需要对边坡 进行支 护本边坡支护工程安 全等 级 为 一 级 山 体 边 坡需要设置支挡结构物， 挡土 墙 采 用 锚 杆 直 立 板 式挡土墙结构，支 护挡土 墙总长约 418. 50m，挡 土 墙高度最高为 13. 5m，最 低为 3. 5m1. 1 锚杆直立板式挡土 墙设计要求锚杆 采 用 普 通 钢 筋 锚 杆，锚 杆 孔 径 均 为 Φ150mm，锚 杆 采 用 Ⅲ 级 钢的钢筋，采用机 械连接 ( 套接) ，锚筋锚入混凝土 墙 30d，锚 杆挡墙结构 坡 脚遇中风化岩时，锚 杆孔 直径可改更为 110mm; 锚 杆孔内采用 42. 5Ｒ 水泥，( 注: 红色粗线为边坡)山体边坡支护平面示意图按水灰比约 0. 5 配制的 M25 水泥砂浆灌浆，灌 浆压力 0. 5 ～ 1. 0Mpa; 孔口必须采用止浆袋( 或塞) 封孔 ，浆体掺入适量早强剂; 锚孔采用气压或纯水泥浆清孔后，才能投入锚筋，锚杆成 孔二小时内必须灌浆成锚，否则要进行扫孔处理。
锚杆进行入 稳定中 ～ 微风化岩层大于 2. 0m 可终孔，锚孔全长必须为水泥 浆( 或水泥砂浆) 固体充填饱满在土层表面采用高压喷水泥浆保护层，厚度 30mm( 内加 Φ1. 5 × 150 × 150 钢丝网) 坡面支模灌注捣制混凝土厚度 250mm，混凝土强度等级 C25所有锚头钢筋不得外露焊条 采用 E43xx 型，焊缝高度者均为 8 型 钢 钢 材 采 用 I 级 钢 Q235钢筋为Ⅰ级 HPB235、钢 筋为Ⅱ级 ＲB335、钢 筋为Ⅲ级 HＲB400; 各挡土墙设 80PVC 泄水孔，泄水孔水平间距 3. 0m，墙 高大于 4. 0m 时，设二排，竖向间距约 3. 0m选取 A － 5、A － 6 锚杆直立板式挡土墙支护剖面，示意图如下:H = 10． 50 ～ 11． 50m锚杆直立板式挡土墙支护剖面示意H = 11． 50 ～ 13． 50m锚杆直立板式挡土墙支护剖面示意1. 2 工程地质与水文地质条件( 1) 工程地质情况拟建场地位于广州科学城，属山前冲积与残丘地貌单元 第四系覆盖层主要为人工填土、坡积粉质粘土，冲积粉质粘土、 淤泥质土、粗砂以及残积土，下伏基岩为燕山期花岗岩。
根据 钻孔披露所得的地质资料，可将场地内岩土层自上而下划分为 人工填土、第四系波积层、风化残积土层及燕山期花岗岩基岩 四大类 2) 水文地质情况场地上部含水层主要有素填土和粗砂层，地下水赋存于素 填土层中的上层滞水，其水量不稳定，一般水量不大，主要接受 大气降水的补给; 赋存于粗砂层的孔隙中的潜水，局部分布，属 强透水层，主要接受大气降水的补给; 下部赋存于强风化、中风 化花岗岩中的裂隙水，其透水性一般，水量一般，属中等透水 层地下水位变幅随季节性变化而变化，雨季水位升高，旱季 水位下降地下水对混凝土结构具微腐蚀性，地下水对钢筋 混凝土结构中的钢筋具微腐蚀性; 土对混凝土结构具微腐蚀 性，对钢筋混凝土结构中的钢筋具微腐蚀性，对 钢结构具微 腐蚀性1. 3 施工区、段划分根据高边坡挡土支护平面分布特点和施工现场实际情 况，划分为两个施工区，第一施工区由 A － 1、A － 2、A － 3、A － 4、A － 5、A － 6 段共六个段组成，第二施工区由 A － 1 和 B － 1 段两个段组成施工时以所划分的施工段为标准，自上至下 进行施工 红色粗线为边坡)第一施工区平面示意图( 注: A—1 段【L = 67. 20m 】、A—2 段【L = 52. 10m 】、A—3 段【L = 18. 90m】、A—4 段【L = 22. 60 + 50. 40 + 10. 00 = 83. 00m】，A—5 段【L =13. 80 + 37. 80 = 51. 60m】、A—6 段【L = 19. 20 + 34. 90 = 54. 10m】)根据本工程特点，计划安排先施工第一施工区，然后施工 第二施工区，其中第一施工区分 3 施工段施工，第 1 施工段为 A － 1 段; 第 2 施工段由 A － 6 段、A － 5 段、A － 4 段( 由南向北) 组成，施工流向为; 第 3 施工段由 A － 5 段、A － 4 段、A － 3 段、A－ 2 段( 由北向南) 组成，施工流向为 A － 5 段—→A － 4 段—→ A － 3 段—→A － 2 段; 由于工期紧，工作量大，第一施工区的计 划先施工第 1 施工段，然后第 2、3 施工段同时施工。
第二施工( 红色粗线为边坡)第二施工区平面示意图( 注: A—1 段【L = 46. 60m】、B—1 段【8. 30 + 18. 30 + 18. 40m = 45】)花槽以下标高【含花槽】锚杆直立板式挡土墙施工流程1. 5 施工程序( 1) 锚杆施工: 钻孔 － →安放锚杆 － →注浆 2) 砼挡土墙施工: 钢筋绑扎 － →模板安装 － →砼浇筑 －→砼养护 3) 施工计划安排 进场后对山体边坡进行土方开挖并修整边坡，主要采用挖土机开挖，人工辅助进行挖土修坡锚杆 + 砼挡土墙施工时以第 1 施工段施工流向 ( A － 1 段)第 2 施工段施工流向( A － 6 段→A － 5 段→A － 4 段)第 3 施工段施工流向( A － 5 段→A － 4 段→A － 3 段→A － 2 段)区支护沿南向北的方向进行施工，施工流向: A － 1 段—→B － 1段，先施工 A － 1 段，完成后再施工 B － 1 段1. 4 锚杆直立板式挡土墙施工流程花槽以上标高锚杆直立板式挡土墙施工流程所划分的施工段为标准，自上至下进行施工，分段分级分层进 行施工，分段按设计要求分段不超过 15m; 分级以花槽为界划 分上下两部分; 分层以每两排锚杆为一层。
分层以每两排锚杆 为一层，每层开挖高度约 3. 0m，施工时先开挖深度 1. 5m( 锚杆 设置处以下 0. 3m) ，进行锚杆和喷射水泥浆施工，完成后再开 挖深度 1. 5m( 锚杆设置处以下 0. 3m) ，再进行上述步骤施工， 然后才能进行砼挡土墙施工待上层锚杆、喷射水泥浆面层及 砼挡土墙施工完毕后且砼强度等级达到设计要求 70% 以后才 可以继续向下层施工在进行锚杆 + 砼挡土墙施工时，以花槽为界上下两部分均 需搭设施工操作平台，花槽以上标高砼挡土墙施工时，在下层 施工时需要重新搭设施工操作平台，约为每两排锚杆为一层， 操作平台在锚杆和坡面喷射水泥浆施工完成后搭设，即在砼挡 土墙浇筑前插入搭设锚杆施工工作内容包括钻孔、安放 锚 杆、注浆，锚杆施工完毕后对坡面喷射水泥浆再进行边坡砼挡 土墙施工( 钢筋绑扎、模板安装、砼浇筑) 花槽以上标高 砼挡土墙的上层模板安装示意图花槽以上标高 砼挡土墙的下层模板安装示意图花槽以下标高 砼挡土墙的模板示意图边坡支护施工的操作平台采用钢门架@ 900 搭设，平台宽 度为钢门架宽度，设置水平杆@ 1500 和交叉撑，施工操作平台 应能承受 10kN / m2 的施工荷载，同时应确保操作架体的承载 力和稳定性。
边坡施工顺序遵照以下原则实施: 一是从上至下的开挖原 则，二是逐级开挖、逐级防护和加固的同步原则，三是“封、排、 截”三结合的排水防水原则在边坡开挖前，在边坡坡顶外按 图设置截水沟，开挖过程中及时设置坡面泄水孔四是动态和 预警原则，当现场与实际采用的地质资料有出入，或存在断层 软弱夹层和结构面倾角不利的岩土分界面时，及时通报设计单 位在施工期间，考虑到山体的水量较大，要做好降水、排水的措 施，派专人密切注意山体水量的情况，尽量将其影响减到最低 1. 6 锚杆直立板式挡土墙施工( 1) 施工流程钢筋绑扎 － →模板安装 － →砼浇筑 2) 钢筋工程 钢筋在现场设置钢筋加工场进行加工，制作完成后用汽车吊吊运至施工操作面安装，工人在施工作业面进行绑扎安装 砼挡土墙采用定型短钢筋 Ф14，长度等于墙厚度，定型短钢筋 与墙的两排竖向钢筋焊接固定，间矩为双向@ 600 布置为使 同一区段内钢筋连接不在同一水平线上，分段开挖采用相邻段 开挖深度错位，错位高度 1. 0m，钢筋连接按相关规范要求进 行钢筋要有出厂合格证和产品检测报告，每批还要进行见证 抽样试验，经试验合格后使用 3) 模板工程砼挡土墙紧贴山体边坡，外模板采用 18 ㎜厚木夹板，Φ48 钢管斜撑@ 1000，竖 枋采用 80 × 80mm 木枋@ 300，横 枋采用 Φ48 双排钢管@ 600。
为确保结构几何尺寸准确，符合设计和 规范要求，模板制作安装除要求接缝平整和不漏浆外支撑系 统应牢固，具有足够的稳定性、强度和刚度，墙模设斜撑二道， 斜撑与地面点成 45 度角为宜，不得大于 60 度为更有利于拆 模，所有模板表面均涂刷脱模剂砼侧墙模板安装时，可在模板两端同时吊线，并在模板顶 端拉一条水平线，此时可通过调整斜撑的倾斜度来满足垂直度 要求砼浇筑前质安员对模板垂直度、几何尺寸进行砼浇筑前 复核，经质安员检查合格后才允许进行砼浇筑砼浇筑过 程 中，应对模板的斜撑、缝隙等密切监视，安排足够人手，以对可 能出现的爆板等问题采取及时的加固等措施花槽以上标高采用自上至下施工，砼挡土墙浇筑时，待上 层砼挡墙完成后，且砼强度达到设计强度等级 70% 以后才可以继续下层施工，在下层砼浇筑时，整个施工分段需留设 300× 300mm 宽斜槽料口进行砼浇筑砼挡土墙模板安装示意图 以 A － 6 边坡支护为例，详见如下图:花槽以下标高砼挡土墙浇筑时，采用自下至上施工，基础、 墙身和花槽分开三部分进行浇筑，砼挡土墙超过 3m 高时分层 施工花槽以下标高砼挡土墙的模板安装示意图:挡土墙结构施工时模板安装、钢筋绑扎及混凝土浇筑要利 用钢门架搭设作为施工操作平台，钢门架随着挡土墙施工的进 度而搭设，在钢门架上铺设木板，同时做好临边及周边安全维 护措施。
4) 砼工程 在进行砼挡土墙施工时，以花槽为界分开上下两部分分级施工，花槽以上标高和以下标高砼挡土墙分层均以每两排锚杆 为一层浇筑砼，待上一层砼挡墙完成后，且砼强度达到设计强 度等级 70% 以后才可以继续下一层施工花槽以上标高采用自上至下施工，砼挡土墙浇筑时，待上 层砼挡墙完成后，且砼强度达到设计强度等级 70% 以后才可 以继续下层施工，在下层砼浇筑时，整个施工分段需留设 300× 300mm 宽斜槽料口进行砼浇筑花槽以下标高采用自下至 上施工，砼挡土墙浇筑时，基础、墙身和花槽分开三部分进行浇 筑，砼挡土墙超过 3m 高时分层施工花槽以下标高砼挡土墙 基础和墙身分开浇筑，墙脚板底上 500mm 处的施工缝表面要 求粗糙、坚实砼挡土墙立壁施工缝采用锯开式，在浇灌上部 混凝土之前，将缝面冲洗干净，铺一层水泥砂浆后再浇灌上部 混凝士测量放线确定基础尺寸后，进行钢筋绑扎、支模，基础施工 完成后应立即回填，以小型压实机械进行分层夯实，基础钢筋 的绑扎要注意钢筋的保护层的厚度，垫块采用和基础同强度的 砼垫块，以保证砼的质量浇筑混凝土之前，必须先自检，挡土墙砼浇筑前质安员应 对模板垂直度、几何尺寸进行砼浇筑前复核，经质安员检查合 格后才允许进行砼浇筑; 一切准备后，向监理单位申请浇捣令， 批准后方可捣制。
挡墙砼的浇捣采用汽车泵进行砼挡墙浇 筑采用阶梯形推进，混凝土采用分层浇筑的方法，分层浇筑厚 度不大于 500mm在挡墙砼浇筑中采用插入式振捣棒进行振捣，不得过振及 漏振挡土墙采用预拌混凝土，预拌混凝土需要选择质量有保 证的搅拌站，混凝土到达现场后核对报码单，并在现场作坍落 度核对，超过者立即通知搅拌站调整，严禁在现场任意加水，并 按规定留足抗压、抗渗试件浇筑混凝土时，应保证混凝土均匀密实不发生离析现象，混凝土自高处的自由高度不应超过 2m，对于挡土墙混凝土浇筑高度超过 2m 的，采用串筒下落混 凝土加强混凝土淋水养护，淋水次数以能保持混凝土经常处于 湿润状态为度，并指派专人负责在浇筑地点按规定留混凝土 试块，并按 28d 标准养护混凝土试块砼养护主要是保证砼表 面的湿润，防止砼水化反应的各种影响定期测定砼内部 温 度、环境温度，控制砼内外温差，防止砼表面产生裂缝砼强度 达到 2. 5MPa 以上，且其表面及棱角不因拆模而受损时，可进 行拆模施工，在拆模时不要损坏砼，正面模板主要采用整体移 动，在移动过程中注意模板的稳定性、安全性，保证施工安全 5) 伸缩缝和泄水管设置 施工温度伸缩缝分缝位置原则上在各分区位置，若区段长度大于 40m 时，分缝间距约 20 ～ 25m，每一变形区间的混凝土 挡土墙施工并拆除模板后，在挡墙侧按设计要求设置伸缩缝材 料，再进行下变形缝区间的挡墙施工。
花槽底设置 Ф80PVC 泄 水管，管端部包裹土工滤布，间距 2500mm混凝土挡土墙要 按规范和设计要求设置伸缩缝和泄水管，各挡土墙设 Ф80PVC 泄水孔，泄水孔水平间距 3. 0m，墙高大于 4. 0m 时，设两排，竖 向间距约 3. 0m1. 7 施工操作平台搭设本工程砼挡土墙边坡支护施工时，需搭设一个施工操作平 台，操作平台采用钢门架@ 900 搭设，平台宽度为钢门架宽度， 设置水平杆@ 1500，施工操作平台应能承受 10kN / m2 的施工 荷载砼挡土墙边坡支护施工时，以花槽为界分为上下两部分均 需搭设施工操作平台，花槽以上标高砼挡土墙施工时，在下层 施工时需要重新搭设施工操作平台，重新搭设操作平台在砼挡 土墙浇筑前插入搭设为保证操作架体的整体稳定性及整体 抗倾覆能力，架体必须牢固地支承在已经夯实原土地面上，并 在钢门架杆底座下铺设木垫板搭设前应对进场材料进行严格检查，确保钢管扣件满足规 范要求，不合格产品严禁使用施工搭设前，应清除搭设场地 杂物平整搭设场地，并使排水畅通搭设前应放线定位、底座、 垫板应准确放在定位线上脚手架底座面标高应高于地面 50mm，垫板采用长度不少于 2 跨，厚度不少于 50mm 的木板。
每根立杆底部应设置底座或垫板施工平台离开边坡面 150～ 250mm，施工平台面满铺 18 厚夹板，平台外围均设有安全护 栏，并设踢脚板和安全网，防止工人跌落，以确保施工安全山体边坡施工操作平台以 A － 6 边坡支护为例，详 见如 下图:门架安装宜排列整齐，并在相互垂直的两个方向有保证其稳定 的支撑 系 统 门架连接部位以及顶托下端纵向设 φ48 × 3. 0mm 水平钢管拉杆一度，在门架下端距离地面 200mm 设通 长 φ48 × 3. 0mm 扫地杆; 水平加固杆应采用扣件与门架扣牢施工操作平台门架排列平面示意图施工操作平台门架搭设侧立面图脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角 扣件固定在距底座上层 200mm 处的立杆上，横向扫地杆应采 用直角扣固定在紧靠纵向扫地杆下方的立杆上操作平台的架体、扣件要按要求旧的要检测合格，新的要 提供生产许可证、检验合格证才能搭设，搭设后要验收合格才 能使用操作平台与已有足够强度的锚杆或在山体边坡另锚 钢筋( 水平向间距 6m，竖直向间距 3m) 进行拉结1. 8 边坡中遇到孤石时处理措施本工程山体有部分边坡的坡面存在有孤石，如果孤石滑落 会对坡下的建筑物和人身造成巨大的威胁，必须采取有效措施 来治理孤石。
主要措施如下:如果孤石不大，可以将其清除，然后用砂浆或混凝土填充 密实如果不能清除孤石，可以通过静力爆破或光面爆破等爆破 技术将孤石突出于坡体的部分消除，然后在孤石面上设置拦石 网或挡石墙 下转第 91 页)上层施工操作平台剖面示意图 下层施工操作平台示意图 下层施工操作平台示意图 上层施工操作平台示意图2014 年 02 期 总第 188 期 陈艳玲·铝合金模板的施工技术及应用 ·91 ·使用一次就变形，可以反复周转使用，正常使用寿命 120 次至 150 次，全铝合金模板施工中使用的次数明显高于钢模板、木 模板、组合大模板等，在层数高的超高层建筑施工中优势显著 经过核算，一套全铝合金模板只要使用的次数超过 50 次，成本 即与传统的木模板摊销单价持平②施工效率高，比传统木模 板提高约 1 倍目前工地上工人工资节节上涨，一个熟练工人 的日工资在 200 元至 300 元，而木工的日工资在某些地区甚至 达到 300 元至 350 元目前施工 1 平方米模板( 展开面积) ，工人的日工资已经从 20 元至 23 元涨到 25 元至 28 元占到模 板工程费用一半甚至更多③应用铝合金模板的工程在面层 免抹灰上，成本降低很大一部分，结构面的效果确可以达到清 水混泥土的效果，到了装修的阶段，内墙面可以省去抹灰和平 正的工序，从质量上直接杜绝了室内墙面抹灰空鼓和裂缝的通 病。
从工程建筑施工的成本上进行分析，节约了水泥、砂的原 材料耗消耗以及抹灰用人工，同时减少了周转材料的使用时 间，节约材料及人工费约为 30 元 / m2 ; ④具有较高的回收价 值，木塑板面和铝合金框都可以循环利用，符合低碳环保节能 减排的国家政策 3) 铝合金模板在施工中存在的问题: ①施工前应对工人 进行培训各种模块应有显著标识，让工人一看就知道铝合 金木塑模板的安装相当于做机械装配，非常简便每块模板相 对于一个部件，如果工人乱拿乱用就会影响整个安装进程实 践中，要求根据现场施工实际情况，做好组织管理另外销钉、 楔片要求工人放入工具袋中随身携带拆模时也应随手放进 工具袋中②对于各个项目中非标准模板，可以采用其它模板 代替6 结束语通过该工程的铝合金模板的施工实践证明，铝合金模板与 传统模板比较具有颇多优点，节能环保，不仅满足施工质量的 要求，还能提高施工进度并给企业带来可观的效益，是低碳建 筑的大势所趋参 考 文 献［1］陈传为 . 吴缤璇 . 李慧萍 . 前述 54 型铝合金建筑模板的经济技术 特点［J］. 中国建筑金属结构，2009( 4) : 44 － 45．［2］王祝堂 . 铝合金模板———一种待开发产品［J］. 轻合金加工技术，2002( 12) : 38．［4］张巨松 . 曾尤 . 王英 . 工程模板技术现状及发展趋势［J］. 沈阳建 筑工程学院学报，1999 年 03 期．［5］王永好 . 李奇志 . 全铝合金模板在超高层建筑施工中的应用［J］. 施工技术，2011 年 11 期．( 上接第 82 页)对于不易清除的孤石，也可以采用锚索、锚杆在孤石中穿 过锚固，并与边坡的稳定部分联固的方法治理。
也可以在突出 的孤石下面修筑混凝土或毛石支柱、支墙来加固孤石的稳定 对于不能直接对孤石加固的情况，可以在孤石可能滑落的 下方设置拦石墙、落石槽和拦护网等遮挡、拦截构筑物，以保证坡体下建筑物和人身的安全1. 9 监控体会通过对广州科学城的高新科技产业园内高大山丘及山坡 削坡形成的高边坡挡土支护施工工程实例施工监控，工程受红 线限制，为保证坡上和坡下建筑物的安全和避免土方开挖土方 量过大而容易塌方的难题，只能因地制宜，采用合理的施工技 术监控措施，做到精心设计、精心施工，从而避免土方开挖时对 邻近已施工挡土墙的扰动及保证了开挖时边坡土体的稳定高边坡锚杆直立板式挡土墙施工受到锚杆、土方开挖互相制约，而锚杆施工在保证质量的前提下要求各工序施工紧密联 系，形成流水作业，形成一段喷护完成一段，避免塌方造成对工 期的影响锚杆施工工序多，程序繁琐，在施工过程中要把握 住控制点，保证高边坡锚杆直立板式挡土墙的施工质量高边 坡锚杆直立板式挡土墙的施工减少了大量土方开挖，避免不良 地质情况下边坡的塌方，对类似高边坡支护工程具有参考和借 鉴作用参 考 文 献［1］GB 50007 － 2002，建筑地基基础设计规范［S］．［2］DBJ 15 － 31 － 2003，广东省标准建筑地基基础设计规范［S］．［3］CECS22 － 2005，岩土锚杆( 索) 技术规程［S］．［4］GB50330 － 2002，建筑边坡工程技术规范［S］．［5］DBJ /15 － 20 － 97，广东省《建筑基坑支护工程技术规程［S］．［6］GJB02 － 98，广州地区建筑基坑支护技术规定［S］．［7］GB 50202 － 2002，建筑地基基础工程施工质量验收规程［S］．。
