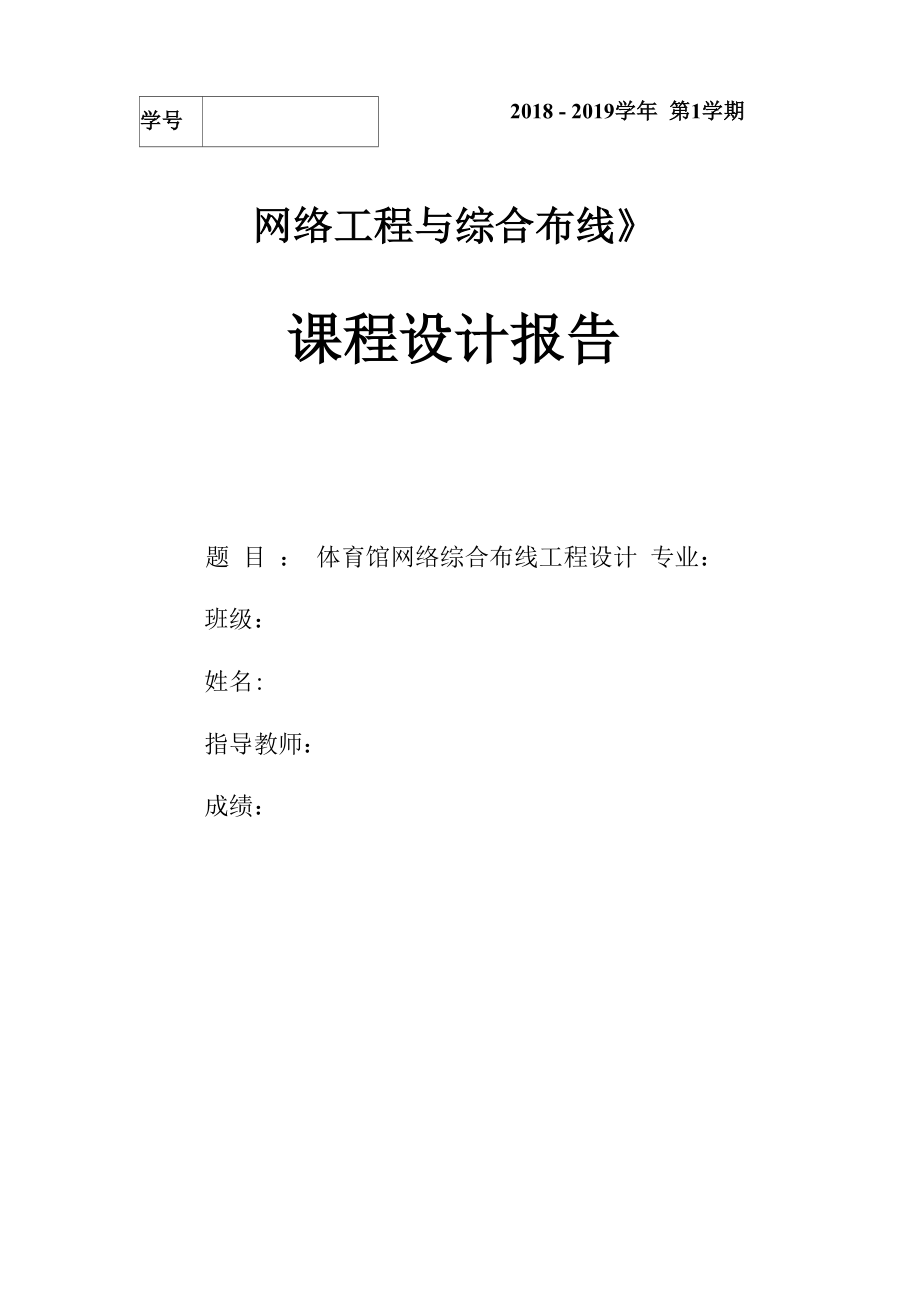

学号2018 - 2019学年 第1学期网络工程与综合布线》课程设计报告题 目 ： 体育馆网络综合布线工程设计 专业：班级：姓名:指导教师：成绩：计算机学院2018 年12月5日目录1 引言 12 体育馆网络综合布线工程需求分析 13 体育馆综合布线工程总体方案设计 33.1 用户现场环境 33.2 信息点分布情况 43.3 综合布线系统总体设计 43.4 综合布线产品选择 53.5 网络综合布线系统图 63.6 综合布线模型端口对应表 63.7 施工图 73.9 施工进度表 84 体育馆综合布线工程详细设计 94.1 工作区子系统设计 94.2 水平子系统设计 94.3 管理子系统设计 104.4 设备间子系统设计 114.5 垂直干线子系统设计 124.6 设备清单 135 体育馆综合布线工程测试方案 146 体育馆综合布线工程验收标准和验收方式 147 总结 15参考文献 151引言体育馆主要作为学校重大活动的举办地点和个别办公地点，对于网络建设要 求不高，但为保证正常的办公及未来的拓展，综合布线系统必须得到重视综合 布线系统作为网络运行的基础和高速数据传输的保障，在建设初始就应当受到高 度的重视。
结构化综合布线系统(Struetured Cabling Systems,缩写SCS)采用模块化 设计和分层星型拓扑结构它能适应任何大楼或建筑物的布线系统其代表产品 是建筑与建筑群综合布线系统(PDS)PDS 一般采用模块化设计和物理分层星 型拓扑结构，传输语音、数据、图像以及各控制信号 2体育馆网络综合布线工程需求分析作为大型体育场馆建筑群，其智能化信息系统符合体育专业性的要求，为今 后场馆管理和其商务运作提供全方位、多角度的信息平台，取得良好的社会和经 济效益而综合布线作为信息系统传输平台，应为场馆在举办大型竞赛时提供高 效、不间断、稳定的系统传输;为赛会管理的高效、竞赛成绩处理及新闻系统发 布等实时性、可靠性等要求提供良好、稳定的平台，以确保赛会的顺利举办从 信息网络应用的角度,本项目网络信息系统设计为三级构架:体育场设中央网络管理室一一负责整个中心的共享资源和网络管理：各场馆 设本地网络管理室---负责本地的资源及网络管理;电信管理中心一一实现电信 的统一管理与共享，设在体育场，由此转发到各场馆，实现电信的统一管理与共 享中心信息管理系统针对的主要功能应用，划分区域如下:竞赛区、运动员和 官员区、竞赛管,理区、场馆管理区、贵宾区、媒体区、观众区。
智能化终端信 息点的设置和容量，要根据以上功能区域的具体要求来考虑，-次设计到位综 合布线系统除了将各场馆本地网络管理室与体育场中央网络管理室连接为一-个 统一的网络和电信管理系统之外，还有体育专业布线系统需要进行考虑，包括: 比赛应用型布线，即用于各场馆比赛应用信息网络及计时记分系统中的布线:计 时记分与成绩处理系统作为采集、处理、显示比赛成绩及赛事中计时的系统主 要分为数据采集部分、数据处理系统和显示系统其中数据采集系统主要为各种 检测设备,重点控制计时设备,现场裁判员计时记分设备数据处理系统设在比赛 专用计算机房，通过专用软件，将比赛成绩进行统计、平均、排名、存储显示 系统除大屏外，还包括设置在场、馆各处的其他专用显示屏，如篮球的倒计时屏 等电视转播及评论系统的布线:电视转播系统是将各摄像机位的摄像信号、现 场评论员席的电视信号送至场外的电视转播车，进行编辑后送到转播机房的光缆 接口传输至电视台,然后向省台、中央台转发或直接在本地电视台播出为保证 各场馆比赛电视转播的顺利进行，转播机房应向转播车提供可靠的电源评论席 应配有数据、语音、MIC、电源接口场地扩声及场地照明系统的布线:设计预留 从场地扩声机房至消控室的管路。
升旗系统的布线:设计预留相应管路信息点的规划需要根据不同场馆、不同功能出发，安排合适的信息点采用 固定信息点结合无线网点、光纤到桌面的点交互覆盖，互为备用信息点的设置 数量既要满足运动会和各种赛事的需求，又要能满足将来移做他用的需要1） 固定信息点的设置原则为每12m2设1对信息点（一个语音，-个数据）， 或按具体需求布点2） 运动会期间的竞赛场地、赛事办公室、主席台、新闻记者席、贵宾区、 分新闻中心、新闻发布室、多功能厅等重要场所要保证足够的点数和数据流量3） 在运动会重点区域: 主席台记者席、主席台区、比赛场地、新闻中心、 新闻发布室、记者工作区、多功能厅、会议室、比赛用房、大平台等区域设置无 线AP网点进行全覆盖室内按100m设置1个点，室外按500m设置一个点；（4） 各场馆运动会新闻发布室、多功能厅设置至少 24 个数据信息点，24 个语音点同时预留光纤配线架,连接两条4芯光纤直通本地核心交换机,作为新 闻记者发稿E-mai 1和—上网专用，在运动会临设的大开间新闻场所、移动记者席 等处应加设中间配线架，在使用时按需要临时布线在使用时可根据需要设置墙 上插座或地面插座大平台下每隔100m设一个点，并采用无线网络覆盖， 以保证新闻媒介等工作的需要。
在各场馆休息厅、VIP、主入口、新闻中心、新 闻发布室、公共活动场所设多媒体触摸屏数据点水平线缆按6类标准进行设计， 各场馆内垂直主干语音采用3类大对数线缆，数据采用室内6芯多模光纤；各场 馆到体育场主干语音采用室内3类大对数线缆，数据采用室内24芯单模光纤（因 走大平台下无需室外），所有铜缆和光纤采用低烟无卤或阻燃系列产品3 体育馆综合布线工程总体方案设计3・1用户现场环境活动僅尚，^―If, ,? ，^―ri,ttid, tea-ITJ= h ln^ii if =『J二=•_ in活动间活动型活动间活动间一图 1 体育馆平面图1. 共有6 间办公室，5 间活动间，外加看台2. 楼层主要设备放在设备间内3. 由网络机柜引致各个信息插座的线路用一根 5-UTP4. 信息点的安装高度：下沿距地 0.3M5•房间吊顶隔板内使用39X18PVC线槽铺设6.房间内使用 PVC 线管明装铺设3.2 信息点分布情况体育馆综合布线方案设计信息点统计图房间号办公室1办公室2办公室3办公室4办公室5办公室6总计楼层号TOTPTOTPTOTPTOTPTOTPTOTPTOTP一层TO22222212TP22222212合计24房间号活动间1活动间2活动间3活动间4活动间5看台总计楼层号TOTPTOTPTOTPTOTPTOTPTOTPTOTP一层T01111148TP1111148合计16表 1 信息点统计表体育馆综合布线方案设计信息点统计图,共有6间办公室计24个信息点，5间活动间计10个信息点，外加看台8个信息点，共计42个信息点。
3.3 综合布线系统总体设计整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、 设备间子系统构成以下按各个子系统分别进行说明，在本方案中充分考虑了布 线系统的高度可靠性、高速率传输特性及可扩充性和安全性图 2 拓扑结构图3.4 综合布线产品选择选择西元公司的综合布线产品，西元公司是目前国内综合布线知名企业 产品安全可靠，且价格实惠TO共计42个信息点，数据21个，语音21个3.5网络综合布线系统图设计说明：1. CD表示建筑群配线设备2. BD表示建筑物配线设备3. FD表示管理间配线设备4.T O表示网络插座图形图4网络综合布线系统图3.6综合布线模型端口对应表库号 材料喀称型号或规格 数毎 品牌 说明网空电缆 信息插座底盒菇五类非辟蔽电境 12 師型透明 12西元西元3.信息插座両扳12 个 西元 带螺組个4.网络模块 语音模块 线槽超五类非弄腋RJ11 39X18/20X1012123.5/4西元 西元 西元89.銭橹直角 线槽堵头 线槽阴甬39X18/20X1039X18/20X1039X18/20X100 2个牛个元兀元西西两10. 线槽阳角 39X1S/20X10~ 线槽二通 39X18/20X1012. 安裝螺縫 M6X16O 1/ / O 10 2个个个元元元西西西表2端口对应表3.7 施工图rai IFJI I I 町设计说明：1.共有6间办公室，5间活动间，外加看8个台信息点，杂物间41~共4计2个信息点。
r-nIM活动间2. 楼层主要设备放在设备间内 -3. 由网络机柜引致各个信息插座的线路用一艮4. 信息点的安装高度：下沿距地5. 房间吊顶隔板内使麋18PV线槽铺设6. 房间内使用V（线管明装铺设楼宇1002第二设计图纸类别|J电施设计秦代7图纸编号1了 2012.6.7审核审定m图 5 施工图33.8布线材料表序号材料喀称型号或规格数鈕单位品牌说明1.网空电缆超五类非屏蔽电缆12米西元305米/緡2.信息插座底盒£6吃透明12个西元3.信息捕座而板飾型透明12个西元带螺丝2个4.网蚪模块超五类北屏蔽12个西元5.语音模块RJ1112人西元6.线槽39X18/20X103.5/4X西元7.线橹宜角59X18/20X100/4个西元8线槽堵头S9X1S/20X102/1牛西元9.皴槽阴角S9X1S/20X10L/1个西元10.线橹阳角39X18/20X10I/O个11.线權—適39X18/20X100/1个12.安裝螺鉞M6X1620个表3布线材料表3.9施工进度表2005年4月135791113151719211325272930--合同箜定二图堆年审三.设备订阴与轻验四.1：干绫憎管架设駅光缆敷设五，水平建瞎件架设及线邃敷设孟.皓息宿座的安装七.机柜安装八.光缆端接及配线架安裝九，内部测试及调整匕组纠醱收表4施工进度表4体育馆综合布线工程详细设计4.1工作区子系统设计配线间子系统的信息插座模块(TO)延伸到终端设备处的连接线缆及适配器 由用户自备，本设计不考虑。
要连接计算机和线时缆线与缆线接头要注意与 信息插座匹配信息插座到终端设备连线不超过五米工作区的UTP/FTP跳线为软线(Patch Cable)材料，即双绞线的芯线为多 股细铜丝，最大长度不能超过5M图6工作子系统设计图4.2水平子系统设计水平子系统指从楼层配线间至工作区用户信息插座由用户信息插座、水平 电缆、配线设备等组成综合布线中水平子系统是计算机网络信息传输的重要组 成部分采用星型拓扑结构，每个信息点均需连接到管理子系统由UTP线缆构 成最大水平距离：90m(295ft)指从管理间子系统中的配线架的JACK端口 至工作区的信息插座的电缆长度工作区的patch cord、连接设备的patch cord、 cross-connection线的总长度不能超过10M水平布线系统施工是综合布线系统 中最大量的工作，在建筑物施工完成后，不易变更因此要施工严格， 保证链 路性能综合布线的水平线缆可采用五类、超五类双绞线、也可采用屏蔽双绞线甚 至可以采用光纤到桌面11NUC-1dTP-3i.TP 32图 7 水平子系统设计图4.3 管理子系统设计管理子系统设置在楼层配线房间、是水平系统电缆端接的场所，也是主干系 统电缆端接的场所；由大楼主配线架、楼层分配线架、跳线、转换插座等组成。
用户可以在管理子系统中更改、增加、交接、扩展线缆用于改变线缆路由建 议采用合适的线缆路由和调整件组成管理子系统管理子系统提供了与其他子系统连接的手段，使整个布线系统与其连接的设 备和器件构成一个有机的整体调整管理子系统的交接则可安排或重新安排线路 路由、因而传输线路能够延伸到建筑物内部各个工作区是综合布线系统灵活性 的集中体现管理子系统三种应用：水平/干线连接；主干线系统互相连接；入楼设备的 连接线路的色标标记管理可在管理子系统中实现图 8 管理子系统设计图4.4 设备间子系统设计设备间子系统是一个集中化设备区，连接系统公共设备，如PBX、局域网 (LAN)、主机、建筑自动化和保安系统，及通过垂直干线子系统连接至管理子系 统设备间子系统是大楼中数据、语音垂直主干线缆终接的场所；也是建筑群来 的线缆进入建筑物终接的场所；更是各种数据语音主机设备及保护设施的安装场 所建议设备间子系统设在建筑物中部或在建筑物的一、二层，位置不应远离电 梯，而且为以后的扩展留有余地，不建议在顶层或地下室建议建筑群来的线缆 进入建筑物时应有相应的过流、过压保护设施设备间子系统空间要按ANSI/TIA/EIA-569要求设计。
设备间子系统空间用于安装电信设备、连接硬件、接头套管等为接地和连接设施、保护装置提供控 制环境；是系统进行管理、控制、维护的场所设备间子系统所在的空间还有对 门窗、天花板、电源、照明、接地的要求ISDN s upports corporateVi deotel econferenci ngnetwork wi th 2 T 1 ci rcui ts图9设备间子系统设计图4.5垂直干线子系统设计垂直干线子系统由连接主设备间至各楼层配线间之间的线缆构成其功能主 要是把各分层配线架与主配线架相连用主干电缆提供楼层之间通信的通道，使 整个布线系统组成一个有机的整体垂直干线子系统Topology结构采用分层星 型拓扑结构，每个楼层配线间均需采用垂直主干线缆连接到大楼主设备间垂直 主干线缆和水平系统线缆之间的连接需要通过楼层管理间的跳线来实现垂直主干线缆安装原则：从大楼主设备间主配线架上至楼层分配线间各个管 理分配线架的铜线缆安装路径要避开高EMI电磁干扰源区域（如马达、变压器）， 并符合ANSI TIA/EIA-569安装规定电缆安装性能原则：保证整个使用周期中电缆设施的初始性能和连续性能大楼垂直主干线缆长度小于90M时，建议按设计等级标准来计算主干电缆数 量；但每个楼层至少配置一条CAT5 UPT/FPT做主干。
1图10楼/ - ] , U搂层主配线架4.6 设备清单序名称型号（规格）单位数量单价合计1超五类双绞线AWAYA箱6102单口面板模块AWAYA套603数据24 口配线架AWAYA个125041U理线器AWAYA个3505数据跳线（3米）AWAYA根256网络机柜精宇1米个18007光缆TIANJING米198光缆收发器RUBY个7209光纤接头TIANJING个11010工程辅料PVC管，线槽等套1500表5设备清单表5体育馆综合布线工程测试方案施工完成后，我们对整个布线系统要进行测试其中，双绞线系统测试内容 包括：线路测试：布线完工后测试用FLUKE公司的DSP-4000测试仪（或其他）, 采用TIA CAT 5 Basic L + ACR方法进行测试测试仪主机端采用3米的跳线， 远端采用0.5米的跳线测试项为：线对，阻抗，长度，Propagation Delay, Delay Skew，近端串绕，远端串绕，衰减，近端ACR，远端ACR联机测试：整个工程完成后，选取若干个工作站，进行实际的联网测试 测试完毕，写出测试报告6体育馆综合布线工程验收标准和验收方式（1）验收参照规范工程验收，应参照： GB/T50312-2000（2）竣工文档在竣工时，我们将向用户提供如下布线有关文档：•《布线系统各层平面图》。
可用于查信息点的位置，槽道的路线•《布线系统结构图》用于查各级配线架、水平电缆、垂直电缆的连接 关系、器件数量、种类等•《房间信息点与双绞线对照表》用于查询房间信息点对应的双绞线和配 线架口在一个房间里，信息点的顺序为从门的左边绕墙壁一周到门的右边， 顺序为1、2、3……双口墙盒的口顺序为从左到右•《信息点跳线路径表》记录每次跳线修改活动•《布线系统维护记录》用来记录所有的维护操作，出现问题时将有助于 查对失误的操作，以追踪和修改错误7 总结通过这次的课程设计实验，我发现自己对综合布线课程的兴趣有了很大提 高，而且对课本的知识更加的了解并有了一定的掌握，通过实验我懂得了如何进 行系统的布线设计、操作、调整以前不懂的问题，现在终于知道它们的优点了在自己没做综合布线课程设计以前，总是觉得自己什么都不懂什么都不会， 但是现在做出来了，所以我觉得自己还是有能力做一些实际操作方面的东西我 相信以后通过自己自学其它课程，我一定会做出一个更好的综合布线设计通过课程设计让我有机会把知识学以至用，而不单是停留在理论的基础上， 为以后的学习和工作提供了宝贵的经验，打下了坚实的基础，虽然课程设计时间 短暂，但对我来说过的很充实，更重要的是学到了很多书本上没有的东西，提高 了自己的动手能力.在此过程中又学到了的布线设计以及操作 ,大大的充实了自 己的知识。
参考文献[1] GB/T 50311-2000. 建筑与建筑群综合布线系统工程设计规范,中国计划出版社,2000.[2] 刘国林.综合布线系统工程设计,电子工业出版社,2000.[3] 笔超汉.智能建筑综合布线系统设计与工程,电子工业出版社,2002.[4] 孙建明,彭玲..综合布线系统方案研究电气.智能建筑,1999.[5] 郑李明,周霞.综合布线系统.北京:中国建材工业出版社,2011.[6] 杜思深,张继周,柳渊,张衡阳. 综合布线工程实践.西安电子科技大学出版社,2013.[7] 宋建锋.综合布线工程实用设计施工手册.北京:中国建筑工业出版社,2004.[8] 谢社初.综合布线系统施工,北京:机械工业出版社,2006.[9] 禹禄君，张治元,金富秋•综合布线技术项目教程（第3版）[M].北京:人民邮电出版社,2016.[10] 任国彪.计算机网络工程教材[M].北京交通大学出版社，2010.[11] 王勇等•网络系统集成与工程设计[M].科学出版社出版，2011.[12] 凤舞科技.局域网组建入门与提高[M].清华大学出版社，2014.。
