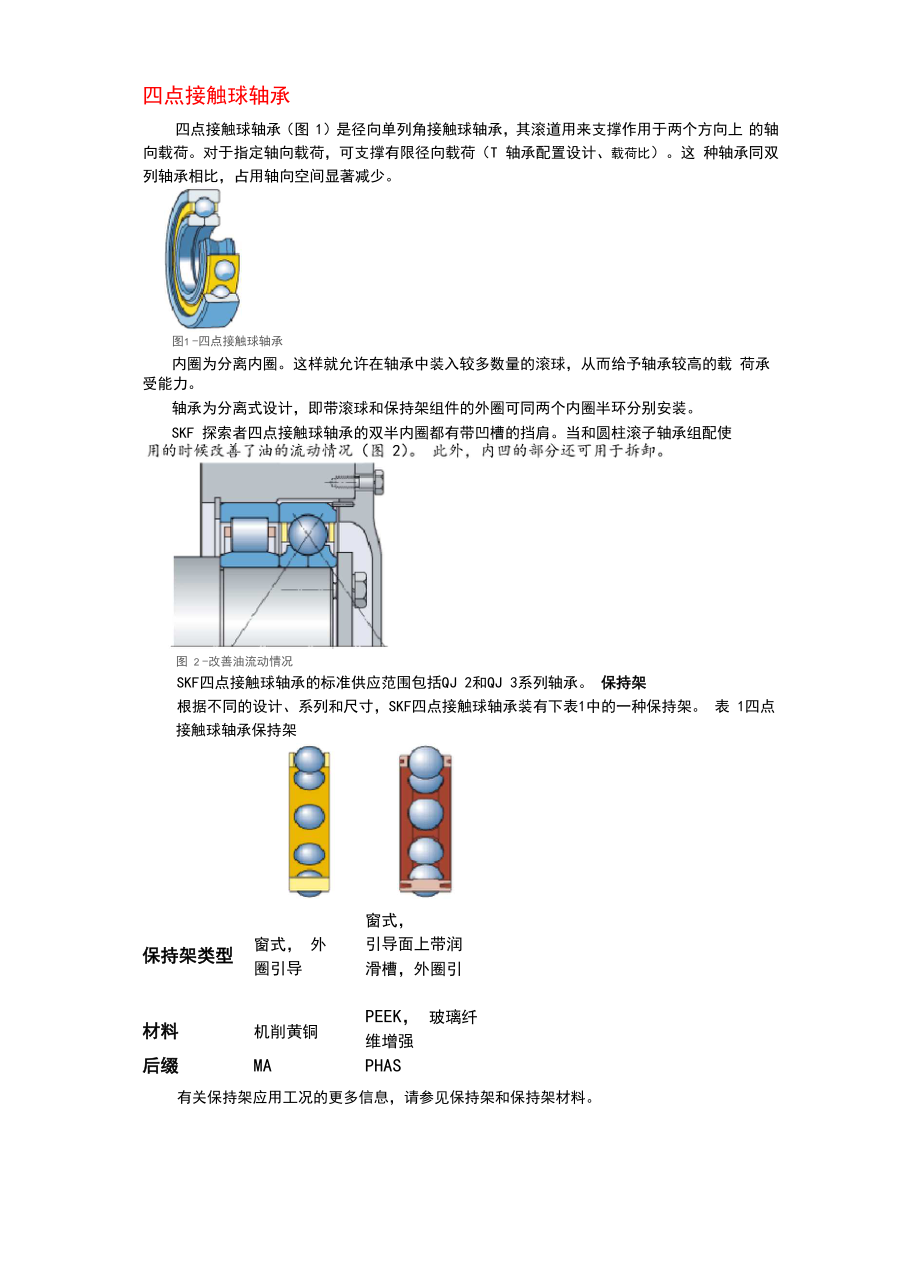

四点接触球轴承四点接触球轴承（图 1）是径向单列角接触球轴承，其滚道用来支撑作用于两个方向上 的轴向载荷对于指定轴向载荷，可支撑有限径向载荷（T 轴承配置设计、载荷比）这 种轴承同双列轴承相比，占用轴向空间显著减少图1 -四点接触球轴承内圈为分离内圈这样就允许在轴承中装入较多数量的滚球，从而给予轴承较高的载 荷承受能力轴承为分离式设计，即带滚球和保持架组件的外圈可同两个内圈半环分别安装SKF 探索者四点接触球轴承的双半内圈都有带凹槽的挡肩当和圆柱滚子轴承组配使图 2 -改善油流动情况SKF四点接触球轴承的标准供应范围包括QJ 2和QJ 3系列轴承 保持架根据不同的设计、系列和尺寸，SKF四点接触球轴承装有下表1中的一种保持架 表 1四点接触球轴承保持架窗式，保持架类型窗式， 外圈引导引导面上带润滑槽，外圈引材料机削黄铜PEEK， 玻璃纤维增强后缀 MA PHAS有关保持架应用工况的更多信息，请参见保持架和保持架材料定位槽SKF四点接触球轴承可在外圈配置定位槽（图3）,以防转动（型号后缀N2）定位 槽位置互成180°定位槽的尺寸和公差符合ISO 20515:2012标准，如表2中所列图3 -带定位槽的四点轴承性能等级SKF探索者轴承为应对现代机械设备越来越高的性能要求，SKF开发了 SKF探索者性能等级的滚动轴 承。
通过优化内部几何结构和所有接触面的表面光洁度、重新设计保持架，结合极纯净和均 质的钢材与独特的热处理技术，并提高钢球的质量和一致性，使SKF探索者角接触球轴承 在性能方面实现了显著改进这些性能提高具有如下益处：更高的动载荷承载能力降低对重轴向载荷的敏感度提高耐磨性降低噪音和振动水平减少摩擦热量 显著延长轴承的使用寿命这种轴承通过缩小尺寸和减少润滑及能耗，降低对环境的影响同样重要的是，SKF探 索者轴承可减少维修并有助于提高生产率SKF探索者轴承在产品表中标有“*”号轴承保留早期标准轴承的型号但每个轴 承及其包装上都标有“ SKF Explorer ”名称轴承数据尺寸标准外形尺寸：ISO 15:2011 例外情况：locating slots:ISO 20515:2012 (table 1)公差更多信息NormalCheck availability of P6Except for:TolerancesSKF Explorerbearings:P6 and width tolerance reduced to 0/-40 m公 差值：ISO 492:2002 (table 2、 table 3)接触角QJ 2、QJ 3 和 QJ 10 系列：35°QJ 12 系列：45°内部游隙普通检查是否提供C2、C3、C4或 部分标准游隙级别相关信息T轴承内部 游隙）游隙值：ISO 5753-2:2010（表4）这些数值仅适用于未安装的 轴承单元在测量载荷为零的 条件下。
不对中a 2弧分内外圈之间允许的不对中误 差取决于轴承的尺寸和内部 设计、运行中的径向内部游 隙和作用在轴承上的力和力 矩因此，此处仅列出近似 值任何不对中将增大轴承 噪音并减少轴承使用寿命载荷最小载荷其他相关信息 T所需最小 载荷）ng轴承支撑部件的重量及外 力通常超过所需最小载荷如 未达到所需最小载荷，必须对 轴承施加额外的轴向载荷，例 如使用弹簧轴承当量动载 荷用于承受径向和轴向载荷的定 位轴承：其他相关信息（T 轴承当量动载荷）F/F W e T P 二 F + Y F ar r 1 aF/F > e T P = X F + Y Fa r r 2 a为达到所需性能，SKF建议：QJ2、QJ3和QJ10系列轴承FgFQJ12系列轴承FFa r与径向轴承共同使用且具有径 向自由度的推力轴承（图1）:QJ 2、 QJ 3 和 QJ 10系列轴承P二FaQJ 12系列轴承P二Fa进行计算轴承当量静载 P二F + Y F0 r 0 a荷其他相关信息 进行计算（T 轴承当量静载荷）符号C0基本额定静载荷[kN]（T产品表）dm轴承平均直径[mm]二（d + D）e计算系数（T产品表）Fa轴向载荷[kN]Fam最小轴向载荷[kN]ka最小载荷系数（T产品表）Fr径向载荷[kN]n转速[r/min]P轴承当量动载荷[kN]P0当量轴承静载荷[kN]X， 丫0,计算系数（T产品表）丫1, 丫2温度极限角接触球轴承的允许工作温度可能取决于：轴承套圈和钢球的尺寸稳定性保持架润滑剂当温度超出允许的工作温度范围时，请联系SKF应用工程服务部门。
轴承圈和钢球SKF角接触球轴承经过特殊热处理轴承的热稳定性至少可达150 °C （300 °F） 保持架钢、黄铜或PEEK保持架可以在套圈和钢球允许的运行温度下运作润滑剂润滑一节中提供了 SKF润滑脂的温度限值 使用非SKF提供的润滑剂时，应根据SKF交通灯概念评估温度限制允许转速可以使用产品表中列出的额定转速并应用速度下的信息来估算允许转速轴承布置的设计用作推力轴承四点接触球轴承通常纯粹作为推力轴承，与径向轴承一起使用按上述方式使用时, 轴承安装到轴承座上后，应留有一定的径向游隙（图4） /// V、__ J_图4 -安装在轴承座内的轴承带有径向游隙当四点接触球轴承与圆柱滚子轴承一起使用时，在安装这两种轴承后，圆柱滚子轴承的 径向内部游隙应小于四点接触球轴承的理论径向内部游隙可以根据以下公式计算理论径 向游隙C 二 Cr a式中Cr二理论径向内部游隙Ca二轴向内部游隙（表1）四点接触球轴承的外圈必须能够承受热膨胀移动因此，不应轴向夹紧外圈，而是应 在外圈和端盖法兰之间保留一条细小的间隙为防止外圈转动，应使用带定位槽的轴承（图1）如果必须夹紧外圈，在安装时，要确保外圈在轴承的中心位置。
垂直轴在垂直轴上使用带机削黄铜保持架（型号后缀MA）的四点接触球轴时，极限转速应降 至产品表中所列值的70%与所有垂直轴配合使用时，请确保轴承得到充分润滑载荷比四点角接触球轴承只有在钢球仅与一侧内圈及对侧外圈接触时才能正常工作载荷比 如下所述时属于上述情况QJ 2、QJ 3和QJ 10系列轴承F/F >a rQJ 12系列轴承F/F >a r载荷比小于推荐值时将缩短轴承使用寿命型号系统大部分SKF滚动轴承型号根据系统确定，该系统由基本型号外加或不外加一个或多个 前缀和/或后缀组成（一基本轴承型号系统）12345示例6.16.26.36-46,5&6四点接触球轴承示例和应用选择如下QJ 318N2PHAS式 中QJ 318N24PHAS51 前缀（不适用）2 基本型号：QJ 318已在表1中列出后缀-内部设计（不适用）后缀-外部设计（密封件、开□环槽等）N2FAMAPHAS6.1外圈带两个互成180°的定 位槽（凹槽）后缀-保持架设计机削钢保持架，外圈引导机削黄铜保持架，外圈引导玻璃纤维增强PEEK保持架，引导面上带润滑槽，外圈引导后缀-材料-热处理（不适用）后缀-精度、游隙、预载荷、 静音运行B20缩小的宽度公差P6尺寸精度和旋转精度符合P6 公差等级P62P6 + C2P63P6 + C3P64P6 + C4P6CNLP6 + CNLCNL普通组下半部分范围的轴向内 部游隙C2轴向内部游隙小于普通级C2HC2范围上半部分的轴向内部 游隙C2LC2范围下半部分的轴向内部游隙C3轴向内部游隙大于普通级C4轴向内部游隙大于C3344524C2H + CNL后缀-轴承组、配对轴承（不适用）6-4 后缀-稳定化S1 轴承圈在工作温度 W 200 °C（390 °F）时保持尺寸热稳定 性&.S 后缀-润滑（不适用）后缀-其他变型309829 更大钢球。
