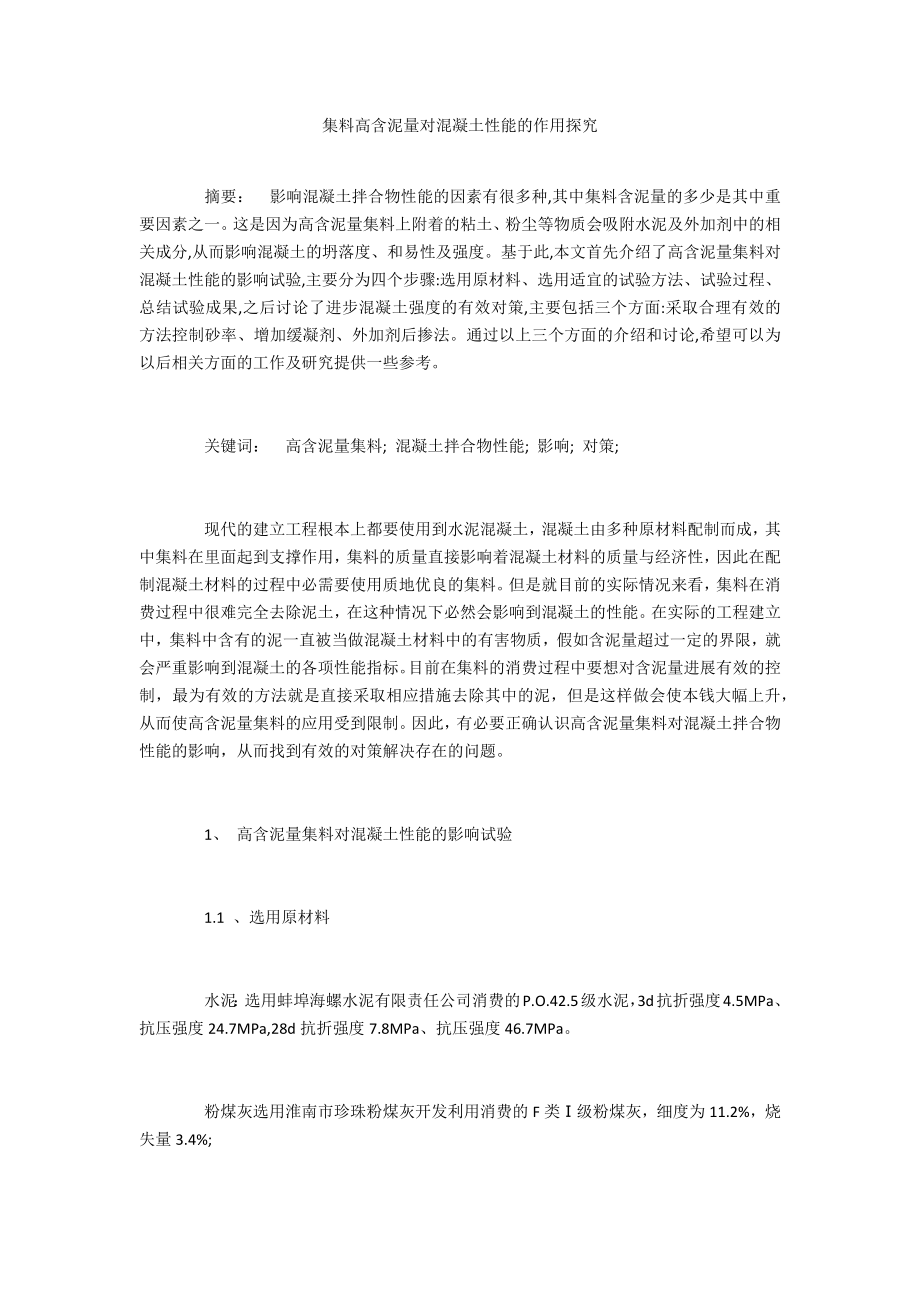

集料高含泥量对混凝土性能的作用探究 摘要： 影响混凝土拌合物性能的因素有很多种,其中集料含泥量的多少是其中重要因素之一这是因为高含泥量集料上附着的粘土、粉尘等物质会吸附水泥及外加剂中的相关成分,从而影响混凝土的坍落度、和易性及强度基于此,本文首先介绍了高含泥量集料对混凝土性能的影响试验,主要分为四个步骤:选用原材料、选用适宜的试验方法、试验过程、总结试验成果,之后讨论了进步混凝土强度的有效对策,主要包括三个方面:采取合理有效的方法控制砂率、增加缓凝剂、外加剂后掺法通过以上三个方面的介绍和讨论,希望可以为以后相关方面的工作及研究提供一些参考 关键词： 高含泥量集料; 混凝土拌合物性能; 影响; 对策; 现代的建立工程根本上都要使用到水泥混凝土，混凝土由多种原材料配制而成，其中集料在里面起到支撑作用，集料的质量直接影响着混凝土材料的质量与经济性，因此在配制混凝土材料的过程中必需要使用质地优良的集料但是就目前的实际情况来看，集料在消费过程中很难完全去除泥土，在这种情况下必然会影响到混凝土的性能在实际的工程建立中，集料中含有的泥一直被当做混凝土材料中的有害物质，假如含泥量超过一定的界限，就会严重影响到混凝土的各项性能指标。
目前在集料的消费过程中要想对含泥量进展有效的控制，最为有效的方法就是直接采取相应措施去除其中的泥，但是这样做会使本钱大幅上升，从而使高含泥量集料的应用受到限制因此，有必要正确认识高含泥量集料对混凝土拌合物性能的影响，从而找到有效的对策解决存在的问题 1、 高含泥量集料对混凝土性能的影响试验 1.1 、选用原材料 水泥：选用蚌埠海螺水泥有限责任公司消费的P.O.42.5级水泥，3d抗折强度4.5MPa、抗压强度24.7MPa,28d抗折强度7.8MPa、抗压强度46.7MPa 粉煤灰选用淮南市珍珠粉煤灰开发利用消费的F类Ⅰ级粉煤灰，细度为11.2%，烧失量3.4%; 细集料选用南昌赣昌砂石消费的Ⅱ区中砂，细度模数为2.53，含泥量为6.8% 粗集料选用安徽省文一点石矿业消费的5～25(mm〕粒级Ⅱ类碎石，含泥量2.5% 外加剂选用江苏苏博特新材料消费的高性能缓凝型减水剂，减水率检测结果为28% 水采用可饮用水，同时以上材料其他方面性能指标符合标准要求 1.2、 试验方法 试验的标的物我们选用常见的设计要求，混凝土强度等级到达C30的标准，并根据?公路工程集料试验规程?〔JTG E422022〕对砂石的含泥量进展相应的检测。
根据?普通混凝土拌合物性能试验方法标准?〔GB/T 500802022〕对新拌混凝土的坍落度及和易性进展认真的检验初次检测工作完成后，使用密封桶将混凝土密封保存〔从拌合物加水开场起算60min〕，之后翻开密封桶并再次检测混凝土的坍落度及和易性；然后根据?混凝土物理力学性能试验方法标准?〔GB/T 500812022〕对成型的混凝土试件进展相关的力学性能测试 1.3、 试验过程 在试验过程中，前次试验所用的砂石为未经冲洗的试样，后次试验所用的砂石材料都经过自来水的冲洗，从而不同程度的降低了其含泥量相关的检测结果显示，砂的含泥量在冲洗后为1.3%，碎石的含泥量那么只有0.4%之后根据?普通混凝土配合比设计规程?〔JGJ 552022〕进展试配工作，比照用水冲洗过的集料所配制的混凝土和没有用水冲洗过的集料所配制的混凝土之间的性能差异，在配制的过程中要对用水量及外加剂掺量进展反复的调节，并在基准配合比不变的情况下，采用不同的砂率进展拌和试验 1.4、 试验结果 试验结果说明：一样配合比情况下，集料含泥量越高，其拌合物坍落度及抗压强度越小，经时损失越大，坍落度及强度与集料的含泥量成反比关系；假如混凝土中的集料含泥量比拟高，那么通过增加混凝土中外加剂用量可以使混凝土60min之内的流动度得到有效的保证。
但是无论是增加混凝土中的外加剂还是增加混凝土中的用水总量，高含泥量集料对混凝土的抗压强度都会产生非常大的影响，会明显降低混凝土的抗压强度不过，通过在混凝土中增加外加剂要比增加用水量更可以提升混凝土的抗压强度，而且也更加符合试验配制强度的要求 2 、进步混凝土性能的有效对策 2.1、 采取合理有效的方法控制砂率 在配制混凝土时，要对混凝土配比的根本原那么和试验原材料的特点进展充分的考虑添加的外加剂总量应该严格控制，水胶比和胶凝材料维持原来的比例，对不同组别混凝土的砂率进展有效的控制，使其保持在48%、44%、40%和36%这样就可以有效的判断混凝土的性能与混凝土砂率之间的关系表1的试验结果说明，进步混凝土中的砂率会相应的增加混凝土的初始坍落度及其30min内的坍落度数值，但混凝土的强度会降低在一定砂率范围内，当水及胶凝材料的用量不变且减少混凝土的砂率时，骨料之间的摩擦力度加大，从而促使混凝土的流动性减小，进而导致混凝土的坍落度相应的减小假如砂子在混凝土中的含量过少会使混凝土的保水性能受到直接的影响，从而导致出现离析情况因此，在配制混凝土的过程中一定要严格的控制含砂率，从而使混凝土的性能得到有效的进步。
2.2、 增加缓凝剂 保证用水量和初始坍落度数值不变，在混凝土中增加缓凝剂可以使外加剂的使用量有效减少，而且也不会影响到混凝土的强度保证用水量和外加剂的使用量不变，增加混凝土中缓凝剂的使用量，会进一步拉长混凝土的凝结时间，并使混凝土的坍落度得到有效的改善，出现这种情况的原因主要是：缓凝剂在固体液体这个界面具有良好的吸附效果，可以有效的改变固体粒子外表的性质另外，缓凝剂吸附水分子之后会形成一层比拟厚的水膜层，从而使晶体之间无法进展接触，进而改变构造的形成过程，最终导致水泥水化的过程被进一步延缓，这样就会延长高含泥量混凝土的凝结时间，从而有效地抑制了坍落度的损失 表1 砂率对高含泥量集料混凝土的影响 2.3 、外加剂后掺法 在混凝土的配制过程中使用外加剂后掺法可以使外加剂的使用量有效的减少与一般的方法相比采用外加剂后掺法使用一样数量外加剂可以使混凝土的坍落度损失有效的降低而且对于混凝土的强度来说外加剂不管是先掺还是后掺都不会有很大的影响集料中的泥和水泥等物质都会吸附外加剂，混合料搅拌一段时间之后再将外加剂掺入进去，可以使一层水膜在集料的外表逐渐形成，从而减小外加剂的吸附，在溶液中含有比拟适中的外加剂的情况下，使外加剂对集料的敏感程度降低，就可以相应的增强外加剂的减水功能，从而使混凝土坍落的损失程度有效的减小。
因此，采用外加剂后掺法可以使混凝土的性能有效的进步 3 、结论分析 (1〕在混凝土的配制过程中使用高含泥量集料会明显降低混凝土的强度不过，掺入适量的外加剂之后可以使混凝土的60min流动值和强度设计要求得到有效的保证 (2〕一味的增大混凝土砂率，会减小高含泥量集料混凝土的初始坍落度和30min坍落度，增大坍损值将砂率降低并维持在合理的范围内可以在一定程度上改善高含泥量集料混凝土的坍落度经时损失 (3〕将缓凝剂掺入高含泥量集料中可以使坍落度经时损失有效减少，且不会在很大程度上影响混凝土的强度 (4〕采用外加剂后掺法可以明显减少高含泥量集料混凝土的坍落度经时损失，并且不会在很大程度上影响混凝土的强度 4 、完毕语 总而言之，在现代建立工程施工中对于集料含泥量问题一定要给予高度的重视，对于存在的问题要及时采取合理有效的措施加以解决，例如控制砂率、增加缓凝剂以及外加剂后掺法等，从而合理调整混凝土坍落度的同时还不会对混凝土的强度产生影响，最终有效的提升混凝土的性能 参考文献 方歆,魏鹏,曾春明.集料含泥量对聚羧酸减水剂的影响及处理方法初探.江西建材,2022(24):10. 【2】李雯霞.砂中含泥量对混凝土性能的影响研究.粉煤灰,2022(3):33-35.。
