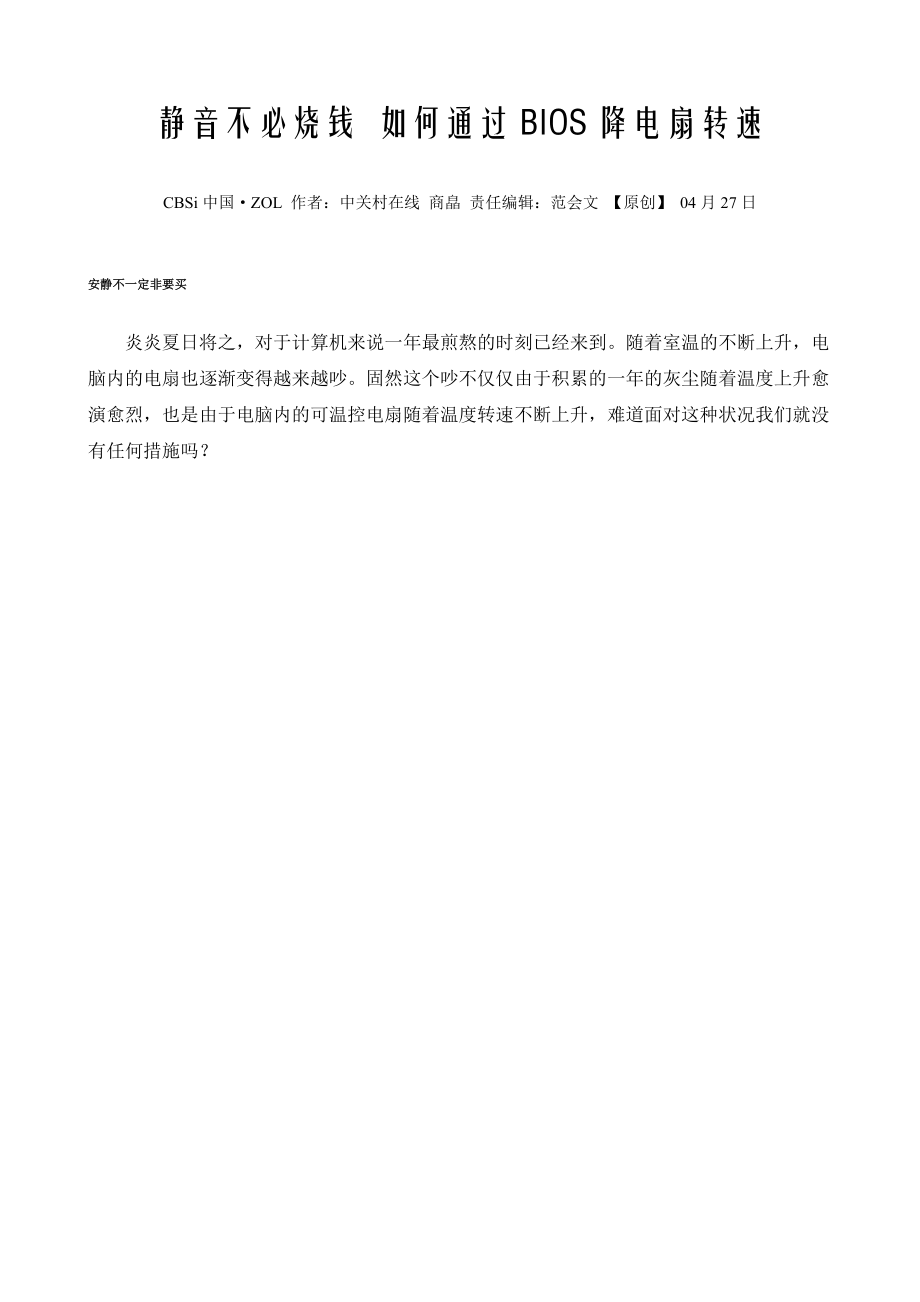

静音不必烧钱 如何通过BIOS降电扇转速CBSi中国·ZOL 作者：中关村 商皛 责任编辑：范会文 【原创】 04月27日安静不一定非要买 炎炎夏日将之，对于计算机来说一年最煎熬的时刻已经来到随着室温的不断上升，电脑内的电扇也逐渐变得越来越吵固然这个吵不仅仅由于积累的一年的灰尘随着温度上升愈演愈烈，也是由于电脑内的可温控电扇随着温度转速不断上升，难道面对这种状况我们就没有任何措施吗？ 那自然是不也许，既然是温控电扇，那就意味着总要有一种温控方略，通过我们手动调节温控方略，我们可以起到较好的限制转速的作用，而这篇文章的作用就是来为人们解说一下与PWM电扇有关的点点滴滴，但愿人们可以喜欢产品：UF140 九州风神 散热器 PWM电扇是什么PWM电扇是什么 一方面给人们解释一下PWM电扇是什么，PWM电扇就是我们常说的可调速电扇、温控电扇、4线电扇，综上所述她有着多种各样的称呼，而一般来说我们的辨认措施就是看线与接头，拥有4条分别为黑色、黄色、绿色、蓝色的线缆（固然有些高档产品为了好看会采用单色）的电扇则为PWM电扇电扇类型图片线1线2线3线4一般地线12V无无 可测转速地线12V扇to板 无可控速地线12V扇to板板to扇 注：一般电扇也许有多种接口，也也许不是12V电压，但是归根究竟都是只有电压与地线两条线缆。
那肯定会有朋友要问，是不是只有PWM电扇可以调速？答案与否认的一般的电扇可以依托调节电压来控制转速，而PWM电扇拥有调节电压以及调节PWM信号两种方式（涉及占空比与频率两种方式，固然PC电扇一般只采用占空比这一种方式）来控制转速，相对来讲更加全面 固然我们也要明确一点，如果把PWM电扇的最后一根信号线去掉，那么该电扇就会以全速运转 那么既然人们都可以调速，为什么我们还要将PWM电扇称为调速扇呢？那是由于从某些角度上讲，调节电压的器件要比调节PWM信号的器件要复杂并且昂贵，做成电压调节式并不划算固然当年以技嘉为首的某些品牌的确这样干过……）来自华硕的Maximus IV Extreme拥有6个4Pin电扇接口 但是这就代表全温控嘛？ 相信还会有人问，那么使用PWM电扇，并且插在相应的插孔，是不是就可以自动控制转速了呢？答案仍旧与否认的我们需要将PWM电扇绑定一种温度传感器，并且给出相应的转速方略，才可以实现自动调节转速，否则你得到的只是一枚不需要额外设备就可以手动调节转速的电扇 固然笔者也要加一句，目前的主板都会有一种固定绑定CPU顶盖温度传感器的电扇插孔，因此只要不是山寨板子，我们至少都可以拥有一种可以根据CPU温度自动调节的电扇。
产品：UF140 九州风神 散热器 原装散热器所有使用PWM电扇原装散热器所有使用PWM电扇 那么相信有诸多朋友要问，是不是PWM电扇很昂贵呢？事实上这个东西的成本只是比一般电扇略高，并且非常常用我们可以看到某些低端CPU自身价格就仅为300元出头，但是仍然带有拥有PWM调速功能的散热器，这充足阐明了这东西的成本但是如此英特尔已经薄到如此限度的散热器仍旧使用了PWM电扇 那么既然原装散热器也采用了PWM电扇，那为什么诸多时候又吵又热呢？由于散热器自身是一种系统，涉及导热、排热两部分，其中本体重要负责导热，而电扇重要负责排热如果本体尺寸较小，导热能力不强的话，温度会不久布满散热器，电扇就被迫以很高的速度来排走这些热量，因此我们使用的原装散热器诸多时候温度也不是很乐观的AMD的高品位散热器仍旧也采用了PWM电扇 这个时候肯定就有人觉得那还是定速电扇好，由于她无论什么时候都是一种噪音事实上绝非如此，我们需要考虑到定速电扇会在待机时提供过高的散热能力，而在满载状况下很也许无法提供足够的散热能力，毕竟定速电扇要权衡噪音，如果设定在满载的散热能力相信人们都会受不了的产品：UF140 九州风神 散热器 最高转速不低 为什么还能静音最高转速不低 为什么还能静音 相信这个时候就有人想要抽笔者了，说了半天定速电扇不好，但是虽然用了PWM电扇仍然也许很吵不是吗？答案是肯定的，但是笔者觉得静音要和人所处的环境和忍耐能力有关，无论是CPU还是显卡目前都采用动态频率和负载设计，只有在高负载状况下才会发出比较高的热量，而相对来讲处在这种状况下的人忍耐能力也是要相对强诸多，由于很大状况下注意力不会集中在散热器的噪音上。
也就是说，PWM电扇虽然不能给我们一种完全静音的体验，但是她会随着电脑的负载（事实上就是发热）来调节自己的工作状况，只要电脑一闲下来，她也不久会减少转速虽然不能解决满载的时候很吵的状况，但是好歹还是让你安静了某些 但是我们也是要注意的，如果散热器本体过于简陋，那么除非是完全待机状况，电扇都会以比较高的速度运转，如果在这种状况下你还觉得吵，那么我们还是应当考虑一下买一种全新的散热器增大散热器的体积和热管数量是有效提高散热器性能的措施 好了，说到这就跑题了，笔者的原意是教给人们通过调节PWM电扇的温控方略来尽量多的安静一点，不是忽悠人们花更多的钱买更大的散热器，这个问题就此打住 下面笔者来给人们讲讲温控方略都涉及哪些东西为了以便人们就请看如下这张表：参数示例解释起转点20℃电扇不小于该温度开始工作加速起点45℃电扇所设定的最低转速工作在此温度之下最高速点65℃电扇所设定的最高转速工作在此温度之上最低转速0%电扇的最低转速最高转速100%电扇的最高转速 也许人们看着这张图表比较茫然，下面笔者就拿超频三的黄海至尊版做个例子这款散热器采用了PWM电扇，最低转速800RPM，最高转速RPM。
如果我们按照上表中的数字设定，那么得到的成果如下：作为高品位散热器 黄海至尊版自然也采用了PWM电扇某电扇占空比示意 特别需要注明的是，上图中的0%-100%指的并非电扇转速，而指的是PWM信号的占空比占空比与转速之间有一种相应范畴，并且并非一次线性关系但是可以拟定的是，占空比越高，转速越高超频三 黄海至尊版按照上表调节方略的实际转速 可以看到在45度如下CPU电扇始终处在一种非常低的转速区间，可以保证良好的静音效果，而电扇会努力控制CPU温度在65度之下从理论上讲如果想要PWM温控电扇尽量的安静，那么就按照如下几点来调节：尽量高的起转点，尽量高的加速起点，尽量高的最高速点至于电扇的转速区间，笔者建议调节为0%-100% 一般来说使用PWM电扇吵也许是如下几种状况：最低转速不为0%；加速起点过低；最高速点过低；最高速度为100%（事实上有些状况下这并不是错误），因此就让我们一起来看看，怎么调节电扇方略 尚有一点笔者要阐明一下，并非所有主板都拥有所有这5项调节，有些主板会简略到只剩余2项的限度，但是仍旧可以满足我们静音的需求 在开始教人们调节之前，先来给人们讲一种事情，相信所有人都懂得满载温度是越低越好，那么待机温度是越低越好嘛？答案是错的！如果你的电脑待机温度与满载温度相差过大，那么就证明你的电脑并没有较好的根据发热来减少散热系统的工作强度，笔者建议把待机温度控制在45度为宜，再低则没有任何的必要。
产品：UF140 九州风神 散热器 开机就动手 BIOS内调节开机就动手 BIOS内调节 好了，说动手就动手，下面我们来看看BIOS里边是如何调节转速的由于各个品牌主板各不相似，并且时间也是有限，因此笔者先以自己办公机所用的华擎890GM Pro3为例，请人们原谅至于其她品牌的主板，笔者也会在后续单独撰写文章或者采用征稿的形式完毕，请人们期待硬件监控器页面 一般来讲调节电扇转速的页面位于硬件监控器（本页面名字叫做H/W Monitor，绝大多数主板中会浮现Monitor或者Health的字样）的子页当中控速开关 一方面是控速开关，一般起名器会叫做PWM Fan、Samrt Fan、Queit Fan等等，一方面我们将她打开（Enabled）设定目的温度 笔者的主板就属于简略到只有两项的限度，如果您在这块只找到一种温度选项，那么她肯定是最高速点的温度，将她调节到最大如果只有2个，那么基本上拟定没有起转温度设定最低转速 另一项则为转速，一般名字会叫做什么Speed或者PWM或者带有%符号如果您只找到一种，那么肯定是最低转速在这块主板中是按照档位划分，其中1最低，我们调为最低 在我们这块主板当中，电扇不容许停转，最高转速固定，只能调节最高转速点以及电扇加速，但是仍旧能保证较好的静音效果。
在笔者的主板上，大概为50度开始加速，65度满速虽然表面上看常年待机45度不是什么好看的数字，但是对于一款放置在噪音敏感位置的小机箱来说，算得优秀产品：UF140 九州风神 散热器 界面更友善 各品牌软件界面更友善 各品牌软件 然后再来看看笔者这块主板所附带的软件，OC Tuner做主板软件华擎起步较晚，相对一线厂商还是有一定距离，但是软件与BIOS之间的一致化倒是解决的比较好，下面先让我们来看图：软件主界面 主界面还是很潮流的，就是排布不是很科学红框内有调节选项 可以看到红框内的调节选项与BIOS里边完全相似，只需要根据自己的需求选择完毕，然后摁Go就可以变化设立 特别需要注意的是，有些软件虽然与BIOS选项同样，但是调节之后的选项并不储存在BIOS当中，需要每次跟着系统重新引导才干设立回去，实在是不划算产品：UF140 九州风神 散热器 显卡也不放过 刷BIOS是最佳途径显卡也不放过 刷BIOS是最佳途径 然后我们来讲讲显卡，目前绝大多数高品位显卡也采用了PWM调速进行控制温度，固然显卡并没有开放一种BIOS调节界面，因此我们只能通过手动修改再刷回去的措施来实现 一方面来看看N卡，笔者找了一张来自索泰的公版GTX580为例：N卡BIOS修改工具 在NiBiTor当中，我们能修改的只有最低转速和最高转速，其他所有数字都是显卡自己控制，如果你够胆量，可以将最低转速调节到更低的数字（由于显卡集成度要高得多，有些地方温度比核心温度更高，但是显卡电扇转速却是以核心温度为基准，因此要谨慎调低。
如果觉得满载温度太难看，可以把85调节为100，温度可如下降不少 而A卡就要复杂不少，笔者就以蓝宝石的公版HD6970为例：A卡调节方式AA卡调节方式A A方式设定的十分简朴，起转点，最高速点以及起转速度A卡调节方式BA卡调节方式B B方式则是根据自己的需要调节一系列温度点，更加繁琐产品：UF140 九州风神 散热器 定速电扇仍旧可以实现静音定速电扇仍旧可以实现静音 好了，看了这样多东西，是不是感觉到自己仍然拥有相称的温度控制能力呢？那肯定有网友要问，如果我使用的是3Pin电扇，那我是不是一定非得换电扇呢？如果我用的是某个神扇她就是没有4Pin的，我想让她PWM与否可以？答案是肯定的，就请看这个东西：传说中的3Pin to 4Pin转换器 顾客可以从淘宝上找到这样一款产品，她可以将PWM信号转换为电压变化，默认相应比例为0%相应4.8V，100%相应12V，可以通过旋钮调节0%相应的电压这样哪怕你手里拥有非常优秀的3Pin电扇，也可以使用了产品：UF140 九州风神 散热器 市售120mm精品PWM电扇点评（上）市售120mm精品PWM电扇点评（上） 虽然说我们的目的是不烧钱，但是还是给人们某些烧钱的选择吧：安耐美 三色闪银阿波利斯 作为国际出名的电扇生产公司，这款三色闪银阿波利斯无论是外观还是静音效果都属绝对上乘，固然价格也是绝对一流，对于那些喜欢亮丽外观的朋友来说，这是你最佳的选择。
安耐美 白蝠 应当是说上一代产品了，采用特制的蝠翼扇叶配合美丽的白色灯光，磁浮轴承也带来了较好的静音效果，美中局限性的是风压相对偏弱，但是考虑到其静音效果仍然算得不错安耐美 静蝠PWM 全新的静幅系列本意为替代过去的白蝠、银幅以及火幅，拥有定速、手动调速、PWM、LED四种型号PWM型号拥有与白蝠相仿的性能，但是价格方面要更加优厚，对于那些对于灯管不需要或者不敏感的顾客来说，这是更高性价比的选择Arctic F12 PWM 改名为Arcitc的AC这款产品为非常原则的万用型PWM电扇，9,片扇叶，FDB轴承比双滚珠噪音更小起转点低至400RPM，非常适合对于待机噪音规定极高的顾客，相比无边框产品拥有更高的风压以及更高的噪音（虽然标称相似），扇叶方向也是相反 Arctic F12 Pro PWM 另一款无框型号则只能安装在出风方向，只有7片扇叶，相对来讲更加注重静音效果Zaward 高尔夫球扇 被吹得神乎其神的高尔夫球扇，靓丽的外观以及高昂的价格，性能方面中规中矩，但是必须承认其转速设定的实在是很低很低，要是再能听到噪音也说但是去了产品：UF140 九州风神 散热器 市售120mm精品PWM电扇点评（下）市售120mm精品PWM电扇点评（下） 相对于其她尺寸，120mm电扇拥有更多的精品，一方面是由于主流产品的散热孔大小都设计为此，但是更重要的一方面就是工业设备当中120mm电扇也为主流，因此技术可以随之直接拿来，十分以便。
Coolink SWiF2 120P 相比兄弟公司Noctua，这款SWiF2 120P还是要相对厚道许多，800-1700RPM的转速，多达11片扇叶都充足体现出了这是一款性能级产品，独特的绿色扇叶也符合少数人对于外观的需求Coolink SWiF2 120P 被万人吹捧的9s以135一把的天价迅速在市场上销售，连笔者也入了2把，但是我们也得承认用于工业设备的产品在诸多方面的确比PC级别的产品要强，这款产品的问题就在于货源非常紧俏，并且有些货色实在是不靠谱，谨慎吧NoiseBlocker M12系列 被人称为权贵扇的NB牌M12电扇以200元的天价在中国市场上销售，但是开卖不久就被人指出做工粗糙的堪比便宜货，固然这款电扇独特的减震边框设计以及号称极为高品位的油轴还是比较故意思的，至于对不对得起价格就另说了九州风神 UF120 国产厂商能做到如此水平的产品的确不容易，九州风神的这款产品采用了独特的包胶减震边框设计，同步也放弃了国产厂商的万年油轴思路，采用了双滚珠轴承，有效保证长寿命再加上这款产品最低转速仅为500RPM，的确可以说是国产PWM电扇的新标杆超频三 F-128 来自超频三的这款产品可以说是市面上最常用的PWM电扇，附带的显卡4Pin转接头也是目前诸多人苦苦寻觅的对象，如果您追求一款高性价比的产品，这可以算是个好选择。
产品：UF140 九州风神 散热器 全静音是执念 根据需求适度选择全静音是执念 根据需求适度选择 最后笔者还是想和人们聊一聊有关什么才算是真正的静音诸多人总在说，我要什么无电扇，我要所有扇子转速都低于多少多少，我要在什么环境下听不到声音的确人的愿望都是好的，但是有些东西我们也需要量力而为诸多并不算太静音的电脑放在图书馆中仍然听不到什么声音 归根究竟为什么？ 在文章的最后笔者必须得承认，采用PWM电扇事实上是对静音和散热之间求一种平衡点，PWM电扇并不能解决满载状况下的噪音问题，如果想要追求极致的静音效果，那么肯定还是需要使用定速电扇但是必须同步增大散热器的规模，或者减小硬件的发热量 总之，静音是一种执念，对于极限玩家来讲这的确是一种追求，但是对于一般消费者来讲，在机箱上采用低转速电扇，核心硬件散热采用PWM电扇可以有效保证散热与静音的平衡笔者在这里祝愿人们都能找到适合自己的散热方案，也请人们期待笔者对于各个品牌主板BIOS设定PWM电扇的后续文章，届时候我们再会。
