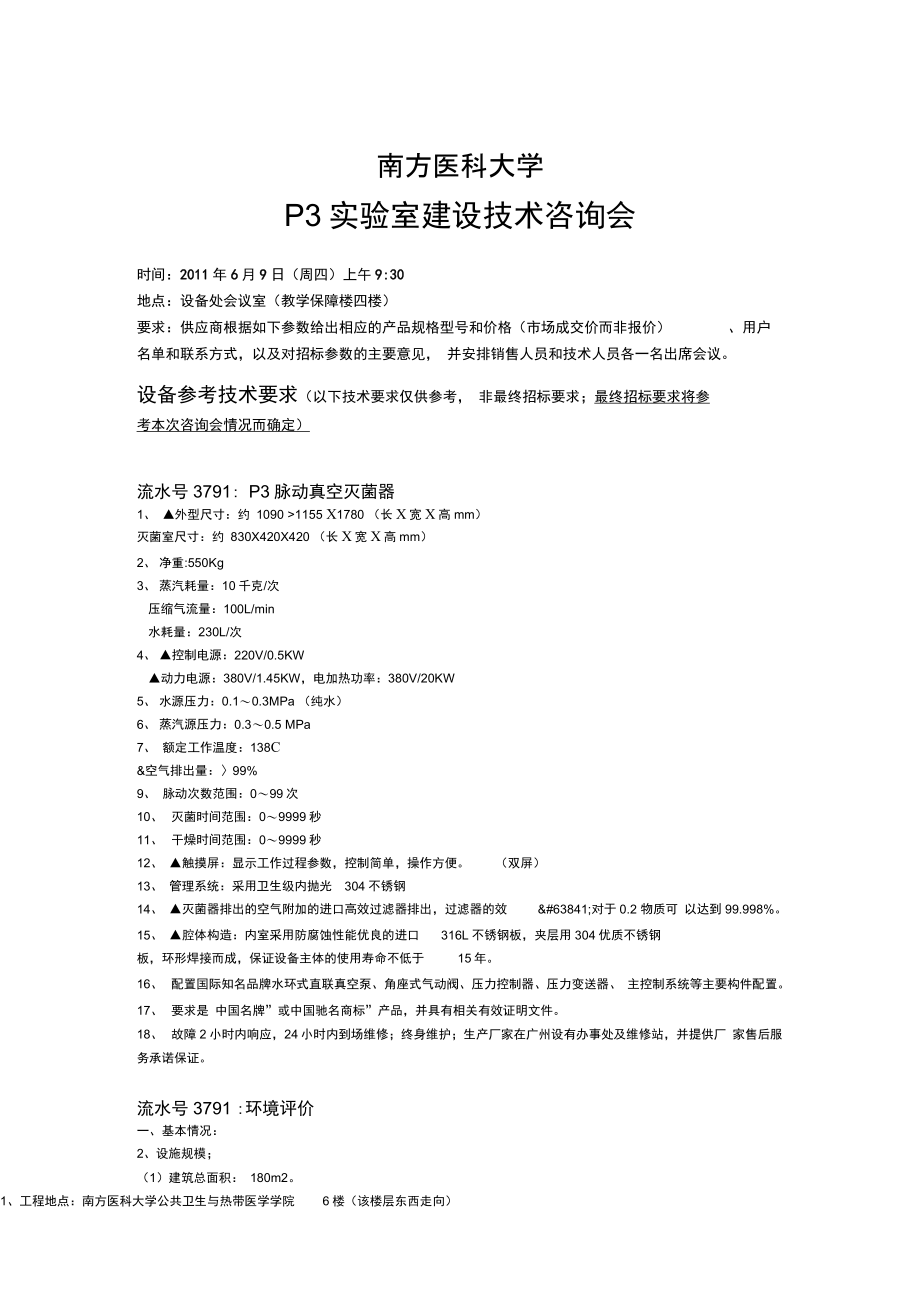

1、工程地点：南方医科大学公共卫生与热带医学学院6 楼（该楼层东西走向）南方医科大学P3 实验室建设技术咨询会时间：20112011 年 6 6 月 9 9 日（周四）上午 9:309:30地点：设备处会议室（教学保障楼四楼）要求：供应商根据如下参数给出相应的产品规格型号和价格（市场成交价而非报价）、用户名单和联系方式，以及对招标参数的主要意见， 并安排销售人员和技术人员各一名出席会议设备参考技术要求（以下技术要求仅供参考， 非最终招标要求；最终招标要求将参考本次咨询会情况而确定）流水号 3791: P3 脉动真空灭菌器1、 外型尺寸：约 1090 1155X1780 （长X宽X高 mm）灭菌室尺寸：约 830X420X420 （长X宽X高 mm）2、 净重:550Kg3、 蒸汽耗量：10 千克/次压缩气流量：100L/min水耗量：230L/次4、 控制电源：220V/0.5KW动力电源：380V/1.45KW，电加热功率：380V/20KW5、 水源压力：0.10.3MPa （纯水）6、 蒸汽源压力：0.30.5 MPa7、 额定工作温度：138C&空气排出量：99%9、 脉动次数范围：099 次10、 灭菌时间范围：09999 秒11、 干燥时间范围：09999 秒12、 触摸屏：显示工作过程参数，控制简单，操作方便。
双屏）13、 管理系统：采用卫生级内抛光304 不锈钢14、 灭菌器排出的空气附加的进口高效过滤器排出，过滤器的效率对于 0.2 物质可 以达到 99.998%15、 腔体构造：内室采用防腐蚀性能优良的进口316L 不锈钢板，夹层用 304 优质不锈钢板，环形焊接而成，保证设备主体的使用寿命不低于15 年16、 配置国际知名品牌水环式直联真空泵、角座式气动阀、压力控制器、压力变送器、 主控制系统等主要构件配置17、 要求是 中国名牌”或中国驰名商标”产品，并具有相关有效证明文件18、 故障 2 小时内响应，24 小时内到场维修；终身维护；生产厂家在广州设有办事处及维修站，并提供厂 家售后服务承诺保证流水号 3791 :环境评价一、基本情况：2、设施规模；（1）建筑总面积： 180m22）设施建筑结构：在原有建筑物内建造二、主要工作服务内容：1、负责南方医科大学生物安全三级实验室环境影响报告书文件的起草、编制和送审工作，组织环评报 告评审会议，签定合同后 50 个工作日内送广东省环保厅审批；2、负责与广东省环保厅的关系协调，使南方医科大学生物安全三级实验室（BSL-3 实验室）环境影响报告书在议定的日期内取得广东省环保厅的同意项目建设的批复；3、保证南方医科大学生物安全三级实验室环境影响报告书通过广东省环保厅评审， 南方医科大学 BSL-3实验室能够取得广东省环保厅批准建设。
三、具体要求：（1）拟定项目工艺流程，以及主要设备的选型（2）拟定实验室水、能源及原辅材料名称和数量（3）拟定实验室研究的过程，污染防治措施、各类固体废弃物去向（4）拟定环境保护投资设施及费用（5）确认三废排放部位、主要污染物名称、三废排放浓度及排放量、排放规律、排放方式（6）拟定三废治理工艺及措施7）拟定实验室生物安全管理规定及章程、生物安全手册、应急预案等（8）进行实验室地址选择合理和区域总平面合理性分析与评价（9）进行拟建地及周边地区环境现状调查（10）进行拟建地及周边地区流行病学调查（11）对拟建地及周边地区现状大气、水、噪声、固体废弃物等污染情况进行调查（12）进行该项目建成后大气、水、噪声、固体废弃物等的环境影响评价（13）针对 BSL-3 实验室进行专项环境影响评价（14）对施工期产生的影响进行分析并提出防治措施（15）进行清洁生产与总量控制分析（16）进行环境经济损益分析（17）进行环境风险评价、提出环境管理措施（18）在以上工作内容基础上按国家环境影响评价技术导则编写环境影响报告书，并对结论负责环境影 响报告书质量满足广东省环境技术中心的技术审查要求和广东省环保厅的审批要求。
四、环境影响评价方法： 依据国家环境评价导则、按国家标准、广东省标准和广东省相关规定执行流水号 3947：实验室装修（一）、招标范围本次招标范围为南方医科大学三级生物安全（BSL-3）实验室设计、施工工程面积约：180m2,其中包括 1 间 BSL-3 实验室主要内容包括：装饰装修工程、通风空调工程、给、排水工程、电气工程、弱 电工程二）、招标原则要求： 本项目的全部技术指标，包括设计、施工、调试、维修全过程的各项目技术参数必须符合或高于本招 标文件与以下的国际和国家标准的指标：1、 实验室生物安全通用要求GB19489-20082、 生物安全实验室建筑技术规范GB50346-20043、洁净厂房施工及验收规范GB50591-20104、建筑装饰装修工程质量验收规范GB50210-20015、建筑内部装修设计防火规范 GB50222-956、建筑地面工程施工质量验收规范GB50209-20027、通风与空调工程施工质量验收规范GB50243-20028、空气过滤器GB/T14295-939、建筑给排水及采暖工程质量验收规范GBJ242-200210、建筑电气工程质量验收规范GB50303-200211、建筑与建筑群综合布线系统工程验收规范GB/T50312-200012、民用闭路监视电视系统工程技术规范GB50196-9413、有线电视系统工程技术规范GB50200-94三）、设计指标要求：序号房间名称压力 洁净度温度湿度 噪声 dBa 照度1监控室-18-25- 2002清洗间-18-25- 2003一更-18-25- 2004二更二 5Pa8 级 18-253060% 2005缓冲 115Pa 8 级 18-273070% 2006工作走廊二 30Pa8 级 18-273070% 3507缓冲 245Pa8 级 18-26 3508BSL-3 实验室 =60Pa 8 级 18-253060% 350（四）、主要材料及设备要求：1 、实验室主体抗震与结构要求 招标方负责实验室主体的抗震与结构符合国家标准要求。
2洁净装饰材料要求： 生物安全实验室的地面、墙面和吊顶的结构和材料必须有利于清洁和熏蒸消毒生物安全实验室墙的 内表面、地面和吊顶均应为防水、防火材料，便于清洗且不易渗漏 2.1 围护结构2.1.1 生物安全三级实验室主体和辅助房间的墙体（100mm）采用玻镁铝蜂窝夹芯彩钢板为实验室主体围护结构墙体的耐火极限为1 小时吊顶（50mm）采用玻镁铝蜂窝夹芯彩钢板为实验室主体围护结构彩钢板为宝钢 0.5m m墙体与吊顶、墙体与墙体为圆弧连接且应经久耐用，免维护2.1.2 楼上机房可不做装修，但必须做好地面防水和密闭机房的设计施工和楼板结构留洞招标方负 责，管道穿洞密闭中标方负责所有水管，电管和气管穿墙顶进入实验室区均需采用可靠密封装置2.2地面：2.2.1 生物安全实验室地面采用欧美进口 2mm 厚高级 PVC 免打腊同质透心卷材， 底层采用专用自流平 水泥找平，自流平水泥找平层厚度为 3mm2.2.2 卷材拼缝均为热焊熔接，平整无缝，与墙体均为 R50 圆弧连接地面上墙 120mm 2.2.3 清洗间、淋浴间地面采用防滑耐腐蚀地砖2.3吊顶：2.3.1 生物安全三级实验区以外房间、监控室、清洗间等，吊顶高度均为2.6m ，采用 50mm 玻镁铝蜂窝彩钢板围护结构。
2.4 门、视窗2.4.1 生物安全实验室由清洁区通向半污染区的门应设应急逃生门 在关门状态下、 应具有能够维持房 间内负压的密闭措施2.4.2 生物安全三级实验室及其缓冲间、辅助房间的门应具有电气互锁功能的不锈钢四框密闭门（304#材质），带观察窗，电子互锁和闭门器，兼有关门声光报警装置和紧急开关2.4.3 进入实验室外门设置电子磁卡密码门禁系统2.4.4 可视窗 材质： 304 不锈钢边框，双层 5mm 真空钢化玻璃 安装：根据建筑结构选定相应位置，以增加实验室的透视性和实验人员的舒适性，窗户与墙体呈一水 平面，表面光滑，易清洁；其强度和密封程度满足实验室压力需要25 传递窗2.5.1 传递窗箱体为 3mm 厚 304 不锈钢整体焊接，整体无间断密封圈，机械压紧式密封门传递窗内 腔四角圆弧，内腔无接缝处理，视窗门， 5mm 厚钢化玻璃总体要求： 电子互锁， 带暗藏式紫外灯 配备标准的过氧化氢熏蒸接口 ,安装时不得影响实验室墙体的 密封性3、净化通风要求：3.1 总体要求3.1.1 净化空调系统设计为节能直流式全新风系统，应使整个实验室区域气流方向和压差处于受控状 态，应既能保证实验室各房间的压力梯度控制，又可根据运行改变新风量。
整个生物安全实验室由投 标方自行设计负压净化空调送排风系统，送、排风系统应设置备用送、排风机，且必须互为备用，并 可自动切换，宜采用天加、特灵、约克、开利品牌，投标中需详述3.2.1 实验室：应使实验室的气流由 “相对清洁 ”空间流向 “相对污染 ”空间3.2.2 系统送风系统必须经过粗、中、高效三级过滤，且管道、阀门、风口均为304#不锈钢材质，易更换、易清洗，并设有终阻力报警3.2.3 核心区排风选用风口式扫描检漏排风过滤系统 （国家生物安全装备中心产品， 可在实验室内进行 扫描检漏），排风管道高于楼顶 2 米，经零压风帽直接向空中排放3.3 净化空调系统配置要求：3.3.1 系统的送、排风机应设置自动联锁装置，确保实验室系统启动时先开排风，后开送风；系统关闭 时先关送风，后关排风3.3.2 系统送风机组采用可靠变频风机， 自动恒定总风量和改变总风量 排风系统采用欧美发达国家进 口定（变）风量文丘里阀，自动控制总送、排风量风机须采用克禄格、尼克达品牌3.3.3 各定（变）风量设备要求具有 “与压力无关 ”的特性，即该设备不得根据系统运行时风管内的运行 压力变化而变化3.3.4 各系统污染区和半污染区的送、 排风主管处分别安装国家生物装备研究中心的生物密闭阀， 必要 时可自动完全关闭以进行整个区域的各房间内化学熏蒸消毒。
3.4 净化空调系统部件与材料：3.4.1 空调设备的选用应满足下列要求： （1）净化送风机组和排风机组为欧美发达国家进口或国内合资品牌，宜采用天加、特灵、约克、开 利品牌，配电极加湿器另配辅助风管式电加热装置机组的内表面及内置零部件应选用耐消毒药品 腐蚀的材质或面层，机组内壁采用不锈钢 2）机组内部结构应便于清洗，并能顺利排放清洗废水，不易积尘、滋生细菌3）送风空调机组的冷凝水排出口应具备自动防倒吸，并在负压时能顺利排出冷凝水的装置4）机组内各级空气过滤器前后应设置压差计，需要更换时有压力报警测量接管应通畅，安装严 密5）空调机组箱体的密封应可靠，当机组内保持1000Pa 的静压值时，箱体的漏风率不大于 1%，并附检测报告3.4.2 所有风管均应采用 20mm 橡塑保温3.4.6 所有送、排风管均为 304#不锈钢风管满焊4、强、弱电系统： 强电系统包括空调配电、实验室供电（ 380V、220V ）、照明、紫外线杀菌系统、自动控制等，弱电系 统包括程控交换、宽带数据网络、消防报警及综合布线；4.1 强电系统4.1.1 总布线：招标方将总电源线分别引至各层配电房的控制柜及配电箱，其后所有的桥架、线管、电 源线敷设、各个实验室的开关、插座、控制箱全部由中标方采购、安装，开关、插座、控制箱均必须 为国内名优产品；4.1.2 通风、空调的配电与控制由投标人自行设计，配电柜主要开关、接触器宜采用施耐德或 ABB 等 产品；4.1.3 实验室开关插座：实验室设置综合布线不锈钢设备带， 根据使用实验室的需要及功率， 设置开关插座； 使用国内知名品 牌；4.1.4 实验室的仪器设备和生物安全柜均采用隔离变压器安全供电系统，隔离变压器， 绝缘监测仪和报警装置均采用欧美发达国家成套进口产品，确保实验室安全供电。
洁净区内的照明均采用洁净气密型日光灯，灯管应为进口或合资产品淋浴间内的照明均采用防潮灯 具采用吸顶式密闭洁净灯具，并且具有防水功能实验室内应无强烈反光4.1.5 控制区内的开关、插座选用国内优质产品4.1.6 各实验室内用电应分开，采用独立的配电装置，干线必须单独敷设,配电箱应设在该实验室的清洁区内4.1.7 每间房间配置的电源插座应采用防水型插座，并根据需要考虑预留4.1.8 各房间的具体配电负荷应由中标单位与业主共同确认后方可设计施工4.1.9 导线采用阻燃型配电管线应采用金属管敷设4.1.10 不间断电源应保证主要设备在断电后 0.5 小时的供电要求，电源的切换不能影响主要设备的正 常运行（UPS 电源由甲方提供）41.11 主电源断电要有断电报警提示，以便实验室内的工作人员做现场紧急处理和撤离同时电源 切换实验室内不得出现正压4.1.12 技术夹层要设置维修照明4.1.13 实验室按要求安装紫外线杀菌灯4.2 弱电系统4.2.1 门禁：大门设置一套智能门禁，要求为刷卡识别；4.2.2 每个实验室及各功能房间安装一部，可以内部互通；4.2.3 每个实验室配备网络接口，均可与中心计算机室的电脑通讯、连接，进行数据交换；4.2.4 准备间、实验室、走廊等根据需要设置彩色变焦摄像头，主机、监视器布置在中控室内；4.2.5 主机采用硬盘录像系统，可提供 16 路不间断的记录要求。
5洗手消毒与给排水设备与管路5.1 每个主实验室的出口处设置自动感应洗手盆 1 套，感应龙头为国内名牌产品52 BSL-3 实验室排放的废水需单独收集并经可靠的高温消毒杀菌处理之后，才能汇入现有的污水 处理系统内6自动控制系统根据招标提供的图纸及招标要求， 投标人须据此理解实验室暖通系统的控制功能和要求做二次优化设 计：6.1 通风系统控制：6.1.1. 净化送风机组、排风机组送、排风机为两套，互为备用6.1.2 实验室安装电动生物安全密闭阀，消毒过程时关闭6.1.3.为了便于设备检修，每台设备应设置现场手 / 自切换开关，切换设备检修 /调试运行状态6.1.4.为了保证实验室安全运行， 只有自控系统正常， 实验室压力正常才可以投入使用 压力异常要同 时在电脑和声光报警，并记录可查6.1.5为防止开机时的误操作影响安全，应设置一键操作程序自动流程开机和一键操作程序自动流程 关机功能，以使系统中各设备的启停按规定顺序进行，并且通过压力传感变送器的信号跟踪控制，消 除开机与停机中过负压现象 启动时为先启动排风再启动送风， 停止时为先停止送风再停止排风 启、 停过程中保证室内始终为负压环境，并可于 20 秒内调整至正常状态。
6.1.6 主、备排风机切换时，在 20 秒内可使各房间的压差稳定，且不得出现正压6.1.7 为了防止设备系统在运行过程中发生故障或其它外来因素的干扰影响安全，应设置运行保护功 能6.1.8 进入实验室区域的入口处和实验室内安装室内各项控制参数显示报警终端板， 显示各区域 的运行状态、运行参数设置、报警（要求为汉化界面） 显示内容包括负压值，温度与湿度，送风机 与排风机运行状态6.1.9当压力偏离许可范围应能在控制室，实验室、实验室入口处等自动声光报警，风量控制阀自动 校正6.2 负压显示及报警：6.2.1房间压力在控制室内显示、记录及报警，在相应实验室内和入口出的显示终端上也应显示、报 警；口6.2.2实验室高效过滤器阻塞报警；6.2.3 净化空调机组过滤器阻塞报警；6.2.4 温湿度显示与报警6.3. 实现系统恒温恒湿控制6.4 整个系统需配置集中计算机自动控制设备，中控系统的故障不应影响现场控制系统的正常运行6.5 现场控制器采用抗干扰性强的西门子DDC 为主控器，控制器和传感器采用国际知名品牌， 如西门子和霍尼维尔、 E+E 等；6.6 自控系统应能对系统的正常、消毒状态进行切换。
6.7 自控系统应能对系统内的送风系统、排风系统等设备实施过程控制、报警、故障诊断6.8 整个系统设置一个中央管理工作站，放在中央控制室内中控站应具有以下功能： 紧急状态逻辑开、关机功能系统工况实时巡检与数据管理运行工况与参数的图形化动态显示数据库自动检索与维护报表显示与记录修改各种设定参数值故障诊断与故障报警 ,报警数据可记录 20 年7消防设备，7.1 各个实验室安装烟感器与紧急灭火装置8实验室配套设备8.1 实验室配套设备由招标方采购提供，中标方负责配合安装9设备与材料要求91 严格按照招标文件的要求选用设备和材料9.2 投标产品必须符合国家有关标准和规范的规定和要求非自己制造的主要设备和主装饰要产品，必须提供制造商或总代理证明9.3 投标应按招标文件对产地和品牌的要求选配设备和主材，不得改变招标文件对原产地要求投 标文件必须包括：9.4 制造商授权函，总代理证明9.5 原厂印刷件样本资料（复印件和打印件无效） ，质量证明，技术文件9.6 对进口设备，还必须在投标文件中提供以上各进口产品的用户名单9.7 投标的安装工程所需的原材料（金属、非金属）必须为优质产品、其产品均应有出厂合格证和材 质报告。
9.8 所有装饰、保温、隔音材料都必须具有耐酸碱、耐擦洗、防火、防锈的性能并符合国家环保要求9.9 所有用电设备的电气接线的电缆 （线）的绝缘必须采用阻燃材料9.10 气体的管道、阀门均采用铜材 10验收、综合性能测试及要求：10.1 在实验室竣工交付时， 将由业主邀请国家有关权威部门对实验室工程有关物理指标进行测试和验 收，并出具检测和验收报告最终通过国家实验室认证认可委最终认可10.2 实验室综合性能验收项目按国家生物安全实验室规范执行，包括：静压差，气流方向、送风量、 压力梯度、洁净度、温度、相对湿度、噪声、照度等11外围实验室装修工程要求外围实验室包括 2 个生物安全二级实验室，一个细胞培养实验室、一个菌种库、一个暗室，二间普通 动物房，办公区的装修（包括露台） ，这些区域均需达到国家相关规定的要求11.1 地面：采用 PVC 卷材地面，耐酸碱、耐磨、防静电、易清洁11.2 墙面：采用 50mm 玻镁铝蜂窝彩钢板，不产尘、整洁美观且易清洁11.3 门窗：门采用铝型材成型彩板门，不得在现场制作加工，密封性能好、不产尘、平整， 带观察窗11.4 供水管安装：采用 PP-R 管，不锈钢水盆，感应水龙头11.5 排水管安装：采用耐酸碱 PP 排水管及洁净地漏，以达到国家级标准实验室认证要求11.6 供电安装： 实验室每间一个配电箱， 需专项电源单独使用， 照明灯具、 开关插座参照实验室要求。
11.7 空调安装：采用独立分体空调12.不锈钢实验室实验边台说明12.不锈钢边台 15m，宽度 700mm, 304#不锈钢材质，支架为同材质管材，中标单位制作前须经业主 方确认图纸。
