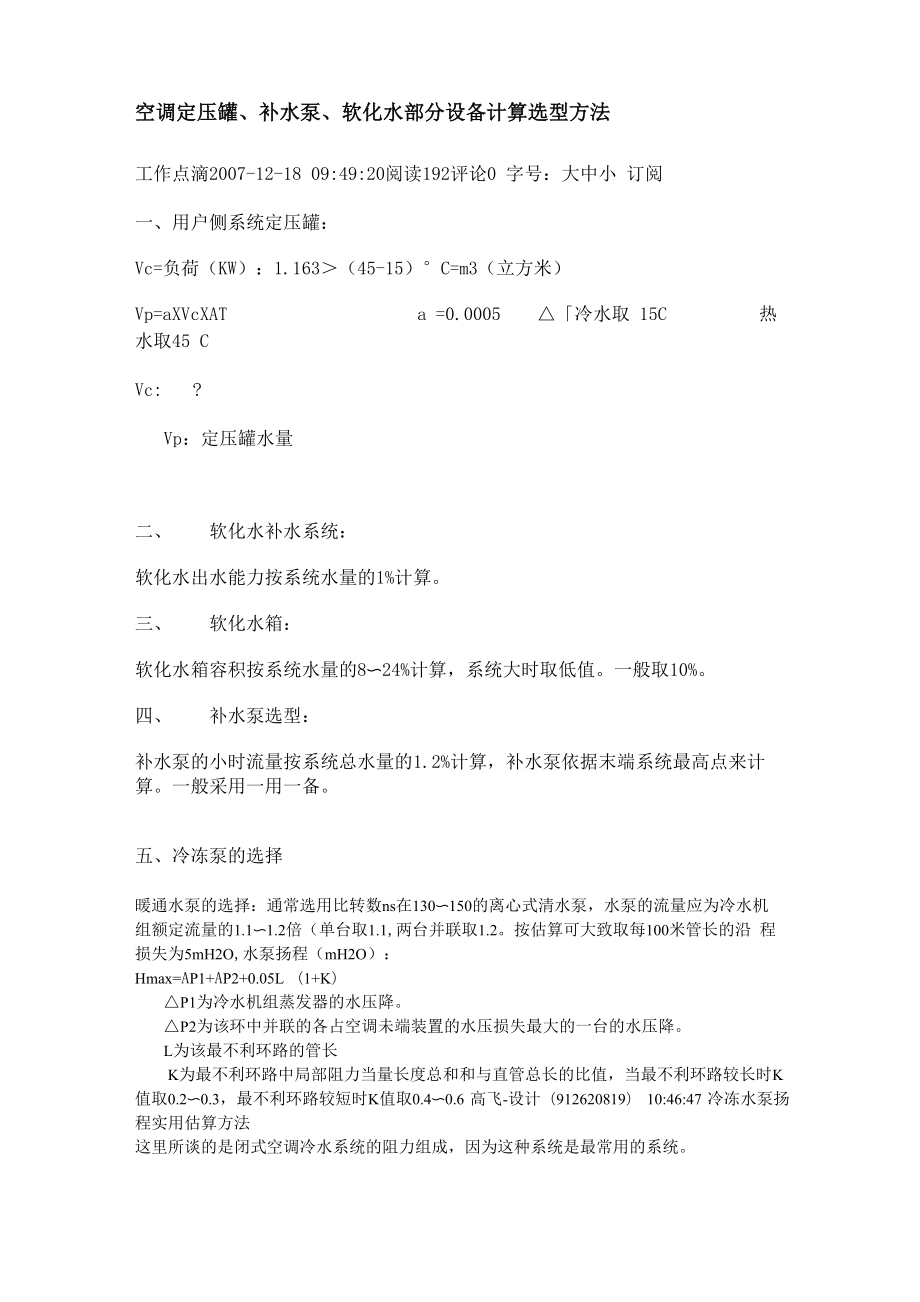

空调定压罐、补水泵、软化水部分设备计算选型方法工作点滴2007-12-18 09:49:20阅读192评论0 字号：大中小 订阅一、用户侧系统定压罐：Vc=负荷（KW）：1.163＞（45-15）°C=m3（立方米）Vp=aXVcXAT a =0.0005 △「冷水取 15C 热水取45 CVc: ?Vp：定压罐水量二、 软化水补水系统：软化水出水能力按系统水量的1%计算三、 软化水箱：软化水箱容积按系统水量的8〜24%计算，系统大时取低值一般取10%四、 补水泵选型：补水泵的小时流量按系统总水量的1.2%计算，补水泵依据末端系统最高点来计 算一般采用一用一备五、冷冻泵的选择暖通水泵的选择：通常选用比转数ns在130〜150的离心式清水泵，水泵的流量应为冷水机 组额定流量的1.1〜1.2倍（单台取1.1,两台并联取1.2按估算可大致取每100米管长的沿 程损失为5mH2O,水泵扬程（mH2O）：Hmax=AP1+AP2+0.05L （1+K）△P1为冷水机组蒸发器的水压降△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K 值取0.2〜0.3，最不利环路较短时K值取0.4〜0.6 高飞-设计（912620819） 10:46:47 冷冻水泵扬程实用估算方法这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。
1. 冷水机组阻力：由机组制造厂提供，一般为60〜100kPa2. 管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术 经济比较若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之目前设计 中冷水管路的比摩组宜控制在150〜200Pa/m范围内，管径较大时，取值可小些3. 空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等它们的阻力 是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算 后提供的，许多额定工况值在产品样本上能查到此项阻力一般在20〜50kPa范围内4. 调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电 动二通调节阀是实现室温控制的一种手段二通阀的规格由阀门全开时的流通能力与允许压 力降来选择的如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差 阀门全开时的压力降占该支路总压力降的百分数被称为阀权度水系统设计时要求阀权度 S>0.3，于是，二通调节阀的允许压力降一般不小于40kPa根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也 即循环水泵所需的扬程：冷水机组阻力：取80 kPa（8m水柱）；设备阻力损失设备名称阻力（kPa）备注离心式冷冻机蒸发器30~80按不同产品而定冷凝器50~80按不同产品而定 吸收式冷冻机蒸发器40~100按不同产品而定冷凝器50~140按不同产品而定冷却塔20~80不同喷雾压力冷热水盘管20~50水流速度在0.8〜1.5m/s左右热交换器20~50风机盘管机组10~20风机盘管容量愈大，阻力愈大，最大30kPa左右 自动控制阀30~502. 管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50 kPa；取输 配侧管路长度300m与比摩阻200 Pa/m，则磨擦阻力为300*200=60000 Pa=60 kPa ；如考虑 输配侧的局部阻力为磨擦阻力的50%，则局部阻力为60 kPa*0.5=30 kPa；系统管路的总阻 力为 50 kPa+60 kPa+30 kPa=140 kPa（ 14m 水柱）；3. 空调末端装置阻力：组合式空调器的阻力一般比风机盘管阻力大，故取前者的阻力为 45 kPa（4.5 水柱）；4. 二通调节阀的阻力：取40 kPa（0.4水柱）。
5. 于是，水系统的各部分阻力之和为：80 kPa+140kPa+45 kPa+40 kPa=305 kPa（30.5m 水柱）6. 水泵扬程：取10%的安全系数，则扬程H=30.5m*1.1=33.55m根据以上估算结果，可以基本掌握类同规模建筑物的空调水系统的压力损失值范围，尤 其应防止因未经过计算，过于保守，而将系统压力损失估计过大，水泵扬程选得过大，导致 能量浪费石娜设计（306763317） 10:47:02我就是按照这个算的高飞-设计（912620819） 10:47:12(1)冷、热水管路系统开式水系统 Hp=hf+hd+hm+hs (10-12)闭式水系统 Hp=hf+hd+hm (10-13)式中hf、hd——水系统总的沿程阻力和局部阻力损失，Pa；hm 设备阻力损失，Pa；hs——开式水系统的静水压力，Pahd/ hf值，小型住宅建筑在1〜1.5之间；大型高层建筑在0.5〜1之间；远距离输送管道 (集中供冷)在0.2〜0.6之间设备阻力损失见表10全国建设行业技术管理岗位培训合格证书中国建设教育协会印制何培军同志于200驴 月面至200^- 8月2园 冢加全国建设行业技术管理岗位 人员暖通施工员专业岗位的培 训，经统一考试且考核成绩合格, 特发此证。
