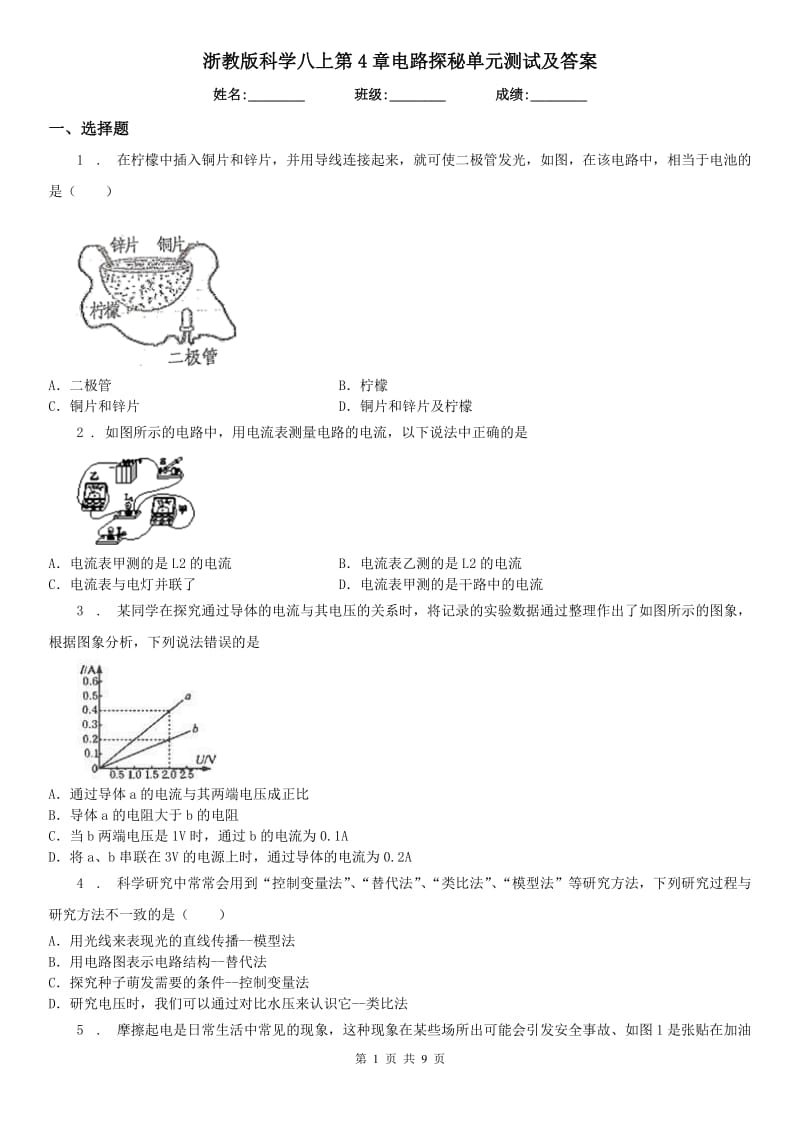

浙教版科学八上第4章电路探秘单元测试及答案姓名:________ 班级:________ 成绩:________一、选择题1 . 在柠檬中插入铜片和锌片，并用导线连接起来，就可使二极管发光，如图，在该电路中，相当于电池的是（ ）A．二极管B．柠檬C．铜片和锌片D．铜片和锌片及柠檬2 . 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是A．电流表甲测的是L2的电流B．电流表乙测的是L2的电流C．电流表与电灯并联了D．电流表甲测的是干路中的电流3 . 某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象分析，下列说法错误的是A．通过导体a的电流与其两端电压成正比B．导体a的电阻大于b的电阻C．当b两端电压是1V时，通过b的电流为0.1AD．将a、b串联在3V的电源上时，通过导体的电流为0.2A4 . 科学研究中常常会用到“控制变量法”、“替代法”、“类比法”、“模型法”等研究方法，下列研究过程与研究方法不一致的是（ ）A．用光线来表现光的直线传播--模型法B．用电路图表示电路结构--替代法C．探究种子萌发需要的条件--控制变量法D．研究电压时，我们可以通过对比水压来认识它--类比法5 . 摩擦起电是日常生活中常见的现象，这种现象在某些场所出可能会引发安全事故、如图1是张贴在加油站中的安全标识，其中与摩擦起电有关的是（ ）A．B．C．D．6 . 关于如图所示的电和磁知识描述错误的是 （ ）A．图甲说明同种电荷相互排斥B．图乙说明电流周围存在磁场C．图丙中电铃是利用电磁铁工作的D．图丁三孔插座右孔接零线7 . 如图所示电路，电源电压恒定，定值电阻的阻值为R1，滑动变阻器的最大阻值为R2、已知R2>R1，闭台开关S后，将滑动变阻滑片从左端向右端移动过程中（ ）A．电压表V1的示数变大，电阻R1的电功率先变大后变小B．电压表V2的示数变小，滑动变阻器的电功率一直不变C．电流表A的示数变大，电路消耗的总功率一直变大D．电流表A的示数变大，电路消耗的总功率先变大后变小8 . 关于滑动变阻器，下列说法不正确的是（ ）A．滑动变阻器是通过改变电阻比的横截面积来改变电阻大小的B．改变电阻的目的是改变电路中电流的大小C．滑动变阻器中的电阻丝应该使用导电能力较差的合金丝来制作D．收音机的音量调节器实质上也是滑动变阻器9 . 电压一定时，电流I与电阻R的函数图象大致是（ ）A．B．C．D．10 . 某种电脑键盘清洁器有两个开关，开关S1控制照明用的小灯泡L1，开关S2只控制吸尘用的电动机M。
在图中所示的四个电路中，符合上述要求的是（ ）A．B．C．D．11 . 某同学利用如图甲所示的电路进行实验，电源电压恒为4伏，更换5个定值电阻Rx，得到如图乙所示的图像以下有关叙述正确的是（ ）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持1.5伏不变C．滑动变阻器阻值变化范围为3欧~15欧D．将Rx从5欧换成10欧后，应将滑片P向左移二、填空题12 . 如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到_____（填“a”或“b”）端；闭合开关S，调节滑动变阻器，电流表A 的示数如图乙所示，则通过灯L的电流为______A13 . 小金尝试将电流表改装成可直接测电阻的表，设了如图所示电路，在M、N中可接待测电阻已知电流表程0∽0.6安，电源电压为12伏，请回答：（1）闭合开关前，滑动变阻器的清片P应处于________（选填“A端”或“B端”）（2）先将M、N直接用导线连接，并移动资动变阻器的滑片使电流表满偏，电流表0.6安的刻度上标定的电阻值为0欧，此时滑动变阻器的阻值为20欧若在M、N间接入一个与此时滑动变阻器阻值相同的电阻，电流表示数为________安。
3)电流表0.2安刻度处，标定的电阻值为________欧4）改装后可直接测电阻的表，其表盘刻度________（选填“均匀”或“不均匀”），理由是________14 . 如图所示是小明设计的电子秤的原理图，其中弹簧上端和滑动变阻器的滑片Р固定在一起，AB间有可收缩的导线，R1为定值电阻当闭合开关S，压力F增大时，电流表的读数如何变化________与电压表示数变化情况是________15 . 如图甲，R1为定值电阻，R2为滑动变阻器（允许通过的最大电流为5安）图乙反映了开关由断开到闭合，再移动滑片P的过程中，ab两端电压U和通过的电流I之间的关系图丙反映了R2消耗的功率P与电流I之间的关系求：（1）由图乙可知，电源电压为_____伏；（2）当R2的功率为80瓦时，R1消耗的电功率为_____瓦三、探究题16 . 小柯用如图甲电路进行实验1）请在图中导线AB上用箭头标出通电后AB中的电流方向2）闭合开关后，电流表的示数如图乙，则通过灯泡L的电流为____A3）图丙为通过电阻R的电流与它两端电压的关系图，则R的阻值为____Ω17 . 如图甲是小明制作的防盗报警装置示意图，其中工作电路电源电压U1=6伏，指示灯L的额定电压UL=2.5伏，定值电阻R0=350欧；控制电路电源电压U2=1.5伏。
磁敏电阻Rx的阻值随其所处位置磁场强度的变化关系如图乙所示，当窗户分别处在轨道A，B，C处时，磁敏电阻Rx所处位置的磁场强度分别为a、b、c闭合开关和后，当窗户关闭时，指示灯亮，蜂鸣器不工作；当窗户打开一定程度时，指示灯熄灭，蜂鸣器发出警报声1）将窗户移到A点时，窗户关闭闭合开关，指示灯L正常发光，求此时流过定值电阻R0的电流2）已知电磁铁线圈中的电流达到3毫安时，电磁铁的衔铁刚好被吸下，指示灯L熄灭，蜂鸣器开始报警现移动滑动变阻器RP的滑片，使其接入电路的阻值为其最大阻值的，当窗户移至轨道B点位置时，蜂鸣器恰好开始报警、计算变阻器的最大阻值.__________________（3）若要求窗户移至轨道C点位置时才开始报警，此时能否通过调节滑动变阻器的阻值来实现？请通过计算加以说明电磁铁线圈电阻忽略不计）18 . 我校科学兴趣小组利用如图甲所示的电路，探究“保持电压不变时，电流跟电阻的关系”实验器材：电源（电压恒为4.5V），电流表、电压表各一只，一个开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（10Ω 2A、20Ω 1A），导线若干1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路连接完整。
2）小明在实验中改变R的阻值，测量其对应的电流，得到如丙图所示实验数据，在图乙所示实验过程中，小明先用5Ω的电阻做完实验后，接着要改用10Ω的电阻继续做实验，应如何具体操作？__________________________________3）小明发现在改用15Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值请你分析其原因是：__________________________________19 . 现用“伏安法”测量一个未知电阻Rx的阻值（Rx约为20Ω）在实验室中，配有的实验器材如下：A．电源E（电压U=3V恒定）；B．电流表A1（量程0～50mA）；C．电流表A2（量程0～3A）；D．电压表V1（量程0～3V）；E．电压表V2（量程0～15V）；F．滑动变阻器R（0～80Ω）；G．定值电阻R0=40Ω； H．开关一个，导线若干．则：为了测量多组数据使结果尽量准确，在滑动变阻器的整个滑动过程中，要使两电表的测量值范围尽可能大一些，并且两电表的读数均大于其量程的1/3则：（1）根据实验要求，电压表选用，电流表选用选填器材前的字母代号）（2）请在虚线方框内画出实验电路图（其中部分电路已画出，并标出所选器材的字母）．（3）根据所画的电路图，用笔画线代替导线，将实物图连接起来。
4）若在某次实验中，电压表的示数为U，电流表的示数为I，那么，待测电阻阻值的表达式为Rx=四、简答题20 . 如图所示的电路中，电源电压恒为30V，电阻R1为15Ω同时闭合开关S1、S2时，电流表的示数为2．5A．求：（1）通过电阻R1的电流；（2）电阻R2的阻值；第 9 页 共 9 页参考答案一、选择题1、2、3、4、5、6、7、8、9、10、11、二、填空题1、2、3、4、三、探究题1、2、3、4、四、简答题1、。
