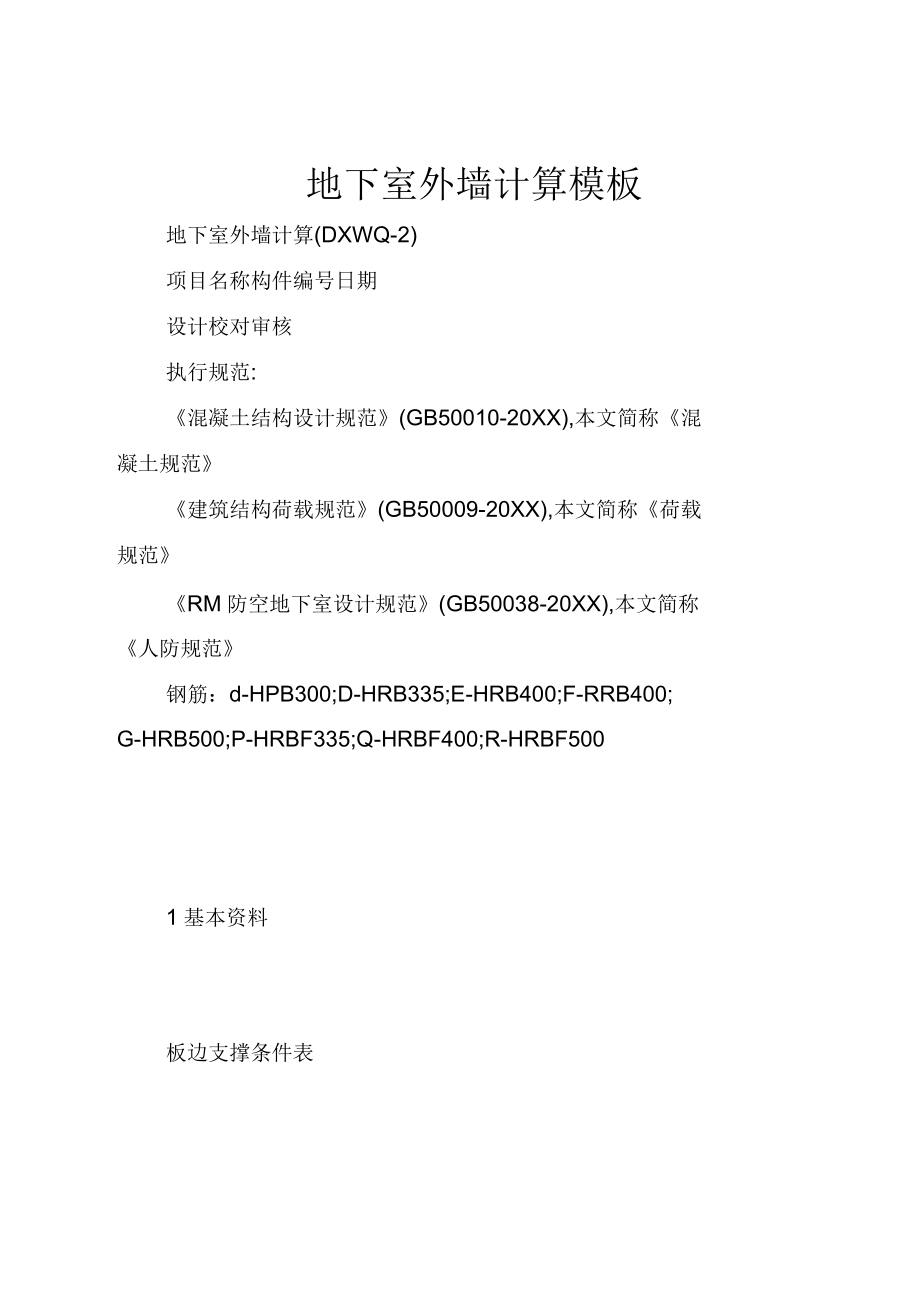

地下室外墙计算模板地下室外墙计算(DXWQ-2)项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB50010-20XX),本文简称《混凝土规范》《建筑结构荷载规范》(GB50009-20XX),本文简称《荷载规范》《RM防空地下室设计规范》(GB50038-20XX),本文简称《人防规范》钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;P-HRBF335;Q-HRBF400;R-HRBF5001基本资料板边支撑条件表2计算（ 1）荷载计算（ 2）内力计算（ 3）配筋计算（ 4）裂缝验算荷载说明：永久荷载：土压力荷载，上部恒载-平时，可变荷载：地下水压力，地面活载，上部活载-平时平时组合：平时荷载基本组合战时组合：战时荷载基本组合准永久组合：平时荷载准永久组合（用于裂缝计算）2.1 荷载计算2.1.1 墙上竖向压力平时组合(kN/m):1.200X0.000+1.400X0.000=0.000准永久组合(kN/m):0.000+0.500X0.000=0.0002.1.2侧压荷载计算(1)土压力标准值(kP)水土分算，土侧压按静止土压力计算，静止土压力系数k=0.500地下室顶面，标高-1.000,总埋深1.000，地下水位以上0.000,地下水位以下1.000=+=+=pk的1k()-怜tywh2??0.5180??0.5()-20XX15===pwah?10110土压力起算位置，标高0.000=p0=pw0-1层底，标高-4.500，总埋深4.500，地下水位以上0.000，地下水位以下4.500=+=+=pkyh1k()-怜tywh2??0.5180??0.5()-20XX4.522.5===pwah?104.545式中：p土压力(kN/m2)pw水压力(kN/m2)k土压力系数r土的天然容重(kN/m3)rst土的饱和容重(kN/m3)rw水的重度(kN/m3)h1地下水位以上的土层厚度(m)h2地下水位以下的土层厚度(m)(2)地面上活载等效土压力(标准值，kP)：p=kGk=0.500X10.000=5.000注：表中所列三角荷载值是对应于各层底的荷载值（最大）2.2 内力计算按连续梁计算竖向弯矩按连续梁模型计算，水平向弯矩仍按板块模型计算结果不进行调幅平时组合弯矩图准永久组合弯矩图2.3 配筋及配筋成果表2.3.1 配筋说明:(1)配筋方法水平按纯弯配筋，竖向取压弯与纯弯配筋的大值(2)单位说明:以下各表格中单位除说明外，配筋面积单位:mm2/m，裂缝宽度单位:mm，弯矩单位kN.m/m，轴力单位kN/m，配筋率:%注：表中"计算s”取平时组合与战时组合计算配筋的较大值2.4 裂缝验算按实际配筋，及相应于准永久组合的弹性内力进行计算最大裂缝宽度:0.105<=0.200，满足要求。
实际配筋简图理正结构设计工具箱软件7.0】计算日期:20XX-04-2121:19:08 。
