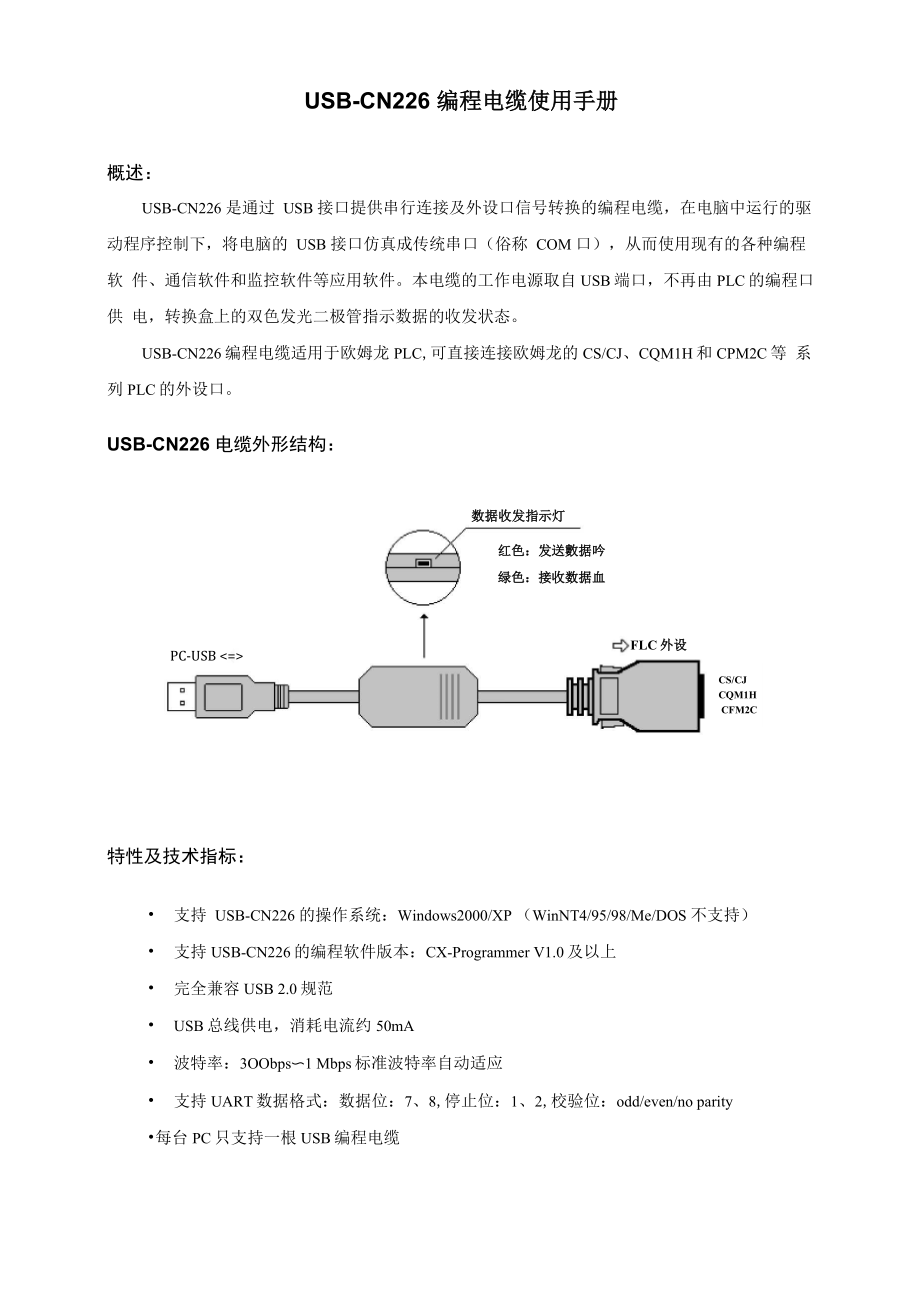

USB-CN226 编程电缆使用手册概述：USB-CN226 是通过 USB 接口提供串行连接及外设口信号转换的编程电缆，在电脑中运行的驱 动程序控制下，将电脑的 USB 接口仿真成传统串口（俗称 COM 口），从而使用现有的各种编程软 件、通信软件和监控软件等应用软件本电缆的工作电源取自USB端口，不再由PLC的编程口供 电，转换盒上的双色发光二极管指示数据的收发状态USB-CN226编程电缆适用于欧姆龙PLC,可直接连接欧姆龙的CS/CJ、CQM1H和CPM2C等 系列PLC的外设口USB-CN226 电缆外形结构：数据收发指示灯PC-USB <=>FLC外设口CS/CJCQM1HCFM2C红色：发送數据吟绿色：接收数据血特性及技术指标：• 支持 USB-CN226 的操作系统：Windows2000/XP （WinNT4/95/98/Me/DOS 不支持）• 支持USB-CN226的编程软件版本：CX-Programmer V1.0及以上• 完全兼容USB 2.0规范• USB总线供电，消耗电流约50mA• 波特率：3OObps〜1 Mbps标准波特率自动适应• 支持UART数据格式：数据位：7、8,停止位：1、2,校验位：odd/even/no parity•每台PC只支持一根USB编程电缆• 工作温度：-20〜+75 °C• 电缆长度： 3 米，颜色：黑色使用方法：USB-CN226 编程电缆需要安装 USB 设备驱动程序才能使用，这些驱动程序均包含在随产品发 售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。
驱动程序安装完成后，在 Windows 的设备管理器中将出现 USB-CN226 编程电缆对应的 COM 口，只需在编程软件或其它应用软件中选择该 COM 口即可，其它通信参数使用默认设置，接下来 的使用同传统的RS232接口的编程电缆完全相同远距离通信：USB-CN226编程电缆不支持长距离通信，如需长距离通信可选用RS485/422通信模块（型号： FS-CIF13）,该模块可实现数十台PLC联网通信，最大通信距离可达2公里注：不能延长 USB 接口的电缆03-31-2006RS232/RS485/RS422系列接口转换器、长线驱动器、隔离器、PLC编程接口电缆、PLC周边产品。
