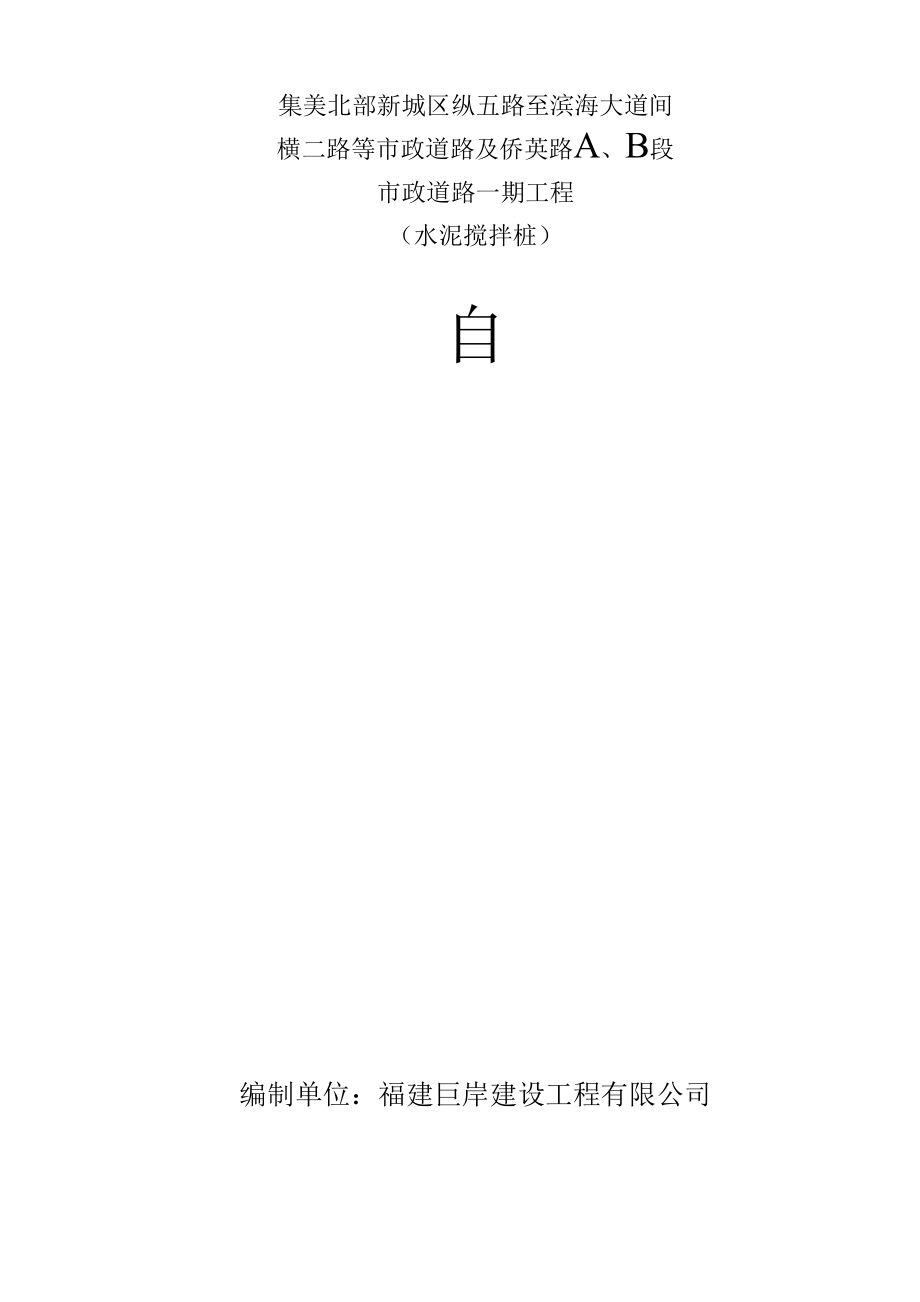

集美北部新城区纵五路至滨海大道间横二路等市政道路及侨英路A、B段市政道路一期工程（水泥搅拌桩）自编制单位：福建巨岸建设工程有限公司年 月 日一、 工程概况：1、 工程名称：集美北部新城区纵五路至滨海大道间横二路等市政道路及侨英路A、B段市政道路一期工程2、 工程地点：集美北部新城区3、 建设单位：厦门集美建设发展公司4、 设计单位：厦门市市政工程设计院有限公司5、 监理单位：厦门市杏林建发工程监理有限公司6、 勘察单位：机械工业第三勘察设计研究院7、 施工单位：福建巨岸建设工程有限公司8、 工程概况：本工程桩基施工段为侨英路桩号为k1+060-k1+260段， 设计桩型为水泥搅拌桩，主要为增强道路路基复合地基承载力，桩 径均为©500mm，水泥掺入量为12%设计单桩竖向承载力必须达到 80KN；复合地基承载力必须达到100KN设计总桩数9399根二、 强制性标准执行情况：侨英路水泥搅拌桩桩基工程在施工过程中无违反强制性标准三、 施工过程及施工质量控制情况：按照要求，我司于2009年12月8日组织两台SJB-II型系列水 泥搅拌桩机，进场后立即进行机械组装、调试工作，并按要求做好 设备、厂家资质的报审工作，合格后分别于2009年12月17日对 K1+080至K1+260段范围内桩号随机抽取6根桩（桩号为：6775#、 6834#、6893#、6954#、43#、85#）进行试桩，并确定了控制标准（详 见试打桩情况记录表）。
施工过程中，在监理单位的全程监督下，严 格按照控制标准作业，对水泥进场、水进行验收及自检，对桩位的 测量放样、地坪标高的测量均无误后报监理验收，并认真做好施工 记录，出现异常情况及时汇报1） 、材料控制1、 水泥：本工程采用漳平红狮水泥有限公司生产的“红狮牌”水泥2、 水：米用厦门集美区的自来水2） 、试桩情况2009年12月17日选取位于钻探孔48#、53#附近6775#、6834#、6893#、6954#、43#、85#桩进行试桩根据试桩情况确定了施工控 制标准：1、 控制水灰比为0.5；2、 控制钻孔速度及提升速度分别为0.7m/min及0.5m/min；3、 判断终孔指标：（1）电流明显加大，钻机已没有钻进迹象；（2） 钢丝绳松弛；（3）基本符合设计桩长，符合地勘情况4）、如果有 明显情况再通知各单位共同协商解决3） 施工情况放线定桩位一钻机就位一钻桩孔至设计深度一边搅拌、喷浆， 边提升钻杆一至桩顶停止搅拌、喷浆一复搅（复喷）一次，提杆至 地面一移至下一桩位继续施工施工前，进行场地整平、桩位放线，组装架立桩机，检查主机各 部的连接，喷浆系统各部分安装试调情况，做好必要的调整和紧固 工作。
在桩管入土前，采取双向吊线锤法检查桩身的垂直度，使其控制 在5%成桩时，先用桩机在桩位钻孔，至设计要求深度后，将钻头以 0.5m/min速度边搅拌、边提升，同时边通过喷浆系统将水泥浆通过 钻杆端喷嘴定时定量向搅动的土体喷浆，使土体和水泥浆进行充分 搅拌混合，形成水泥、水、土混合体桩体喷浆一气呵成，不得中断喷料量根据设计要求，喷料量控制一次大体调定，为避免漏桩， 施工时采用整排施工，并做好相关施工记录施工中遇有荷载较大和不正常情况，为避免桩上部受力最大部位 因气压骤减出现松散层，提高桩体质量，再钻进提杆复喷一次，桩 体即告完成桩体应自然养护28天以上，避免挖土机在其上行驶或站在桩上挖 土，以免将桩头压碎或水平推力作用造成断桩四、验收内容、检测结果：1、本工程桩基成桩3天内采用轻型触探（N10）法，检查每米 桩身的均匀性，检测频数按总桩数的1%随机抽测计工程桩共94根， 经检测符合要求（具体详报告：厦建检地基/动探/ （2010）第001 号J1），承载力静载检测按总桩数的0.5%随机抽测计工程桩共47根（其中单桩竖向承载力为24根，复合地基承载力为23根）2、试验结果:静载桩号静载检验性质静载值（KN）沉降量（mm）6888#单桩802.567518#单桩801.778464#单桩802.098041#单桩802.441240#单桩802.49597#单桩801.631360#单桩802.351078#单桩801.688615#单桩802.55868#单桩801.53567#单桩802.758296#单桩801.468970#单桩802.165021#单桩801.375569#单桩801.712514#单桩802.376239#单桩801.286583#单桩801.526443#单桩801.906431#单桩805.624085#单桩801.814143#单桩801.964146#单桩805.173846#单桩801.387372#复合1003.207577#复合1002.568109#复合1003.738530#复合1002.131154#复合1003.38683#复合1003.68927#复合1003.39394#复合1002.801218#复合1001.561046#复合1003.017984#复合1002.518715#复合1003.018444#复合1002.587755#复合1003.276249#复合1002.083285#复合1001.892501#复合1002.445788#复合1002.455323#复合1005.614717#复合1008.674785#复合1002.994819#复合1002.364632#复合1003.743、以上经检测均合格（详见实验报告）。
五、 工程内业资料：本工程内业资料主要包括如下内容：桩机合格证、使用说明书、 压力表合格证、水泥检验报告、水泥搅拌桩施工记录、施工评定等六、 本工程自评情况：1、 内业资料基本齐全2、 桩身均匀性、静载检测均合格3、 桩顶标高，有效桩长符合设计及规范要求，综上所述：桩基工程质量自评等级为合格项目经理：项目技术负责人:。
