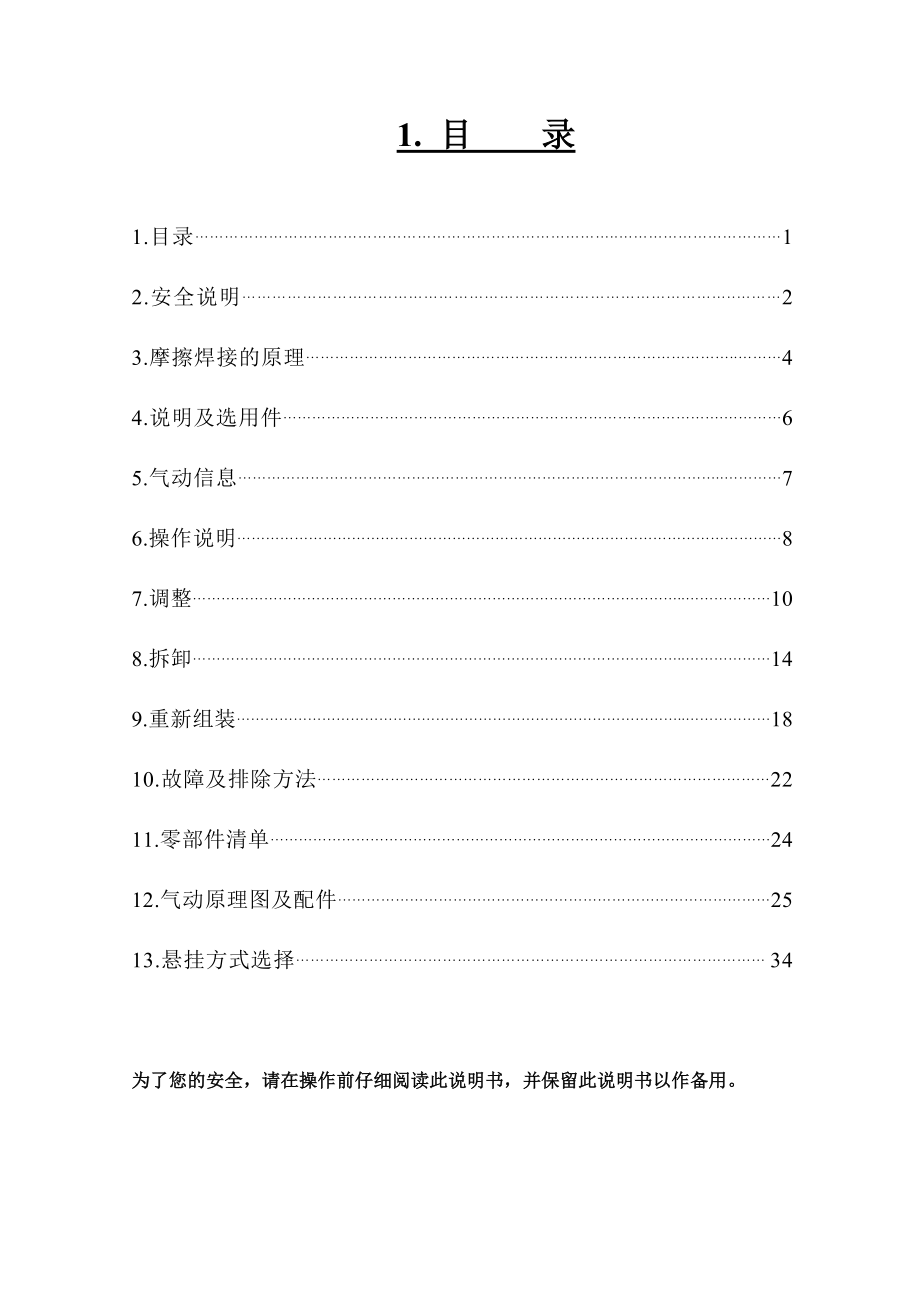

1. 目 录1.目录…………………………………………………………………………..……………………………12.安全说明……………………………………………………………………………………..………23.摩擦焊接的原理……………………………………………………………………………..………44.说明及选用件……………………………………………………………………………….…………65.气动信息………………………………………………………………………………………..…………76.操作说明……………………………………………………………………………………………………87.调整…………………………………………………………………………………………..………………108.拆卸…………………………………………………………………………………………..………………149.重新组装…………………………………………………………………………………..………………1810.故障及排除方法…………………………………………………………………………………2211.零部件清单……………………………………………………………………………………………2412.气动原理图及配件………………………………………………………………………………2513.悬挂方式选择…………………………………………………………………………………… 34为了您的安全，请在操作前仔细阅读此说明书，并保留此说明书以作备用。
2．安全说明使用该工具前，请仔细阅读此说明书1． 谨记“安全至上”原则，请正确使用该手动工具2． 操作前阅读此说明书3． 勿将此工具上的安全部件拆下4． 不要撕下或损坏产品上的标签5． 不要将手或其它身体部位挡在打包带与包装盒之间应用此工具是特别为用PET带捆绑物品而设计的带的宽度范围：16-25mm勿将打包带作托架使用正确着装戴上防护眼镜、耳套、防护手套、防护帽、防护鞋及长袖衬衫，扣好所有钮扣，注意你的领带、长发及衣服不被打包机钩住气源确定空气软管能够承受得住，外侧有抗油污剂此工具须设快速切断装置，我们推荐用“HANSEN”快速切断装置，气压不能超过100psi/7巴勿使用瓶装气源通风机内的空气容易被润滑油污染，困此，适当的通风是完全必要的长期接触过量的振动将对操作者的健康有害，必须按 IS05349 的有关规定进行操作 如果噪音大于85dB(A)，操作者须佩戴耳套，即使噪音在85Db(A)以下，也建议用耳套拉紧的皮带突然折断，伤及眼睛可能会导致失明，操作时请佩戴防护罩 ：当切割皮带时，握住皮带上部，人站在皮带边侧，下部分皮带会向下断开，切割皮带时，表注意无人站在旁边维护与清洁过程中，使用气枪所造成的灰尘将对眼睛有害。
操作中，可移动部件（紧轮）可能会夹住手套或身体其它部位，当紧轮在转动时，切勿触摸它保养好此工具用气枪定期进行检查与维护当挂钩螺松掉时，拧紧它当更换零件时，切断气源固定切刀上的锋利刀片可能会切伤手和手指切记，戴上保护手套3．摩擦焊接的原理该工具是一种摩擦焊接型打包机 ，重叠的热塑性皮带通过摩擦运动产生的热量接合，因此被称为“摩擦焊接”压缩空气将气缸的活塞压下 ， 活塞与振动器的上部是和中心销连在一起的 ，振动器压住皮带的重叠部分振动器的中部有一个椭圆形的孔，该孔与气动机的偏心轴衔接，气动打赌高速动转（10000转/分），这使得振动器像钏摆那样快速运动皮带的下部被下模的三角齿固定住，上部被振动器的三角齿所致，剧烈的振动这样，皮带的交叠部分融接了，当振动定时器到达调定时间，融接结果皮带的上部与下部在高压下保持固定 ，将该工具静置几秒钟 ，以确保融接处已冷却4．说 明型号：JA系列皮带最大张力：H型=最大 2883N （0.63mpa时） M型=最大 1823N （0.63mpa时） L 型=最大 1022N （0.63mpa时）气压：6kg-10kg工具重量：3.2kg外观长度：275mm(底座长度70cm)工具宽度：115m工具高度：130mm打包带材料：聚酯打包带宽度：13mm-25mm打包带厚度：大型量规 1.0～1.5mm 常规 0.8～0.9mm 小型量规 0.5～0.7mm选用件1） 张紧轮H：大拉力型 2883N（0.63Mpa时）M：中等拉力型 1823N（0.63Mpa时）H：小张力型 1022N（0.63Mpa时）2） 切割器重型切割器由固定切刀和移动切刀组成。
用来切割厚度为0.5～1.5mm的打包带摩擦切割器用来切割厚度为0.5～0.7mm的小量规聚酯打包带3） 架空悬挂JA系列可采用适当的挂钩悬挂在各种位置,（顶部封合，垂直封合，水平封合）5．气动信息JA系列要求的气压范围为6kg-10kg过滤器—调节器—润滑器组件要尽可能地靠近气动工具，空气软管的内径最小为6.35mm（1/4），快速断开装置必须装在软管的末端（建议采用HANSEN牌）每一分支须在其最低处有一出水线，上有一排水阀，可每天排干当天的水空气发动机必须正确润滑，要做到这一点，必须调准润滑器，并注满油6．操作说明1）.怎样绑带如左图所示， 用打包带将包装物捆好， 左手将交叠部分握住， 尾部留大约30mm左右， 用右手将余下部分轻轻拉出。
2）.装打包带 右手握住手柄和张紧轮（以保证 紧轮与压板间有最大的距离）， 将打包带的上、下部同时插入 打包机 ：打包带的重叠部分必须被 固定切刀的下刀片分开： 松开张紧轮（紧轮紧紧地夹住打包带）3）.拉紧打包带 用右手母指按住拉杆（右侧） 直至打包带完全绷紧4） 振动和切断 用右手母指（红色）按住振动杆 直至打包带被切断并已焊合。
：按住振动杆直至振动定 时器自动停止5）卸下工具 右手握住手柄和张紧轮用右手小姆指 压住换向杆直至打包带从紧轮上松下 来 握紧手柄和张紧轮，将工具从打包带上移下来 :在打包带没有被松开的情况下, 不要卸下工具7.调整打包带张力可通过张力调节阀来调整，它位于手柄旁的拉杆下面，可用螺丝刀来调节小量规格打包带（<0.7mm）可承受的拉力为360kg，勿使用过大的拉力，以使打包带折断振动焊合时间可根据打包带尺过，气源量、工具状况等来调整；用一把小螺丝刀，转动位于振动杆下面的小螺丝就可进行调节。
顺时针转动小螺丝即可增加焊合时间，反时间转动则减少焊合时间良好的焊接可使接合处光滑无手刺1） 侧 板卸下挂钩侧的螺丝就可将打包带侧板从工具上拆下来根据所使用的打包带的尺寸及原侧板的安装方法，来更换一新的侧板 2） 切刀导板要卸下一重型切割器的切刀导板，保要将固定切刀的弹簧销拆下来 ：切刀导板内装有一小压缩弹簧，不要松开弹簧重 装根据打包带的尺寸，从固定切刀的三个孔中选择一个孔外侧孔用于25mm的打包带，中间孔用于19mm的打包带，内侧也用于16mm的打包带当使有用不同尺寸的打包带时，紧轮和压板塞间的距离需要调节用厚度计检查紧轮与压板塞间的距离A（如下图所示）距离A必须大于或等于打包带的厚度，出厂时，该距离是以打包带厚度为1.0mm而预设的1） 如果打包带厚度小于0.8mm，将一块0.2mm厚的垫片插到压板塞下面；2） 如果打包带厚度小于0.6mm，将2场块0.2mm厚的垫片垫到压板塞下面；3） 如果打包带厚度超过1.4mm，在外壳与打包架之间插入2块0.2mm厚的垫片用厚度计测量一下振动器至下模间的距离（见下图）要测量比距离，请按以下步骤进行：（1） 按住振动杆（红色）至少2秒钟，气缸活塞与振动器完全向下。
2） 用厚度计测量距离B，如不加垫片，距离B已被设定为0.5mm，如果打包带厚度不小于0.6mm，在底模上插入—0.2mm的垫片不加插入过多的垫片来减小距离B B部分如没有间隙将会损坏此工具 如果振动器撞到底模，牙齿会立即被损坏8．拆卸以下为日常维护中零部件的拆卸方法这是最佳方法来更换零部件；紧带器，#96、#97、#98是相当难装，请将这些部件送至我们的维修部来更换1） 打包架（1）装两条软管（#40）从紧带器后侧下端的PL-601M软管接头拔出如接头上的钢圈没有被正确挤压，软管不能被拔出2）用4mm的六角板手从打包架的底部（#3）卸下5板螺丝（#67）（3）打包架与紧带器可从外壳上卸下2） 紧轮与压板塞（1）用随机所附的10mm板手卸下螺母M6（#62）及垫圈（#42），再用13mm板手夹住挂钩销（#15）；（2）将整个挂钩向左推，使其它挂钩销分离；（3）再3mm六角板手卸下2枚螺丝M4×4（#47），至此，就可将底模（#7）卸下3） 挂钩销（1）拔出挂钩销（#15）就可一一卸下紧带器（#96）、压板弹簧（#13）及打包架（#3）4） 切割装置（1）用4mm六角板卸下2枚M5×35(#64)的螺丝，固定切刀就可卸下；（2）将移动切刀与切刀销（#37）分离即可卸下移动切刀；（3）检查刀片，如果已磨钝，及时更换新的；（4）同时取出切刀销（#37）及5个轴承（#46）。
5） 振动电机（1）用3mm六角板手卸下后盖上的4枚M5×15（#63）螺丝，敲一下轴端（#26）；（2）套筒（#29），滚珠轴承（45）、垫片（#48）随转子一起，从外壳底部拆出6） 汽缸盖和活塞（1）用4mm六角板手从汽缸盖的顶部（#4）卸下4枚M6×20（#63）螺丝；（2）向上推活塞（#34）的底部，气缸盖就会从外壳里出来一点，用螺丝刀一点点地将汽缸盖向外拉不要遗失从外壳卸下的小弹簧，或其它部件3）用4mm的六角板手取出中心销（#23）（4）用气枪向外壳下面直径为6.5mm的孔施加气压 ，就可取出活塞（#6）和弹簧（#24）7） 振动器（1）从外壳底部取出振动器（#8）8） 压力活塞（1）向上推直径为6mm的活塞杆即可取出压力活塞（#34），不要松开O形圈（#52） ：当卸下外壳上所附的选用配件时，特别注意别遗失外壳上的部件9．重新组装1） 阀门部件（1）将一个尼龙球（#5）、弹簧（#22，供排气阀）及O形圈套S18（#87）装在外壳顶部（#2）；（2）将气压活塞（#34）安在外壳上面；（3）将2枚阀销（#14）装入外壳顶部的销孔器2） 振动器（1）从外壳底部将振动器（#8）插入，注意前后方向，切勿倒置；（2）将5枚滚珠轴承（46）装至切刀销（#37）上；（3）从水平孔将此切刀销组件装到振动器上。
3） 活塞（1）外壳内部润滑过后，将线圈弹簧（#24）插入直径为50mm的孔内；（2）将O形圈P60（#49）装至活塞上（#6） ，再进行润滑，然后将此部件插入汽缸；：中心销必须正面向前3）将中心销（#23）插入活塞和振动器的轴孔；（4）将O形圈P28(#50)和G65（#51）装在汽缸盖上（#4）；（5）将以上完成的汽缸盖盖在活塞上，然后用4枚半圆头螺钉（#63）和垫片（#68）将外壳装上4） 振动电机（1）将垫片（#28），2个滚珠轴承（#45），套筒（#29）装到转子（#26）上，将空气发动机从开口处（为内动机所设）插入外壳，然后从振动器的开口外装入滚珠轴承（#44）；（2）用4枚M5×15（#65）的半圆头螺栓紧固后盖（#30）5） 切割装置（1）将移动切刀装至切刀销的头部，参数26页的图，掌握刀片的正确方向；（2）将刀夹或固定切刀（#18）装在刀片面上面，用2枚M5×34（#64）的螺丝和2枚垫片M5（#69）紧固6） 挂钩销（1）将压板弹簧装在打包架（#3）的前面，再装上紧带器（#96），插入挂钩销（#15）；（2）将紧轮（#10）装到紧带器的主轴上；（3）将挂钩（#11）插在挂钩销上，将主轴的末端插入至挂钩的衬套；（4）用13mm的板手固定住挂钩销（#15）的头部，用10mm的板手装平板垫片M6（#42）和螺母M6（#62）。
7） 打包架（1）装好整个打包架（#3），用挂钩销将紧带固定在打包架上；（2）从打包架底部安装5板M5×15（#67）螺丝和5枚弹簧垫圈，用4mm的六角板手紧固8） 供气软管（1）将2条软管（#40）和应力弹簧（#35）插入至紧带器末端的进气接头内10．故障及排除方法以下为最常见的故障1）张紧操作现象原因排除方法空气发动机不能起动1、空气发动机内有异物；2、空气发动机太干，需润滑；3、节流阀调节不当所致缺少气流1、将打包机送到厂家维修；2、从进气道对空气发动机加几滴油；3、重新调节气流阀紧轮压到打包带上部1、紧轮与压板塞间的距离太大；2、就打包带厚度而言，张力太大；3、紧轮被灰尘或打包带残留物阻塞；4、紧轮上的齿轮已磨钝1、增加垫片，参照第10页的工具调整；2、用一小螺丝刀，通过调节节流阀来调节皮带张力；3、用气枪或刷子清洁紧轮的齿轮；4、更换紧轮，参照第14页零部件更换打包时，工具向前移，或不能夹住打包带的末端1、压板塞被打包带残留物阻塞；2、压板塞上的齿已磨钝；3、打包带张力太大1、清洁压板塞上的齿，用气枪将残物吹出；2、更换压板塞，参照第14页零部件更换；3、用一把小螺丝刀，调节节流阀。
张紧操作中注意事项：（1）打包带将物体绑好后，左手握住打包带的重叠部分，右手将剩余部分拉出；（2）确定打包带与打包机后面最里面部分成一直线；（3）打包时，张力过大会拉断打包带，通过调节节流阀来控制皮带张紧度2） 封接操作焊合不完整或未封合1、焊合时间设得太短；2、气压不够；3、软管内径大小；4、齿被残余物堵塞或已磨光；5、振动电机太干，需润1、参照此说明书，调节焊合时间；2、施加72psi及更大的气压；3、更换内径为6.4mm或更大的软管；4、清洁齿轮或更换振动器；5、从进气道对电机加油打包带过度焊合或在焊合过程中折断1、打包带厚度不够；2、焊合时间太长；3、磨擦焊合部分冷却时间太短1、使用正确规格的打包带；2、按需缩短焊合时间，参照此说明书；3、焊合后，保持3秒钟焊合结束打包机不能从打包带上移开1、紧轮不能反转，打包带不能被松开；2、振动器未从打包带上升高1、按住反转阀来释放皮带的张力；2、握紧紧带器并控制它，使紧带器与排气阀衔接，然后打开止逆阀1）用一小螺丝刀，转动外壳末端焊接杆（红）下面的小把手，即可调节焊合时间；（2）顺时针转动把手可增加焊合时间，反之，逆时针转动把手可减少焊合时间，调整完毕后，拧紧防松螺母；（3）完好的焊合可免去接头处的毛刺，但是，过长的焊合时间会较低PET打包带的粘附力；（4）如果焊合后不保持3秒钟，焊合处将会变型或分开。
11．零部件清单KOKO的原配件必须专用，订货时请写明型号和名称JA系列 组装图 P25JA系列 零部件清单 P26-P29-H型-张紧轮组装图 P30张紧轮组件清单 P31-P32型号 JA系列 组合包装工具编号名称零件编号数量 2外壳B3480913打包架B3471814汽缸盖C3172015手柄C3180216活塞D7267517下模D7301818振动器C31637-119压板塞D72677110紧轮D72678111前侧导板组件C32782111-1前侧导板111-2扭簧111-3大衬套111-4限位块111-5半圆头螺丝411-6限位板111-7小衬套112固定螺丝M8×8113夹持器弹簧E60568114—1阀销（L）E59261-1114—2阀销（S）E59261-2115挂钩销E59062116—1阀门杆（张紧）E59262116—2阀门杆（振动）E61031-1117阀门盖E58922118缓解销导板E59263119缓解销E58924120弹簧(主阀)E58925121弹簧（缓解销）E58926122弹簧（缓解销）E589271型号 JA系列 组合包装工具编号名称零件编号数量 23中心销E58928124弹簧（汽缸）E59314125电机汽缸C31546126转子D72680127前汽缸盖D72681128垫圈E58930129套筒E58931130后盖E59081131后汽缸盖D72823132转子环EK8884133叶片EK8895534—1压力活塞E59264-1135应力弹簧D73484236垫片（压板塞）E59265237切刀销E59082138—1切刀组件（19mm）D72699-1138-1-1固定切刀138-1-2移动切刀138-1-3弹簧Φ2.8×12138-1-4定位钩138-1-5弹簧销Φ2×12138—2切刀组件（16mm）D72699-2(1)38—3切刀组件（13mm）D72699-3(1)39垫片（下模）E59288240供气管U2-6×4241气管配料POC6-01M242平垫片M6143滚珠轴承#608ZZ144滚珠轴承#627ZZ145滚珠轴承#626ZZ346滚珠轴承W685ZZA547滚珠轴承F-79148衬套MB0910DU1型号 JA系列 组合包装工具编号名称零件编号数量 49O形圈P60150O形圈P28151O形圈G65152O形圈S18253圆柱头内角螺钉M5×20254尿烷球1/2"(F12.7)155尼龙球19/64"(F7.54)256塞子E59352157弹簧销F4×45158弹簧销F2.5×8259定位环R22160螺丝M4×10161平垫片M4162螺母M6163半圆头螺钉M6×20464圆柱头内六角螺钉M5×35265半圆头螺钉M5×15466半圆头螺钉M4×8167圆柱头内六角螺钉M5×15568纸垫169弹簧垫圈M5970O形圈S3.5171固定螺丝M5×6172固定螺丝M4×5173弹簧销F2.5×10174圆柱头内六角螺钉M4×4275O形圈P12176O形圈S5177弹簧（紧带器）E59266178节流阀E59267179节流阀盖E59268180关闭阀E60071181小汽缸E60072182小活塞E600731型号 JA系列 组合包装工具编号名称零件编号数量83箱盖E59035284弹簧（小汽缸）E62223185盖板E60075186针组件INA-14-444D80356187O形圈S9388O形圈S9×2.0189O形圈S7190O形圈S4191O形圈Ss-0901192螺母M4193平垫圈M4194圆柱头内六角螺钉M4×12195弯头E61032196紧带器（大张力）B34931(1)97紧带器（中等张力）B34806198紧带器（小张力）B34811(1)99过滤元件EBD-8-23100小汽缸盖E600761101O形圈S11.22102O形圈S121103－1悬挂装置（上部焊合）D750211103－2悬挂装置（垂直焊合）D73233(1)103－3悬挂装置（平等焊合）D73969(1)104固定螺丝M5×53105垫片Φ51106铜套1JA系列张紧轮组件(B34931)编号名称部件型号图纸号数量X2齿轮箱1770C316471X3螺旋形齿轮1587MPL-T-271X4螺旋形小齿轮1586MPL-T-261X5轴承箱1591MPL-T-311X6盖板1127EK102841X7电机箱17721C318031X8内齿轮17731D747411X9阀门本体17741C318041X10轴承环1791D764581X11连接套管17751E594501X12汽缸17761C318051X13前汽缸盖17771D737741X14后汽缸盖17781D737751X15后轴承盖17791D737761X16转子1771D737771X17转子环1780E591241X18叶片1617MPL-T-545X19空转架1781D732361X20惰轮17821E600622X21惰轮轴1783E591432X23环1584E591441X27阀销17851D737781X28阀门弹簧1586E588771X29底盖15871E58878-11X33滚珠轴承 #6300ZZ1X35滚珠轴承 #6001ZZ3X36滚珠轴承 #6000ZZ1X37 滚珠轴承K4-7-72X38滚珠轴承 #627ZZ1X39滚珠轴承 #696ZZ1X40滚针轴承 BK08101JA系列张紧轮组件(B34931)编号名称部件型号图纸号数量X41滚针轴承 F-482X42定位环 R481X44定位环S101X45半圆头螺钉M5×201X49尼龙球15961 F7.541X50保护件1X51大柱头螺钉 M4P0.7×81X52平垫圈 M41X53弹簧销17881F2.5×121X54弹簧销F2.5×82X56阀门杆 E594511X57弹簧销 F3×201X58接头配件(弯头) PL6-01M2广东省佛山市南海新兴利合成纤维有限公司索戴包装(佛山)有限公司地址：广东省佛山市南海区丹灶镇横江开发区。
