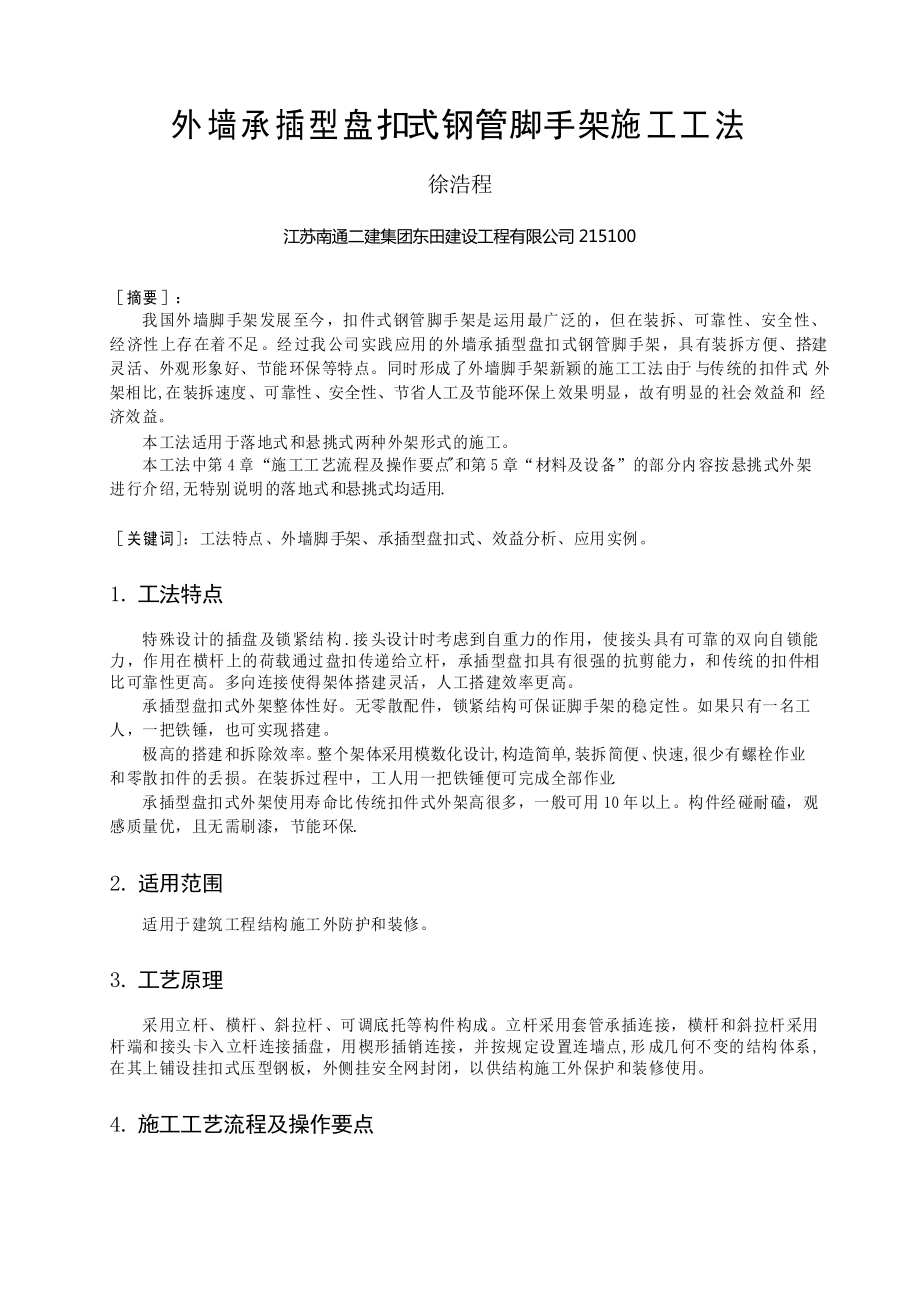

外墙承插型盘扣式钢管脚手架施工工法徐浩程江苏南通二建集团东田建设工程有限公司 215100［摘要］：我国外墙脚手架发展至今，扣件式钢管脚手架是运用最广泛的，但在装拆、可靠性、安全性、 经济性上存在着不足经过我公司实践应用的外墙承插型盘扣式钢管脚手架，具有装拆方便、搭建 灵活、外观形象好、节能环保等特点同时形成了外墙脚手架新颖的施工工法.由于与传统的扣件式 外架相比,在装拆速度、可靠性、安全性、节省人工及节能环保上效果明显，故有明显的社会效益和 经济效益本工法适用于落地式和悬挑式两种外架形式的施工本工法中第 4 章“施工工艺流程及操作要点"和第 5 章“材料及设备”的部分内容按悬挑式外架 进行介绍,无特别说明的落地式和悬挑式均适用.［关键词]：工法特点、外墙脚手架、承插型盘扣式、效益分析、应用实例1. 工法特点特殊设计的插盘及锁紧结构 .接头设计时考虑到自重力的作用，使接头具有可靠的双向自锁能 力，作用在横杆上的荷载通过盘扣传递给立杆，承插型盘扣具有很强的抗剪能力，和传统的扣件相 比可靠性更高多向连接使得架体搭建灵活，人工搭建效率更高承插型盘扣式外架整体性好无零散配件，锁紧结构可保证脚手架的稳定性。
如果只有一名工 人，一把铁锤，也可实现搭建极高的搭建和拆除效率整个架体采用模数化设计,构造简单,装拆简便、快速,很少有螺栓作业 和零散扣件的丢损在装拆过程中，工人用一把铁锤便可完成全部作业.承插型盘扣式外架使用寿命比传统扣件式外架高很多，一般可用10 年以上构件经碰耐磕，观 感质量优，且无需刷漆，节能环保.2. 适用范围适用于建筑工程结构施工外防护和装修3. 工艺原理采用立杆、横杆、斜拉杆、可调底托等构件构成立杆采用套管承插连接，横杆和斜拉杆采用 杆端和接头卡入立杆连接插盘，用楔形插销连接，并按规定设置连墙点,形成几何不变的结构体系, 在其上铺设挂扣式压型钢板，外侧挂安全网封闭，以供结构施工外保护和装修使用4. 施工工艺流程及操作要点41 施工工艺流程施工准备→预埋预制螺栓→混凝土浇筑→铺设工字钢→固定工字钢→铺设槽钢→脚手架搭设→ 挂安全防护网4.2 操作要点4.21 预埋预制螺栓预制螺栓采用两根Φ20 细丝螺栓焊接于 5mm 厚钢板上，在悬挑层钢筋绑扎前，先在模板上按设 计的步距放好型钢的中心线，后将预制螺栓件用铁钉固定在模板上，中心线要在两个螺栓中间，再 在螺栓上套上比楼层板厚长一点的塑料套管（便于预埋件的回收再利用），并用塑料胶带包住露出套 管部分的螺栓(防止浇筑混凝土时泥浆溅在螺栓上)。
悬挑式外架预埋螺栓锚固示意参见下图 420螺栓垫片18#工字钢 两边木楔楔紧结构板双螺帽固定塑料套管钢板与螺栓焊接图 4.21 悬挑式外架预埋螺栓锚固示意图42 铺设型钢混凝土浇筑后，开始铺设工字钢，校正好进出位置，然后用双螺帽固定好待工字钢固定好后， 在其上沿架体纵向连续铺设槽钢，槽钢 U 口向上设置,并采用单面焊接于工字钢之上(参见图 4.22 —1 悬挑式外架型钢铺设节点示意图).若工字钢穿墙的,需在工字钢穿墙处套上木盒,以便脚手架拆 除后工字钢的取出（参见图 42-2 悬挑式外架工字钢穿墙节点示意图）螺栓 双螺帽固定 垫片盘扣立杆12.6槽钢焊接于 18#工字钢之上底座用于调节 架体标高图 4.2.2-1 悬挑式外架型钢铺设节点示意图空档处用木楔楔紧18#工字钢200 250 木盒结构墙板结构楼板图 42.2-2 悬挑式外架工字钢穿墙节点示意图4.2.3 脚手架搭设1、悬挑层槽钢固定好后，承插型盘扣式外架立杆方可使用可调底托放置于槽钢U 型槽内，然后 按正常施工工序搭设好第一排架子后，槽钢面上立杆与立杆之间的横杆应马上设置好，方可继续向 上搭设，按楼层分次搭设，每次搭设高度须超过楼层施工工作面高一步架（用作护栏）。
2、每次脚手架搭设过程中，须铺好挂扣式踏板，设置好竖向斜杆、连墙杆，悬挑层及悬挑层与 建筑物的空隙采用木板铺设做成硬隔离.3、操作层脚手架满铺挂扣式踏板，脚手架与建筑物之间的缝隙采用脚手板或小兜网进行水平防 护，留余缝隙 12～15cm4、连墙件采用预埋进剪力墙或是楼板内，按照两步三跨布置，山墙位置无法埋设钢管的采用螺 杆洞进行加固，所有连墙件必须刷红油漆悬挑式外架搭设剖面参见图 4.2.3—1.连墙件预埋钢管槽钢安全网/防尘网钢跳板200mm高踢脚板悬挑层结构楼面模板硬隔离工字钢图 43-1 悬挑式外架搭设剖面图5、承插型盘扣式外架应沿架体纵向为每五跨竖向连续设置斜拉杆6、承插型盘扣式外架在断开处横向每步使用普通钢管与盘扣立杆连接，每根普通钢管至少使用三个十字扣件,并且沿架体竖向连续设置剪刀撑承插型盘扣式外架断开处连接示意参见图 4.2斜拉杆剪刀撑立杆水平杆普通钢管图 43-2 承插型盘扣式外架断开处连接示意图4.2.4 挂安全防护网承插型盘扣式外架外立杆内侧张设密目安全网,封闭防护，与横杆系牢，每隔六层设一道平网防 护,立网用铁丝同横杆、立杆绑扎牢固，网与网拼头外必须绑扎牢固,空隙不得大于 20cm,安全网张 设在外立杆内侧，张设高度应超过施工面不小于 1。
2m5 承插型盘扣式外架拆除拆除顺序为:安全网→挡脚板→护身栏杆→挂钩踏板→竖向斜拉杆→横杆→立杆→ 连墙杆、纵 向支撑、剪刀撑1、承插型盘扣式外架的拆除必须经项目部同意，并由专业负责人对操作工人进行安全技术交底 拆除前应清除脚手架上的杂物2、承插型盘扣式外架拆除时划分作业区，周围设置围栏或树立警戒标志，地面设专人指挥，严 禁非工作人员入内3、承插型盘扣式外架拆除时高空作业人员必须戴好安全帽,系好安全带，穿软底鞋4、承插型盘扣式外架拆除时应遵循由上而下、先搭后拆、后搭先拆的原则,先拆除拦板挂钩踏 板、剪刀撑、斜撑、横杆，按一步一清原则依次进行，严禁上下同时进行拆除作业5、连墙件应随脚手架拆除进度逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架,分 段拆除高差应不大于 2 步,如高差大于 2 步，应增设连墙件加固6、承插型盘扣式外架拆除时要统一指挥、上下呼应、动作协调,当解开与另一人有关的结扣时 应先通知对方，预防坠落严禁在架体上保留不稳固的杆件7、在大片脚手架拆除前应先将预留上料平台先行加固，以便拆除后确保其完整、安全、稳定 8、拆下的材料应用绳索栓住下运，严禁抛掷，运至地面的材料按指定地点,随拆随运，分类堆放，当天拆除当天清理干净，拆除过程中,中途不得换人，如需换人时必须将拆除情况交待清楚后， 经班长同意方可离开。
5. 材料与设备5.1 主要材料51.1 立杆、横杆立杆:采用 Q345A 直径Φ48×3.2 厚焊接钢管；横杆：采用 Q235B 直径Φ48×32 厚焊接钢管 其力学性能必须符合国家现行标准 JGJ231-2010《建筑施工承插型盘扣式钢管支架安全技术规程》 的规定，同时，钢管表面平直光滑，不应有裂缝、分层、压痕、划道和硬弯5.1.2 脚手板采用挂扣式压型钢踏板5.1.3 型钢（悬挑式)采用 18＃工字钢,工字钢质量必须符合规范要求4 槽钢（悬挑式)采用 12.6 槽钢，槽钢质量必须符合规范要求.55 预制螺栓(悬挑式）采用Φ20 螺栓，用于固定型钢悬挑梁，螺栓材质应符合现行国家标准2 机具设备采用的机具设备见表 5.2表 52 机具设备表序号1234设备名称铁锤扳手电焊机氧气焊单位把把台台数量5511用途固定、拆除连接插销紧固、卸除固定型钢的螺栓 焊接型钢、槽钢、可调底托及预制螺栓型钢、槽钢加工6. 质量控制61 质量控制标准外墙承插型盘扣式钢管脚手架施工质量执行国家现行标准《建筑施工承插型盘扣式钢管支架安 全技术规程》（JGJ231—2010）2 质量保证措施1、承插型盘扣式外架搭设完毕或分段搭设完毕，按规定对脚手架工程的质量进行检查,经检查 合格后方可交付使用。
2、及时对脚手架工程质量进行验收,验收时应具备下列文件：1）根据相关文件法规要求所形成的施工组织设计文件2）脚手架构配件的出厂合格证或质量分类合格标志3）脚手架工程的施工记录及质量检查记录4）脚手架搭设过程中出现的重要问题及处理记录5）脚手架工程的施工验收报告3、承插型盘扣式外架工程质量的验收,除查验有关文件外，还应进行现场检查，检查应着重以 下各项，并记入施工验收报告.1）构件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠2）安全网的张挂及扶手的设置是否齐全3)底托是否松动,立杆是否悬空4）连墙件、斜拉杆、剪刀撑等的构造设置是否符合要求5）垂直度、水平度是否合格6）盘扣插销是否松动，是否超载.7. 安全措施认真贯彻“安全第一，预防为主”的方针，根据国家有关规定、条例,结合施工单位实际情况和 工程的具体特点，组成专职安全员和班组兼职安全员以及工地安全用电负责人参加的安全生产管理 网络,执行安全生产责任制，明确各级人员的职责,抓好工程的安全生产建立完善的施工安全保证体系，加强施工作业中的安全检查，确保作业标准化、规范化 施工现场的临时用电严格按照《施工现场临时用电安全技术规范》（JGJ46-2012)的有关规定执行。
脚手架搭设人员必须是经过国家行业标准《特种作业人员安全技术考核管理规则》考核合格的 专业架子工,并由项目管理人员对施工班组进行安全技术交底后，方可上岗脚手架的骨架应牢固，要有可靠的连接，必须按正确的顺序架设和拆卸,这些均是保证安全的重 要环节.在脚手架边有可能出现人员坠落的地方及每三层脚手板底应设兜底网或安全平网在楼层各通 道出入口必须搭设防护棚，并挂上安全标志脚手架的构配件必须按规范规定要求进行检验，检验 合格后方可使用脚手架搭设应按阶段进行质量检查,发现问题及时校正，搭设质量必须经检验合格后才能投入使 用，检验合格后挂上标识，同时,外架上必须悬挂醒目的警示标志.脚手架在使用过程中，操作层上的施工荷载应符合设计要求,不得超载,不得将模板支撑、揽风 绳、泵送混凝土输送管固定在外架上，严禁任意悬挂起重设备六级及六级以上大风和雾、雨、雪天气应停止脚手架作业,雨雾后上架操作应有防滑措施，应扫 除积雪脚手架使用期间，应设专人负责对脚手架进行检查和保修应做好脚手架的防火措施，楼层应 配置水源，每段外架必须悬挂一定数量的灭火器材.在脚手架上进行电、气焊作业时，必须有防火措 施和专人看守氧气瓶与乙炔瓶隔离存放，严格保证氧气瓶不沾染油脂、乙炔发生器有防止回火的安全装置。
临道路的脚手架外侧应有防护措施，以防坠物伤人8. 环保措施成立对应的环境卫生管理组织机构 ,在工程施工过程中严格遵守国家和地方政府下发的有关环 境保护的法律、法规和规章，接受相关单位的管理和监督检查根据施工进度,脚手架材料陆续进场，对堆放脚手架材料的周转场地合理布置并进行硬化、围挡, 各种材料分类堆放整齐，标识清楚，保持场地整洁文明脚手架材料的吊运作业尽量安排在白天，尽可能避免吊运机械在夜间作业产生的噪声污染 选用噪声和振动符合城市环境噪声标准的施工机械，同时采用低噪音施工工艺和方法.夜间尽可能避免产生噪声污染、影响他人休息的施工作业施工用设备定期维修、保养和清洁，现场排列整齐美观教育施工人员养成良好的施工习惯， 严禁高空抛洒施工垃圾,不随意乱丢垃圾、杂物，保持工作和生活环境的整洁.施工现场设置限速牌，车辆限速行驶，同时定期对施工通行道路进行清扫、洒水，防止尘土飞 扬，污染周边环境施工中产生的建筑垃圾和生活垃圾，应当分类、定点堆放,并与环卫公司签订合 同，由环卫公司进行专业化及时清运9. 效益分析本工法中外墙承插型盘扣式钢管脚手架和传统外墙扣件式钢管脚手架相比 ,由于采用了模数化 设计，构造简单，装拆便捷，在装拆过程中很少有螺栓作业和零散扣件的丢损，故装拆效率高，损 耗小，经济效益明显。
本工法中外墙承插型盘扣式钢管脚手架采用的是镀锌钢管杆件，外观形象好，无需刷漆且耐腐 蚀，经碰耐磕，其使用寿命比传统扣件式钢管脚手架的普通钢管高很多,既节约成本，降低损耗，又 对周边环境无污染，具有较好的经济效益和社会效益.本工法中外墙承插型盘扣式脚手架采用的是挂扣式压型钢跳板 ,和传统扣件式钢管脚手架采用 的竹筢相比,钢跳板具有安全、牢固、防火性好、使用寿命高等特点，同样具有较高的经济效益和社 会效益10.应用实例10.1 苏地 2009-B-129 地块项目 1 标段（3＃、4#、5＃、10#楼)101.1 工程概况根据本工程 4 栋楼均为 18 层，外墙脚手架 3 层以下采用落地式钢管扣件脚手架，3 层以上采用 悬挑式承插型盘扣式钢管脚手架，分别在 3、9、15 层完成 3 次悬挑外墙脚手架搭设时每层铺设挂 扣式压型钢挑板，在型钢悬挑层增加模板硬隔离.外墙脚手架的搭设遵循《建筑施工扣件式钢管脚手 架安全技术规范》 (JGJ 130 — 2011 ）和《建筑施工承插型盘扣式钢管支架安全技术规 程》 (JGJ231-2010）的规定10.12 施工情况1、承插型盘扣式外架搭设参数：立杆采用Φ48×3.2 标准钢管；步距为 2.0m，立杆横向间距 0。
9m，纵向间距 09、2.1m.连墙杆两步三跨，脚手架上同时施工的作业层数结构施工时为 1 层,装饰 施工时为 2 层；脚手板采用钢踏板，密目安全网满挂2、悬挑架 3 层结构做第一挑层数为（4 层、5 层、6 层、7 层、8 层）悬挑的高度为 16.8 米， 步距为 20m,立杆横向间距 0.9m，纵向间距 210m;第二次悬挑层数为（9 层、10 层、11 层、12 层、13 层、14 层)悬挑的高度为 168 米，步距为 20m，立杆横向间距 0.9m，纵向间距 2.10m； 第三次悬挑层数为(15 层、16 层、17 层、18 层、屋顶层）悬挑的高度为 13 米,步距为 20m,立杆 横向间距 09m，纵向间距 2.1m.共悬挑 3 次承插型盘扣式脚手架，连墙杆采用两步三跨设置3、悬挑层型钢排列图和悬挑盘扣式脚手架搭设外立面图（参见附图一）2 苏州工业园区 2.5 产业园Ⅲ期一区（L2 楼）101 工程概况L2 楼高 4 层，结构标高-07m～209m,为钢筋混凝土框架结构，单层建筑面积约 1304 ㎡，周 长 166089m本工程外墙使用落地式承插型盘扣式钢管脚手架，整体搭设面积约为 1359.73 ㎡. 10。
2.2 施工情况1、本工程外墙使用落地式承插型盘扣式钢管脚手架，立杆横距主要为1.8m、1.2m，转角处设0.9m 横杆以方便连接，立杆纵距为0外架搭设高度为23.709m，内侧立杆中心与外墙面的距离为0.3m～ 05m，单个立杆由1根25m立杆、10根2.0m立杆和1根1.0m立杆搭接而成,可调底座露出部分高度为 103mm2、架体外侧设水平拉杆14道，步距20m，其间布置横杆05m间距2道作为防护栏使用,共36 道.内侧设水平拉杆24道，按1.0m间距布置，横杆规格为0.9m、12m、13、架体外侧设斜杆,斜杆横向间距 90m，步距 20m，规格为 900mm×2000mm、1200mm×2000mm、 1800mm×2000mm.架体竖向每隔 2m 设置一道钢挂钩踏板,踏板规格为 1800mm×250mm~900mm×250mm, 水平方向铺设于宽 0.9m 的横杆上，由 3 块组成4、外架上布置三个楼梯，分布在 L13 轴~L14 轴、LB 轴～LC 轴、L14 轴～L15 轴之间，楼梯结 构与外架相连，平面尺寸 3.6m×1.8m.单个楼梯由 11 个挂钩梯和 36 块挂钩钢踏板组成，挂梯规格 1800mm×2000mm×250mm，踏板规格为 1800mm×250mm，两端设置 2 道 0.5m 间距斜杆作防护栏.楼梯 踏板结构(落地式)搭设示意参见图 11—2—2。
图 11—2—2 楼梯踏板结构（落地式)搭设示意图5、 L2 楼承插型盘扣式外架平面示意图（参见附图二）和 L2 楼外架搭设立面示意图（参见附 图三）.11.附图11.1 附图一《悬挑层型钢排列图》、《悬挑盘扣式脚手架搭设外立面图》 11.2 附图二《L2 楼承插型盘扣式外架平面示意图》11.3 附图三《L2 楼外架搭设立面示意图》。
