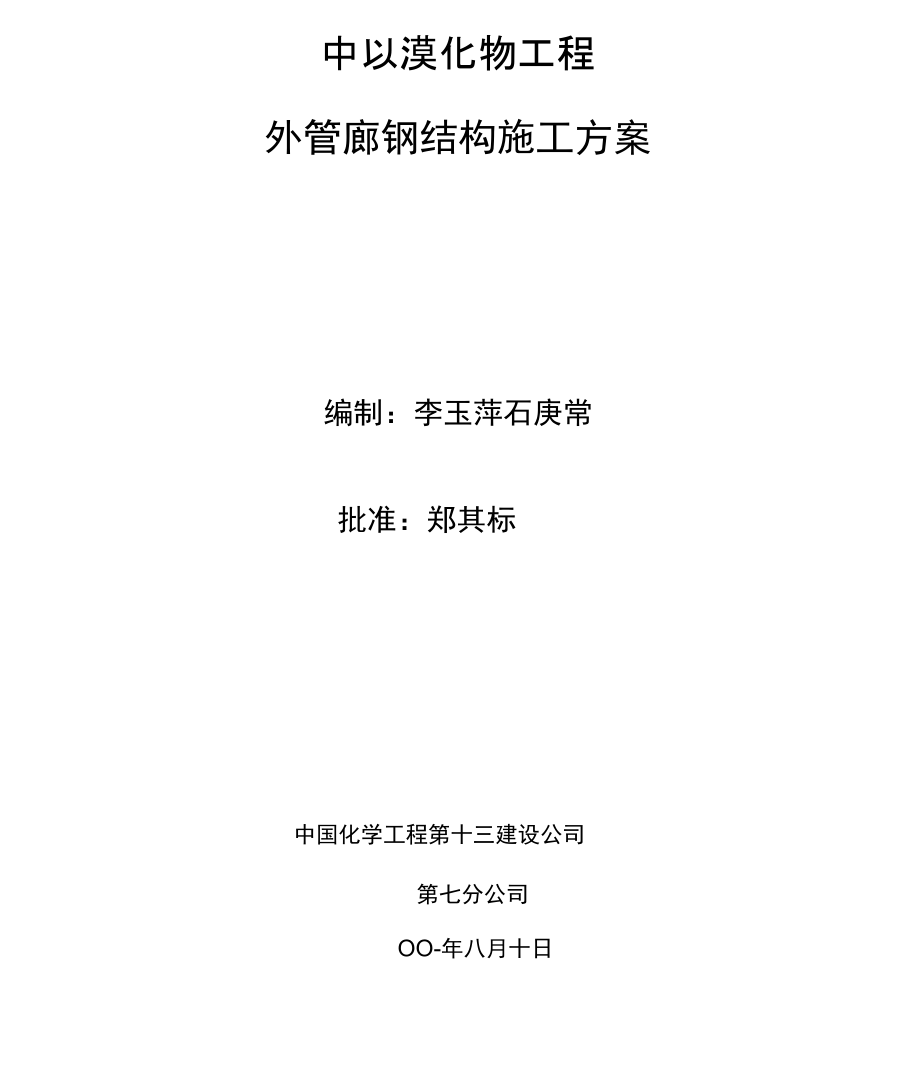

中以漠化物工程外管廊钢结构施工方案编制：李玉萍石庚常批准：郑其标中国化学工程第十三建设公司第七分公司OO-年八月十日材料矫正 构件组装 焊接柱、 焊接梁安装或构件吊装就找正找平1. 编制说明本方案适用于常州港石化码头工程管支架钢结构安装工程的施工为了较好地控制施工质量，确保预制安装工作的顺利进行，特制定本方案， 作为指导性文件施工中除应符合本方案的同时，还应符合设计图纸及相应的国 家标准2. 编制依据2. 1招标文件2. 2GB50235-95《钢结构工程施工及验收规范》2. 3 GB50221-95《钢结构工程质量检验评定标准》3. 施工准备3. 1材料米购及检验3. 1. 1工程技术人员应准确看懂施工图纸，并依据施工图纸编制详细的材料 计划书3. 1.2在编制材料计划书时，应充分考虑现场预制情况，注明定型定长尺寸3.1.3按设计要求的材质、规格订货，不得随意代用，如需代用，应事先征 得设计单位同意3.1.4材料进厂时，钢结构所用的钢材、配件以及焊接材料必须具有产品合 格证，或复验报告，并应符合设计要求和国家现行有关标准的规定3.1.5为了避免混料，应严格执行保管制度，按照种类.钢号、规格分别验 收堆放， 明确区分支柱、主梁、支梁、加强板及其他构件。
3.1.6材料领用、发放要有专人负责，并详细记录现场材料保管员要对材 料不定期地进行整理、核查，便于管理3.1.7钢材表面或断面上不得有裂纹、结疤、折叠、气泡、夹杂和分层，表 面麻点、锈蚀或划痕的深度不得大于该钢材厚度偏差值的 1/2 o3.2技术人员向有关施工人员进行技术交底3? 3预制现场应具备满足施工要求的平台、 半自动切割机、起重机械、电焊机、喷砂设备等生产设备、设施施工现场道路畅通、场地平坦，电力满足施工 需要3.4施工所需机索具等配置齐全，完好率达到 100%o4钢结构施工流程图施工准备材料检查矫正喷砂除锈、防腐构件制作放样、号料、切割 I 基础交接构件验收 构件编号构件编号 防腐工程验收注：上图中顺序亦可视具体情况调整、交义5. 构件预制5.1施工作业组下料前应仔细核对施工图纸，按图示控制尺寸以 1： 1的比 例放样，量出准确尺寸后方可下料、加工5. 2 按图纸各结构型式相同规格型号尺寸的构件统一下料，并在明显部位用 油漆标明编号，对所下料列出半成品清单，且方便包装运输5. 3放样和号料应根据工艺要求预留制作和安装时的焊接收缩余量及切割、5. 3. {' 划线和号料样板外形尺寸为 -0. 5mm5.3.2测量样板：内卡样板应控制在-0. omm,外卡样板应控制在+0. 5mm5. 3. 3气割缝宽量：板材或型材厚度 14mm以下为2mm,厚度16? 26mm为2.5mmo 凡二次号料用气割，每一切割端需留 1/2 板厚，且不小于 5mm。
5.4放样平台应完整，其局部不平误差应控制在 2? 3mm范围内，钢板表面 不 得有焊瘤和污物，平台的支撑刚度应保证构件在自重压力下，不失稳、下沉， 以保证拼装构件的水平度5. 5 气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除 熔渣及飞溅物5.6机械剪切的零件，其钢板厚度不宜大于 12mm,剪切面应平整5. 7 钢材在号料前和用机械剪切或切割后的变形均应进行矫正，达到要求的 直度，以防造成量尺和组合的误差变形钢材经矫正后的偏差应符合下表：允许備差1.5钢板的 局部平 面度△]]000 !1-0型钢变曲矢减1/1000W 5.0角钢肢的垂直度b/100双肢栓接角钢 的角度不得大于90槽钢翼缘对腹板的 垂直度b/80工字钢、H型钢翼 缘对腹板的垂直度b/100?2? O5. 8号料后的零件在切割前或加工后应严格进行自检和专检，使零件各部儿 何尺寸符合设计图的规定和要求6构件拼装6. 1构件拼装时应选择合理的装配顺序一般的原则是先将整体构件适当地 分成儿个部件，分别进行小单元部件的拼装，然后将这些拼装和焊接完的部件予 以矫正后，再拼装成大单元整体6.2拼装前，应按设计图的规定尺寸，认真检查拼装零件的尺寸是否正确。
6.3拼装时，为了防止构件在拼装过程中产生过大的应力和变形，应使不同 形状零件的规格或形状均符合规定的尺寸和样板要求；同时在拼装时不宜采用较 大的外力强制组对，以防构件焊后产生过大的拘束应力而发生变形6? 4构件组装时，为使焊接接头均匀受热以消除英里和减小变形，应做到对 接间隙、坡口角度、搭接长度的尺寸正确，符合设计规定及焊接规范的要求6. 5合理地布置焊缝，避免焊缝之间的距离靠得太近，尽量减少或不作拼接 焊 缝，焊缝布置对称于构件的重心或轴线对称两侧， 以减少焊接英里集中和焊接 变形7 焊接和焊接检验7.1焊接前，应对焊缝外形尺寸进行检查，并应符合 JGJ81-91《建筑钢结 构焊接与验收规程》7.2 焊接前按焊接工艺评定制定焊接工艺规程7.3 焊条使用前按规定进行烘干，并严格执行焊条烘干发放制度7. 4 露天昨夜时，若遇雨 . 雾天气及相对湿度大于或等于 90%、风速大于或 等于 5 级时应采取相应预防措施， 否则不得进行施焊 焊件受潮部位需事先进行 烘干处理7. 5 构件在施焊前应放平垫稳，防止焊接中产生变形7. 6 焊接时严禁在母材上引弧，更不得随意在钢架上引弧打火，收弧时应将 弧坑填满。
7.7构件组对时定位焊接所用的焊接材料、焊接工艺参数与正式焊接相同， 且必须由合格的焊工担任7. 8 焊缝质量的检查及要求应符合设计文件及有关规范要求：7. 8.1 型钢梁端部的刚性连接焊缝均为等强焊缝，其焊缝均应焊透7. 8. 2 框架、管廊梁柱之间的刚性焊缝均为重要焊缝，焊缝质量等级为一级 , 次要部位的连接焊缝质量等级为二级，其余焊缝为三级8 钢结构的安装8. 1 基础验收8. 1. 1 钢结构安装前应对钢柱基础检查验收，不允许存在蜂窝、孔洞等缺陷 , 基 础标高应准确并有明显的标识8.1.2埋设的地脚螺栓的轴线位置应与设汁规定的纵、横轴线位置、尺寸相 符地脚螺栓的垂直度应符合设计和规范等标准规定，地脚螺栓的螺纹应无损坏 现象8 . 1 . 3为了调整标高及水平度，在钢柱底座板与基础上平面之间设置垫铁， 垫铁垫放的煨制及分布应正确，应垫在钢柱中心及两侧受力集中部位或幕近地脚 螺栓两侧8.1.5垫板与基础面和柱地面的接触应平整、紧密在垫放垫铁前，对不平 的基 础表面需用工具凿平8 . 1 . 6垫铁在垫放前，应将其表面的铁锈、油污和加工的毛刺清理干净，以 备灌 浆时能与混凝土牢固地结合。
垫后的垫铁组露出底座板边缘外侧的长度约 10-20mm,并在层间两侧用电焊点焊牢固8.2 安装8. 2.1 首先确定各支柱与所在各基础的位置，进行对应配套编号8. 2.2 对制作的成品钢柱要加强管理，以防放置的定基点运输不合理，由于 自重压力作用产生弯矩而发生变形8? 2? 3因钢柱较长， 在竖向吊装时的吊点选择要正确， 一般应选在柱长 2/3 柱上 的位置以防止变形8. 2.4吊装钢柱时，还应注意起吊半径或旋转半径的正确8. 2. 5 当钢柱被吊到基础平面就位时， 应将柱底板上面的纵横线对准基础轴 线， 钢柱垂直度的校正应以纵横轴线为准8. 2.6钢柱就位校正时，应注意风力和日照温度、温差的影响8. 2. 6. 1在校正柱子时，当风力超过 5级时不能进行，对已校正完的柱子应 进行 侧向梁的安装或采取加固措施，以增加整体连接的刚性，防止风力作用变形8. 2. 6. 2 校正柱子工作应避开阳光照射的炎热时间，宜在早晨或阳光照射较 低温度的时间及环境内进行8. 2. 7 基础支承面的标高与支柱安装标高的调整处理，应根据成品支柱实际 制 作尺寸进行，以实际安装后的支柱总高度及各位置高度尺寸达到统一。
8. 2.8柱与梁的连接结构型式详见施工图纸先后安装工艺要合理对于多 层框架，一般先安装底层，再依次向上逐层安装8. 2.9横梁安装时，要注意水平度的测量严格控制偏差值一般是先就位 作临时固定（安装螺栓），调整工作要待整个管廊其他构件安装就位后进行8. 2. 10组合构件（梁、柱）翼缘板均需用细砂轮磨平，磨平后的尺寸不得 小于设计的集合尺寸，其他杆件的端头应经加工消除毛刺8. 2.11为使结构能良好地工作，柱与柱、顶板、底板解除面均应刨平顶紧 梁的横向加劲肋的上端与翼缘应顶紧和焊接；工字形钢梁在端部翼缘切割处，安 装前应磨平至与腹板在一个平面上8. 2. 12构件在运输、吊装时，应釆取必要的临时加固措施，方知产生过大 的弯曲变形若发现有变形过大的构件，安装前应予以校正，合格后方可安装8. 2. 13 结构安装就位后，应按设计要求及时安装支撑及其他连系杆件，以 保证结构的稳定性8. 2. 14所有焊缝应按图中要求焊满焊缝除注明外，均为满焊焊缝厚度 不得小于5mm,柱、梁等重要构件，应采用连续焊缝，其角焊缝的焊脚尺寸不应 小于8mmo9 防腐9.1 预制工作完成经检查合格后，可进行喷砂除锈和防腐工作。
9. 2 喷砂材料应选用质坚有棱角的石英砂或河砂、海砂，喷砂应达到设计要 求的 Sd2 级，即“完全除去金属表面的油脂、 氧化皮、锈蚀物等一切杂物，钢材 表面应 露岀金属光泽S除锈完毕后，及时用高压空气清除净砂及灰尘，并应在 8小时内涂刷 一道底漆，以防金属表面再锈蚀9. 3 本结构设计要求钢结构表面防腐防火设计具体做法是： 底漆：环氧富锌底漆两道，每道涂层厚度 80 um；中间漆：云母氧铁防锈漆（厚型）； 面漆：氯化橡胶防腐面漆两道，每道涂层厚度 SOnmo9? 4 防腐涂料应选择质量优良的产品，并通过国家检测合格，有公安消防部 门批准的产品生产及销售证书方可选用9. 3 油漆涂刷应均匀、色泽一致，无皱皮和流坠，补刷漆膜完整，对损坏的 漆膜，按涂料工艺分层补刷漆膜完整，达到要求厚度10安全10.1 施工人员必须牢记“安全第一、预防为主”的方针，坚决杜绝一切麻 痹思想和侥幸心理 U71 "10.2参加施工的人员应认真阅读本方案，掌握施工程序和施工方法，严格 遵守本方案，本工种及项目部的安全规程10.3 所有参加本工程施工的人员，进入现场前必须进行安全教育，由技术 员和安全员进行技术和安全交底。
10.3 现场使用的机具应认真检查，调试良好，保证其安全运行10.4 用电设备应按规定接地，其导线绝缘良好，严防漏电：电焊机把线， 地线均应绝缘良好，以防人员触电或损伤设备10.5 进入现场的施工人员必须戴安全帽由于本钢结构属于高空作业，必 须系挂安全带，并按规定办理“高空作业许可证”10.6 在狭窄空间作业应有值班保护人员10. 7 施工安全员应在现场监督施工，发现不安全因素及时消除10.8 施工现场应干净、整齐材料堆放整齐，标记清楚现场要定期清理 , 作 好文明施工10.9 电焊工、电工作业应穿绝缘鞋，其它工种穿防滑鞋10. 10 现场边角余料应及时清理，成品或半成品均应放一安全地带10.11电器设备应山专职电工接、拆线路，其他人员严禁私自拆线路10. 12 起重工作业应按有关规定执行，吊装作业时山一至两名起重工指挥吊 装 机械，其他人员严禁指挥吊装机械10. 13构件起吊时，严禁在吊物下站人和走动10. 14施工现场油漆等易燃品单库存放保管，严禁烟火10.15 施工现场设专职安全员、质量检查员，具体负责施工现场的安全质量 工 作发现问题、隐患及时予以纠正并应向工地负责人汇报以便妥善解决，确保 万无一失。
10. 16 其它未尽事宜参照《炼油、化工施工安全规程》中的有关要求。
