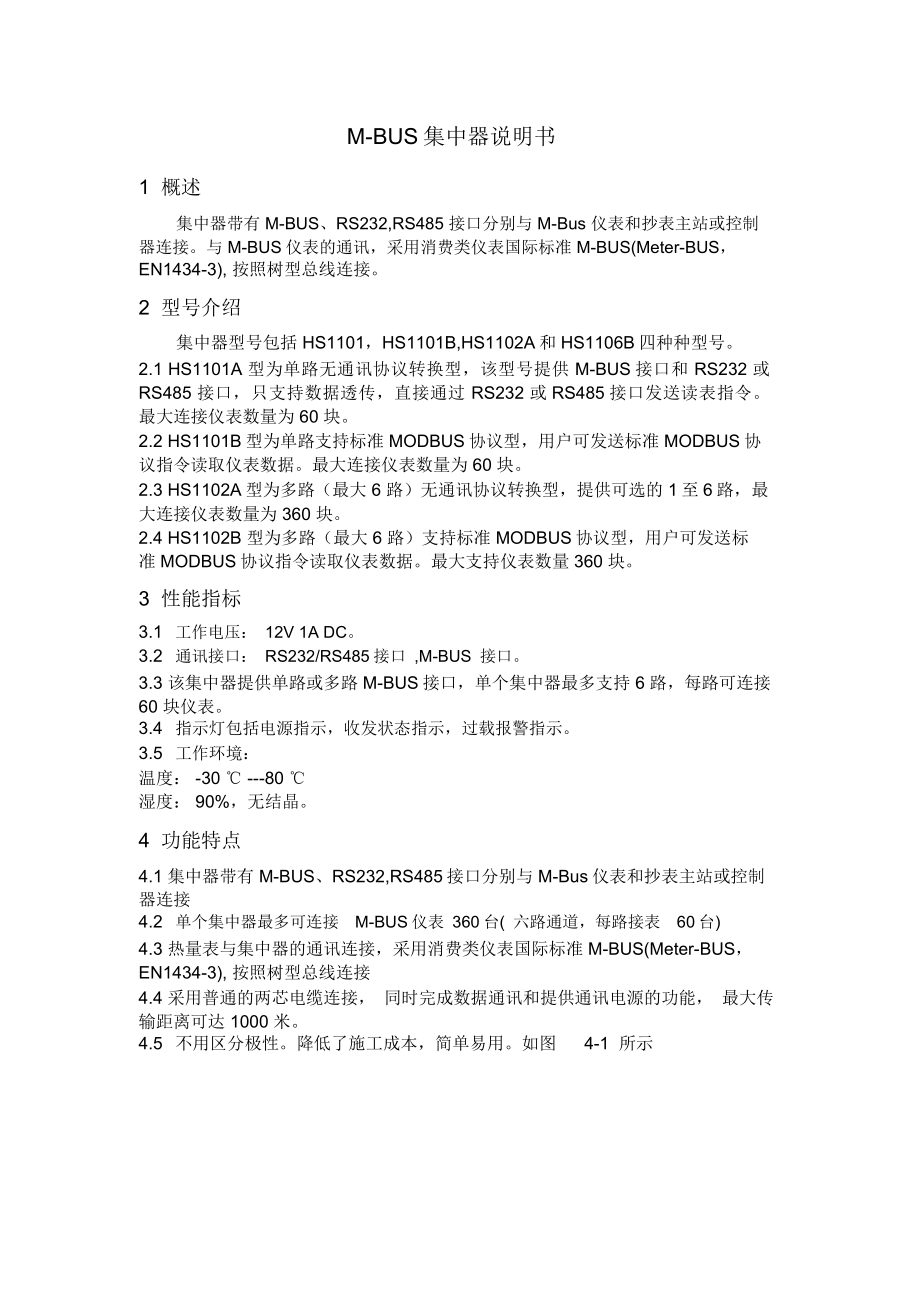

M-BUS集中器说明书1 概述集中器带有 M-BUS、RS232,RS485 接口分别与 M-Bus 仪表和抄表主站或控制器连接与 M-BUS仪表的通讯,采用消费类仪表国际标准 M-BUS(Meter-BUS,EN1434-3), 按照树型总线连接2 型号介绍集中器型号包括 HS1101,HS1101B,HS1102A和HS1106B四种种型号2.1 HS1101A 型为单路无通讯协议转换型,该型号提供 M-BUS接口和 RS232 或 RS485 接口,只支持数据透传,直接通过 RS232 或RS485接口发送读表指令最大连接仪表数量为 60 块2.2 HS1101B型为单路支持标准 MODBUS协议型,用户可发送标准 MODBUS协议指令读取仪表数据最大连接仪表数量为 60 块2.3 HS1102A型为多路(最大 6 路)无通讯协议转换型,提供可选的 1至6路,最大连接仪表数量为 360 块2.4 HS1102B 型为多路(最大 6 路)支持标准 MODBUS协议型,用户可发送标准MODBUS协议指令读取仪表数据最大支持仪表数量 360 块3 性能指标3.1 工作电压: 12V 1A DC。
3.2 通讯接口: RS232/RS485接口 ,M-BUS 接口3.3 该集中器提供单路或多路 M-BUS接口,单个集中器最多支持 6 路,每路可连接 60 块仪表3.4 指示灯包括电源指示,收发状态指示,过载报警指示3.5 工作环境:温度: -30 ℃ ---80 ℃湿度: 90%,无结晶4 功能特点4.1 集中器带有 M-BUS、RS232,RS485接口分别与 M-Bus仪表和抄表主站或控制器连接4.2 单个集中器最多可连接 M-BUS仪表 360台( 六路通道,每路接表 60台)4.3 热量表与集中器的通讯连接,采用消费类仪表国际标准 M-BUS(Meter-BUS, EN1434-3), 按照树型总线连接4.4 采用普通的两芯电缆连接, 同时完成数据通讯和提供通讯电源的功能, 最大传输距离可达 1000 米4.5 不用区分极性降低了施工成本,简单易用如图 4-1 所示5 接线说明如图 5-1 所示6. 通讯协议转换说明本集中器 RS485 接口支持标准 Modbus 协议,用户可以通过标准的 Modbus 协议直接发送读取仪表数据指令 集中器会将仪表数据以 Modbus协议格式打包成消息传给控制器或上位机。
同时支持 Modbus 协议的 ASCII模式和 RTU 模式6.1 ASCII 模式根据 Modbus协议,使用 ASCII模式,消息以冒号( : )字符( ASCII码3AH)开始,以回车换行符结束( ASCII 码0DH,0AH)其它域可以使用的传输字符是十六进制的 0...9,A...F 网络上的设备不断侦测 “ : ”字符,当有一个冒号接收到时,每个设备都解码下个域(地址域)来判断是否发给自己的一个典型 ASCII消息帧 如表 6-1 所示:主 机集中器从机1 从机2 从机N RS232/485⋯⋯表 6-1起始位 设备地址 功能代码 数据 LRC校验 结束符1个字符 2 个字符 2 个字符 n 个字符 2 个字符 2 个字符读取集中器地址为 5326上接入的热表地址为 59250036的数据,控制器发出的指令为:3A 26 53 00 03 68 25 36 00 20 59 00 11 11 01 03 1F 90 12 23 16 02 D8 0D0A其中:3A:起始位26:集中器地址低位53:集中器地址高位00 03 功能代码68 25 36 00 20 59 00 11 11 01 03 1F 90 12 23 16 :读取 M-BUS仪表指令(内容详见 M-BUS协议)02 D8 LRC校验0D 0A 回车换行集中器响应数据:3A 26 53 00 03 N0 N1 N2⋯⋯ Nn LRC LRC0D 0A数据中的 N0 N1 N2⋯⋯ Nn 为从 M-BUS仪表读取的数据。
6.2 RTU模式使用 RTU模式,消息发送至少要以 3.5 个字符时间的停顿间隔开始 在网络波特率下多样的字符时间, 这是最容易实现的 ( 如表 6-2 的T1-T2-T3-T4 所示 ) 传输的第一个域是设备地址可以使用的传输字符是十六进制的 0...9,A...F 网络设备不断侦测网络总线,包括停顿间隔时间内当第一个域(地址域)接收到,每个设备都进行解码以判断是否发往自己的 在最后一个传输字符之后, 一个至少 3.5 个字符时间的停顿标定了消息的结束一个新的消息可在此停顿后开始整个消息帧必须作为一连续的流转输如果在帧完成之前有超过 1.5 个字符时间的停顿时间,接收设备将刷新不完整的消息并假定下一字节是一个新消息的地址域同样地,如果一个新消息在小于 3.5 个字符时间内接着前个消息开始,接收的设备将认为它是前一消息的延续这将导致一个错误,因为在最后的 CRC 域的值不可能是正确的一典型的消息帧如表 6-2 所示:表 6-2起始位 设备地址 功能代码 数据CRC校验结束符T1-T2-T3-T48Bit 8Bit n 个8Bit 16BitT1-T2-T3-T4在此模式下,设备地址为 M-BUS集中器地址(取低字节),其他参考 ASCII模式。
7.六路集中器通道切换协议打开地址为 20100512集中器的第一通道:TX:69 08 1012 05 10 2000 0142 16RX:69 08 1012 05 10 2000 0142 16读表号为 20100512的数据:TX:68 20 12 05 10 20 00 11 11 01 03 1f 90 12 09 16RX:68 20 12 05 10 20 00 11 11 81 2e 1f 90 12 06 00 00 00 05 16 27 51 00 05 00 00 00 00 17 00 00 00 00 35 92 99 06 00 2c 96 20 00 96 20 00 90 99 00 54 04 18 10 10 08 20 04 c0 0c 16关闭 20100512集中器的第一通道:TX:69 08 1012 05 10 2000 0042 16RX:69 08 1012 05 10 2000 0042 16。
