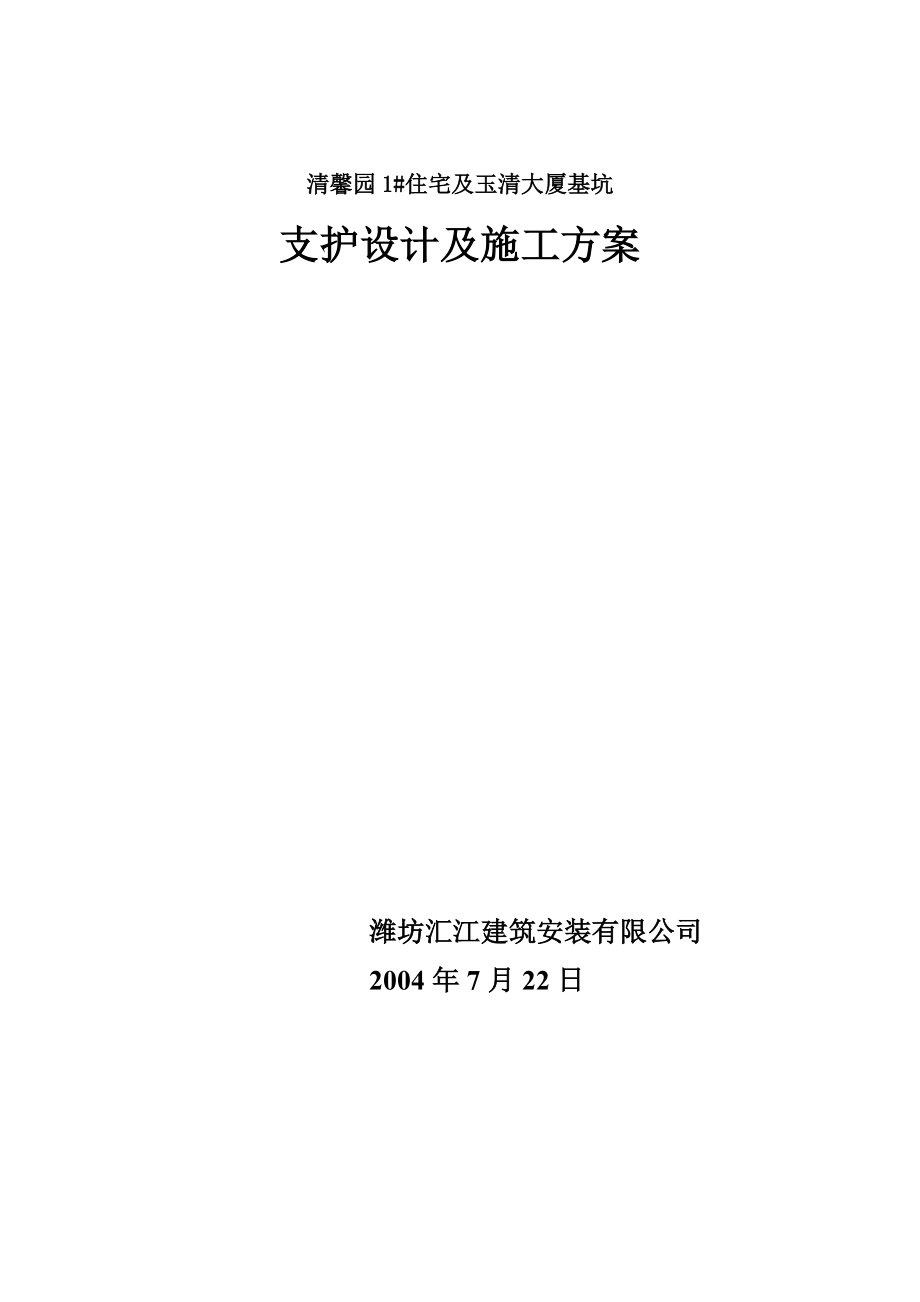

清馨园1#住宅及玉清大厦基坑支护设计及施工方案潍坊汇江建筑安装有限公司2004年7月22日清馨园1#住宅及玉清大厦基坑支 护 设 计 及 施 工 方 案编制人： 2010年11月 日审核人： 2010年11月 日批准人： 2010年11月 日潍坊汇江建筑安装有限公司目 录一、工程概况二、场地岩土工程地质条件及周边环境2.1工程地质条件2.2水文地质条件2.3周边环境三、基坑支护方案设计3.1设计依据3.2设计参数的选取3.3边坡土体支护方案3.4塔吊基座支护设计3.5设计说明及技术要求四、施工组织4.1人员配备4.2施工计划4.3施工设备五、 预计工程量及耗材六、 施工工序及要点一、工程概况淄博金泽.银领国际居住社区1、2、3号楼基坑均呈长方形，长宽分别为：1号楼： 71.7m21.1m，2号楼73.8m20.2 m ，3号楼53.3m21.0m，开挖深度约6.50m米由于施工期间适逢雨季，且今年的降水量较大因此，基坑开挖过程中，应对边坡面层进行防护，要求支护至基坑以上3m处另外，施工用塔吊基座下边坡土体受力较大，另行设计支挡方案，要求对基座下土体自上而下全面支护。
主要目的：1、能较好的保证该基坑边坡（塔吊基座）的稳定性，避免了坑壁失稳侧滑从而造成安全事故2、避免了雨水直接冲刷坑壁使大量泥沙涌入基坑，使基坑施工受到影响3、符合省、市建委有关基坑施工的必须进行安全支护、防护的各项规定，使工程施工可以顺利进行二、场地岩土工程地质条件及周边环境2.1工程地质条件根据场地的《岩土工程勘察报告》（山东省淄博市勘察测绘研究院，工程编号1040314），拟建场地地基土概况如下：1、①人工填土层：厚度较小且分布不广，略2、②粉质粘土层：层厚0.9-2.2m，可塑3、③粉质粘土层：层厚1.3-2.7m，层底深度3.60-5.0m，可塑4、④粉质粘土：层厚3.10-5.50m，层底深度7.70~5.90m，可塑5、⑤粉土：层厚3.5-4.9m，层底深度12.1-13.40m，稍湿-湿，中密以下各层略去2.2水文地质条件场区内地下水埋深较大，勘察期间稳定水位埋深15.5m左右，对本工程无影响2.3周边环境基坑周边空旷，无建筑物与地下管线，具备放坡条件施工中按1:0.3进行放坡放坡后的面层土质以粉质粘土为主三、基坑支护方案设计针对场地工程地质条件、基坑开挖情况及周边环境，经方案论证，基坑开挖拟采用土钉墙方案对边坡进行支护。
对塔吊基座位置，采用锚杆结合喷面方案对基底下土层进行支护3.1设计依据本次基坑支护方案设计施工依据以下技术规范及文件：1.《建筑基坑支护技术规程》（JGJ120-99）；2.《锚杆喷射混凝土支护技术规范》（GB50086-2001）；3.《建筑地基基础工程施工质量验收规范》（GB50202-2002）4. 淄博金泽银领国际居住社区1#、2#、3#高层住宅工程土方开挖施工方案3.2设计参数的选取地层参数的选取主要是根据场地的岩土工程勘察报告，设计参数如下：层 号岩土名称平均厚度(m)重 度(kN/m3)内聚力(kPa)内摩擦角()摩阻力标准值(kPa)(1)杂 填 土1.518.05840(3)粉质粘土1.4219.033.414.750(11)粉质粘土3.819.940.61070(12)粗砾砂1.519.533080(16)花岗岩强风化带0.822.05045803.3边坡土体支护方案1、基坑边坡采用1:0.3放坡后，采用钢筋网土钉喷射混凝土方案对边坡进行防护其中：（1）土钉长度1-2m，采用φ22钢筋，自坡顶向下至坡角分为三层，主要用于挂拉钢丝网布设的行间距2m，纵间距2m，入射角度15度左右（顶部土钉垂直置入）。
设计详见平面图2）面网采用14号钢丝网，网距150150mm加强筋采用Ф12螺纹钢，设置两排，纵向间距2000mm，钢筋网与加强筋铁丝绑扎土钉弯头与加强筋焊连，焊接长度不小于200mm3）面层喷射C20细石砼，喷射厚度50-80mm，沿整个边坡进行防护水泥采用32.5水泥，细石采用粒径小于0.5cm石屑其中基坑顶边外出不小于2.00m，并砌筑防水挡墙（2550cm），以防止边坡顶部崩塌、滑落及雨水冲刷边坡面层4）由于场区内地下水埋深较大，本方案对排水设计不做考虑3.4塔吊基座支护设计（1）支护土体宽度为基座下各外延2m总支护宽度约10m,支护高度为基座下土体高度约5m2）设三排锚杆，长度自上而下分别为8m、7m、5m水平与纵向间隔均采用1.50m所选材料采用Ф22螺纹钢一根，顶端弯头不小于200mm，与杆体呈900底部为挂网方便，设短土钉一排（1Ф22L1000mm），水平间距1.5m3）加劲筋采用Ф22螺纹钢，设置三排，长度10m，与锚杆弯头部分焊接4）钢筋网采用Ф12钢筋绑扎制作，网距200200mm，与加劲筋绑扎为一体3.5设计说明及技术要求1、支护工程建一独立坐标系统，假定自然地面为0.00m。
2、土钉与锚杆的长度误差不超过0.3m，角度误差不超过53、钢筋网连接采用绑扎，钢筋网距土面距离20-40mm左右，距离误差不超过5mm4、面层喷射混凝土配比采用 水泥：石屑：砂=1：2：2，厚度误差不超过10mm5、基坑顶边坡外线3m范围内禁止行车及堆放设备材料6、加强水的管理工作，防止近场范围内地表水的流入7、其它说明：①基坑开挖前，必须对基坑边坡一倍深度范围内的上下水管进行全面调查，确保无渗漏现象②开挖过程中若发现地质资料同勘察报告出入较大或地下管线、构筑物、尤其是上下水管等情况与设计条件差异较大时，应及时报告设计人员以对本设计做出调整③3号楼基坑开挖时，应分层开挖，配合面层施工，严禁一次性超挖过大四、施工组织4.1人员配备机构人员配备及职责见下表：机 构岗 位人 数主要职责经 理 部项目经理1全面组织管理，对支护工程施工各方面负总责技术负责人1负责工艺技术质量管理的实施；对质量技术负责质 检 员1负责工程技术把关、现场技术指导；负责各工序的质量检查与验收，对工程质量负责杆体制作队杆体制作10负责制作杆体，对杆体质量负责机 台钻 工12负责锚孔施工，对锚孔质量负责修坡编网队工 人10负责修坡、编网工作，对钢筋网质量负责喷 浆 队工 人8负责喷射混凝土工作，对面层混凝土质量负责后 勤 组保管员、炊事员1对机器设备进行维修、保养；负责材料、工器具的采购、保管、分发等工作；负责工地保卫、职工生活、零活等合 计444.2施工计划1、2号楼现已开挖，施工时应搭设5m高双排Φ483.5钢管脚手架，扣件连接，脚手架搭设应平稳、牢固。
3号楼土方已开挖一部分，要求分层分段施工；与挖土相互配合，互相制约每层土体超挖深度小于0.5米，上层支护完成后，方可进行下步土体的挖运工作锚喷施工与挖土交叉进行，基本不单独占用工期，每层面施工时间约3天4.3施工设备工程拟投入的主要设备如下表：空压机 1-2台喷射机 2台电焊机 4台注浆泵 1台搅拌机 1台切割机 1台五、 预计工程量及耗材a．总支护基坑面积为2657m2b. Ф22钢筋筋总长度约2272m,约6.78Tc．制作面网用的14号钢丝网约2462 m2d．喷射砼量206m3（按损耗系数1.20计）e. Ф12钢筋约4.14T六、 施工工序及要点1、清理边坡：人工清理掉表层浮土及松散块体2、布设土钉点：根据设计方案布点，安装土钉3、挂钢筋网：将14号成品钢丝网平铺置于边坡层面上，并用扎丝与加劲筋绑扎牢固，塔座处必须用Φ12钢筋网4、将加劲筋与土钉焊接牢固5、喷射砼施工：（1）喷射机具的检查：料罐中有无杂物，各操纵开关是否灵活可靠，各管路是否畅通2）砼的搅拌：采用人工搅拌，遍数不小于3遍。
C20混凝土配合比：水泥：砂：细石为 1:2:2，水灰比1：0.453）喷射砼，要求均匀、搭接无遗漏，厚度控制采用钢尺丈量4）砼的养护：喷水养护7天5）支护工程所使用材料如钢筋、水泥等需要有出厂合格证和入市许可证水泥进场防止受潮及结块，失效水泥不得再用淄博金泽银领国际居住社区3#高层住宅楼工程土方开挖修改方案编制人： 2004年7月 日审核人： 2004年7月 日批准人： 2004年7月 日中国华北冶金建设公司淄博金泽工程项目部11。
