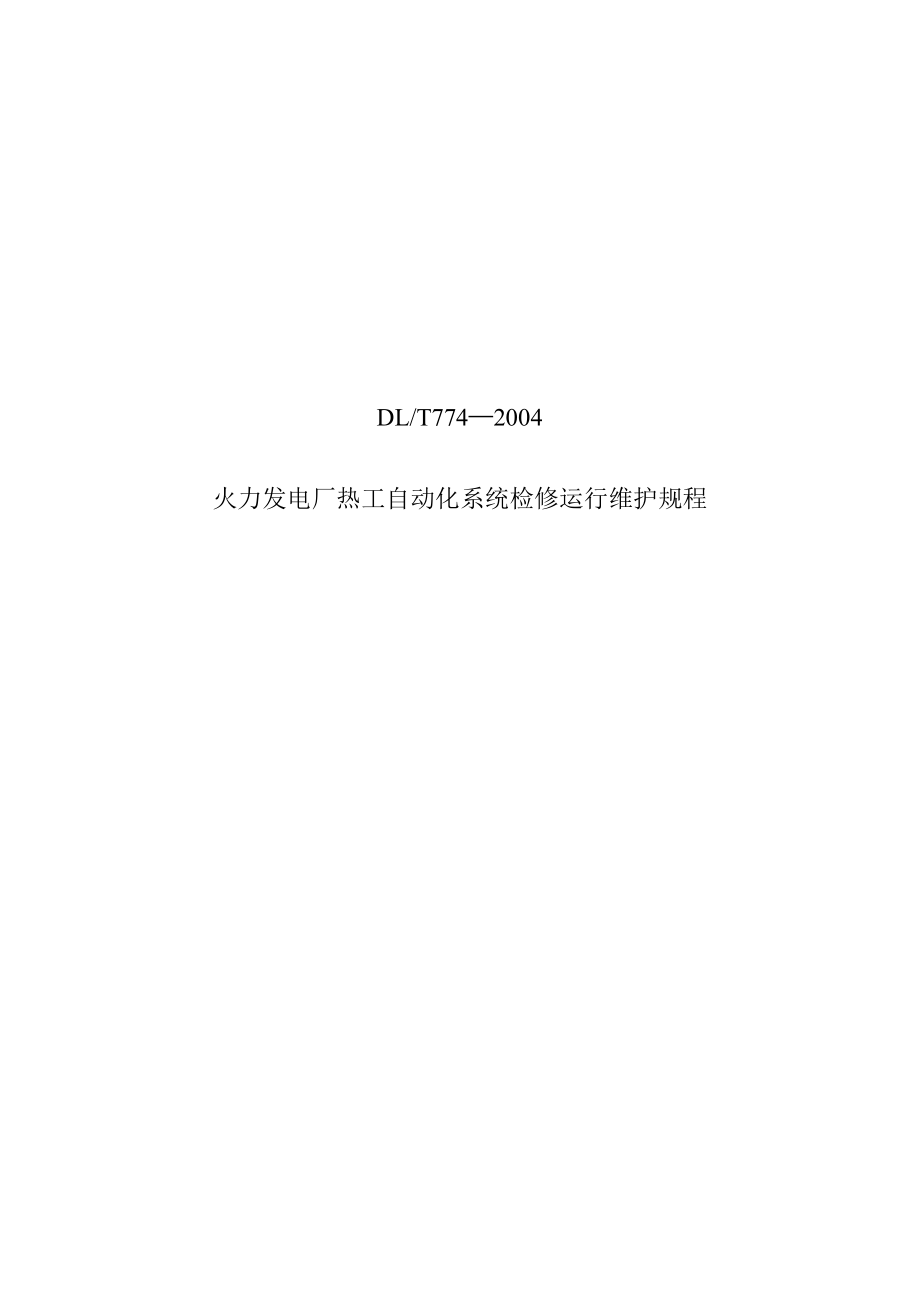

DL/T774—2004火力发电厂热工自动化系统检修运行维护规程DL/T774—20041 范围火力发电厂热工自动化系统检修运行维护规程本标准规定了火力发电厂热工自动化系统检修运行维护的内容、方法和技术管理应达到的标准本标准适用于火力发电厂已投产机组热工自动化系统的检修和日常运行维护工作2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准GB2887 计算机站场地技术要求GB4830 工业自动化仪表气源压力范围和质量DL 435 火力发电厂煤粉锅炉燃烧室防爆规程DL/T 655 火力发电厂锅炉炉膛安全监控系统验收测试规程DL/T 656 火力发电厂汽轮机控制系统验收测试规程DL/T 657 火力发电厂模拟量控制系统验收测试规程DL/T 658 火力发电厂开关量控制系统验收测试规程DL/T 659 火力发电厂分散控制系统验收测试规程DL 5000 火力发电厂设计技术规程DL/T 5004 火力发电厂热工自动化试验室设计标准DL/T 5190.5 电力建设施工及验收技术规范第 5 部分：热工自动化JJG 650 电子皮带秤试行检定规程3 术语和定义下列术语和定义适用于本标准。
3.1分散控制系统 Distributed Control System(DCS)采用计算机、通信和屏幕显示技术，实现对生产过程的数据采集、控制和保护等功能，利用通信技术实现数据共享的多计算机监控系统，其主要特点是功能分散，操作显示集中，数据共享，可靠性高根据具体情况也可以是硬件布置上的分散3.2数据采集系统 Date Acquisition System(DAS)采用数字计算机系统对工艺系统和设备的运行参数、状态进行检测，对检测结果进行处理、记录、显示和报警，对机组的运行情况进行计算和分析，并提出运行指导的监视系统3.3模拟量控制系统 Modulation Control System(MCS)实现锅炉、汽轮机及辅助系统参数自动控制的总称在这种系统中，常包含参数自动控制及偏差报警功能，对前者，其输出量为输入量的连续函数13.4协调控制系统 Coordinated Control System(CCS)DL/T774—2004将锅炉一汽轮发电机组作为一个整体进行控制，通过控制回路协调锅炉与汽轮机组在自动状态的工 作，给锅炉、汽轮机的自动控制系统发出指令，以适应负荷变化的需要，尽最大可能发挥机组调频、调峰的能力，它直接作用的执行级是锅炉燃烧控制系统和汽轮机控制系统。
3.5自动发电控制 Automatic Generation Control(AGC)根据电网负荷指令控制发电功率的自动控制3.6顺序控制系统 Sequence Control System(SCS)对机组的某一工艺系统或主要辅机按一定规律(输入信号条件顺序、动作顺序或时间顺序)进行瑶制的控制系统3.7炉膛安全监控系统 Furnace Safeguard Supervisory System(FSSS)对锅炉点火、燃烧器和油枪进行程序自动控制，防止锅炉炉膛由于燃烧熄火、过压等原因引起炉膛爆炸(外爆或内爆)而采取的监视和控制措施的自动系统FSSS 包括燃烧器控制系统(BumercontrolSystem，简称 BCS)和炉膛安全系统(Furnace Safety System，简称 FSS)3.8总燃料跳闸 Master Fuel Trip(MFT)由人工操作或保护信号自动动作，快速切除进入锅炉炉膛的所有燃料而采取的控制措施3.9汽轮机数字电液控制系统 Digital Electro-Hydraulic Control(DEH)按电气原理设计的敏感元件、数字电路(计算机)，按液压原理设计的放大元件及液压伺服机构构成的汽轮机控制系统。
3.10汽轮机自启停系统 Automatic Turbine Startup or Shutdown Control System(ATC)根据汽轮机的热应力或其他设定参数，指挥汽轮机控制系统完成汽轮机的启动、并网带负荷或停止还仃的自动控制系统3.11 超速保护控制 Over-speed Protection Control(OPC)一种抑制超速的控制功能有采用加速度限制方法实现，也有采用双位控制方式实现前者当汽轮机转速出现加速度时，发出超驰指令，关闭高、中压调节汽门；当加速度为零时由正常转速控制回塑维持正常转速后者当汽轮机转速达到额定转速的 103％时，自动关闭高、中压调节汽门；当转速恢复正常时再开启这些调节汽门，如此反复，直到正常转速控制回路可以维持额定转速；或者两种方法同时采用3.12汽轮机监视仪表 Turbine Supervisory Instrument(TSI)2DL/T774—2004监视汽轮机运行状态(转速、振动、膨胀、位移等机械参数)的仪表3.13现场总线控制系统 Fieldbus Control System(FCS)一种利用现场总线技术，构成集成式的全分散控制系统。
把现场测量、控制设备连接成网络系统，按公开、规范的通信协议，在位于现场的具有多种测控计算功能的设备之间，以及现场仪表与监控计算机之间，实现数据传输与信息交换4 计算机控制系统4.1 基本检修项目及质量要求4.1.1 停运前检查4.1.1.1 全面检查计算机控制系统的状况，将异常情况做好记录，并列入检修项目4.1.1.1.1 检查各散热风扇的运转状况4.1.1.1.2 检查不间断电源(UPS)供电电压、各机柜供电电压、各类直流电源电压及各电源模件的运行状态4.1.1.1.3 检查机柜内各模件工作状态、各通道的强制(或退出扫描状况)和损坏情况、各操作员站、控制站、服务站、通信网络的运行状况等4.1.1.1.4 检查报警系统，对重要异常信息(如冗余失去、异常切换、重要信号丢失、数据溢出、总线频繁切换等)作好详细记录4.1.1.1.5 检查各类打印记录和硬拷贝记录4.1.1.1.6 测量控制室、工程师室和电子设备室的温度及湿度4.1.1.1.7 检查计算机控制系统运行日志、数据库运行报警日志4.1.1.1.8 检查计算机自诊断系统，汇总系统自诊断结果中的异常记录4.1.1.1.9 检查计算机设备和系统日常维护消缺记录，汇总需停机消缺项目。
4.1.1.1.10 对于现场总线和远程输入／输出(I／O)就地机柜，进行温度等环境条件的检查记录4.1.1.2 做好计算机控制系统软件和数据的完全备份工作对于储存在易失存储器(如 RAM)内的数据和文件，应及时上传并备份4.1.2 停运后检修4.1.2.1 一般规定：4.1.2.1.1 检修前，应按计算机控制系统的正常停电程序(见第 4.3.3.1 条)停运设备，关闭电源，拔下待检修设备电源插头4.1.2.1.2 电子设备室、工程师室和控制室内的空气调节系统应有足够容量，调温调湿性能应良好；其环境温度、湿度、清洁度，应符合 GB2887 或制造厂的规定4.1.2.1.3 所有电源回路的熔丝和模件的通道熔丝，应符合使用设备的要求，如有损坏应作好记录，查明原因后更换相同容量与型号的熔丝4.1.2.1.4 计算机设备外观应完好，无缺件、锈蚀、变形和明显的损伤4.1.2.1.5 检查各计算机设备应摆放整齐，各种标识应齐全、清晰、明确4.1.2.1.6 在系统或设备停电后进行设备的清扫4.1.2.1.7 对于有防静电要求的设备，检修时必须做好防静电措施，工作人员必须带好防静电接地腕3DL/T774—2004带，并尽可能不触及电路部分；拆卸的设备应放在防静电板上，吹扫用压缩空气枪应接地。
4.1.2.1.8 吹扫用的压缩空气须干燥无水、无油污，压力宜控制在 0.05MPa 左右；清洁用吸尘器须有足够大的功率，以便及时吸走扬起的灰尘；设备清洗须使用专用清洗剂4.1.2.1.9 所有机柜的内外部件应安装牢固，螺钉齐全；各接线端子板螺钉、接地母线螺钉应无松动4.1.2.1.10 计算机设备间连接电缆、导线应连接可靠，敷设及捆扎整齐、美观，各种标志齐全、清晰4.1.2.2 操作员站、工程师站、服务站硬件检修：4.1.2.2.1 确认待检修设备已与供电电源可靠分离后，打开机箱外壳4.1.2.2.2 检查线路板应无明显损伤和烧焦痕迹，线路板上各元器件应无脱焊；内部各连线或连接电缆应无断线，各部件设备、板卡及连接件应安装牢固无松动，安装螺钉齐全4.1.2.2.3 清扫机壳内、外部件及散热风扇清扫后应清洁、无灰、无污渍，散热风扇转动灵活4.1.2.2.4 装好机箱外壳，检查设备电源电压等级应设定正确4.1.2.2.5 接通电源启动后，设备应无异音、异味等异常现象发生，能正常地启动并进入操作系统，自检过程无出错信息，各状态指示灯及界面显示正常；检查散热风扇转动应正常无卡涩，方向正确；对于正常工作时不带显示或操作设备(键盘或鼠标)的服务站，可接上显示或操作设备进行检查。
4.1.2.3 控制站检修：4.1.2.3.1 机组及与计算机控制系统相关的各系统设备停运，控制系统退出运行；停运待检修的子系统和设备电源4.1.2.3.2 对每个需清扫的模件的机柜和插槽编号、跳线设置作好详细、准确的记录4.1.2.3.3 清扫模件、散热风扇等部件；检查其外观应清洁无灰、无污渍、无明显损伤和烧焦痕迹，插件无锈蚀、插针或金手指无弯曲、断裂；模件上的各部件应安装牢固，跳线和插针等设置正确、接插可靠；熔丝完好，型号和容量准确无误；所有模件标识应正确清晰4.1.2.3.4 检查控制站模件的掉电保护开关或跳线设置应正确带有后备电池的模件，其后备电池应按照制造厂有关规定和要求进行检查更换；更换新电池时，应确保失电时间在允许范围内4.1.2.3.5 模件检查完毕，机柜、机架和槽位清扫干净后，按照模件上的机柜和插槽编号将模件逐个装回到相应槽位中，就位必须准确无误、可靠4.1.2.3.6 模件就位后，仔细检查模件的各连接电缆(如扁平连接电缆等)应接插到位且牢固无松动，若有固定螺丝和/或卡锁，则应紧固固定螺丝并将卡锁入扣4.1.2.3.7 模件通电前，对带有熔丝的模件，应核对熔丝齐全，容量正确；模件通电后，各指示灯应指示正确，散热风扇运转正常。
4.1.2.3.8 配有显示器和／或键盘／鼠标接口的控制站，若有必要则连接显示和操作设备(键盘、鼠标)进行检查4.1.2.4 计算机外设检修4.1.2.4.1 显示器检修内容包括：a) 停电，断开显示器的电源连接b) 显示器内、外清扫，用专用清洗液清洁显示屏；检修后外观应清洁无灰、无污渍，内部检查电路板上各元件应无异常，各连接插头、连线应正确、无断线、无松动，并紧固各部件；外部检查显示器信号电缆应无短路、破损断裂等缺陷；测量设备绝缘应符合要求4DL/T774—2004c) 显示器检修复原后上电检查，显示器画面应清晰，无闪烁、抖动和不正常色调；亮度、对比度、色温、聚焦、定位等按钮功能正常；仔细调整大屏幕显示器，整个画面亮度色彩应均匀d) 检查大屏幕显示器散热风扇运转应正常4.1.2.4.2 打印机、硬拷贝机检修内容为：a) 打印机停电，断开打印机电源插头与电源的连接b) 清扫打印机，清除打印机内纸屑，清洁送纸器和送纸通道，外观检查应清洁无灰、无污渍，内部电路板上各元件无异常现象，各连接件或连接线的连接应正确，无松动、断线现象，并紧固各部件；.测试绝缘应符合要求；对打印机的机械转动部分上油，油量不宜过多。
c) 复原打印机，检查打印机各开关、跳线和各有关参数设置正确d) 针打打印机应根据打印纸厚度重新调节纸厚调节杆：接通电源后执行打印机自检程序，检查打印内容应字符正确，字迹清楚，无断针现象，否则应更换打印头或色带e) 喷墨打印机，接通电源后执行打印机白检程序，检查打印内容应字符正确，字迹清楚，无字符变形、缺线或滴墨现象；更换墨盒时，墨盒的型号与机型须对应f) 激光打印机，上电执行打印机自检程序，检查打印内容应字符正确，字迹清楚，无字符变形、黑线或墨粉黏着不牢现象g) 硬拷贝机接通电源后进行总体测试，拷贝一页彩色画面进行检查，画面和色彩应正确无异常，字迹清楚4.1.2.4.3 轨迹球和鼠标检修内容为：a) 关闭计算机电源，拔下轨迹球或鼠标与计算机的连接接头b) 清洁轨迹球和鼠标，仔细清洁球体、滑轮、光电鼠标反光板，清洁后应无灰、无污物c) 检查电路板上各元件应无异常，连线应无断线破损，连接应正确无松动，紧固各安装螺丝d) 恢复与系统的连接，上电后操作轨迹球和鼠标，应灵活无滞涩，响应正确4.1.2.4.4 键盘检修内容为：a) 在确保安全的情况下操作每个键，如发现无反应、不灵活或输入错误的键，记录其位置。
b) 关闭计算机电源，拔下键盘与计算机连接的接头；清洁键盘，清除键盘内部异常现象，重点检修已有缺陷记录的按键；检修后内部电路板上各元件应无异常，各连接线或电缆应无松动断线，键盘的触点及与计算机的接 I：3 应完好，外观应无灰、无污渍c) 恢复与系统的连接，上电重新检查测试键盘的每个键，各键应反应灵敏、响应正确4.1.2.5 网络及接口设备检修：4.1.2.5.1 通信网络检修内容为：a) 系统退出运行b) 更换故障电缆和/或光缆；检修后通信电缆应无破损、断线，光缆布线应无弯折；电缆或光缆应绑扎整齐、固定良好c) 检查通信电缆金属保护套管(现场安装部分应使用金属保护套管)的接地应良好d) 测量绝缘电阻、终端匹配器阻抗，应符合规定要求e) 紧固所有连接接头(或连接头固定螺丝)、各接插件(如 RJ45、AUI、BNC 等连接器)和端子接线；检修后手轻拉各连接接头、接插件和端子连线，应牢固无松动5DL/T774—2004f) 通电后，检查模件指示灯状态或通过系统诊断功能，确认通信模件状态和通信总线系统应工作正常，无异常报警冗余总线应处于冗余工作状态，交换机、集线器、耦合器、转发器、总线模件等通电后指示灯均应显示正常。
g) 通过系统诊断工具/功能或其他由制造厂提供的方法，查看每个控制子系统，所有 I/O 通道及其通信指示均应正常4.1.2.5.2 网络接口设备检查内容为：a) 检查前应关闭设备电源，各连接电缆和光缆做好标记，然后拆开各电缆和光缆连接，并及时包扎好拆开的光缆连接头，以免受污染b) 对交换机、集线器、耦合器、转发器、光端机等网络设备内、外进行清扫、检修，紧固接线；检修后设备外观应清洁无尘、无污渍内部电路板上各元件应无异常，各连接线或电缆的连接应正确、无松动、无断线；各接插头完好无损，接触良好；测试风扇和设备的绝缘应符合要求c) 仔细检查各光缆接 1：3、RJ45 接口和/或 BNC 接口等，应无断裂、断线和破碎、变形，连接正常可靠d) 装好外壳；上电检查，应无异音、异味，风扇转向正确；自检无出错，指示灯指示正常4.1.2.6 电源设备检修：4.1.2.6.1 自备不间断电源(UPS)检修内容为：a) 机组停运，系统退出运行正常停运热控自备 UPS 电源所供电的用电设备，然后关掉 UPS的开关，拔掉 UPS 的连接插头b) UPS 清扫检修后，外观检查应清洁无灰、无污渍；输出侧电源分配盘电源开关、熔丝及插座应完好；紧固各接线；UPS 蓄电池应无漏液，否则应更换蓄电池。
c) 接通电源，热控自备 UPS 启动自检正常，各指示灯应指示正常，无出错报警；测量 UPS 电源各参数应符合制造厂规定4.1.2.6.2 模件电源、系统电源和机柜电源检修内容为：a) 清扫与一般检查：1) 停用相关系统，对各电源插头或连线做好标记后拔出2) 清扫电源设备和风扇，小心拆下电源内部配件，仔细检查内部印刷线路板上应无烧焦痕迹，各元件应无异常，各连线、连接电缆、信号线、电源线、接地线应无断线或松动，并重新紧固；电源内部大电容应无膨胀变形或漏液现象，否则应更换为相同型号规格的电容；检查熔丝，若有损坏应查明原因后换上符合型号规格要求的熔丝3) 测量变压器一次侧、二次侧之间和一次侧端子对地间的绝缘电阻应符合规定4) 复原电源内部配件，检修后设备应清洁无灰、无污渍；根据记录标记插好所有插头并确认正确后上电b) 上电检查试验：1) 通电前检查电源电压等级设置应正确；通电后电源装置应无异音、异味，温升应正常；风扇转动应正常、无卡涩、方向正确2) 根据要求测量各输出电压应符合要求6DL/T774—20043) 启动整个子系统，工作应正常无故障报警，电源上的各指示灯应指示正常4) 对于冗余配置的电源，关闭其中任何一路，检查相应的控制器应能正常工作，否则应进行处理或更换相应电源。
4.1.2.7 主时钟和全球定位系统(GPS)标准时钟装置：4.1.2.7.1 切断主时钟系统电源，清洁主时钟或 GPS 标准时钟装置，清洁后外观应无灰、无污渍4.1.2.7.2 检查主时钟各通信接口连接应正确，通信电缆完好无损；启动主时钟，进行主时钟与标准时间的同步校准4.1.2.7.3 检查 GPS 天线安装应垂直，四周应无建筑物或杂物遮挡；天线插头应接插可靠、牢固无松动，馈线应无破损断裂4.1.2.7.4 检查 GPS 标准时钟装置各通信接口应连接正确，通信电缆完好无损；开启电源，装置进行初始化和自检，应无出错；初始化和自检结束后，GPS 卫星锁定指示应正常；若 GPS 失步，则装置内部守时时钟应工作正常4.1.2.7.5 启动各站的时钟校正功能，校正各站时间的显示，使其主时钟或 GPS 标准时钟装置同步4.1.2.8 可编程逻辑控制器(PLC)：4.1.2.8.1 PLC 系统退出运行；关闭电源4.1.2.8.2 清扫检修 PLC 机柜、机架、PLC 模件及散热风扇；清扫后设备应清洁无灰、无污渍；风扇转动正常无卡涩4.1.2.8.3 检查 PLC 后备电池，电量不足应及时更换新电池。
4.1.2.8.4 检查带有熔丝的模件通道，其熔丝容量应符合要求；若熔丝已损坏，应查明原因后再予以更换4.1.2.8.5 松开各模件接线端子排固定螺丝，拔出接线端子，检查：a) 端子排中与模件插头对应的卡簧应无变形、松动；各接线端子的接线号应齐全，接线应整齐美观，无裸露线b) PLC 各模件中的电子元器件应无烧痕、破损、焊点松动现象；元件间连接插针应无变形、磨损；对模件安装底板各变形的插针进行矫正，插针断裂的底板应进行更换；检修后要求底板固定牢固、插针完整、无变形和断裂c) 检查所有 PLC 的 I/O 柜及中间柜的通信电缆接头、分离器和分支器等应连接良好，特别是接头内的屏蔽线须固定扎实d) 恢复系统，检查各 I/O 模件、回路接线和插件应紧固无松动，各设置开关(DIP 开关)和跳线设置正确4.1.2.8.6 确认电缆接线正确后，恢复供电；检查风扇转向正确，各模件指示灯指示正常，并在显示器上确认所有 PLC 就地柜通信正常，无报警和出错信息4.1.2.8.7 检查站点间、站点与计算机间以及各 I/O 模件和中央处理单元(CPU)之间的通信应正常4.1.2.8.8 检查远程 I/O 子系统和控制器间、主机和控制站间的通信应正常。
4.1.3 软件检查4.1.3.1 操作系统检查：4.1.3.1.1 通电启动各计算机，启动显示画面及白检过程应无出错信息提示，否则予以处理7DL/T774—20044.1.3.1.2 通常操作系统上电自启过程应无异常或出错信息提示；若出现提示错误并自动修复，应重新正常停机后再次启动操作系统一次，检查错误应完全修复，否则应考虑备份恢复或重新安装4.1.3.1.3 启动操作系统后，宜关闭所有应用文件，启动磁盘检测和修复程序，对磁盘错误进行检测修复4.1.3.1.4 检查并校正系统日期和时间4.1.3.1.5 搜索并删除系统中的临时文件，清空回收站；对于不具备数据文件自动清除功能的各计算机站，应对无用的数据文件进行手工清理4.1.3.1.6 检查各用户权限、账号口令、审核委托关系、域和组等设置应正确，符合系统要求；检查各设备和/或文件、文件夹的共享或存取权限设置应正确，符合系统要求4.1.3.1.7 检查硬盘剩余空间大小，应留有一定的空余容量；宜启动磁盘碎片整理程序，优化硬盘4.1.3.2 应用软件及其完整性检查：4.1.3.2.1 计算机控制系统逻辑组态修改等工作完成后，须再次进行软件备份。
4.1.3.2.2 根据制造厂提供的软件列表，检查核对应用软件应完整4.1.3.2.3 根据系统启动情况检查，确认软件系统完整4.1.3.2.4 启动应用系统软件过程应无异常，无出错信息提示(对于上电自启的系统，此过程在操作系统启动后自动进行)4.1.3.2.5 分别启动各操作员站、工程师站和服务站的其他应用软件，应无出错报警4.1.3.2.6 使用提供的实用程序工具，扫描并检查软件系统完整性4.1.3.2.7 启动计算机控制系统自身监控、查错、自诊断软件，检查其功能应符合制造厂规定4.1.3.3 权限设置检查：4.1.3.3.1 检查各操作员站、工程师站和服务站的用户权限设置，应符合管理和安全要求4.1.3.3.2 检查各网络接口站或网关的用户权限设置，应符合管理和安全要求4.1.3.3.3 检查各网络接口站或网关的端 VI 服务设置，关闭不使用的端 VI 服务4.1.3.4 数据库检查：4.1.3.4.1 数据库访问权限设置应正确，符合管理和数据安全要求4.1.3.4.2 对数据库进行探寻，各数据库或表的相关信息应正确4.1.3.4.3 数据库日志记录若已满，应立即备份后清除。
4.2 试验项目与技术标准4.2.1 控制系统基本性能试验4.2.1.1 冗余性能试验：4.2.1.1.1 操作员站和服务站冗余切换试验：a) 对于并行工作的设备，如操作员站等，停用其中一个或一部分设备，应不影响整个计算机控制系统的正常运行b) 对于冗余切换的设备，当通过停电或停运应用软件等手段使主运行设备停运后，从运行设备应立即自启或切换至主运行状态c) 按同样方法进行反向切换试验d) 将系统恢复正常8DL/T774—2004e) 上述试验过程中，除发生与该试验设备相关的热工设备故障报警外，系统不得发生出错、死机或其他异常现象，故障诊断显示应正确4.2.1.1.2 控制站主控制器和模件冗余切换试验：a) 主控制器和模件通电前，检查熔丝应齐全、容量正确b) 主控制器和模件通电后，检查各指示灯显示应与正常的实际状况相符c) 选择下列方法进行主控制器和模件的冗余切换试验：1) 取出主运行的主控制器和模件的熔丝；2) 复位主运行的主控制器和模件；3) 将主运行的主控制器和模件拔出(模件可带电插拔时)d) 按同样方法进行反向切换试验e) 将主控制器和模件恢复正常f) 试验过程中，系统应能正常、无扰动、快速的切换到从运行主控制器和模件运行或将从运行主控制器和模件改为主运行状态，故障诊断显示应正确，除模件故障和冗余失去等相关报警外，系统应无任何异常发生。
4.2.1.1.3 通信总线冗余切换试验：a) 试验前进行下列检查：1) 总线电缆应无破损、断线；2) 接插件接插应牢固、接触良好，端子接线正确、牢固；3) 检查总线终端电阻值正常，接线牢固，交换机、集线器、总线模件指示灯显示正常；4) 通过诊断系统或总线模件工作指示好裣查崽敛黝工作正常，冗余总线应处于冗余工作状态b) 投切通信网络上任意节点的设备，总线通信应正常c) 在通信网络任意节点上轮流切断节点设备与总线间的某一通信连接线，系统应无出错、死机或其他异常现象d) 选择下列方法，进行通信总线冗余切换试验：1) 切断主运行总线模件的电源；2) 拔出主运行总线的插头；3) 断开主运行总线电缆或终端匹配器；4) 模拟其他条件e) 同样方法进行 c)～d)的反向切换试验f) 将系统恢复正常g) 试验过程中，通信总线应自动切换至冗余总线运行；指示灯指示和系统工作应正常；检查系统数据不得丢失、通信不得中断、热工设备故障报警正确、诊断画面显示应与试验实际相符4.2.1.1.4 模件、系统或机柜供电冗余切换试验：a) 模件、控制系统及机柜的自投供电或 n+l 冗余供电系统，应逐一进行以下冗余切换试验：1) 切断工作电源回路，检查备用供电须自动投入；2) 对于 n+1 冗余供电系统，切断任一路供电；3) 按同样方法对 1)～2)进行反向切换试验。
9b) 将系统恢复正常DL/T774—2004c) 上述试验过程中，控制系统应工作正常，中间数据及累计数据不得丢失，故障诊断显示应正确，除发生与该试验设备相关的热工设备故障报警外，系统不得发生出错、死机或其他异常现象4.2.1.1.5 控制回路冗余切换试验：a) 计算机控制系统投运，与控制回路相关的主控制器和模件投运正常b) 选择下列方法之一进行控制回路冗余切换试验：1) 利用手操器等设备手动使控制回路输出一个固定的值或状态，然后将相关的主运行状态下的主控制器或输出模件复位或断电；2) 直接将相关的主运行状态下的主控制器或输出模件复位或断电c) 同样方法进行控制回路反向冗余切换试验d) 将系统恢复正常e) 试验过程中观察控制回路输出应无变化和扰动，检查备用主控制器或输出模件的运行状态应正确4.2.1.2 系统容错性能试验：4.2.1.2.1 在操作员站的键盘上操作任何未经定义的键，或在操作员站上输入一系列非法命令，操作员站和控制系统不得发生出错、死机或其他异常现象4.2.1.2.2 进行部分系统和外围设备的重置试验：a) 关闭控制站的系统电源(冗余配置时，则全部关闭)，30s 后重新闭合。
b) 关闭运行的显示器电源，然后再合上c) 关闭运行的操作员站主机电源，然后再合上d) 关闭运行的通信站主机电源，然后再合上e) 分别关闭打印机电源，然后再合上(正在打印和未在打印时分别进行)f) 试验过程中，控制系统应运行正常，不出现任何异常情况故障诊断显示应与实际相符4.2.1.2.3 模件热拔插试验：a) 确认待试验模件具有热拔插功能b) 拔出一模件，画面应显示该模件的异常状态，控制系统或设备应自动进行相应的处理(如切到手动工况、执行器保位等)；在拔出和插入模件的过程中，控制系统的其他功能应不受任何影响c) 在某一被试验 I/O 模件通道输入电量信号并保持不变，带电插拔该 I/O 模件重复两次，应对系统运行、过程控制和其他输入点无影响，画面应显示该模件对应的拔出和插入的状态，其对应的物理量示值热插拔前后应无变化4.2.1.3 系统实时性测试：4.2.1.3.1 调用显示画面响应时间：通过连续切换操作员站显示画面 10 次，通过程序(或秒表)测量最后一个操作到每幅画面全部内容显示完毕的时间计算操作员站画面响应时间的平均值应小于 1.5s(一般画面不大于 ls；最复杂画面小于 2s)，或不低于制造厂出厂标准。
4.2.1.3.2 显示画面显示数据刷新时间：观察显示器过程变量实时数据和运行状态变化，通过程序(或秒表)测试变化 20 次的总时间计算显示画面上实时数据和运行状态的刷新周期应保持为 ls，且图标10DL/T774—2004和显示颜色应随过程状态变化而变化4.2.1.3.3 开关量采集的实时性：选择数个开关量通道，接入测试用开关量信号，按设计开关量采样周期交替改变状态通过开关量变态打印功能检查开关量信号采集的实时性变态打印结果应与设定采样周期相符4.2.1.3.4 控制器模件处理周期：通过程序分别测试模拟量和开关量的处理周期，应满足模拟量控制系统不大于 250ms，开关量控制系统不大于 l00ms快速处理回路中，模拟量控制系统不大于 125ms，开关量控制系统不大于 50ms4.2.1.4 系统响应时间的测试：4.2.1.4.1 将开关量操作输出信号直接引到该操作对象反馈信号输入端，记录操作员站键盘指令发出到屏幕显示反馈信号的时间，重复 10 次取均值操作信号响应时间平均值应不大于 2.0s4.2.1.4.2 将模拟量操作输出信号直接引到该操作对象反馈信号输入端记录操作员站键盘指令发出，到屏幕显示反馈信号的时间(或在工程师站选择一站的模拟量测点，通过键盘输入信号值，观察、记录该信号发出至另一站显示器上数据变化时间)。
重复 10 次取均值操作信号响应时间平均值应不大于 2.5s4.2.1.5 系统存储余量和负荷率的测试：4.2.1.5.1 通过系统工具或其他由制造厂提供的方法，检查每个控制站的内存和历史数据站(或具有历史数据存储功能)的外存容量及使用量，应满足以下要求：a) 内存余量应不少于 40％b) 外存余量应不少于 60％4.2.1.5.2 通过系统工具或其他由制造厂提供的方法，测试计算机控制系统的负荷率和数据通信总线的负荷率各负荷率应在不同工况下测试 5 次，每次测试时问 lOs，取平均值，应满足：a) 所有控制站的中央处理单元在恶劣工况下的负荷率应不大于 60％b) 操作员站、服务站的中央处理单元在恶劣工况下的负荷率应不大于 40％c) 数据通信总线的负荷率，以太网应不大于 20％，其他网络应不大于 40％4.2.1.6 抗干扰能力试验：4.2.1.6.1 当计算机控制系统使用环境变化时，应进行抗干扰能力试验4.2.1.6.2 现场引入干扰电压的测试：a) 用变压器作干扰源，从现场电流、热电偶、热电阻信号回路中引入共模干扰电压和差模干扰电压，在控制站 I/O 输入端子处测量实际共模和差模干扰电压值(测试方法参见附录 C)。
b) 若现场引入干扰电压的测试条件无法满足时，也可在模拟量信号精确度测试的同时，在控制站 I/O 输入端子处测量从现场引入的共模和差模干扰电压值c) 实际测得的最大共模干扰电压值应小于输入模件抗共模干扰电压能力的 60％d) 实际测得的差模信号引起的通道误差应满足公式(1)要求：式中：UN% /(10NMR/ 20)≤ 0.05（1）UN%％——输入端子处测得的交流分量峰峰值与该点满量程之比；11NMR——差模抑制比，按公式(2)计算：DL/T774—2004UNMR = 20 lg22ac式中：Umax——加干扰后测得最大值；Umin——加干扰后测得最小值；Uac——输入的量程中值信号Umax− Umin（2）4.2.1.6.3 抗射频干扰能力的测试：用频率为 400MHz～500MHz、功率为 5W 的步话机作干扰源，距敞开柜门的机柜 1.5m 处发出信号进行试验，计算机系统应正常工作，记录测量信号示值变化范围应不大于测量系统允许综合误差的两倍4.2.1.7 模件信号处理精度测试：4.2.1.7.1 模件信号处理精度测试时，应保证标准信号源(校正仪)的阻抗与模件阻抗相匹配，内外供电电源相对应。
4.2.1.7.2 检查每个通道的转换系数，应符合测量系统量值转换要求4.2.1.7.3 对于新建或大修机组，每块模块的 I/O 通道应逐点进行精度测试；对于中、小修和其他情况，每块模件上可随机选取 1～6 个通道(见表 1)表 1 输入模件通道精度标准信号类型电流mA直流电压V直流电压(0～1)V脉冲Hz热电偶mV热电阻Q通道±0.2％±0.3％±0.2％±0.3％±0.3％基本误差抽样点的方和根±0.15％±0.2％±0.15％±0.2％±0.2％回程误差0.1％0.15％0.1％0.15％0.15％随机抽样通道l l 2 3 41 1 2 3 41 1 2 3 4l 1 2 3 41 1 2 4 61 2 3 4 6模件通道数l 4 8 16 324.2.1.7.4 模拟量输入(AI)信号精度测试：a) 用相应的标准信号源，在测点相应的端子上分别输入量程的 0、25％、50％、75％、100％信号，在操作员站或工程师站(手操器)读取该测点的显示值，与输入的标准值进行比较b) 记录各测点的测试数据，计算测量误差，应满足表 1 的精度要求4.2.1.7.5 脉冲量输入(PI)信号精度测试：12DL/T774—2004a) 用标准频率信号源，在测点相应的端子上分别输入量程的 10％、25％、50％、75％、100％信号，在操作员站或工程师站(手操器)读取该测点的显示值与输入的标准值进行比较。
b) 记录各测点的测试数据，计算测量误差，检查触发电平，均应满足表 1 要求(或制造厂出厂精度)4.2.1.7.6 模拟量输出(AO)信号精度测试：a) 通过操作员站(或工程师站、或手操器)，分别按量程的 0、25％、50％、75％、100％设置各点的输出值，在对应模件的输出端子，用标准测试仪测量并读取输出信号示值，与输出的标准计算值进行比较b) 记录各点的测试数据，计算测量误差，应满足表 2 的精度要求表 2 输出模件通道精度标准AO信号类型电流mA电压V脉冲Hz4.2.1.7.7 脉冲量输出(PO)信号精度测试：基本误差±0.25％±0.25％±0.25％回程误差0.125％0.125％0.125％a) 通过操作员站(或工程师站或手操器)分别按量程的 10％、25％、50％、75％、100％设置各点的输出值，分别在各输出端子上用标准频率计测量并读取示值与输出的标准计算值进行比较b) 记录各测点的测试数据，计算测量误差，应满足制造厂出厂精度要求4.2.1.7.8 开关量输入(DI)信号正确性测试：a) 通过短接/断开无源接点或加入/去除电平信号分别改变各输入点的状态，在操作员站或工程师站(手操器)上检查各输入点的状态变化。
b) 记录测试的各点状态变化，应正确无误4.2.1.7.9 中断型[事件顺序记录(SOE)]开关量输入通道的正确性检查：a) 通过开关量信号发生器，送出间隔时间在 lms~5ms 问的 3～5 个开关量信号，至 SOE 信号的输入端，改变信号发生器信号的间隔时间，直至事件顺序记录无法分辨时止事件顺序记录的分辨力应不大于 lms；报警显示、打印信号的次序及时问顺序，应与输入信号一致；重复打印时，时序应无变化b) 若无开关量信号发生器，可在不同站的 SOE 信号输入端同时输入信号(如将不同站的 SOE 信号输入端连接到同一开关上，然后合、断开关)，观察操作员站上 SOE 报警列表中的显示和打印记录时间、内容，应与输入信号一致，且在信号发生和消失的间隔内不应重复打印4.2.1.7.10 开关量输出(D0)信号正确性测试：a) 通过操作员站(工程师站或手操器)分别设置“0’’和“1’’的输出给定值，在相应模件输出端子上测13量其通／断状况，同时观察开关量输出指示灯的状态b) 记录各点的测试状态变化，应正确无误4.2.1.8 通道输出自保持功能检查：DL/T774—2004a) 在操作员站上对被测模件通道设置一输出值，在相应模件输出端子上测量、记录输出值。
b) 将该相应模件电源关闭再打开，在相应输出端子上再次测量记录输出值c) 该模出量断电前后的两次读数均应在精度要求的范围内d) 该模出量上述操作前后的两次读数之差的一半所计算的示值最大误差值，也应不大于模件的允许误差4.2.2 控制系统基本功能试验4.2.2.1 系统组态和下载功能试验：4.2.2.1.1 检查工程师站权限设置应正确，以工程师级别登录工程师站4.2.2.1.2 打开工程师站中的系统组态软件，按照组态手册离线建立一个组态，在条件许可情况下进行编译生成，检查确认组态软件功能应正常4.2.2.1.3 计算机控制系统通电启动后，通过工程师站组态工具，将控制站中任一主控制器或功能模件的组态回读到工程师站中；然后再将此组态(或修改组态并确认正确后)下载到原主控制器或功能模件中，当新的组态数据被确认下载后，系统原组态数据应自动刷新；确认整个操作过程中控制系统应无出错或死机等现象发生4.2.2.2 操作员站人机接口功能试验：4.2.2.2.1 检查操作员站权限设置应正确，以操作员级别登录操作员站4.2.2.2.2 检查各流程画面、参数监视画面等应无异常4.2.2.2.3 通过功能键盘(或轨迹球／鼠标)，在操作员站上对各功能和画面中的任意被控装置逐项进行操作。
检查各显示画面应显示正常，各功能键或按钮与各功能画面的连接、所有操作的对应结果应正确无误对于任何未经定义的键操作时，系统不得出错或出现死机情况4.2.2.2.4 调用各类主要画面(如流程画面、参数监视画面、实时趋势曲线显示画面、报警显示画面等)应显示正常；检查各动态参数和实时趋势曲线应自动刷新，刷新时间应符合要求4.2.2.2.5 检查各报警画面、报警窗口和报警确认功能应正常，报警提示和关联画面连接应正确4.2.2.2.6 检查历史数据检索画面应显示正常，输入需检索的数据(如测点名、测点编号)和检索时间段，系统应正确响应，并显示相应的记录(如历史数据报表或历史数据曲线、历史事件报表、操作记录等)请求打印，打印结果应与显示结果相同4.2.2.2.7 检查系统运行状态(系统自诊断信息)画面，显示应与实际相符4.2.2.2.8 检查帮助和／或操作指导画面应显示正常4.2.2.3 报表打印和屏幕拷贝功能试验：4.2.2.3.1 检查报表管理功能画面应显示正常；启动报表定时打印功能，检查定时打印的报表格式、内容和时间，应符合要求4.2.2.3.2 通过功能键盘(或轨迹球／鼠标)，在操作员站上选中需要打印的报表，触发随机(召唤)打印功能，系统应即时打印出选中的报表，其格式、内容和时间应符合要求。
4.2.2.3.3 选择一幅流程图画面，触发屏幕拷贝功能，检查硬拷贝内容和画面显示应一致14DL/T774—20044.2.2.3.4 触发事件追忆报表中的任一开关量信号动作，检查事件追忆报表应打印正常，数据和被触发的开关量信号，动作前后时间应正确4.2.2.4 历史数据存储和检索功能试验：4.2.2.4.1 从历史数据库中选取一组记录点，内容应包括模拟量、开关量、操作记录、系统事件等4.2.2.4.2 分别组态当前时段(短期)的历史数据报表和曲线，显示并打印，检查报表、曲线的数据和时间应正确，整个操作过程应无故障报警4.2.2.4.3 分别组态已转储至磁带或光盘(长期)的历史数据报表和曲线，系统应提示需提供己转储时段的历史数据磁带或光盘；插入相应的磁带或光盘，予以激活，显示并打印，检查报表、曲线的数据和时间应正确，整个操作过程应无故障报警4.2.2.5 性能计算功能检查：4.2.2.5.1 检查与性能计算相关的所有测点应正确，计算报表及画面应显示、打印正常4.2.2.5.2 启动性能计算应用程序，应无出错报警4.2.2.5.3 协同有关部门检查性能计算精度，若不符合设计要求，应进行调整或组态修改。
4.2.2.6 通信接口连接试验：4.2.2.6.1 系统上电，通信接口模件各指示灯指示正确4.2.2.6.2 启动通信驱动软件，系统应无出错信息4.2.2.6.3 利用网络软件工具或专用的通信检测软件工具，确认通信物理连接应正确有效利用应用软件或模拟方法检查测试数据收发正常，实时性应达到设计要求4.2.2.6.4 计算机控制系统与其他专用装置的接口和通信，应检查确认连接完好，通信数据正确无误4.2.3 自备不间断电源(UPS)试验4.2.3.1 自备 UPS 性能测试：4.2.3.1.1 将 UPS 电流输入端接到交流 0~250V 调压器的输出端，调压器的输入端连接到交流 220V 电源上，合上电源将调压器调至交流 190V、交流 220V 和交流 250V(根据 UPS 手册而定)，分别测量 UPS 电源的输出电压，均应在交流(1±5％)×220V4.2.3.1.2 将 UPS 电源接到交流 220V 供电，启动由该 UPS 电源供电的计算机系统，进行电源切换及备用时间试验：a) 试验电路接入示波器b) 确认 UPS 电源电池充电灯灭，调节调压器的输出电压等于切换电压时(或切断 UPS 外部供电电源)，UPS 电源应迅速切至电池供电，测量 UPS 输出电压应在交流(1±5％)×220V。
c) 切断 UPS 外部供电电源，使 UPS 切至电池供电，直至计算机系统自动执行关机程序，最后应正确关机d) 检查 UPS 电池供电备用时间，应不小于制造厂说明书规定的备用时问，一般应保证连续供电30mille) 恢复 UPS 外部供电，UPS 应由电池供电切至外部电源供电f) 通过示波器，记录 UPS 电源切换时间，应小于 5msg) 观察切换过程，相应的声光报警、故障诊断显示及打印信息应正确，计算机控制系统及设备的运行应无任何异常，否则应进行检修或更换该 UPS 电源154.2.3.2 自备 UPS 与计算机通信检查：DL/T774—20044.2.3.2.1 检查 UPS 和计算机的通信应正常，启动 UPS 的自检功能，检查计算机中的 UPS 自检报告，应正常、无出错信息4.2.3.2.2 从计算机中启动 UPS 电源测试程序，检查与 UPS 的通信应正常4.2.3.2.3 切断 UPS 外部供电电源，UPS 切至电池供电，或在计算机尚未关机之前，部供电电源，计算机均应有相应的报警信息4.3 计算机控制系统运行维护4.3.1 计算机控制系统的投运与验收4.3.1.1 投运前的检查：4.3.1.1.1 计算机设备的环境温度、湿度和清洁度应满足设备运行的要求。
4.3.1.1.2 电子设备室机柜上方的空调通风孔，应已采取防漏水隔离措施4.3.1.1.3 各路电源熔丝容量应符合规定4.3.1.1.4 各控制柜、中间端子柜的柜号、名称应醒目；柜内应附有端子排接线图，照明正常；各公用电源线、接地线、照明线和测量回路接线应连接正确、牢固4.3.1.1.5 由现场进入中间过渡端子柜、控制站机柜的各类信号线、信号屏蔽地线、线，应连接正确、牢固、美观，电缆牌号和接线号应齐全、清楚4.3.1.1.6 逐项进行下列检查，应符合规定要求：a) 控制站：1) 柜内各电源模件、主控制器、功能模件及其他设备，应全部复原且安装正确、牢固；2) 引入控制站机柜的各类信号线、电源线、接地线及柜内连接电缆，应连接完毕、正确、牢固、美观；3) 与各站的冗余通信电缆，应连接完好、正确、牢固、美观；4) 控制站内的数据通信线以及各控制站间的通信线，应连接完好、正确、牢固；5) 各功能模件与中间端子柜内对应端子板的连接电缆，应连接完好、正确、牢固b) 操作员站、工程师站和服务站：1) 各站的计算机、显示器、打印机等的电源应连接完好；2) 键盘、鼠标或轨迹球、显示器信号线和打印机信号线与各计算机之间的连接，应完好、正；3) 各站之间的数据通信线，应连接完好、正确、牢固。
4.3.1.2 计算机控制系统的上电、试验与投运：4.3.1.2.1 计算机控制系统检修或停运后的上电，不应随意直接合上电源，应按照如下步骤进行：a) 上电准备工作：1) 与计算机控制系统相关的所有子系统的电源回路，经确认无人工作；2) 与计算机控制系统相关的所有子系统，经确认允许计算机控制。
