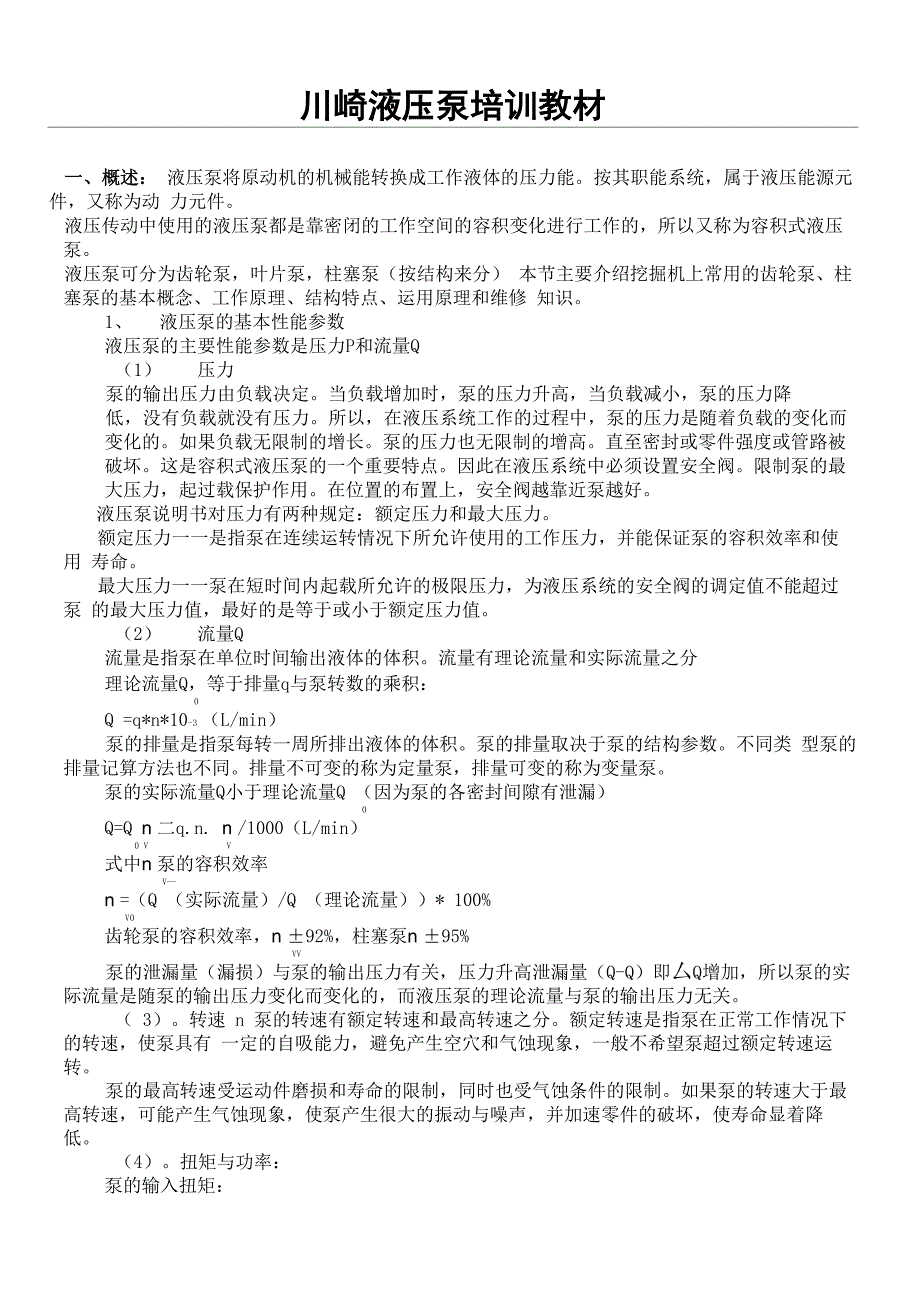

川崎液压泵培训教材一、概述： 液压泵将原动机的机械能转换成工作液体的压力能按其职能系统，属于液压能源元件，又称为动 力元件液压传动中使用的液压泵都是靠密闭的工作空间的容积变化进行工作的，所以又称为容积式液压 泵液压泵可分为齿轮泵，叶片泵，柱塞泵（按结构来分） 本节主要介绍挖掘机上常用的齿轮泵、柱塞泵的基本概念、工作原理、结构特点、运用原理和维修 知识1、 液压泵的基本性能参数液压泵的主要性能参数是压力P和流量Q（1） 压力泵的输出压力由负载决定当负载增加时，泵的压力升高，当负载减小，泵的压力降低，没有负载就没有压力所以，在液压系统工作的过程中，泵的压力是随着负载的变化而 变化的如果负载无限制的增长泵的压力也无限制的增高直至密封或零件强度或管路被 破坏这是容积式液压泵的一个重要特点因此在液压系统中必须设置安全阀限制泵的最 大压力，起过载保护作用在位置的布置上，安全阀越靠近泵越好液压泵说明书对压力有两种规定：额定压力和最大压力额定压力一一是指泵在连续运转情况下所允许使用的工作压力，并能保证泵的容积效率和使用 寿命最大压力一一泵在短时间内起载所允许的极限压力，为液压系统的安全阀的调定值不能超过泵 的最大压力值，最好的是等于或小于额定压力值。
2） 流量Q流量是指泵在单位时间输出液体的体积流量有理论流量和实际流量之分理论流量Q，等于排量q与泵转数的乘积：0Q =q*n*10-3 （L/min）泵的排量是指泵每转一周所排出液体的体积泵的排量取决于泵的结构参数不同类 型泵的排量记算方法也不同排量不可变的称为定量泵，排量可变的称为变量泵泵的实际流量Q小于理论流量Q （因为泵的各密封间隙有泄漏）0Q=Q n 二q.n. n /1000（L/min）0 V V式中n 泵的容积效率V—n =（Q （实际流量）/Q （理论流量））* 100%V0齿轮泵的容积效率，n ±92%，柱塞泵n ±95%VV泵的泄漏量（漏损）与泵的输出压力有关，压力升高泄漏量（Q-Q）即厶Q增加，所以泵的实 际流量是随泵的输出压力变化而变化的，而液压泵的理论流量与泵的输出压力无关转速 n 泵的转速有额定转速和最高转速之分额定转速是指泵在正常工作情况下的转速，使泵具有 一定的自吸能力，避免产生空穴和气蚀现象，一般不希望泵超过额定转速运转泵的最高转速受运动件磨损和寿命的限制，同时也受气蚀条件的限制如果泵的转速大于最 高转速，可能产生气蚀现象，使泵产生很大的振动与噪声，并加速零件的破坏，使寿命显着降低。
4）扭矩与功率：泵的输入扭矩：Mn （N.m）Im精心整理式中：p一压力（Mpa）q一排量（ml/min）n —机械效率泵的输入功率（即驱动功率）N =PQ/612（kw）0N =PQ/450（Hp）（5） 效率：容积效率是泵的实际流量Q与理论流量Q的比值0n =Q/Qv0机械效率是泵的理论扭矩M与实际输入扭矩M的比值0in =M /Mm 0 I泵的总效率是泵的输出功率与输入功率的比值，即等于容积效率和机械效率的乘积n =N0/Ni=n n（6） .自吸能力：泵的自吸能力是指泵在额定转速下，从低于泵以下的开式油箱中自行吸油的能力自吸能力 的大小常常以吸油高度表示，或者用真空度来表示一般泵所允许的吸油高度不超过500毫米对于自吸能力较差的液压泵，一般采取如下措施：1） 使油箱液面高于液压泵，即液压泵安装在油箱液面以下工作2） 采用压力油箱，即采用封闭式油箱，增加油箱的表面压力，一般予压力为0.5~2.5X105（pa）最好在 0.5~1X10s（pa）3） 采用补油泵供油，一般补油压力为3~7X105（pa）对于不同结构类型的液压泵其自吸能力是不同的.齿轮泵较好，柱塞泵自吸能力较差.二、齿轮泵（挂图16,齿轮泵工作原理）齿轮泵具有结构简单，体积小，重量轻，工作可靠，成本低以及对液压油的污染不太敏感，便于维护和修 理等优点，因此广泛地用在各种液压机械上。
但由于齿轮泵的压力还较低，只能作定量泵使用流量脉动和压力 脉动较大，噪声高，故使用范围受到一定限制齿轮泵按啮合形式分为外啮合和内啮合齿轮泵，应用较广的是外啮合渐开线齿形的齿轮泵，故在此作重点 介绍1. 齿轮泵的工作原理：外啮合的齿轮泵是由相互啮合的一对齿轮，壳体，以及前后端盖等主要零件组成齿轮泵的工作原理：见图2-1齿轮I为主动齿轮，齿轮II为被动齿轮，当齿轮I旋转时，轮齿开始退出啮合之处为吸油腔，轮齿开始进 入啮合处不压油腔吸油腔和压油腔是被齿轮啮合接触以及径向间隙和端面间隙所隔开吸油腔的容积增 力口，形成局部真空，油箱中的液压油在大气压的作用下进入吸油腔，实现吸油；压油腔的容积减小，液体 便被排出压油腔，这样随着齿轮的连续转动，液压油就不断地吸入和排出完成能量转换2. 齿轮泵的流量（指平均流量）泵的排量q=2n Zm2BQ=2n ZmzBnn X 10-3 （L/min）v式中：Z一齿轮齿数m一齿轮模数B—齿宽n—齿轮泵转数n v--容积效率v3. 齿轮泵的困油现象及其卸荷措施： 为了保证齿轮泵的正常工作，使吸油腔和压油腔被齿与齿的啮合接触线隔开而不连通，就要求齿轮的重叠系数£大于1通常取£ =1.05〜1.1。
精心整理由于重叠系数大于 1，当一对齿尚未脱开啮合前，后一对齿就开始进入啮合，在这一小段时间 内，同时有两对齿轮进行啮合，在它们之间形成一个封闭空间，一般称为闭死容积随着齿轮的 旋转，闭死容积是变化的，当闭死容积变小时急剧上升，油液从缝隙中强行挤出，使齿轮轴承受 到很大的径向力，并产生振动和噪声；当闭死容积变大时，压力逐渐降低，产生真空，容易发生 气蚀现象为了减轻困油现象造成的危害，一般采用在侧板或轴套上开卸荷沟槽的办法解决开卸荷沟槽的原则：1） 当闭死容积由最大逐渐减小时，通过卸荷槽与压油腔相通；2） 当闭死容积由最小逐渐增加时，通过卸荷与吸油腔相通；3） 当闭死容积处于最小位置时，闭死容积与吸压油腔都不相通4． 齿轮泵轴向间隙自动补偿由于齿轮的轴向间隙和径向间隙的泄漏，使其产生容积损失，其中齿轮与侧板，齿轮轴端与 轴套之间的轴向间隙漏损约占总漏损的75〜80%所以对于高压齿轮泵，为了提高容积效率，一 般采用浮动轴套或浮动侧板，使轴向间隙能自动补偿如H泵），也有采用轴向径向都补偿的 （如 CCBZ 泵）进出油口的判定，旋向判定，串联泵中排量大小的判定，注意看齿轮泵的铭牌在无铭牌时, 按如下原则判定：进油口比出油口大；输入轴从吸油口转向出油口；串联齿轮泵中泵体宽度大的 排量大。
三、柱塞泵：柱塞泵径向柱塞泵轴向柱塞泵通轴式（斜盘式）定量轴向柱塞泵变量轴向柱塞泵弯轴式（斜轴式）定量轴向柱塞泵变量轴向柱塞泵弯轴式轴向柱塞变量泵A8Vha系列1. 变量泵的原理：（见图2-2）所谓变量泵就是泵的排量可以改变，它是通过改变泵体的摆角（弯轴式）或斜盘的摆角（斜 盘式）来改变柱塞的行程从而实现泵排出油液容积的变化摆角控制方式有手动调节和自动调节两种A/R912挖掘机采用的变量泵A8V80Ha （西德样 机采用LPVD64斜盘式）是一个液压双泵，它包括两个轴向柱塞泵、一个齿轮箱和一个恒功 率调节器两泵的机械部分由齿轮连接，液压部分则由恒功率调节器连接，当柴油机保持其 额定扭矩时，两泵的流量随其压力的总和而无级变化理论上，压力和流量的乘积是一个常 数即功率恒定）（在变量范围内）也就是说，在变量范围内，当压力增加时（外负荷变大）流量变小（运动速度降低），当 压力降低时，（外负荷减小）流量变大（运动速度变快），使柴油机的功率能得到充分利用, 这就是恒功率变量泵的一个优点2. 斜轴式变量泵的流量：排量：q=（n /4巾2丫实际流量：Q=（n /4）d2Y.n. n X10-3v=（n /2）d2Y .n. n X 10-3 （L/min）v式中：Q—实际流量r一连杆球铰中心在发兰盘上的分布圆半径（cm）d一柱塞直径（cm）Z—柱塞数目Y —缸体摆角n —泵的容积效率（95〜98%）n一泵的转速（r/min）泵的变量比：I=Q /Q =p /p =sinY /sinymax min max 0 max min精心整理斜盘式轴向柱塞泵的平均流量Q=2.S.R.Z. n.tgY . n x 10-= （n /4）d2.2R.Z. n.tgY . nvv式中：d—柱塞直径R一柱塞分布圆半径（cm）Z—柱塞数Y —斜盘倾角第二节泵装置 本机采用的泵装置是斜盘式串连轴向柱塞变量双泵，该装置由前泵，后泵和先导油泵组成。
主 泵上装有调节器，对泵进行控制2．2．1．外型泵外型见图 2-2-1图 2-2-2 泵外形图1•驱动轴2•前泵3•中泵体4•后泵5•辅助齿轮泵6•后泵调节器7•比例电磁阀8•前泵调节器1. 型号表示KR3 G-2N**调节器的设计系列编号 表示流量控制内容 0：无流量控制N：负流量控制P：正流量控制 M：手动流量控制 E：电流流量控制C：负流量控制（附有最大流量截流功能）D：正流量控制（附有截流功能） 表示马力控制功能 1：定马力控制 2：加法全马力控制 4：压力关闭控制 5：定马力控制+压力关闭控制 6：加法全马力控制+压力关闭控制 9：加法全马力控制+功率切换控制 尺寸6： K3V63—G： K3V112—H： K3V140, K3V180K3V系列泵调节器rJ5?(8圈11A2 .遁7主泵结构aoar 301 7- 95ii r? jg5315相 r72fl792244.配油5•阀体7盘401.六953111.驱动114.花键接124.滚针轴151■柱塞261.翌2-309帼陀7.轴承垫片•弹性销2°51.旋转斜4.可转衬套8Q精心整理153.滑履 271.泵壳 532.伺服活塞808.螺母983.销 前泵和后泵通过花键套(114)连接，柴油机的动力经弹性联轴节传到泵传动轴(111)，同时驱动两分 泵。
两泵吸油孔和排油孔分部在中泵体(312)上，公共吸油口向前后泵供油主泵从结构上，主要由转子部分、斜盘部分、配油盘三个部分组成转子部分接受动力作旋转运动, 柱塞在缸体中移动即该装置是整体功能的主要部分)，斜盘摆动可改变排量，配油盘可转换吸油 和排油1． 转子部分 转子由传动轴(111)，缸体(141)，柱塞(151，152)，滑履(153)，球形衬套(156)，垫片(158)和弹簧 组成传动轴由轴承(123，124)在两端支承柱塞的球形端与滑履连接且有小孔将负荷压力油 作用在滑履和斜盘底板(211)之间，形成静压力轴承，减小摩擦柱塞部分由柱塞和滑履组成 由弹簧的推力使缸体和配油盘贴紧2. 斜盘部分(见图2-2-4)斜盘部分由斜盘(212)、底板(211)、斜盘支承(251)、衬套(214)、转销(531)和伺服活塞(532)组成 旋转斜盘是圆柱形，由旋转支承定位当伺服活塞随调节器控制的液压油进入伺服活塞一侧或 两侧的液压腔时，斜盘经转销的球形部分滑过斜盘支承后改变摆角(a )855312图2-2-4旋转斜盘部分图2-2-5配油盘部分3. 配油盘部分(见图2-2-5)配油盘部分由中泵体(312),配油盘(313)和销(855)组成。
配油盘有两个肾形孔，该盘装在中泵体上， 为缸体供油和排油，并与中泵体上外接口连接泵的主要功能是把柴油机输入的机械能转变为流体的压力能，供给液压系统泵动作过程：当柴油机的动力经弹性联轴节花键传到泵传动轴使转子转动同时，柱塞在缸体中作 往复运动，柱塞从下死点运动到上死点为一个行程当每个柱塞在朝离开配油盘方向的180°半周 内转动时，柱塞从上死点向下死点运动容积变大，产生一定真空度，把油经配油盘吸油孔吸入实 现进油过程，而在其余的半周(180° )旋转中，柱塞将朝配油盘方向运动，即柱塞从下死点向上死 点移动，容积变小，把压力油通过配油盘的出油中排油，实现排油过程泵的连续旋转，油将不断 吸进和排出，完成能量转换，给液压系统提供液压油，推动执行机构马达或油缸运动泵的排量大小由柱塞行程决定，而行程大小受泵斜盘摆角a影响，即泵的斜盘摆角a大，则柱 塞行程变大，泵的排量增大，反之，泵的斜盘摆角a由大变小，则柱塞行程由大变小，泵的排量减 小当摆角a为零时，泵为零排量(即排量为零)，斜盘摆角a由伺服活塞移动而改变，伺服活塞运 动受泵调节器控制图 2-2-5泵的原理见原理简图2-2-54. 泵的最大和最小流量调节最大流量的调节(泵的最大摆角) 调节时，松开六角螺母(809)，或者拧紧(或松开)螺钉(954)。
调节螺钉(954)每拧紧1/4圈，最 大流量减少7l/min最大流量的调节，不改变其它控制性能最小流量的调节(泵最小摆角) 调节时，松开六角螺母(808)拧紧(或松开)内六角螺钉(953)调节螺钉(953)每拧紧1/4圈，最小流量增大5l/min，最小流量调节，不改变其它控制特性注意：如果调节螺钉(953)拧得过紧，泵最大输出压力时，需求功率会增大，柴油机可能出 现过负荷2. 2. 4.调节器(见图 2-2-6) 两个主泵(前泵和后泵)上各装一个调节器，其功能是控制泵的流量(排量),实现三级功率控制，交 叉恒功率控制负向流量(中位小流量)控制和压力切断控制图 2-2-62. 2. 4. 1 交叉总功率控制精心整理总功率控制结构见图 2-2-7图 2-2-7 总功率控制结构调节器根据前后泵排放压力 P1 和 P2 叠加自动改变泵的斜盘摆角，在柴油机转速不变时输入 功率为恒功率，即双泵负荷压力总和操纵的交叉总功率控制动作过程流量增加：见图 2-2-8当本泵 P1 或它泵 P2 压力降低时，作用于载荷柱塞台阶上的液压力减小，推杆(623),在大小弹 簧作用下向右移，伺服阀杆右移伺服活塞大腔与回油接通，伺服活塞在小腔液压力作用下往左移， 带动泵斜盘摆角变大，排量变大。
在伺服活塞左移的同时带动摇杆使伺服阀杆右移，把伺服活塞大腔油道关闭(伺服活塞运动停 止)，使泵摆角固定在相应位置上也就是使泵流量在该点上停止增加功能见压力一流量曲线图 2-2-9图2-2-8流量增加原理图图2-2-9压力流量曲线流量减小：见图2-2-10前泵(本泵)输出压力P1和后泵(它泵)压力P2分别作用于台阶载荷柱塞(621)的两个环形面上，压力 P1同时作用于伺服活塞小端，伺服阀P 口当这两个液压推力大于调节外弹簧(625)和内弹簧(626) 予紧力时，推杆(623)右移，带动摇杆摆动拉伺服阀芯(652)右移，使压力P和A 口接通，伺服8活 塞大小腔同时作用压力P1，因大小腔的面积差，产生液压力差，将该活塞右移，把泵的摆角减小, 泵排量减小伺服活塞右移(排量减小)同时，带动摇杆绕A点旋转，把伺服阀杆左移使通到活塞大腔的油关 闭，泵摆角固定在相应位置(随动功能)也就是使泵的流量在该点上停止减少，见曲线图2-2-11 图2-2-10流量减小原理图图2-2-11力流量曲线图泵输入功率的调节由于该调节器为总功率式，改变功率设定值时，需调节前泵和后泵的调节螺钉流量的改变值是取 决于双泵压力之和的一半(即平均压力)。
如果是单泵有负载时，相同流量的泵输出压力值应为两倍外弹簧调节调节时，松开六角螺母(630)拧紧(或松开)调节螺钉C(628)拧紧螺钉，控制图向右移动，增大输 入功率调节螺钉每拧紧1/4圈，泵起调压力增大16kgf/cm2.输入扭矩增大 5kgf.m内弹簧调节hUj -櫛用閤惟调节时，松 开六角螺母 （801），拧紧（或 松开）调节螺钉Q1（925）， 拧紧螺钉，增 大流量，输入 功率变大调 节螺钉 （925）每拧紧 1/4 圈，平衡控 制起动压力增 大36kgf/cm2, 输入扭矩增加5kgf.m..2. 2. 4. 2.变功率控制通过改变装在泵上的比例电磁阀控制电流大小， 改变设定功率值在主泵装置上只装一个比例减压电磁阀，该阀 控制的二次压力信号通过泵的内部通道进入每输入电流（mA） 一个泵的功率控制部分，进行功率设定2-2-12比例电磁阀控制曲线图比例电磁阀的电流与二次压力曲线见图2-2-12 图2-2-13变功率控制原理图图2-2-14压力流量特性 动作过程：见图2-2-13给比例减压电磁阀输入一个电流，阀将相应提供一个二次压力Pf,该二次压力经管路作用于 柱塞（898）上，功率调件点左边的力，由Pf本泵P1和它泵P2压力共同作用在负载台阶柱塞上， 也就是说在原来总功率调节上再增加一个附加力，使原起始变量压力变化，即改变功率曲线。
泵排量是增加和减小的动作过程与总功率控制过程相同随着Pf压力变大泵吸收功率变小，特 性曲线见图2-2-142. 2. 4. 3.负向流量控制见图2-2-15图2-2-15负向流量控制结构图功能：减少操作控制阀在中位时，泵的流量，使泵流量随司机操作所属流量变化，改善调速性 能，避免了无用能耗通过改变负向压力Pi1（或Pi2），改变泵斜盘摆角，改变泵排量该调节器为负向流量控制，泵流量随压力信号Pi1（或Pi2）增加而减小见特性曲线图2-2-17）动作过程：流量减小：见图 2-2-16图2-2-16流量减少原理图图2-2-17压力流量曲线当主控制阀位于中位时，负向流量控制压力Pi1（或Pi2）最大（其值为33 kg/cm2），通过内部通道作用在柱塞（643）左端，克服弹簧（646）该柱塞向右移动，带动拉杆2绕 B点旋转，通过销C使连杆D点转动，通过销E拉动伺服阀芯（652）右移，使P1与A接通，把P1压力引 到伺服活塞大端用伺服活塞大小腔面积差的作用力使伺服活塞右移，减少泵摆角，减少排量在 伺服活塞移动时通过D点带动连杆使A'点反向旋转使伺服阀芯向左移动使P、A通道慢慢关闭, 伺服活塞停止运动，泵摆角定在该点停止，流量减小。
流量增大（见图 2-2-18）图 2-2-18流量增大原理图图 2-2-19压力流量曲线精心整理 随着主控制阀一阀杆移动调速，通过主阀中间通道回油的流量减小，负向流量控制压力降低，作用于柱塞（ 6 4 3 ）压力变小，该柱塞在弹簧（ 6 4 6 ）的作用下向左移，使伺服阀芯（652） 左移，伺服活塞大腔油压与回油连通，伺服活塞右移，泵摆角变大，排量增大同时伺服活动带动 连杆使伺服阀杆右移，阀芯慢慢关闭A. T通道，伺服活塞停止移动，泵排量定于该点主阀杆继 续移动，执行机构运动加快，阀中间通道是回油分流流量继续减小，负向流量控制压力Pil（活Pi2） 降低，泵流量增大，按需供给，改善操作性能当主阀杆为全行程时，泵流量全部进入执行结构， 负向流量控制信号即为回油臂压，泵流量最大，并随外负荷按总功率调节（见2.2.4.1.）负向流量控制调节调节时，松开螺母（801），拧紧（或松开）内六角螺钉（924）拧紧螺钉时，控制图中曲线向右移动调节螺钉（924）每拧紧1/4圈，流量控制起动压力增加15kgf/cm2流量增大15l/min.2.2.4.4. 压力切断控制压力切断阀见图 2-2-20图2-2-20压力切断阀结构图当泵的输出压力P高于设定值时，调节器自动减小泵的摆角，（减小排量），减小高压溢流，达 到节能效果。
压力切断控制原理见图2-2-21图2-2-21压力切断控制原理图图2-2-22压力流量曲线动作过程：泵压力P进入伺服活塞小控死切断阀P1 口作用于阀芯（635）右边，当这个压力作用力大于大小 弹簧（634和633）弹力时阀芯向左移动，阀打开，压力P与B接通，通过泵内通道进入伺服活塞 大端，伺服活塞向左移动，将泵的摆角变到最小，即泵排量最小，特性曲线见图2-2-22压力切断控制性能调节调节时，松开六角螺母（801）,拧紧（或松开），内六角螺钉（942）,拧紧螺钉，切断压力右移， 调节螺钉（924）每拧紧1/4圈，切断压力增大18kgf/cm2.该调节器可用调整螺丝的方式可以调整最大流量, 各调整量参见附表1）最小流量，马力控制特性,5. 调节器的调整流量控制特性5-1最大流量的调整 松开六角螺母（808），紧固吐（或松开）固定螺丝（954）出 来进行调整其他控制特性流 不变只改变最大流量量Q导向压力Pi5-2最小流量的调整 松开六角螺母（808），紧固吐（或松开）内六角固定螺丝出 953）来进行调整同最大流 流量的调整一样，其他控制量 特性不变但要注意的是如Q 果扳得太紧的话，在最大吐出导向压力Pi 压力时（溢流时），可能需要动力增加。
5-3 输入马力的调整该调节器因采用同步全马力方式，所以在改变马力设定的时候，要将前置活塞 泵，后置活塞泵的调整螺丝作相同量的调整而且根据调整，压力变化值为两 个活塞泵同时升压时的数值5-3-1 外部弹簧的调整松开六角螺母（630），紧固（或松开）吐调整螺丝C （628）来进行调整当紧固出 调整螺丝时，如右图所示，控制线图向右流 偏移，输入马力增加量 而且将调整螺丝C转动N次后，内部Q 弹簧的设定也会发生变化，所以要将调整吐出压力（P1+P2）螺丝向反方向转回NXA次5-3-2内部弹簧的调整 松开六角螺母（801），紧固（或松开）吐 调整螺丝CI （925）来进行调整当调.出 整紧固螺丝时，如右图所示，流量和输流 入马力增加量Q吐出压力（P1+P2）5-4流量控制特性的调整松开六角螺母（801），紧固（或松开）吐 内六角固定螺丝（924）来进行调整出 当紧固内六角固定螺丝时，如右图所示，流 控制线图向右偏移量Q吐出压力（P1+P2）附表1调节器调整量一览表调节器型号转速(min)最大流量的调整最小流量的调整输入马力的调整外部弹簧的调整内部弹簧的调整调整螺（954）旋入量 （转 动）流量变化量（?/min-1）调整螺 丝（953）旋入量 （转动）流量变化量（?/min）调整螺丝（928） 旋 入量（转动）补偿控 制开始 压力（kgf/cm2）输入力矩变化量（kgf•m）A调整螺丝（925）旋 入量（转动）流量变化量（？/min）输矩（1KR3G-2NO92100+/46+1/45+1/4164.31.8+1/4102-2-5 辅肋泵 辅肋泵给先导系统和控制部分供油。
该泵为齿轮泵，结构见图 2-2-23图 2-2-23 齿轮泵结构图 齿轮泵上组合有安全阀，确定系统最高主压力 原理见图 2-2-24图 2-2-24 辅助泵原理图038903131 泵体部分的拆卸和装配要领 21．1 工具 21．2 拆卸要领 31．3 装配要领 9附图 1 泵体的展开图 142 泵体部分维修标准 152．1 磨损件的调换152．2 油缸、阀体 斜板（活塞瓦）的修复标准 16 2．3 紧固力矩 16附图 2 泵的结构图 171 泵体部的拆卸，装配要领1.1 工具拆卸装配 K3V 泵体所需各种螺栓，插销工具见下表工具名称及规 格0标记表示必须配 备工具泵的型号零件名称名称B内六角螺栓PT孔螺 栓（PT螺 钉）PO销 （PF螺 钉）内六角 锁定螺 钉内六角扳手2M42,5—一M53M640000M5BP-1/16M850000M6BP-1/8M1060000M8BP-1/4PO-1/16M12 M148000M10BP-3/8PO-3/8M16 M1810M12BP-1/2PO-1/2M2012M14—一140M16M18BP-3/4PO-3/417000M20M22BP-1PO111/411/219M24M272122M30PO-2梅花扳手 死扳手 双头（单 头）扳手B- r190000M12M12VP-1/422VP-3/824000M16M16——27000M18M18VP-1/230000M20M2036000VP-3/441VP-150——VP-11/455VP-11/2活络扳手0000中型1把螺丝刀0000一字螺丝刀中型2把锤子0000橡皮锤子1把尖嘴钳子0000用于锁定挡圈TSR-160铜棒0000可锻的铜棒10 X 8 X 200左右力矩扳手0000按预定力矩能旋紧的扳手1.2 拆卸要领泵拆卸时,请认真阅读完本拆卸要领书并按下述要求依次拆卸、分解。
零件名称后括号内的数字表示（附图 1）泵的结构分解图内零件的编号 本维修手册适用单体泵和双泵共用请按泵型号表内的要求进行拆卸分解 在分解双泵时请注意不要将各种类泵的零件混杂在一起No操作内容汪意事项1选择拆卸场所1） 选定整洁干净的场所2） 为防止部件碰伤，工作台 上铺设橡胶板或工作布等2请用清洗油等去除泵表面的垃圾，锈斑 等3取下泵壳上的油栓盖（468）抽出泵体内的 油1）串联型泵，从前泵及后泵的 插销口排油4卸下六角螺栓（412,413）取下调节器1）调节器的拆卸请参阅调节器 的维修指导5松开固定在旋转斜板支撑板(251),泵壳 (271),阀体(3⑵上的六角螺栓(401)1)当泵的后面装有泵的连接件时 先拆下泵的连接件后再进行次 项操作No操作内容汪意事项形式6泵与调节器的安装面向下，水平放在操 作台上，拆卸泵壳(217)与阀体(312)1)当调节器的安装面 向下时，为防止损 伤安装面，操作台 上必须铺设橡胶板 等从泵壳(271)内对准驱动轴将缸体(111) 取出，同时取出活塞(151)、压板(153)、 球面衬套(156)、油缸弹簧1)防止碰伤油缸、球面 衬套、导轨、活塞瓦 的滑动面。
全类型No 操作内容1 "拆下内六角螺栓(406),取下密封盖(F)(261)注意事项 形式(1) 在密封盖(F)的 起拔孔内装上 起拔螺栓能简 地取出盖板2) 密封盖(F)装有 油密封圈，在装 拆时不要损伤 油密封圈取拔孔的尺寸K5V80:M6K3V63:M6K3V140:M8K3V180:M8K3V280:M89 卸下六角螺栓(408),取下后部盖板(263)10轻轻地敲击靠泵一侧的斜板支撑台 (251)的发兰盘，使泵壳与支撑台分离No操作内容汪意事项形式11从泵壳(271)取出活塞瓦(211),斜板 (212)12用塑料锤子等轻轻地敲击传动轴 (111,113)的轴端面从斜板支撑台拔出 驱动轴No操作内容汪意事项形式13从阀体(312)内取出的阀体(313,314)1)在进行6的作业时， 往往阀体会脱落全类型14有必要时从泵体(271 )取出挡块(L)(534)、挡块(S)(535)、辅助活塞 (532)、倾斜销(531)，另从阀体(312 )内 取出滚针轴承(124)，花键连接轴(114)1) 在拆倾斜销时，请使 用夹具拆卸，以防倾斜销头部受伤2) 斜销与辅助活塞的 嵌合面涂有硬胶，请 不要碰伤辅助活塞。
3) 滚针轴承除考虑轴 承寿命以外尽可能 不要拔出4) 不能松动阀体，斜板 支撑台上的六角螺 帽，否则流量设定会 发生变化全类型81. 3组装要领装配与拆卸顺序相反，请注意下述事项1) 必须修复拆卸时损伤的部件，事先准备好调换所用的零件2) 用清洗油洗干净各零部件,经空气吹洁后再进行装配3) 活动部分，轴承等处必须涂上清洁的动作油后再装配4) 0型圈，油密封等密封部件原则上要进行调换5) 各部位的安装螺栓、插销类要用扳手按「维修标准」中的规定力矩旋 紧6) 串联泵，前后泵各自零件请注意不要混在一起9No操作内容注意事项形式1用锤子轻轻地将旋转斜板支撑台(251) 敲入泵壳(271)内安装好1) 取出辅助活塞，倾转 销、挡块(L)、挡块(S) 时，预先在泵壳上将 这些部件装上2) 在拧紧辅助活栓及倾 转销时，为防止损伤 倾转销的顶部及反馈 销，操作时请使用夹 具以免损伤该部件 另外，螺钉部涂上硬 胶(中强度)全类型2泵体与调节器的安装面向下、在倾转销 (531)斜板上嵌入衬套，正确地将斜板 (212)装入斜板支撑台(251)内1) 用双手指尖确认斜板 是否灵活转动2) 斜板、斜板支撑台、 传动部位涂上润滑油 以便传动轴的安装。
全类型10No操作内容汪意事项形式3将已配套好的轴承(123)、轴承挡片 (127)、挡环(824)的驱动轴装入斜 板支撑台(251)内1) 传动轴不能用锤子等 敲击2) 将轴承的外圈用橡皮 锤子轻轻地敲击，用铜 棒将其彻底地敲入全类型4将密封盖(F)(261)装入泵壳(271). 用内六角螺栓(406)固定1)请在密封盖(F)内的 油密封上涂上薄薄的 润滑油2 )当心不要碰伤油密封3)串联泵的后盖(263) 及密封盖(262 )按 相同的要领装入全类型11No操作内容汪意事项形式5装配好辅助活塞缸体〔油缸（141）、辅 助活塞（151, 152）、压板（153）、球 面衬套（156）、垫片（158）、油缸弹 簧（157）〕、将球面衬套与油缸花键轴 的位置对准、插入泵壳内全类型6将阀快（313）对准销子后装入阀体 （312）内1）请注意不要装错阀 快的吸入、吐出方 向12No操作内容注意事项形式7将阀体（312）装在壳体（271）上、用 内六角螺栓（401）固定1） 先装后侧的泵体，作 业就比较容易了2） 请注意阀体的方向不 要装错•右旋转的泵（从输入轴方向看） 排出的位置：左侧（调节器的位置：朝上 侧）•左旋转的泵（从输入轴方向看） 排出的位置：右侧（调节器的位置：朝 上侧）8倾转销的反馈销夹在调节器的反馈销 内，装入调节器，用内六角螺栓（412， 413）固定。
1）请注意不要装错前 用与后用的调节器全类型9装上排油销孔（467）整个操作完成全类型13142．泵体部，维修标准2．1 磨损零件的更换标准 各零件的磨损量超过了下述标准时，更换或重新进行调整但外观上有明显 损伤的必须更换该零件品名及检查项目标准尺寸/调换推荐值处理泵的型号K3V63K3V112K3V410K3V180活塞、油缸内空间0.0280.0390.0430.0375 /调换活塞、或油缸的间隙量（D-d）0.056 /0.067 /0.070 /0.078 /活塞、活塞瓦间隙0 〜0.1 /0 〜0.1 /0 〜0.1 /0 〜0.1调换活塞、偶合件部的松懈（6 ）0.3 /0.30.30.35 /活塞瓦的厚度3.94.9 /5.45.4调换活塞、偶合件t)3.7 /4.7 /5.0 /5.0 ”油缸弹簧的自由高31.341.1 /47.9 //40.9调换油缸弹簧度(L)30.2 /40.3 /47.1 /40.1压板、球面衬套的10.512.013.513.5调换压板、球面衬装配高度（H-h）9.8 /11.0 /12.5 /12.5 /套活栓、油缸内空间的间隙量:D-d油缸弹簧的自由高度:111 XJJh活塞和活塞瓦间隙部的松懈：6压板和球面衬套的装配高度：H-h 活塞瓦的厚度：t152.2 油缸、阀块、斜板（活塞瓦板）的修正标准。
油缸（滑动部）斜板（活塞瓦板）油缸（滑动部）各面的光洁度修整必要的粗糙度3—Z标准面粗糙度（修正值）0.4Z以下（研磨）2.3 旋紧力矩部品名称尺寸旋紧力矩工具名称内六角螺栓M50.7B=4内六角扳手（材质 SCM435）M61.25M83.06M105.88M121010M141612M162414M183414M204417PT销同上（材质S45C）PT1/160.74注）密封胶带绕1.5〜PT1/81.0552圈PT1/41.756PT3/83.58PT1/25.010PF销PF1/43.06同上（材质S45C）PF1/21010PF3/41514PF11917PF11/42717PF11/2281716983848M12PC981A105081PC954锁紧螺钉合金钢2PC953内六角螺母合金钢2PC901吊环螺栓碳素钢2PC886弹簧销丁具钢4PC885阀板销轴承钢2PC824挡环工具钢2PC808六角螺母4PC792保护垫圈特氟龙2PC789保护垫圈特氟龙2PC774油密封环合成橡胶1PC732O型环合成橡胶2PC728O型环合成橡胶3PC725O型环合成橡胶2PC724O型环合成橡胶18PC719O型环合成橡胶2PC717O型环合成橡胶2PC710O型环合成橡胶2PC702O型环合成橡胶2PC546反馈销轴承钢2PC535挡块合金钢2PC534挡块合金钢2PC532辅助活塞合金钢2PC531合金钢2PC490碳素钢15PC468VP塞头3PC466VP塞头2PC406内六角螺栓合金钢8PC401内六角螺栓合金钢8PC314阀板合金钢1PC313阀板合金钢1PC312阀块1PC271泵壳2PC262密封罩铝合金1PC261密封罩铝合金1PC251倾斜板支撑台2PC214倾斜衬套合金钢2PC212斜板2PC211活塞支撑板轴承钢2PC158垫片碳素钢2PC157油缸弹簧弹簧钢18PC156球面衬套合金钢2PC153压板合金钢2PC152活塞瓦18PC151活塞合金钢18PC141油缸体2PC127轴承垫圈碳素钢4PC124轴承钢2PC123轴承钢2PC114花键接头合金钢1PC113合金钢1PC111合金钢1PC部品序号部品名材料备考。
