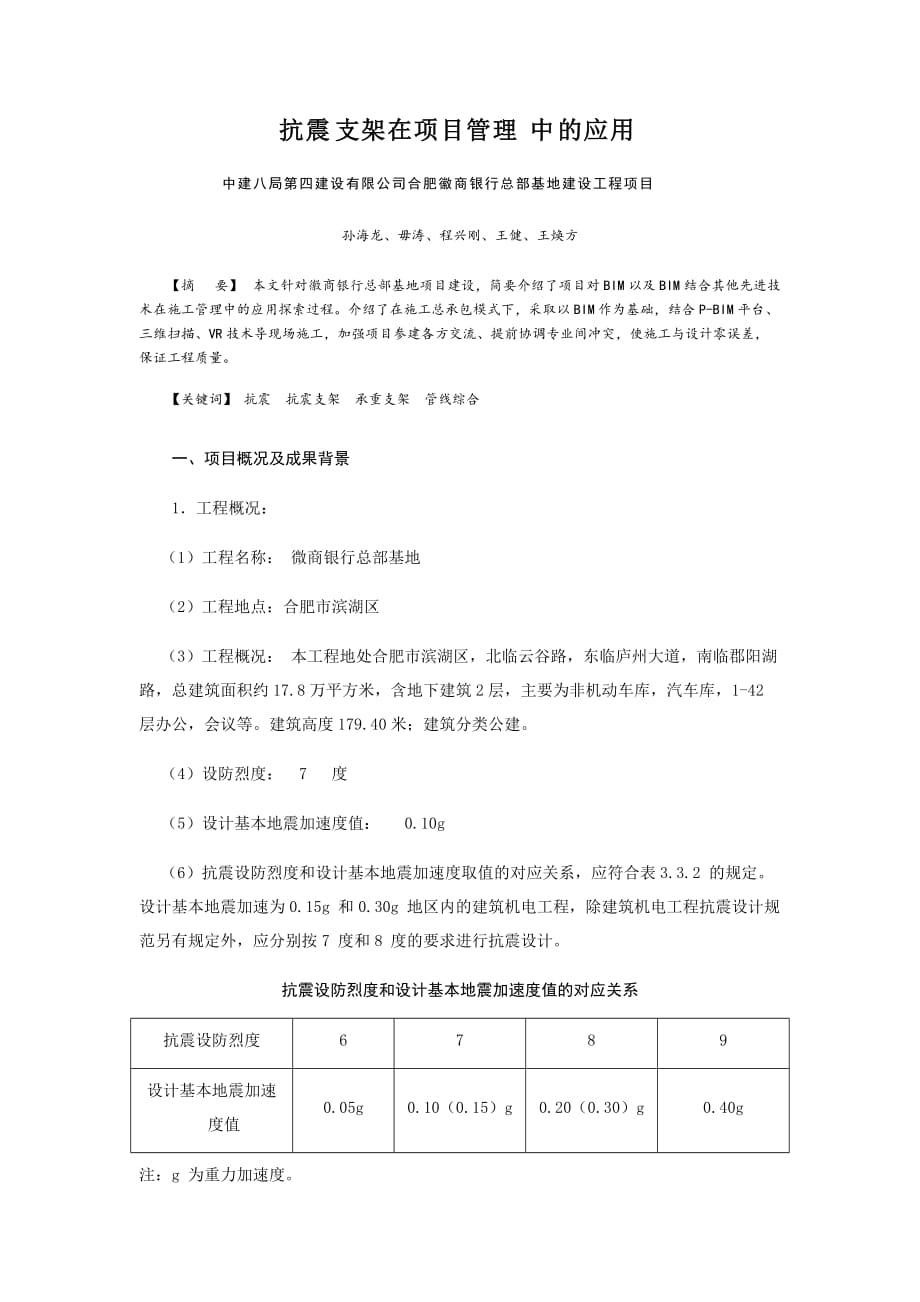

抗震支架在项目管理中的应用中建八局第四建设有限公司合肥徽商银行总部基地建设工程项目孙海龙、毋涛、程兴刚、王健、王焕方【摘 要】 本文针对徽商银行总部基地项目建设，简要介绍了项目对BIM以及BIM结合其他先进技术在施工管理中的应用探索过程介绍了在施工总承包模式下，采取以BIM作为基础，结合P-BIM平台、三维扫描、VR技术导现场施工，加强项目参建各方交流、提前协调专业间冲突，使施工与设计零误差，保证工程质量关键词】 抗震 抗震支架 承重支架 管线综合一、项目概况及成果背景1．工程概况：（1）工程名称： 微商银行总部基地（2）工程地点：合肥市滨湖区 （3）工程概况： 本工程地处合肥市滨湖区，北临云谷路，东临庐州大道，南临郡阳湖路，总建筑面积约17.8万平方米，含地下建筑2层，主要为非机动车库，汽车库，1-42层办公，会议等建筑高度179.40米；建筑分类公建4）设防烈度： 7 度（5）设计基本地震加速度值： 0.10g（6）抗震设防烈度和设计基本地震加速度取值的对应关系，应符合表3.3.2 的规定设计基本地震加速为0.15g 和0.30g 地区内的建筑机电工程，除建筑机电工程抗震设计规范另有规定外，应分别按7 度和8 度的要求进行抗震设计。
抗震设防烈度和设计基本地震加速度值的对应关系抗震设防烈度6789设计基本地震加速度值0.05g0.10（0.15）g0.20（0.30）g0.40g注：g 为重力加速度2．成果背景：随着城市化建设的加快，现代建筑越建越大、越建越高，特别是人们对商业建筑功能的要求越来越高，商业综合体中机电安装专业众多、工程量大机电抗震作为抗灾害领域的一大重要内容，显得尤为迫切合肥徽商银行总部基地建设项目作为徽商银行的总部办公基地、合肥市的地标建筑物，设计功能齐全、种类众多，抗震支架的实施将确保工程的安全性和先进性 二、选题理由本工程作为银行类综合体项目，其中机电安装专业众多、工程量大、同时工期要求较高，，抗震支架作为必实施项，又是新技术、新施工内容需要工程总承包商面对全新的技术与管理挑战，以其技术实力、管理经验，结合工程的自身特点，采取更加创新的管理方式，以实现工程质量更优，管理水平更高的目标三、实施时间实施时间2016年07月～2017年07月分阶段实施时间表前期管理策划2016年07月～2016年09月管理措施实施2016年10月～2016年11月过程跟踪检查2016年12月～2017年05月成果与总结2017年06月～2017年07月四、管理重点及难点1．管理难点（1）工程体量大，专业多，管线复杂，深化设计及施工难度大（2）材料采购量大、种类多，技术要求复杂（3）工程质量目标高，工期紧，业主要求高（4）清工模式，劳务分包多，组织管理难度大2．管理重点（1）图纸综合深化设计（2）物资及成本管理（3）工期管理（4）劳务管理（5）技术管理五、管理创新点1．根据抗震支架的新型性特征，发挥深化设计优势，确保质量及效益最大化。
2．利用BIM技术深化排布，优化管线及支架排布3．根据抗震支架的可替代传统承重支架性，减少传统支架数量，节约费用六、管理实施过程1．设计范围依据《建筑机电工程抗震设计规范》设计范围为：3.1.6 建筑机电工程设施抗震设计应以建筑结构设计为基准，对其与建筑结构的连接构件和部件应采取相应措施进行设防对重力不超过1.8kN 的设备或吊杆计算长度不超过300mm 的吊杆悬挂管道，可不进行设防 a) 给水、消防、空调水管道系统抗震支撑设计范围： 室内给水、消防、空调水管道，管径大于或等于DN65mm的管道系统b) 电气系统管道及电缆桥架系统抗震设计范围： 管径大于或等于DN65mm的电线套管 150N/m及以上的电缆梯架、电缆槽盒、母线槽c) 空调、通风、防排烟管路系统抗震支撑设计范围： 矩形截面面积≥0.38m2和圆形直径大于等于0.7m的风管系统所有防排烟风道、事故通风风道2．抗震加固节点的设置与安装要求：（1）每段水平直管道应在两端设置侧向抗震加固节点 （2）当两个侧向抗震加固节点间距超过最大设计间距时，应在中间增设侧向抗震加固节点3）每段水平直管道应至少设置一个纵向抗震加固节点，当两个纵向抗震加固节点距离超过最大设计间距时，应按要求间距依次增设纵向抗震加固节点。
（4）抗震加固节点的斜撑与吊架的距离不得超过0.1m5）刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管及电线套管不得超过最大侧向支吊架间距的1/16，风管、电缆梯架、电缆托盘和电缆线槽不得超过其宽度的两倍 （6）水平管线在转弯处0.6m 范围内设置侧向抗震加固节点若斜撑直接作用于管道，其可作为另一侧管道的纵向抗震加固节点7）当水平管线通过垂直管线与地面设备连接时，管线与设备之间应采用柔性连接，水平管线距垂直管线600mm 范围内设置侧向支撑，垂直管线底部距地面超过150mm 应设置抗震支撑8）所有抗震加固节点必须和结构主体可靠连接，当管线穿越建筑沉降缝时应考虑沉降位移 （9）水平管道在安装柔性补偿器及伸缩节的两端必须设置侧向及纵向抗震加固节点 （10）侧向、纵向抗震加固节点其斜撑的安装垂直角度宜为45，且不得小于3011）沿墙敷设管线当设有入墙的托架且管卡能紧固管道四周时，可将其作为一个侧向抗震支撑 （12）单管（杆）抗震加固节点的设置应符合下列要求：a) 距离立管0.6m 范围内在水平管道上应设置抗震吊架；b) 立管长度超过1.8m 时应在其顶部及底部设置四向抗震加固节点，当长度大于7.6m 时应在中间加设抗震加固节点；c) 当立管通过套管穿越结构楼层时，不需要设置抗震加固节点；d) 当管道中安装的附件自身质量超过25kg 时必须设置侧向及纵向抗震加固节点。
13）门型抗震加固节点的设置应符合下列要求：e) 门型抗震加固节点至少需要一个侧向抗震支撑或两个纵向抗震支撑；f) 同一承重吊架悬挂多层门型吊架，根据需要对承重吊架分别独立加固并设置抗震斜撑；g) 门型抗震加固节点侧向及纵向斜撑应安装在上层横梁或承重吊架连接处；h) 当管道上的附件重量质量超过25kg 且与管道采用刚性连接时，或附件质量为9kg～25kg 且与管道采用柔性连接时，必须设置侧向及纵向抗震支撑3．施工组织（1）劳动力组织见下表劳动力组织情况表序号单项工程所需人数备注1管理人员42技术人员43备料员84安装人员165杂工5合 计37人（2）采用的机具设备见下表机具设备表序号设备名称单位数量用途1钻机台3钻孔2切割机台3配料3扳手把10安装4．质量管理（1）工程质量控制标准a）施工质量执行《给排水、暖通验收规范》GB50242安装允许偏差表序号项 目允许偏差（mm）检查频率检验方法1角度2每榀格栅用水平仪2标高10用钢尺3垂直度20锤球、钢卷尺（2）质量保证措施a）必须按照设计要求做好抗震节点锚固与安装，严禁随意调整位置导致组件承载力低于设计值b）应根据现场情况积极采取措施，随时调整位置并进行荷载验算。
c）调整后的节点位置应及时标准的图纸上，便于后期验收查验d）根据使用部位要求，不得在消防系统采用化学锚栓，锚栓在安装过程中应钻孔深度到位，安装扭矩符合规范e）预应力的螺栓应在定位后全部拧断，确保安装合格f）C型钢切割端口应采用自喷锌喷涂，做好防腐及加装封盖g）保温管道在施工后应按要求在隐蔽前做好保温措施5．施工安全措施（1）认真贯彻“安全第一，预防为主”的方针，根据国家有关规定、条例，结合施工单位实际情况和工程的具体特点，组成专职安全员和班组兼职安全员以及工地安全用电负责人参加的安全生产管理网络，执行安全生产责任制，明确各级人员的职责，抓好工程的安全生产2）施工现场按符合防火、防风、防雷、防洪、防触电等安全规定及安全施工要求进行布置，并完善布置各种安全标识3）各类房屋、库房、料场等的消防安全距离做到符合公安部门的规定，室内不堆放易燃品；严格做到不在木工加工场、料库等处吸烟；随时清除现场的易燃杂物；不在有火种的场所或其近旁堆放生产物资4）氧气瓶与乙炔瓶隔离存放，严格保证氧气瓶不沾染油脂、乙炔发生器有防止回火的安全装置5）施工现场的临时用电严格按照《施工现场临时用电安全技术规范》的有关规范规定执行。
6）电缆线路应采用“三相五线”接线方式，电气设备和电气线路必须绝缘良好，场内架设的电力线路其悬挂高度和线间距除按安全规定要求进行外，将其布置在专用电杆上7）施工现场使用的手持照明灯使用36V的安全电压8）室内配电柜、配电箱前要有绝缘垫，并安装漏电保护装置9）建立完善的施工安全保证体系，加强施工作业中的安全检查，确保作业标准化、规范化6．环保措施（1）成立对应的施工环境卫生管理机构，在工程施工过程中严格遵守国家和地方政府下发的有关环境保护的法律、法规和规章，加强对工程材料、设备、废水、生产生活垃圾、弃渣的控制和治理，遵守有防火及废弃物处理的规章制度，做好交通环境疏导，充分满足便民要求，认真接受城市交通管理，随时接受相关单位的监督检查2）将施工场地和作业限制在工程建设允许的范围内，合理布置、规范围挡，做到标牌清楚、齐全，各种标识醒目，施工场地整洁文明3）对施工中可能影响到的各种公共设施制定可靠的防止损坏和移位的实施措施，加强实施中的监测、应对和验证同时，将相关方案和要求向全体施工人员详细交底7.施工实例（1）电气-电缆桥架（侧向抗震支撑）：（2）电气-电缆桥架（侧-纵向抗震支撑）：（3）消防-消防喷淋（侧向抗震支撑）：（4）消防-消防喷淋（侧-纵向抗震支撑）：（5）暖通-空调风管（侧向抗震支撑）：（6）暖通-空调风管（侧-纵向抗震支撑）：（7）暖通-空调水管（侧向抗震支撑）：（8）暖通-空调水管（侧-纵向抗震支撑）：七、管理效果及评价1．科技创新管理成果《抗震支架在项目管理中的应用》获得2017年中建八局第四建设有限公司“五小管理成果奖”。
2．安全文明工地管理成果2016年被中国建筑第八工程局授予“安全达标示范工程”；2017年被合肥市建筑业协会授予“合肥市建筑施工安全生产标准化示范工地”；2017年被安徽省建筑业协会授予“安徽省建筑施工安全生产标准化示范工地”3．项目团队建设项目部于2016年被中国建筑第八工程局有限公司工会授予“工人先锋号”4．社会效益合肥徽商银行总部基地建设项目作为合肥市标志性建筑，各级领导均高度重视，各级领导多次亲临工地现场视察工程进展情况，并给予了高度评价。
