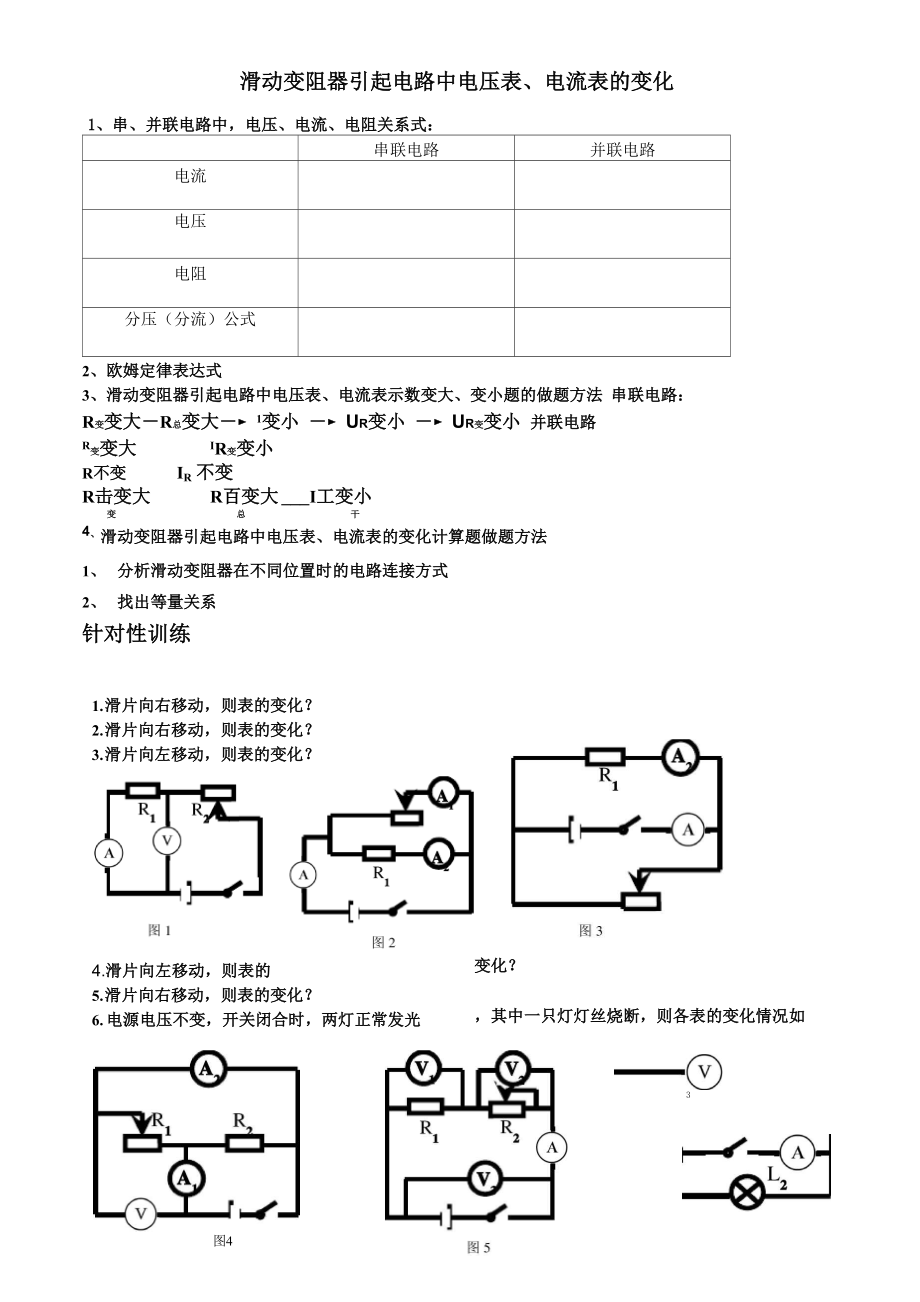

1. 滑片向右移动，则表的变化？2. 滑片向右移动，则表的变化？3. 滑片向左移动，则表的变化？4.滑片向左移动，则表的5. 滑片向右移动，则表的变化？6. 电源电压不变，开关闭合时，两灯正常发光滑动变阻器引起电路中电压表、电流表的变化1、串、并联电路中，电压、电流、电阻关系式：串联电路并联电路电流电压电阻分压（分流）公式2、欧姆定律表达式3、滑动变阻器引起电路中电压表、电流表示数变大、变小题的做题方法 串联电路：R变变大―R总变大―► 1变小 ―► Ur变小 ―► Ur变变小 并联电路R变变大 IR变变小R不变 IR 不变R击变大 R百变大 I工变小变 总 干4、滑动变阻器引起电路中电压表、电流表的变化计算题做题方法1、 分析滑动变阻器在不同位置时的电路连接方式2、 找出等量关系针对性训练变化？图43，其中一只灯灯丝烧断，则各表的变化情况如何？两表如何变化？ U1/U2如何变化?10、图 10 滑片向下移动11•如图11电路，电源电压不变，开关S闭合在滑动变阻器滑片P向右移动的过程中，以下判断正确的 是 ( )A・电压表示数不变B.电压表示数变大C.电压表示数变小D.电压表示数先变大后变小12•小刚同学用图12所示的电路研究电流跟电阻的关系。
在实验过程中，当A、B两点间的电阻由5Q更 换为10Q后，他下一步的操作是A. 记录电流表和电压表的示数C. 将变阻器滑片向右移动) 将变阻器滑片向左移动增加电池的数(BD.电流表示数变小电压表示数变小 电流表示数变大D.电阻R短路，电压表示数变大13•在图13所示的电路中，电源电压不变闭合开关S后，小灯发光较暗过了一 会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确 的是 ( )A・电阻R断路，B.电阻R短路，C・电阻R断路，14•如图14所示电路， 下列判断正确的是(A.电压表示数变大C.灯泡变暗电源电压不变，当开关闭合，滑动变阻器滑片 P 向右移动时 )B. 电流表A1的示数变小D.电流表A2的示数变小15.如图15所示，电源电压保持不变，闭合开关S后，当滑动变阻器 的滑片P向上移动时，下列判断正确的是 〔〕A. 三只电表的示数都变大B. 三只电表的示数都减小C・电表A1的示数变小，电表V、A2的示数都不变D电表A1、A2的示数都变小，电表V的示数不变图1616•如图16所示的电路中，电源电压不变，S断开时，电灯L正常发光电灯L—正常发光（填“能”或“不能”），图中电流表的示数 —，电压表的示数将一（两空均选填“增 大”、“减小”或“不变”）。
17.如图 17 所示的电路，电源电压保持不变， S 闭合后，当滑片 P 向右滑动时A・灯L1变亮，灯L2变暗，电流表示数变大B. 灯L1变暗，灯L2变亮，电流表示数变小C・灯L1亮度不变，灯L2变暗，电流表示数变大D. 灯L1亮度不变，灯L2变暗，电流表示数变小 18•如图18所示的电路中，电源电压不变.当闭合开关S,滑动变阻器的滑片P 向右移动时，下列判断正确的是（ ）A •电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数不变C. 电流表示数变小，电压表示数变大D. 电流表示数变大，电压表示数不变19•图19所示电路中，电源电压恒定，皿为定值电阻，R2为滑动变阻器闭合开关S后，滑动变阻器滑片自b向a移动的过程中 （ ）A・电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大 B・电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小 C・电压表V1的示数不变，电路消耗的总功率变大D・电压表V2的示数变小，电路消耗的总功率变小20•如图20所示，电源电压一定关于电路的工作情况，下列说法正确 的是（ ）A、 只闭合S1时，两只灯泡是串联的B、 若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏C、 若先闭合S1,再闭合S2,电压表读数不变、电流表读数变大D、 若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流 表损坏21・图 21 中 R1 为定值电阻， R2 为滑动变阻器，则以下说法中正确的是 （）（1） R2不变时，V1读数与A读数之比等于R1（2） R2不变时，V2读数与A读数之比等于R1（3） R2改变一定量时，V2读数的变化量与A读数的变化量之比的绝对 值等于R1（4） R2改变一定量时，V1读数的变化量与A读数的变化量之比的绝对图20 J 图21值等于 R1A、(1)(3)(4) B、(2)(3)(4) C、(2)(3)D、(2)(4)22•如图22所示的电路中；电源电压和灯泡电阻保持不变，闭合开关S,将滑动 变阻器的滑片P向右移动，则 （）A・电流表示数增大，电压表示数减小 B.电流表示数减小，电压表示数增大C. 电流表示数增大，电压表示数增大D・电流表示数减小，电压表示数减小 23•如图23所示电路，闭合开关后，将滑动变阻器滑片P由a端向b端滑动过程 中，图中电压表和电流表的示数变化正确的是：（）A •电压表示数不变，电流表示数变大B. 电压表示数变小，电流表示数变大C. 电压表示数不变，电流表示数变小(〕■I 图 19图2图23D. 电压表示数变大，电流表示数变小24.如图所示电路中，电源电压不变，闭合开关,在滑动变阻器的滑片P向右移的过程 中电流表和电压表的示数变化情况是（）田12图47A. A变小、A不变、V不变B. A变小、A变小、V不变1 2 1 2C. A］变小、A2不小、V变大D. A］变大、A2不变、V变小1. 图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中】］A. 电流表和电压表的示数都变小 B.电流表和电压表的示数都变大C.电流表的示数变大，电压表的示数变小 D.电流表的示数变小，电压表的示数变大+ -2. 如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移 动时［ ］A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数变小C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数变大3. 如图60 所示电路，电源电压不变，当滑动变阻器的滑片 P 向右滑动时，各电表示数的变化情况是［ ］A变小、V1变大，V2变小B. A变大、V1变大，V2变小C. A变小、V1变小，V2变大D. A变大、V1变小，V2变4. 如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时, 判断哪个是完全正确的？［ ］A. 电流表的示数变大，电压表的示数变小，电灯L变亮B. 电流表的示数变小，电压表的示数变小，电灯L变暗C. 电流表的示数变小，电压表的示数变大，电灯L变暗D. 电流表的示数变大，电压表的示数变小，电灯L变亮5. 图44中定电阻R、R和滑动变阻R串联，R和R两端的电压分别为 „ 打1 2 1 2 V1 也U和U，当滑动变阻器的滑动片P向右滑动过程中［ ］ |-云1匚己一1 A. U变小，U/U也变小 B. U变小，U/U不变 1__|||1£匚吐C. U；不变，U/U变小 D. U；不变也不变6. 如图76所示电路,电源电压保持不变,K闭合后，电压表的读数 ， 图的电流表 1 的读数 ，电流表 2的读数 （填“变大”、“变小”、“不变”）。
7. 把滑动变阻器接入图 90 所示的电路中，要求当滑片 P 向左移动时能 使灯泡变暗，请在图上用线将M、N两个接线头分别接在滑动变阻器的接 线柱上8. 将滑动变阻器接线柱连入图91所示电路中A、B两点，使变阻器滑片 P 向右滑动时，电流表读数会减少小11.图 92 所示的电路图92中，如果滑动变阻器的滑片 P 由 A 向 B 滑动时，灯泡变暗，导线的 E 端应接在滑动变阻器的 接线柱上（选填“C”、“A”或“B”）电路故障分析1. 我们做电学实验时应学会检查和排除电路故障如图是一位同 学研究串联电路电流、电压特点的电路图当闭合开关时， L1 亮，L2不亮，A和V均有示数，故障的原因可能是[ ]A. L1短路 B・L2短路 C. L1断路 D・L2断路2. 如右图所示，两盏相同的灯泡在电路闭合后都能正常发光过 一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电 压表有示数，那么电路发生故障可能是[ ]2A、灯泡L1灯丝断了 B、灯泡L2灯丝断了 C、灯泡Li短路D、 灯泡L2短路3•如图4所示，开关S闭合时，可能发生的现象是[ ]图4A、 L1发光、L2不发光B、 L1被烧坏C、L2被烧坏 D、电池被烧坏4•如图所示，开关S闭合时，可能发生的现象是[ ]A、L1发光、L2不发光B、L1被烧坏C、L2发光、L1不发光 D、电池被烧坏5•如图4所示，若开关S闭合后，灯L1、L均不亮，小华同学利用一根导线去查找电路故 障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L两端时，灯L1亮而 灯L不亮.由此可以判断 [ ]A・灯L1短路 B・灯L短路 C.灯L1断路 D・灯L断路6•如图4所示，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。
下列说法中正确的是（ ）A・不发光的灯泡灯丝断了B・两灯比较，不发光的灯泡的灯丝电阻较小C. 两灯比较，不发光的灯泡的两端的电压较大D・两灯比较，通过不发光的灯泡的电流较小7•小明在做电学实验时，按右下图连接一个电路，电源电压 不变，闭合开关后，灯L]L2都发光，一段时间后，其中 一盏灯突然熄灭，而电流表、电压表的示数都不变产生 这一现象的原因是（ ）△•灯]]短路 B.灯L2短路C・灯L1断路 D・灯L2断路8•某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图若 开关闭合其后果是（ ）A・两表会被烧坏B・两表不会被烧坏C・电压表不会被烧坏，仍有示数D. 电压表不会被烧坏，电流表可能被烧坏9. 图6甲所示是某同学连接好的测量小灯泡电阻的 电路闭合开关，灯Li不亮，两电表示数均为零 该同学用图乙中检测灯 L2 的两根接线分别接在 B、N两点，仅L2亮，两电表示数均为零；分别 接在A. C两点，Li、L2均亮，电流表示数为零,电压表示数不零由以上检测中观察到的现象判断出电路故障可能是（ ）A・滑动变阻器短路B.从M经开关到N间有断路C・导线CD断路 D.滑动变阻器断路，电流表短路10•如图是某同学做实验时的电路图。
闭合开关S后，发现灯泡 Li、L2均不亮，电流表示数为零，电压表示数等于电源电压, 则该电路中的故障是：（ ）A・电源正极与a之间断路 B. a、Li、b之间断路C・ b、 L2、 c 之间断路 D・ c 与电源负极之间断路11•如图4是小文同学研究串联电路中电流、电压特点的实物连 接图，当开关闭合时，灯Ei亮，灯L不亮电流表和电压表 均有读数・则故障原因可能是A・ Li 断路 B・ Li 短路C・L断路 D・L短路i2•如图7所示，闭合开关S时，灯泡Li、L2 都不亮用一段导线的两端接触a、b两点时, 两灯都不亮；接触 b、 c 两点时，两灯都不亮； 接触c、d两点时，两灯都亮则[ ]A.灯 Li断路 B.灯 L2断路C.灯 L2短路 D・开关S断路i3•如图所示的电路中，电源电压不变，闭合开 关S后，灯Li、L2都发光一段时间后，其 中一灯突然熄灭，而电流表、电压表的示数都 不变，则产生这一现象的原因是A•灯Li短路B.灯L2短路C・灯Li断路D.灯L2断路i4•下列各电路图中，同种元件规格相同当开 关闭合后，能利用滑动变阻器改变灯泡的亮度 使灯泡由不亮到最亮,又不会造成事故的电路是 （）15.如图所示，粗心的小强把电流表当作电压表接在了 L1 的两端。
此时如果闭合开关，一定会发生（ ）A、电源短路 B、电流表损坏C、 L1 不亮 D、 L2 的灯丝烧断闭合开关后 [ ]16. 在图 5所示电路中A・电流表指针有明显偏转，电压表指针几乎不动B・电压表指针有明显偏转，电 流表指针几乎不动C・两表指针均有明显偏转D・两表指针均几乎不动17. 如图所示，闭合开关，两个灯泡都亮，电流表指针几乎不动，而电压表指针有明显偏转，该 电路故障可能是 [ ]A・电流表坏了或未接好B・从a经过L1到b的电路中有断路C・L2 灯丝烧断或灯座未接通D・电流表处发生短路18・如图所示，将两只额定电压相同的灯泡 L1、L2串联在电路中，闭合开关S后，发现L1亮，L2 不亮对此有下列几种猜想，其中可能的是①L2灯丝断了，灯座未短路② 灯泡L2的电阻太小③ 灯泡L2两端 电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路⑥ 灯泡L1、L2的额定功率不同A・① B.①③⑥ C.③④L21 D・②⑤⑥。
